Grzejniki płaskie: przegląd odmian i cech ich zastosowania

Obecnie grzejniki płaskie stają się coraz bardziej popularne. Nie jest to jednak zaskakujące, ponieważ ta kategoria grzejników doskonale współgra z nowoczesnymi parapetami, które nie wychodzą daleko poza ścianę.

Ponadto instalacja płaskich grzejników może zrobić przy użyciu okapów drutu lekko przeniesionych do przodu. Cóż, wreszcie grzejniki o małej grubości wyglądają schludnie i dlatego z pewnością pasują do każdego wnętrza.

Główne odmiany

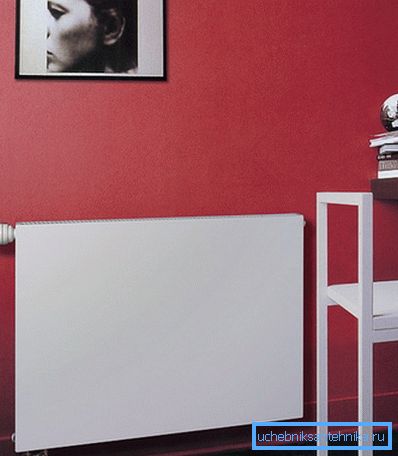

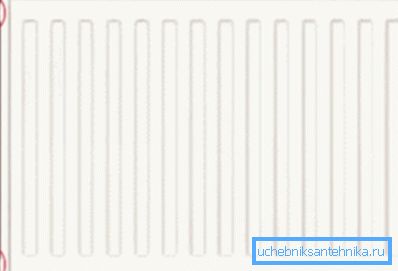

Płaskie urządzenia grzewcze można łatwo odróżnić od tradycyjnych analogów przekrojów. Przednia strona urządzeń jest jednoczęściową płytą, czasami gładką, często falistą z perforacją lub bez perforacji.

Konwencjonalnie wszystkie urządzenia grzewcze sklasyfikowane jako płaskie można podzielić na następujące typy:

• akumulatory panelowe z podgrzewaną wodą jako czynnikiem chłodzącym;
• grzejniki elektryczne olejowe z możliwością montażu na ścianie lub z układem podłogi;
• konwektory elektryczne z układem ściennym i podłogowym.

Wszystkie te grzejniki, pomimo oczywistych różnic, charakteryzują się niewielką grubością, co znacznie upraszcza ich instalację na ścianie. Rozważ cechy urządzenia i działanie każdej z tych modyfikacji.

Baterie panelowe

Ta kategoria urządzeń, w pierwszej kolejności, powinna zawierać płaski grzejnik ze stali, który dziś można kupić w najbardziej wyspecjalizowanych sklepach.

Zewnętrznie takie urządzenia są prostokątną płytą, której górna część ma perforację niezbędną do uwolnienia ogrzanego powietrza. Wewnątrz obudowy znajdują się metalowe rurki z płytami grzejnikowymi.

Z powodu cyrkulacji chłodziwa przez rurki, ciepłe powietrze jest częściowo uwalniane, przechodząc przez górną perforację, i częściowo ogrzewa przednią metalową powierzchnię, która z kolei również uwalnia ciepło do pomieszczenia.

Stalowy grzejnik płytowy jest przeznaczony głównie do instalacji w autonomicznych systemach grzewczych i nie jest zalecany do pracy w systemach scentralizowanych.

Faktem jest, że urządzenie jest zaprojektowane do pracy przy niskim ciśnieniu chłodziwa, nie więcej niż 10 atmosfer w temperaturze nie wyższej niż + 100 ° C. Niemniej jednak statystyki eksploatacji baterii panelowych pokazują, że takie urządzenia są z powodzeniem stosowane w budynkach mieszkalnych.

Ważne: Poważnym zagrożeniem dla baterii stalowych jest szczególny skład chłodziwa w scentralizowanym systemie grzewczym. Obecność odczynników w cyrkulującej wodzie może przyspieszyć przebieg procesów korozyjnych.

Grzejniki elektryczne olejowe

Na rynku dostępne są dwa rodzaje grzejników olejowych: sekcyjnych i panelowych. Interesuje nas modyfikacja płaskiego panelu z możliwością montażu na ścianie lub podłodze.

Ta grzałka różni się od innych baterii tym, że zamiast chłodziwa wykorzystuje olej mineralny zamiast wody. To rozwiązanie ma pewną charakterystyczną zaletę, ponieważ olej schładza się dłużej w porównaniu z wodą iw wyniku tego uwalnia ciepło dłużej.

Chłodnice oleju panelowego mają następujące zalety:

• Niski pobór mocy w porównaniu do spiralnych grzejników elektrycznych.
• Nie suszy powietrza, a co za tym idzie, komfortowych warunków życia w pomieszczeniu.
• Niska temperatura ogrzewanej powierzchni, aw rezultacie brak ryzyka poparzenia, gdy jest nieostrożnie dotykany.
• Szeroki asortyment grzejników na sprzedaż, a co za tym idzie możliwość wyboru urządzenia o odpowiednich wymiarach.
• Rozsądna cena.
• Stosunkowo niewielka waga, a co za tym idzie możliwość montażu na dowolnych ścianach.
• Proste instrukcje instalacji, a zatem możliwe jest ręczne wykonanie instalacji.

Ważne: ze względu na niezależność od systemów ogrzewania, takie grzejniki mogą być instalowane nie tylko w mieszkaniach używanych na pobyt stały, ale także w podmiejskich domach sezonowych.

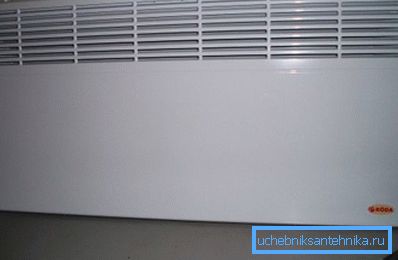

Elektryczny konwektor ścienny

Wymieniając płaskie cienkie grzejniki, należy wspomnieć o elektrycznych konwektorach grzewczych. Urządzenia te są również dostępne w handlu w szerokim zakresie modyfikacji, które różnią się ceną, wielkością, zużyciem energii, projektowaniem elementów grzejnych itp.

W przeciwieństwie do tradycyjnego grzejnika, w którym krąży jeden lub inny nośnik ciepła, urządzenie to wykorzystuje elementy grzejne, które przekazują ciepło do metalowych płyt, które z kolei uwalniają to ciepło przez szczeliny w górnej części osłony ochronnej.

W procesie konwekcji urządzenie powietrzne może szybko ogrzać pomieszczenie. Ta kategoria grzejników jest uniwersalna pod względem działania, ale mimo to jest najlepszym wyborem dla domków letniskowych, gdzie zakwaterowanie jest sporadyczne.

Tak więc zdecydowaliśmy się na główne typy płaskich urządzeń grzewczych, które mogą być stosowane w mieszkaniu lub domu wiejskim. Podsumowując, rozważamy bardziej szczegółowo cechy doboru grzejników płytowych w odniesieniu do konkretnego mieszkania.

Funkcje wyboru baterii ze stalowych paneli

Przy wyborze grzejników stalowych należy zwrócić uwagę na etykietowanie.

Oznaczenie może wykryć następujące symbole liter:

• kv - niższy typ połączenia;
• k - typ połączenia bocznego.

Oprócz napisu w oznaczeniu występują wartości liczbowe:

• 11 - rodzaj baterii z jedną zewnętrzną powierzchnią grzewczą.
• 21 - typ z dwoma panelami grzewczymi i jednym wymiennikiem ciepła, przez który krąży płyn chłodzący.
• 22 - typ z dwoma panelami i dwoma wymiennikami ciepła pomiędzy.
• 33 - typ z trzema panelami i trzema wymiennikami ciepła.

Tak więc, z oznaczeniem, które zdecydowaliśmy, ale co wybrać?

Do zastosowania w mieszkaniach o standardowym układzie, optymalnym wyborem będzie dwudziestego pierwszego typu grzejnik. Wybór ten wynika z małej grubości, dopuszczalnego przenikania ciepła i niskich kosztów.

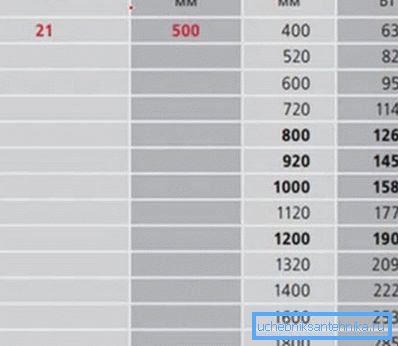

Spróbujmy obliczyć urządzenie do przekazywania ciepła o długości 1 m.

Jak widać w tabeli, parametr ten wynosi około 1,5 kW. Jednocześnie musisz zrozumieć, że ta wartość jest możliwa tylko wtedy, gdy chłodziwo jest podgrzane do +90 ° C.

W rzeczywistości temperatura chłodziwa w scentralizowanym systemie jest znacznie niższa, a zatem rzeczywiste przenoszenie ciepła nie zostanie wskazane w tabeli 1,5 kW i nie więcej niż 1 kW. Jeśli więc do normalnego ogrzewania pomieszczenia wystarcza moc baterii 1,5 kW, nie jesteśmy ograniczeni do instalowania jednego grzejnika, w paszporcie, którego potrzebna moc jest określona.

Aby nie zamarzać w zimie, lepiej umieścić nie jeden, ale dwa takie grzejniki. Lub, jeśli pozwala na to konfiguracja pomieszczenia, instalujemy pojedynczy panel o długości 1600 mm, który wystarczy do stworzenia komfortowych warunków klimatycznych.

Wniosek

Teraz wiemy, jaki jest płaski grzejnik jednorzędowy i możemy wybrać urządzenie grzewcze odpowiednie pod każdym względem. Aby dowiedzieć się więcej ciekawych rzeczy, zalecamy obejrzenie filmu w tym artykule.
