Grzejniki podłogowe: jak ogrzewać pomieszczenie szklanymi

Niezależnie od wszechstronności baterii naściennych, absolutnie nie nadają się do instalacji w przestronnych pomieszczeniach, z których większość jest wykonana ze szkła. W tym przypadku stosowane są inne grzejniki: wpuszczane w podłogę lub montowane na nogach.

Praktyka pokazuje, że pierwsza opcja jest najbardziej akceptowalna, ponieważ pozwala całkowicie zamaskować nieporęczne i nieestetyczne urządzenia grzewcze. Chodzi o funkcje użytkowania i instalacji tych urządzeń zostaną omówione poniżej.

Niezwykłe urządzenia grzewcze

Funkcje konstrukcyjne

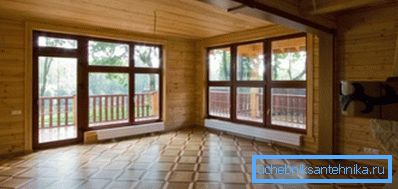

Grzejniki podłogowe są rzadko używane, ale czasami są po prostu niezbędne. Głównym ich zastosowaniem jest ogrzewanie pomieszczeń o dużej powierzchni przeszklonej. Może to być po prostu pokój z dużymi oknami lub zadaszony taras z dostępem do ogrodu.

W takim przypadku istnieje kilka sposobów na ogrzewanie:

1. Klasyczne akumulatory montowane na bocznej lub tylnej ścianie. Ta opcja jest najbardziej nieefektywna, ponieważ wszyscy wiedzą, że urządzenia grzewcze powinny być instalowane w najzimniejszym miejscu w pokoju, to znaczy przy oknach. Ponadto w ten sposób można zakłócić styl wnętrza zaprojektowany przez architekta lub projektanta.
2. Ogrzewanie podłogowe. Dobre rozwiązanie, którego nie można wdrożyć, jeśli drewno jest używane jako materiał na podłogę: parkiet, deska stołowa lub pokładowa, i tak dalej. Faktem jest, że ma niski współczynnik przewodności cieplnej. To znacznie obniży wydajność takiego systemu grzewczego.

Ponadto cena takiego rozwiązania będzie znacznie większa niż koszt instalacji grzejników kanałowych.

1. Grzejniki podłogowe. Reprezentuje jedną z odmian klasycznych baterii, które są używane w sieciach grzewczych z płynem do wymiany ciepła. Różnią się one jedynie formą i miejscem montażu: są one montowane w specjalnie zaprojektowanych do tego celu rowkach (kanałach) ułożonych w podłodze.

Poza tymi bateriami są zamknięte prętami, które nie zakłócają przepływu powietrza i idealnie zamaskowują zainstalowany sprzęt.

Zalety tego rozwiązania są następujące:

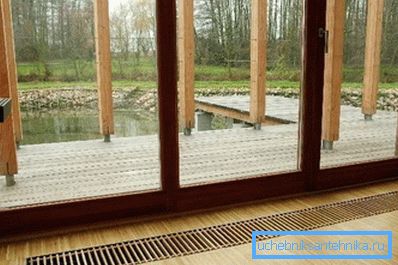

• źródło ciepła znajduje się dokładnie tam, gdzie jest najbardziej potrzebne;
• bateria umieszczona pod podłogą nie uniemożliwia dostępu do drzwi ani okna i nie powoduje dysonansu w projekcie pomieszczenia.

Nowoczesne supermarkety budowlane oferują dwa rodzaje grzejników zainstalowanych pod podłogą:

1. Korpus. W tym przypadku element grzejny jest zainstalowany w specjalnym futerale, który jest zamontowany w podłodze i działa jak kanał.
2. Bez ciała. Takie grzejniki są umieszczone w nisze, które muszą być zaprojektowane wcześniej.

Promienniki ciała

Skrzynie, w których są zainstalowane elementy grzejne, wykonane są z cienkiego ocynkowanego metalu. Ściany korpusu w celu zwiększenia właściwości termoizolacyjnych są pokryte materiałami izolacyjnymi i pomalowane w odpowiednim kolorze.

Sam grzejnik wykonany jest ze specjalnie wygiętej rury, na której spawane są płyty wymiennika ciepła, zwiększając obszar kontaktu z powietrzem. Materiałem dla tych pierwiastków jest aluminium, które przenosi ciepło gorącej wody do otaczającego powietrza.

Na wierzchu skrzyni są zamknięte ozdobne kraty z drewna lub metalu. Pozwala to wybrać opcję, która łączy się z parkietem i płytkami ceramicznymi.

Grzejniki do ciała są dostępne w następujących rozmiarach:

• szerokość - od 5 do 25 cm;
• długość - od 50 cm do kilku metrów;
• głębokość - od 10 do 70 cm.

Wydajność baterii umieszczonej pod podłogą zależy nie tylko od powierzchni wymiennika ciepła i temperatury chłodziwa, ale także od prędkości konwekcji powietrza. Najmocniejsze modele mogą być dodatkowo wyposażone w wentylatory elektryczne. Wadą tego rozwiązania jest konieczność podłączenia sprzętu do sieci elektrycznej i zwiększonego poziomu generowanego przez niego hałasu.

Bez opakowania

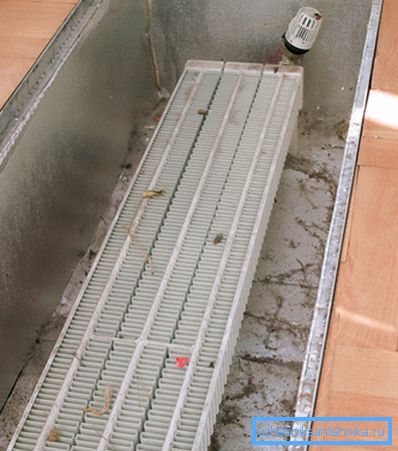

Grzejniki te są instalowane pod podłogą w specjalnie zaprojektowanych rowkach. Nisze są wykonane w formie prostokąta, izolowane i pokryte niepalnym materiałem dekoracyjnym. Głębokość, szerokość i długość są zaprojektowane w oparciu o rozmiar grzejników, które będą w nich zainstalowane.

Uwaga! Pamiętaj, że pomiędzy dnem niszki a wymiennikiem ciepła konwektora musi znajdować się szczelina o długości nie mniejszej niż 10 cm, umożliwiająca naturalną konwekcję powietrza, bez której niemożliwe jest równomierne ogrzewanie pomieszczenia.

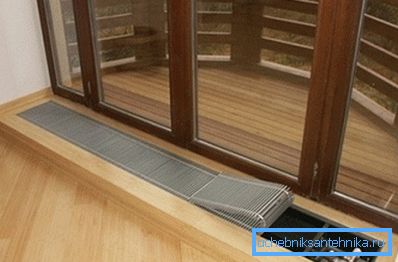

Od góry rowek w podłodze jest przykryty grillem. Musi być wystarczająco wytrzymały, aby wytrzymać ciężar osób przechodzących przez niego i być łatwo demontowalny, zapewniając dostęp do czyszczenia i konserwacji zainstalowanego grzejnika. Krawędzie wnęki, w której zainstalowana jest kratka ochronna, można ozdobić narożnikami metalowymi lub aluminiowymi.

Obliczanie mocy

Określanie rozmiaru i, odpowiednio, mocy grzałki niszowej odbywa się zgodnie z tym samym schematem, co klasyczna bateria. Wymagane dane mogą zostać zaczerpnięte z obliczeń inżynierskich, które znajdują się w dokumentacji projektowej dla wznoszonego budynku.

Jednak w celu maksymalizacji wydajności grzejników umieszczonych pod podłogą należy uwzględnić takie niuanse:

• konieczne jest zainstalowanie grzejników niszowych, których moc jest o 20% wyższa niż to konieczne dla projektu
• jeżeli długość akumulatora jest większa niż 3 metry, zaleca się podłączenie go do rurociągów po przekątnej (gorąca woda wpływa i wychodzi przez rury znajdujące się na przeciwległych końcach urządzenia).

Urządzenia montażowe

Opracowanie projektu architektonicznego

Natychmiast należy zauważyć, że wbudowane grzejniki są dość skomplikowanym sprzętem pod względem instalacji. Dlatego możliwe jest podjęcie pracy własnymi rękami, tylko jeśli jesteś w 100% pewny swoich umiejętności i umiejętności.

Możliwość zastosowania takich urządzeń grzewczych powinna być położona na etapie projektu architektonicznego budynku.

Wskazane jest wzięcie pod uwagę następujących niuansów:

1. Upewnij się, że utworzony rysunek jest zgodny z wymaganiami służb sanitarnych i innych. Ważne jest, aby obserwować wymaganą grubość posadzki na pierwszym piętrze lub wytrzymałość stropów żelbetowych na drugim piętrze. Rzeczywiście, oprócz samych grzejników, rurociągi zostaną zainstalowane w tym samym miejscu, dostarczając i usuwając chłodziwo.
2. Ważne jest przygotowanie kanału o pożądanym rozmiarze. Niż jest głębsza i dłuższa, mocniejsza bateria, którą można zainstalować. Jednak nisza w podłodze tej wielkości wpływa na charakterystykę wytrzymałości konstrukcji, dlatego inżynier wykonujący obliczenia musi rozważyć możliwość zainstalowania grzejnika pod podłogą.

Układ instalacji grzewczej

Oprócz elementów konstrukcyjnych budynku, sam system klimatyczny podlega projektowi. W szczególności należy prawidłowo umieścić rury, które dostarczają chłodziwo, a także określić lokalizację instalacji zaworów powietrza, które usuwają nagromadzone tam powietrze z rur i grzejników.

Zwróć uwagę! Grzejnik podłogowy nie działa jak bateria zamontowana na ścianie. Wynika to przede wszystkim z innej odporności na przepływ płynu. Dlatego przy projektowaniu konieczne jest bardzo dokładne obliczenie hydrauliczne i wybór trybów pracy zaworów termicznych.

W przeciwnym razie energia cieplna wytwarzana przez grzejniki nie wystarczy, aby ogrzać powietrze w pomieszczeniu do pożądanej temperatury.

Wskazane jest zapewnienie automatycznej regulacji grzejników za pomocą elektronicznych zaworów i czujników. Pozwoli to na bardziej precyzyjną regulację trybów pracy w zależności od warunków zewnętrznych, co nie tylko zwiększy komfort, ale także stworzy możliwość bardziej oszczędnego wykorzystania zasobów energii (gazu, oleju napędowego, elektryczności itd.).

Montaż niszy

Najważniejszym etapem jest stworzenie niszy dla grzejnika. Instrukcje dotyczące jego projektu są proste. Tutaj ważne jest, aby przestrzegać tylko jednego bardzo ważnego warunku - aby zapewnić ciągłą warstwę hydroizolacyjną (szczególnie, jeśli instalacja niszy jest wykonana na pierwszym piętrze, gdzie dno podłogi jest ustawione "na ziemi").

Proces pracy dla wygody prezentacji zostanie podzielony na kilka następujących po sobie etapów:

1. Przygotowywana jest nisza o wymaganej długości i szerokości. Jeśli podłoga nie jest jeszcze zalana, jest łatwa do zrobienia. Ale również w gotowej podłodze można wykonać niezbędne rowki. To nie potrwa długo.

1. Ochrona przed zalaniem wodą za pomocą powłok lub rolek. Upewnij się, że nie wydzielają substancji szkodliwych dla ludzkiego ciała podczas ogrzewania.
2. Kolejnym etapem jest ocieplenie. Możesz ułożyć piankowy styropian lub inny materiał o niskim współczynniku przewodności cieplnej.
3. Następnie musisz zrobić niszowy materiał dekoracyjny. Można go po prostu tynkować lub ozdabiać płytkami ceramicznymi, które były używane do układania na podłodze tarasu lub werandy. W pierwszym przypadku konieczne jest wzmocnienie powierzchni siatką, aby uniknąć pękania lub kruszenia w wyniku ruchów temperatury i skurczu podstawy.

Zwróć uwagę! Jeśli taki system jest zamontowany na drugim piętrze, architekt lub inżynier projektujący budynek powinien zapewnić zmniejszenie nakładania się, a także ułożyć belki nośne lub płyty żelbetowe, tak aby nisza przebiegała wzdłuż nich, a nie w poprzek.

Górna krawędź wnęki na konwektor może być ozdobiona narożnikami i zapewnia wsporniki przytrzymujące ozdobną i ochronną kratkę.

Połączone rozwiązania

W przypadku konieczności ogrzewania bardzo dużych pomieszczeń z dużymi oknami, grzejniki kanałowe można łączyć z innymi urządzeniami klimatycznymi:

• klasyczne grzejniki;
• system ogrzewania podłogowego.

W takim przypadku konieczne jest zainstalowanie i prawidłowe skonfigurowanie automatycznego układu klimatyzacji, który będzie samodzielnie koordynował pracę wszystkich zamontowanych urządzeń, osiągając najbardziej efektywny i ekonomiczny rezultat.

Wniosek

Ogrzewacze podłogowe są doskonałym rozwiązaniem do ogrzewania pomieszczeń w przypadku niemożności zainstalowania tradycyjnych systemów lub niedostatecznego projektowania ogrzewanych podłóg. Istnieją jednak inne innowacyjne metody ogrzewania (patrz także artykuł Jakie cechy i korzyści mają grzejniki z kaloryfery).

Możesz dowiedzieć się więcej na ich temat z poniższego filmu.
