Grzejniki próżniowe: urządzenie i zasada działania,

W dążeniu do zwiększenia wydajności urządzeń grzewczych, producenci oprócz tradycyjnego żelaza i stali zaczęli używać miedzi i aluminium do produkcji grzejników. Później przyszedł pomysł stworzenia baterii próżniowej - dzięki przemyślanej konstrukcji taki grzejnik powinien natychmiast się rozgrzać, a jego moc może przekroczyć najlepsze bimetaliczne odpowiedniki. Jednocześnie może być zarówno mobilny (wystarczy podłączyć elektryczne grzejniki próżniowe), jak i przepływowy (jest podłączony do systemu grzewczego).

Urządzenie i zasada działania

Podstawową różnicą między przepływowym promiennikiem próżniowym a konwencjonalnym promiennikiem jest to, że chłodziwo w nim porusza się tylko przez dno (rura przechodzi przez dno grzejnika). W klasycznym grzejniku żeliwnym gorąca woda jest zwykle dostarczana z góry i przechodzi przez wszystkie sekcje, ogrzewając metal.

W urządzeniach próżniowych do ogrzewania powierzchni stosuje się nieco inną zasadę:

• rura grzewcza z ciepłą wodą nagrzewa się do wrzenia cieczy pompowanej do chłodnicy w fabryce;
• następnie ciecz odparowuje i unosi się na górę sekcji;
• chłodzi i skrapla się na wewnętrznej powierzchni ścian. Płyn pod działaniem siły ciężkości przesuwa się na dół i cykl się powtarza.

Zastosowanie zwykłej wody doprowadziłoby do zwiększonego zużycia energii do jej odparowania, dlatego też te baterie wykorzystują specjalny wrzący płyn. Z reguły ciecz z bromku litu stosowana jest w celu zmniejszenia energii wymaganej do jej odparowania, powietrze jest wypompowywane z akumulatora. Z tego powodu temperaturę wrzenia zmniejsza się do 35?

Zwróć uwagę! Płyn z bromku litu nie może być nazwany dobroczynnym dla zdrowia, dlatego w przypadku wycieku chłodnicy jego działanie należy natychmiast przerwać.

Opisana zasada działania próżniowych promienników grzejnych jest stosowana w dowolnych urządzeniach grzewczych tego typu. Tylko skład cieczy, temperatura robocza (w zależności od składu cieczy) i wygląd urządzenia mogą się zmieniać.

Zalety i wady

Teoretycznie opisany projekt pozbawiony jest poważnych wad.

Zalety producentów zazwyczaj obejmują:

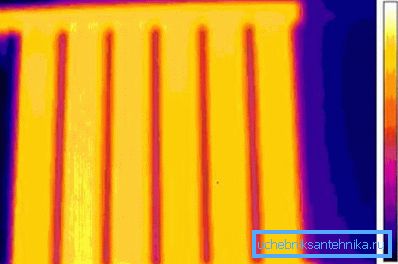

• wysoka szybkość ogrzewania (zwykle w sekundach);
• gwarantowana nieobecność korków w ruchu lotniczym - po prostu nie mają miejsca do formowania, ponieważ chłodziwo przechodzi przez 1 rurę;

• ilość płynu chłodzącego w instalacji grzewczej nie powinna być zbyt duża. 10-15 litrów wystarczy, bo kocioł nie działa cały czas, wyda mniej energii na podgrzanie wody;
• Producenci twierdzą również, że grzejniki próżniowe mają zwiększone rozpraszanie ciepła w porównaniu z konwencjonalnymi grzejnikami (będzie to omówione dalej);
• równomierne ogrzewanie;

• niski opór hydrauliczny.

Wśród niedociągnięć można zauważyć:

• wysoki koszt, cena jest kilkakrotnie wyższa niż koszt konwencjonalnych grzejników;
• skuteczność urządzeń tego typu silnie zależy od reżimu temperatury. Na przykład, gdy wzrost temperatury cieczy chłodzącej przekroczenia Zalecana wartość cieczy o niskiej temperaturze wrzenia jest całkowicie przekształcony w stan gazowy, w wyniku przenoszenia ciepła z grzejnika, która mieści się dziesięciokrotnie. Ciepła woda po prostu przechodzi przez rurę i ciepło nie jest przekazywane przez nią do ścian baterii.

Zwróć uwagę! W przypadku scentralizowanego systemu grzewczego należy wybrać baterie podciśnieniowe, biorąc pod uwagę dokładnie temperaturę zasilania.

Więcej o ogrzewaczach próżniowych

Pomimo faktu, że producenci mówią o solidnym zestawie zalet w porównaniu z bateriami konwencjonalnymi, analogi próżniowe nie są jeszcze tak rozpowszechnione. Jednym z głównych powodów takiego stanu rzeczy są nie tylko wysokie koszty, ale także brak znaczących statystyk dotyczących ich wykorzystania.

Czy obietnice producentów odpowiadają rzeczywistości

Producent każdego produktu stara się podkreślać zalety swojego produktu i skromnie milczeć na temat swoich słabości. W przypadku grzejników próżniowych historia jest taka sama, a pytanie brzmi, jak daleko jest do rzeczywistości od teorii i ulotek reklamowych.

Możemy wyróżnić takie cechy akumulatorów próżniowych, o których sprzedawcy milczą:

• Akumulator jest tylko półproduktem, którego zadaniem jest po prostu przekazywanie energii z kotła do domu. Odpowiednio, transfer ciepła nie może wzrosnąć tylko dlatego, że powietrze jest wypompowywane z niego i wypełniane wrzącym płynem, bateria nie jest generatorem mocy i nie wytwarza niczego sama;
• Grzejniki próżniowe rozgrzewają się znacznie szybciej niż akumulatory z grubego żeliwa. To nie ma większego sensu, a nagrzanie standardowego pokoju trwa jeszcze ponad godzinę. Wygrywanie w ciągu kilku minut jest absolutnie nieistotne;

• prawda i całkowity brak korków w ruchu lotniczym. Ale w konwencjonalnych akumulatorach przestało to być problemem. Wystarczy zainstalować zawór Mayevsky w górnej części nagrzewnicy, a nadmiar powietrza można opróżnić niezależnie;

Zwróć uwagę! Aby to zrobić, należy również zapewnić prawidłowe nachylenie grzejnika podczas instalacji. Pochyla się trochę tak, że całe powietrze gromadzi się w górnej części, przy kranu.

• nie jest również możliwa korozja i zapychanie się nagrzewnicy próżniowej - przyczyną jest to, że płyn chłodzący nie krąży w samych sekcjach baterii;
• Mogą występować problemy w autonomicznych systemach grzewczych z naturalnym obiegiem. Faktem jest, że w nich chłodziwo porusza się ze względu na różnicę wysokości między kotłem a samym akumulatorem. W porównaniu do konwencjonalnego systemu ogrzewania, różnica wysokości będzie mniejsza w zależności od wysokości akumulatora, odpowiednio, ciśnienie w rurze także się zmniejszy;

• jeśli chodzi o opór hydrauliczny, jest naprawdę mały, ale dla hosta parametr ten absolutnie nie ma znaczenia. Wskaźnik ten ma znaczny wpływ tylko na firmy zajmujące się obsługą systemów grzewczych;
• Grzejniki próżniowe w autonomicznym systemie grzewczym wymagają niewielkiej ilości wody w systemie, ale kocioł będzie musiał być włączany częściej, aby utrzymać stałą temperaturę. Tak więc tego parametru nie można nazwać niewątpliwą zaletą urządzeń próżniowych w porównaniu z konwencjonalnymi. Ponadto, nowoczesne grzejniki kosztują również stosunkowo niewielką ilość wody;

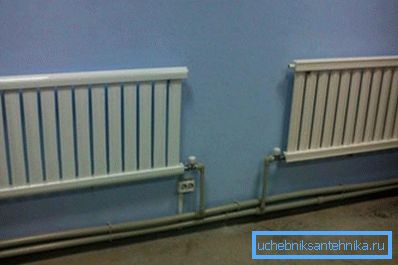

• w opisie zazwyczaj mówi się, że grzejnik działa nawet przy niskiej temperaturze chłodziwa, to prawda, ale transfer ciepła jest również niski. Dlatego, aby osiągnąć komfortową temperaturę w budynku z systemem ogrzewania niskotemperaturowego jest konieczne w celu zwiększenia powierzchni wymiany ciepła (czyli po prostu kupić większą liczbę kosztownych grzejniki);

• Należy również pamiętać, że płyn w baterii jest daleki od nieszkodliwości. A jeśli wyciek konwencjonalnej baterii grozi tylko niewielkim uszkodzeniom mienia, to wyciek płynu z bromku litu i jego odparowanie wpłynie na zdrowie mieszkańców.

Subtelności z wyboru

Biorąc pod uwagę wszystkie opisane cechy pracy grzejników próżniowych, trudno jest polecić je do zakupu. I tutaj chodzi o wysoką cenę, wydajność nie jest dużo wyższa niż tych samych bimetalicznych grzejników, a ty możesz mieć wiele problemów.

Niemniej jednak, jeśli nie ma problemów z finansami, to można kupić taką baterię, wystarczy dokonać właściwego wyboru.

Instrukcje wyboru są następujące:

• Najpierw musisz się zapoznać z temperaturą urządzenia. jeśli jest zaprojektowany do temperatury płynu chłodzącego 110-120 ° C, a planuje się zainstalować go w zwykłym mieszkaniu miejskim, wówczas można zapomnieć o zadeklarowanej wydajności;

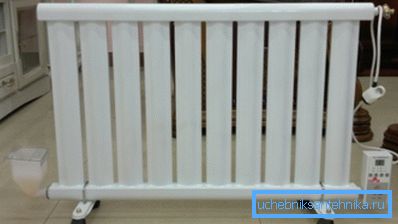

• następnie zwracaj uwagę na wygląd, w szczególności na jakość malowania. Farby nie należy zetrzeć paznokciem, równomiernie nanieść na metalową powierzchnię i nie powinny mieć smug. Słaba jakość lakieru sugeruje, że ten grzejnik może być niskiej jakości;

• płyn w środku nie powinien być zbyt duży. Wystarczy przechylić baterię i słuchać - lekki szelest oznacza, że ​​wszystko jest w porządku, bulgotanie oznacza, że ​​jest dużo płynu;
• spoiny powinny być wyraźne, gładkie, bez ugięcia.

Domowy podgrzewacz próżniowy

Naprawdę można zrobić grzejnik próżniowy własnymi rękami. Wszystko, co potrzebne jest do tego, to stara konwencjonalna bateria i lotna ciecz. Niepożądane jest używanie wody, ponieważ zmniejsza się sprawność nagrzewnicy.

Montaż odbywa się w następującej kolejności:

• rura z nośnikiem ciepła przejdzie przez dolny kanał, więc korki zostaną usunięte w dolnej części rury, rurka zostanie włożona, złącza uszczelnione;

• w górnej części grzejnika potrzebny jest otwór do wypełnienia go nisko wrzącym płynem. Alkohol można wyizolować z dostępnych analogów mieszaniny litu i bromku, łatwo odparowuje i jest nieszkodliwy dla ludzi;

Zwróć uwagę! Do momentu zatrzymania nie jest konieczne napełnianie akumulatora, wystarczy, że ciecz zakryje rurę za pomocą płynu chłodzącego.

• potem najtrudniejszą częścią jest pompowanie powietrza. Bez sprężarki to nie zadziała;
• Będziesz także musiał sam przeprowadzić kalibrację urządzenia, aby zidentyfikować optymalne warunki pracy. Możliwe jest zwiększenie temperatury chłodziwa o 5-10 ° С i pomiar temperatury powierzchni akumulatora dla każdej nowej wartości.

Zamiast rurki przepływowej można również wstawić element grzejny z termostatem. W takim przypadku otrzymujemy uniwersalne urządzenie, które może być wykorzystane jako dodatek do konwencjonalnego ogrzewania.

Podsumowując

Ogrzewacze próżniowe są interesującą ideą, która wymaga poważnych badań. Jak dotąd, skuteczność takich grzejników można ocenić tylko na podstawie recenzji rzadkich właścicieli, ale przez producentów reklam. W przyszłości, przy niższych kosztach, można je uznać za analogiczne do konwencjonalnych grzejników.

Wideo w tym artykule pokazuje zasadę działania takich urządzeń grzewczych.
