Grzejniki rur grzewczych: rodzaje i cechy, obliczanie

Gama różnych urządzeń do ogrzewania pomieszczeń na współczesnym rynku jest uderzająca w jego różnorodność, teraz możesz łatwo znaleźć produkty o niemal każdym guście i budżecie. Mimo to grzejniki własnymi rękami są wykonane z rur do dnia dzisiejszego. Struktury te mogą być spawane lub prefabrykowane, do tej produkcji wykorzystywane są różne metale, a co do form, wszystko zależy od wyobraźni mistrza. Omówimy dalej wszystkie te subtelności.

Który metal jest lepszy

Na wstępie należy zauważyć, że struktury tego rodzaju mogą być przeznaczone zarówno do przekazywania ciepła, wykonywania funkcji grzejników, jak i do odbierania ciepła, gdy rejestr cylindryczny jest montowany bezpośrednio w komorze spalania kotła lub pieca.

Dodatkowo, w niektórych modelach, zamiast ciekłego chłodziwa, używany jest ogrzewany gaz, na przykład kominiarz.

• Rury stalowe do grzejników zasłużenie uznawały liderów tego sektora rynku. Oczywiście, moc grzewcza stali nie jest tak wysoka, jak aluminium czy miedź, jest podatna na korozję i wymaga regularnej konserwacji. Ale te niedociągnięcia są z nawiązką kompensowane przez przystępną cenę, a także szeroką gamę typów i rozmiarów. Ponadto gotowanie zwykłego metalu żelaznego jest znacznie łatwiejsze niż kolor.
• Stal nierdzewna jest rzadko używana w takich konstrukcjach.. Niezależnie od tego, że jego koszt, delikatnie mówiąc, jest daleka od budżetu, spawanie argonem służy do lutowania stali nierdzewnej, a nie każdy profesjonalny spawacz może z nim pracować.

Ważne: galwanizowane żelazo w tym przypadku po prostu nie ma sensu. Cienka powłoka cynkowa podczas spawania po prostu się pali. W wyniku tego, już i tak słaby spaw jest dodatkowo narażony na korozję.

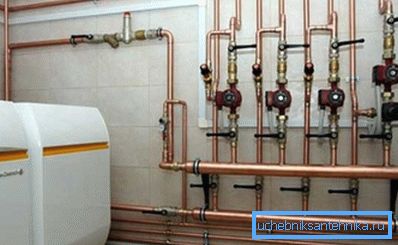

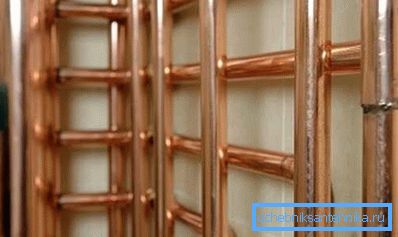

• Zastosowanie rejestrów rurowych miedzianych jest uzasadnione tylko w przypadku okablowania miedzianego wokół domu. Moc cieplna miedzi jest czterokrotnie wyższa niż w przypadku metali żelaznych, więc tutaj można mówić o ogrzewaniu za pomocą rur bez grzejników, a dokładniej z minimalną liczbą grzejników. Ale, po pierwsze, cena miedzi jest bajecznie wysoka, a po drugie, ten metal jest bardzo wymagający pod względem warunków pracy.

1. Systemy miedziane wymagają drobno oczyszczonego płynu chłodzącego, który nie ma stałych impregnatów ściernych.
2. W takich systemach, złączki muszą być wykonane z miedzi lub z kompatybilnych metali, takich jak brąz, nikiel, chrom lub mosiądz. Ponadto łączenie aluminium i miedzi jest surowo zabronione.
3. Rurociągi miedziane z konieczności wymagają wysokiej jakości uziemienia, ponieważ istnieje niebezpieczeństwo korozji elektrochemicznej.
4. Miedź jest miękkim materiałem, więc system wymaga dodatkowej ochrony, naturalnie osłony i tarcze również kosztują pieniądze.

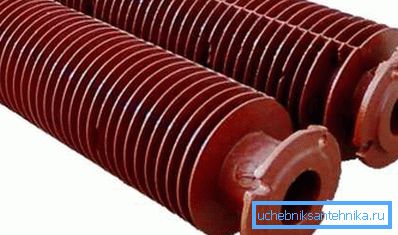

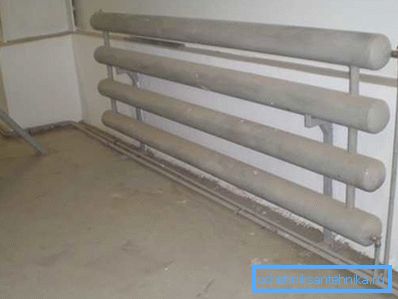

• Rury grzewcze z żeliwnego grzejnika pokazane na zdjęciu są nadal używane w budynkach przemysłowych i pomieszczeniach technicznych.. Ale ciężar tego projektu jest znacznie wyższy niż w przypadku żeliw domowych. Biorąc pod uwagę nie-estetyczny wygląd i raczej niską wydajność, nie są popularne.

Wskazówka: żeliwne rejestry rurowe doskonale nadają się do montażu w komorze spalania. Optymalna pojemność cieplna, niska cena i bezpretensjonalność w stosunku do chłodziwa sprawiają, że są liderami w tym kierunku.

Rodzaje i charakterystyki grzejników rurowych

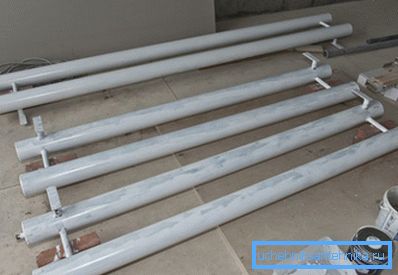

Z powyższego wynika, że ​​praktycznie nie ma alternatywy dla rur stalowych. Chociaż wygląd konstrukcji spawanych własnymi rękami jest bardzo przeciętny, ale dla garażu, szklarni lub daczy, są one całkiem odpowiednie, a instrukcje do samodzielnego montażu tutaj nie są skomplikowane.

Rodzaje improwizowanych grzejników rurowych

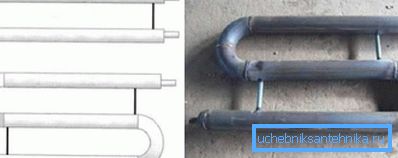

Wykonane przez siebie konstrukcje tego rodzaju często są wykonywane w kształcie serpentyn lub rejestrują się. Konfiguracja pierwszego ułożonego w tytule. Metalowa rura jest zakrzywiona w postaci węża, po czym spawane są do niej rury łączące i, w niektórych przypadkach, paski mocujące.

Całkowicie wygięty grzejnik ma oczywiście znaczną przewagę nad spawanymi konstrukcjami. Ale aby zgiąć rurę stalową, potrzebujesz specjalnej giętarki do rur lub co najmniej palnika gazowego. Ponadto średnica rury z reguły nie przekracza 50 mm. Dlatego w przypadku bardziej wydajnych systemów zwykle stosuje się konstrukcje rejestru.

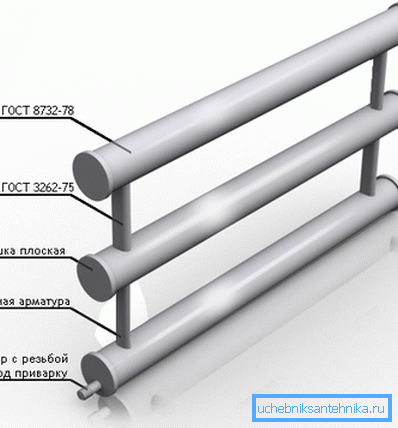

Nie ma ograniczeń co do średnicy rury grzejnika w systemie rejestrującym. Najczęściej stosowane są gładkie rury okrągłe o średnicy od 32 do 150 mm.

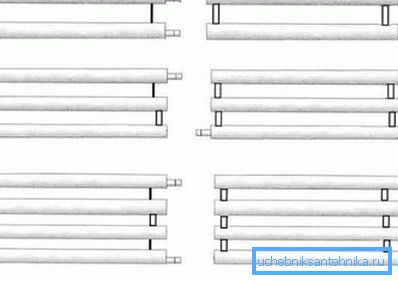

Sekcje można łączyć na dwa sposoby - ciągiem lub w postaci kolumny. Gwint przyłączeniowy różni się od cewki tylko obecnością przewodów łączących. W przeciwnym razie jest to ten sam konsekwentny wąż.

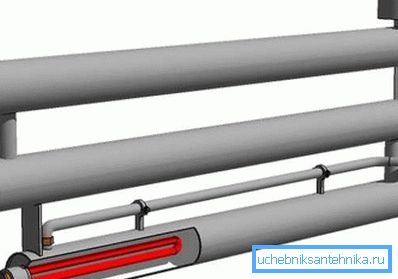

Rury kolumnowe są połączone równolegle. Oznacza to, że poziomo osadzone sekcje o większej średnicy są połączone ze sobą za pomocą pionowych brył po obu stronach. Przypomina to standardowy grzejnik fabryczny, tylko do góry nogami.

Takie samodzielnie wykonane rejestry mogą być podłączone zarówno do systemów jedno-, jak i dwururowych. Charakterystyki techniczne typu systemu nie zostały odzwierciedlone. Takie rejestry, ze względu na ich dużą średnicę i minimalną odporność hydrauliczną, najlepiej sprawdzają się w systemach grzewczych z naturalnym prądem chłodzącym.

Ale nie zapominaj, że naturalne systemy są montowane ze spadkiem w kierunku przepływu wody, około 5 mm na 1 metr długości.

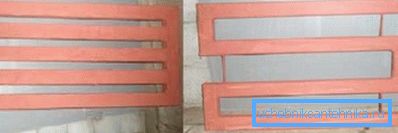

Ważne: w obecności spawarki, młynka i innych narzędzi pomocniczych łatwo jest również zamontować grzejniki z kształtki rurowej własnymi rękami, jak również okrągłymi. Oczywiście tutaj opór hydrauliczny będzie nieco wyższy, ale dla rur o przekroju większym niż 50 mm ten błąd nie jest znaczący.

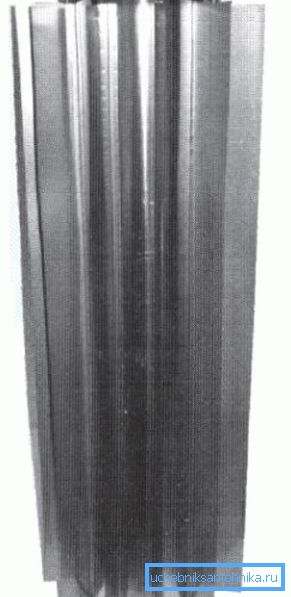

Zarówno w produkcji własnej, jak iw projektach fabrycznych są szeroko stosowane produkty z płetwami lub "upierzeniem". W tym przypadku chodzi o to, że metalowe paski lub płyty są spawane na gładkiej rurze. Ze względu na wzrost pola powierzchni metalu, termoliza znacznie wzrasta. W szczególności grzejnik do kominka przedstawiony na zdjęciu działa dokładnie zgodnie z tą zasadą.

Oblicz domowy grzejnik rurowy

W porównaniu z wewnętrzną objętością płynu chłodzącego, powierzchnia kontaktu chłodnicy z powietrzem jest niewielka, dlatego nie powinieneś spodziewać się wysokiej wydajności takich konstrukcji.

Problem można częściowo rozwiązać, wprowadzając do układu pompę cyrkulacyjną. Ale tutaj należy zachować ostrożność, wzrost mocy pompy nieuchronnie pociągnie za sobą pojawienie się zewnętrznego szumu.

Jak już wspomniano, średnice rur mieszczą się w zakresie 32-150 mm, co powoduje dużą objętość chłodziwa. Z jednej strony kocioł będzie działał w bardziej oszczędnym trybie. Ale jednocześnie energia potrzebna do przetaktowania będzie wymagała wiele razy i bardzo trudno jest kontrolować temperaturę przy dużej objętości.

Pomimo prostoty montażu samodzielnie wykonanych grzejników rurowych, wciąż istnieją ograniczenia. W szczególności, aby efektywne działanie systemu, rury nie powinny być zbyt blisko. Zgodnie z przepisami dystans pomiędzy sekcjami nie powinien być mniejszy niż 1,5 promienia głównej rury.

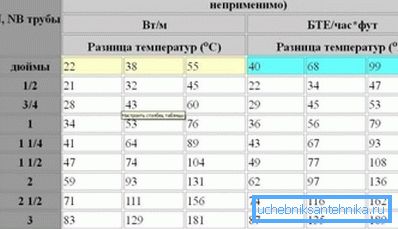

W gruncie rzeczy takie konstrukcje są bardzo długimi rurami, wygiętymi w pewien sposób, aby uczynić system bardziej zwartym. Aby obliczyć liczbę improwizowanych grzejników stalowych, stosowane są te same parametry, co w przypadku konwencjonalnych rur stalowych. Tabela pokazuje uśrednione dane, koncentrujące się na środkowym pasie naszego kraju.

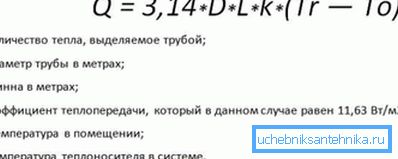

Ale jeśli nie ma odpowiednich stołów, możesz przejść w drugą stronę. Przy obliczeniach przybliżonych specjaliści z reguły korzystają z prostej formuły. Jedyne, co musisz wziąć ze stołów, to współczynnik przenikania ciepła materiału. Wszystkie pozostałe dane można uzyskać na miejscu.

Plusy i minusy wykonanych samodzielnie konstrukcji stalowych

• Być może najważniejszą zaletą jest niski koszt takiej baterii. Ale jest to prawdą tylko wtedy, gdy spawanie nie stanowi dla ciebie problemu i wszystko będzie naprawdę zrobione niezależnie. Jeśli płacisz za pracę spawacza, cena takiego grzejnika może być równa kosztowi niedrogiego aluminiowego produktu z Chin.
• Takie baterie w przeważającej części emitują promieniującą energię cieplną, tak że tlen nie jest spalany.

• O wiele łatwiej jest zadbać o gładkie powierzchnie wolumetryczne niż w przypadku nowoczesnych baterii falistych.
• Stal łatwo znosi ciśnienie robocze i nie obawia się uderzenia hydraulicznego.
• Stalowe baterie domowej roboty działają równie dobrze w systemie z wymuszoną i naturalną cyrkulacją płynu chłodzącego.

Częściowo przedstawiliśmy wady powyższych struktur. W szczególności, stal jest podatna na korozję, takie baterie muszą być malowane farbami odpornymi na ciepło, konstrukcja jest bardzo przeciętna, a na koniec przenoszenie ciepła pozostawia wiele do życzenia.

Film w tym artykule dostarcza materiałów na ten temat.

Wniosek

Decydowanie o tym, co jest najlepsze dla ogrzewania rur lub grzejników, powinno zależeć od konkretnych warunków i rodzaju pomieszczenia. W końcu drogie odlewy z żelaza będą wyglądać śmiesznie w szklarni kraju, jak stalowa serpentyna w luksusowej łazience.
