Grzejniki rurkowe - ich rodzaje i funkcje instalacyjne

Każdy budynek mieszkalny, jeśli znajduje się w regionie, w którym występują zimne pory roku, potrzebuje jakiejś metody ogrzewania i często wykorzystuje się w tym celu rurkowe grzejniki wykonane z różnych metali. Wszystkie z nich mają różne stopnie przenikania ciepła, które zostaną omówione teraz. Możesz również obejrzeć film wideo w tym artykule wyjaśniający pewne problemy techniczne.

Urządzenia grzewcze

Rurkowe lub, jak się je nazywa, grzejniki kolumnowe to jeden lub dwa rzędy pionowych rurek (kolumn), które komunikują się ze sobą na górze i na dole.

Rodzaje grzejników rurowych

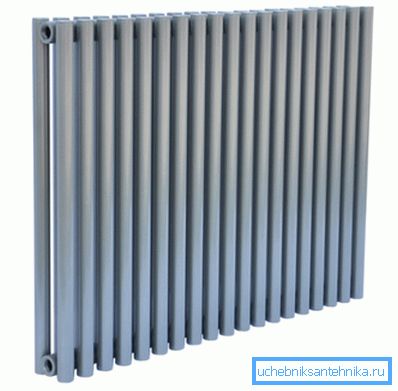

• W chwili obecnej trudno jest kupić nową stalową baterię rurową w sklepie - faktem jest, że ze względu na swoją konstrukcję ma raczej niewielkie rozpraszanie ciepła, a stal, jak wiadomo, jest podatna na korozję.

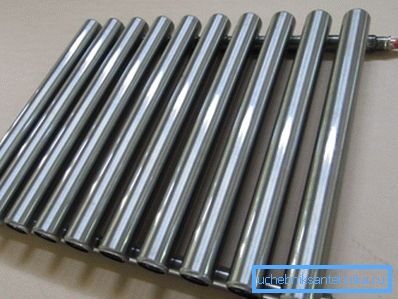

Oczywiście istnieje możliwość produkcji urządzeń grzewczych tego typu wykonanych ze stali ocynkowanej lub nierdzewnej, ale jednocześnie ich cena wzrasta aż tak mocno, że w takich sytuacjach ubieranie kosztuje znacznie więcej niż sama owcza. Oczywiście, stal nierdzewna w tym przypadku może być użyta jako dekoracyjna ozdoba w połączeniu z urządzeniem grzewczym, ale ta opcja jest możliwa tylko w produkcji wyłącznej (każdy dobry spawacz może to zrobić).

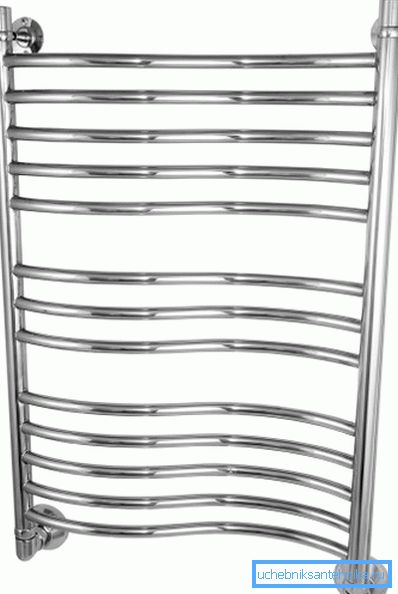

• A oto kolejna bardzo znana wersja grzejnika metalowego na zdjęciu powyżej - jest to podgrzewany wieszak na ręczniki ze stali nierdzewnej, który może mieć zupełnie inną konfigurację, która może wejść tylko do głowy projektanta. Jak już wspomniano, takie urządzenia są bardzo drogie, a średni koszt dobrego podgrzewanego wieszaka na ręczniki osiąga około 150 USD, chociaż oczywiście można kupić opcję za 60-70 USD.

• Bimetaliczne pionowe grzejniki rurowe są obecnie bardzo szeroko stosowane zarówno do ogrzewania autonomicznego, jak i centralnego, a to wszystko ze względu na różnorodność zalet, jakie ma urządzenie bimetaliczne.

Faktem jest, że jego wewnętrzna część wykonana jest ze stali, co znacznie zwiększa wytrzymałość konstrukcji (niektóre modele wytrzymują ciśnienie robocze powyżej 15 barów), a na górze jest aluminium (w rzadkich przypadkach może to być stop miedzi), co zwiększa jego przewodzenie ciepła.

Ta kombinacja jest niezwykle cenna dla urządzeń grzewczych, ponadto mają one akceptowalny koszt (niższy niż panel aluminiowy), co czyni je popytem.

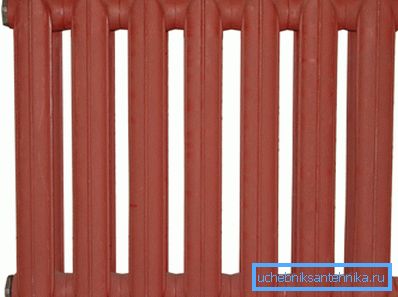

• I wreszcie dobrze znana bateria żeliwna, która wciąż jest preferowana w stosunku do innych opcji w większości nowych budynków i, być może, całkiem uzasadniona, jeśli spojrzeć na nią w kategoriach wartości do ceny. Żeliwo samo w sobie ma dość dobre rozpraszanie ciepła, ale ze względu na to, że ściany, które mają grzejniki rurowe tego typu są bardzo grube, nagrzewają się przez długi czas, poza tym potrzebują dużo wody do ogrzewania (duża objętość). Ale podczas ogrzewania urządzenie utrzymuje ciepło przez długi czas, co jest bardzo wygodne dla scentralizowanego ogrzewania, ale nie jest opłacalne dla autonomii, ponieważ trzeba nagrzać dużą ilość wody (w centralnym ogrzewaniu objętość chłodnicy nie ma znaczenia w sensie ekonomicznym).

Charakterystyka porównawcza

Jeśli porównamy panel i rurowy grzejnik, to bez wątpienia dłoń otrzyma pierwszy model i jest wystarczająco dużo dobrych powodów, aby tego uniknąć, bez względu na to, ilu zwolenników mają tradycyjne baterie i jakie są przyczyny.

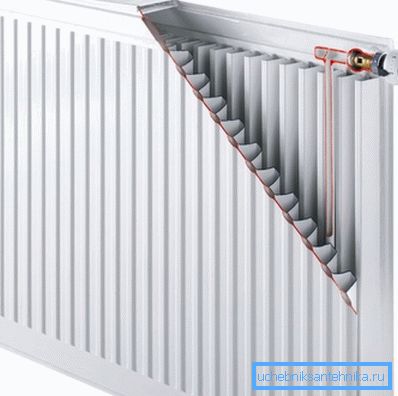

Zacznijmy od tego, że grzejniki płytowe działają na systemie konwekcyjnym, który zwiększa ich przenikanie ciepła o kilka razy - na górnym obrazie widać fragment urządzenia z płytkami w kształcie litery U do konwekcji powietrza.

Uwaga W sumie są trzy rodzaje takich paneli, to jest nr 11, gdzie jest tylko jedna płyta z wycięciem w kształcie litery U, nr 22 - z dwoma takimi płytami i nr 33, gdzie są już trzy płyty.

Ale nie wszystko jest tak dobre - urządzenia panelowe mają mniejszą pojemność z większym przekazywaniem ciepła i są znacznie lżejsze, ale wpływa to na zdolność grzałki do wytrzymania ciśnienia w systemie - utrzymują one do 10-12 barów, a to nie wystarczy dla 9-piętrowego budynku.

Odnosi się to jednak do modeli ze stali - ciśnienie aluminium jest jeszcze niższe, więc lepiej jest je stosować w budynkach niskich i prywatnych. Ponadto aluminium wymaga specjalnych dodatków do płynu chłodzącego, aby wyeliminować korozję metalu, a to jest ponownie dopuszczalne tylko dla twojego domu, ale nie dla scentralizowanej kotłowni.

Dlatego, jeśli mieszkasz w wieżowcu, powinieneś pomyśleć o tym, które grzejniki rurowe ze stali są lepsze, i to, zgodnie ze wszystkimi cechami, jest bimetalem, który ma wielką wytrzymałość i doskonałe przenikanie ciepła.

Ale znowu, możesz pozostać przy opcji budżetowej - bateria żeliwna, ale to tylko wtedy, gdy nie martwisz się bardzo o projekt. Chociaż tutaj grzejniki panelowe są na pierwszym miejscu - są o wiele piękniejsze i mogą służyć jako integralna część przemyślanego wnętrza.

Uwaga Jak widać, grzejnik płytowy wydaje się lepszy, ale nie zawsze i wszędzie jego parametry są do przyjęcia. Gdyby taki grzejnik był lepszy pod każdym względem, wtedy modele rurkowe nie zostałyby wyprodukowane dawno temu.

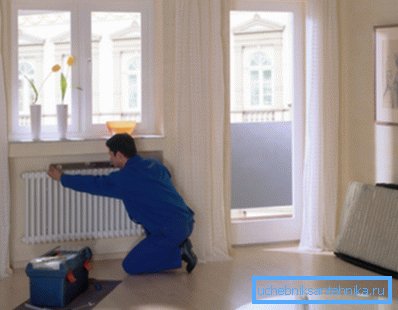

Funkcje instalacji

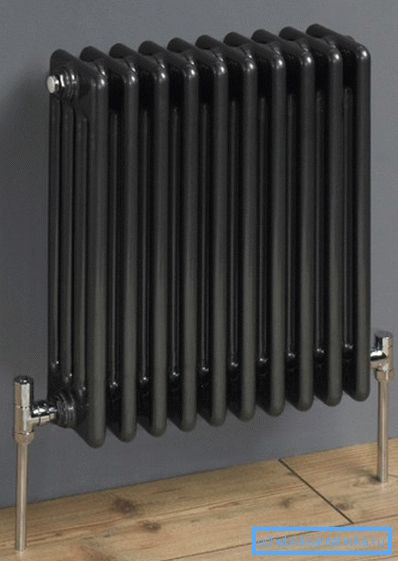

Jeśli chcesz znaleźć rurowy grzejnik z dolnym połączeniem, chciałbym powiedzieć, że lokalizacja połączenia nie ma tu znaczenia: takie modele mają po dwa wejścia z każdej strony, co oznacza, że ​​można je podłączyć od strony, góry, dołu i po przekątnej, co jest wymagane przez układ obiegu grzewczego, który, nawiasem mówiąc, jest wyjątkowo wygodny dla sektora prywatnego.

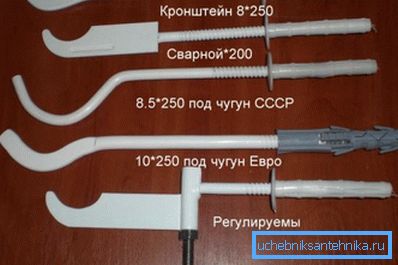

Jeden i wszystkie grzejniki tego typu, jeśli są stosowane w obiegu grzewczym wody, są przymocowane (zawieszone) na specjalnych wspornikach w kształcie litery "S", których główne modele widać na górnym obrazie.

Jeśli połączenie jest wykonane z konturem stalowym, umieszczenie tych wsporników jest podstawowym zadaniem w instalacji, ponieważ ich przemieszczenie wynosi tylko 1 cm, może być śmiertelne - rura będzie musiała być wkręcona, czego instrukcja nie zaleca młotek).

Nie jest tajemnicą, że powietrze w systemie jest najgorszym wrogiem całego obwodu grzewczego, co może powodować wiele problemów podczas uruchamiania lub nawet podczas pracy systemu w środku zimy i trzeba szukać punktów, w których można go wypuścić - wezwać hydraulików, biegać do sąsiedzi i tak dalej.

Ale wszystkie te zawirowania można uniknąć instalując zawór Mayevsky na każdym grzejniku (znany również jako "Mayevsky Tap"), dzięki któremu w każdej chwili można uwolnić nadmiar powietrza z akumulatora, bez konieczności spuszczania wody.

Wniosek

Chciałbym również dodać, że w ten sam sposób, co na grzejnikach płytowych, można zainstalować automatyczne regulatory temperatury (dla każdego punktu oddzielnie). Tylko taki luksus jest dostępny tylko w obecności niezależnego ogrzewania - w systemach scentralizowanych temperatura jest regulowana z centralnej kotłowni lub dystrybutora.
