Grzejniki rurowe stalowe do użytku domowego i przemysłowego

18-04-2018
Ogrzewanie

Jednym z najważniejszych parametrów w każdym pomieszczeniu jest komfortowa temperatura. Można to osiągnąć za pomocą różnych systemów grzewczych stosowanych w budownictwie mieszkaniowym i przemysłowym.

Najczęściej ciepło przenosi się do atmosfery pomieszczenia za pomocą grzejników, których konstrukcja może być dowolna. Dzisiaj porozmawiamy o konstrukcji rurowej, opowiemy o jej charakterystyce, wymiarach i innych parametrach.

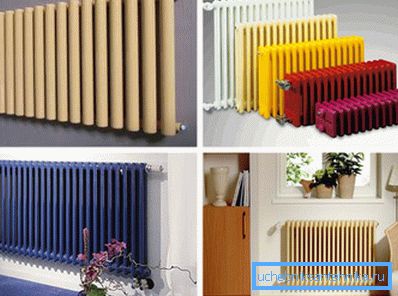

Grzejniki rurowe ze stali nierdzewnej są różnych typów

Zasada działania grzejników

Chociaż istnieje kilka sposobów na ogrzanie pomieszczenia, najstarsze i najbardziej niezawodne nadal uważa się za grzejniki składające się z sekcji. Wewnątrz tych ostatnich kanały są niezbędne dla ruchu chłodziwa, którym jest najczęściej zwykła woda.

Zastanów się nad zasadą działania grzejników bardziej szczegółowo, koncentrując się na trzech elementach:

  1. Promieniowanie - podczas pracy baterie wydzielają ciepło. Przy okazji zauważono, że ciemne przedmioty oddają atmosferę pomieszczenia bardziej niż światła.
  2. Konwekcja - rodzaj przekazywania ciepła, gdy transfer energii wewnętrznej występuje w strumieniach i dyszach.
  3. Przewodność cieplna - proces przenoszenia energii cieplnej z ogrzewanych ciał do mniej nagrzanych.
Stalowy grzejnik rurowy jest bezpieczny ze względu na brak ostrych narożników

Wykonaj grzejniki z:

  • żeliwo;
  • aluminium;
  • stal;
  • miedź.

Mogą być również bimetaliczne, na przykład wewnątrz miedzi i na wierzchu aluminium lub stali i aluminium.

Konstrukcja może być panelowa i rurowa. Te ostatnie stały się dziś szczególnie popularne ze względu na ich wydajność i ciekawe rozwiązania projektowe. Poniżej rozważamy te parametry bardziej szczegółowo.

Właściwości

Grzejniki rurowe składają się z kilku sekcji, podobnie jak większość innych struktur tego typu. Nie są jednak w nich skręcone, jak w żeliwnych, aluminiowych lub bimetalicznych grzejnikach ogrzewania, ale zespawane razem.

Stopień sprawności urządzenia zależy od liczby rur w sekcji. Na przykład minimalna wydajność może być uzyskana z 2 lamp, najlepszą opcją jest 6.

Wskazówka: aby ogrzać duży obszar, zalecamy zainstalowanie grzejników o większej głębokości, w których wydajność będzie wyższa.

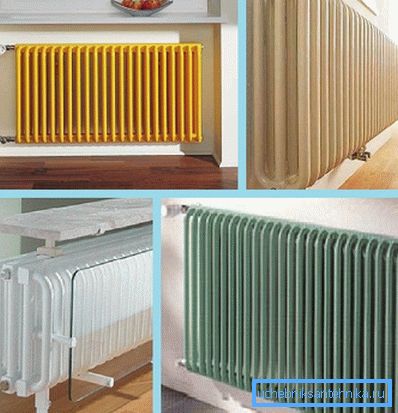

Przenikalność ciepła urządzenia zależy od liczby sekcji.

Zazwyczaj rurowe konstrukcje do ogrzewania wykonane są ze stali. Popularność materiału zwiększa jego wytrzymałość i niezawodność działania, a ponadto wytrzymuje agresywne środowisko. W naszych warunkach ten parametr jest uważany za ważny, ponieważ jakość chłodziwa jest zwykle umiejscowiona na niskim poziomie.

Te i inne właściwości, takie jak niewielki ciężar, który umożliwia szybki montaż i demontaż sprzętu ręcznie, pozwalają na utrzymanie popytu na rynku. Ponadto cena grzejnika stalowego jest 2-5 razy mniejsza niż w przypadku żeliwa lub aluminium o tej samej powierzchni grzewczej.

Korzyści:

  1. Higiena, ponieważ urządzenie nie ma ostrych rogów, łatwo można je oczyścić z kurzu. Ten sam parametr sprawia, że ​​jest bezpieczniejszy dla dzieci.
  2. Toleruje spadki ciśnienia ogrzewania chłodnicy ze stali.
  3. Materiał produkcji różni się odpornością na korozję. Aby poprawić właściwości techniczne, jest pokryty materiałami polimerowymi, które zwiększają żywotność urządzeń.

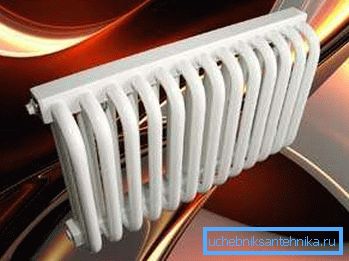

Na zdjęciu - grzejniki rurkowe nie mają trudno dostępnych miejsc.

Wady:

  1. Niska emisja ciepła, więc jeśli przyjmiemy koszt za 1 kW mocy jako punkt obliczeniowy, urządzenie będzie najdroższe.
  2. Miejsca spawania punktowego są potencjalnym zagrożeniem dla tych grzejników. Z powodu silnych spadków ciśnienia mogą przeciekać.

Wskazówka: instalacja takich urządzeń jest preferowana w systemach autonomicznego ogrzewania.

Ogólne wymiary i ciśnienie

Pierwszy parametr jest konieczny do wyboru miejsca instalacji nagrzewnicy:

Rozmiar
  • wysokość zwykle waha się od 190-3000 mm;
  • długość to liczba sekcji, zależy to od obszaru ogrzewania;
  • Głębokość - minimum 40 mm, maksymalnie 225 mm, ale czasami więcej.
Ciśnienie robocze Urządzenia są produkowane z obliczoną zdolnością wytrzymania ciśnienia płynu chłodzącego przy 10-15 atm, co zwykle ma miejsce w wysokich budynkach. W rzeczywistości ten parametr jest podawany z pewnym marginesem, ponieważ grzejniki są w stanie wytrzymać więcej. Grubość ścianki rur - 1-1,5 mm.

Oblicz liczbę sekcji

Jak wspomniano powyżej, grzejnik rurowy może być zainstalowany w systemie centralnego ogrzewania i w indywidualnym ogrzewaniu. Chociaż ta ostatnia opcja jest najkorzystniejsza ze względu na niskie ciśnienie chłodziwa.

Jednak niezależnie od tego, gdzie jest zainstalowany, niezwykle ważne jest prawidłowe obliczenie niezbędnej liczby jego sekcji. W przeciwnym razie nie uzyskasz oczekiwanego efektu komfortu.

Projekt, mimo że ma urządzenie przekrojowe, ale nie jest składany, więc nie można później dodać brakujących lub usunąć dodatkowe. Standardowa liczba to 2, 6, 8 i 12 grzejników segmentowych, czasami można znaleźć dostępne w sprzedaży baterie składające się z 14 lub 16 baterii.

Wskazówka: przy obliczaniu liczby sekcji należy wziąć pod uwagę, że średnia moc cieplna każdego z nich może wynosić 80-120 watów.

Średnia wydajność cieplna jednego odcinka wynosi 100 W

Instrukcja budowy mówi, że zgodnie ze standardami dotyczącymi ogrzewania 1 m2 trzeba wydać 100 watów ciepła. Musisz tylko znać obszar pomieszczenia i pomnożyć tę wartość przez 100 watów.

W obliczeniach należy również uwzględnić następujące czynniki:

  1. Kiedy w pomieszczeniu znajdują się 2 ściany zewnętrzne i 1 okno, należy dodać 20% do uzyskanej liczby.
  2. Z 2 ścianami zewnętrznymi i 1. oknem zapotrzebowanie wzrasta o 30%.
  3. Jeśli okno skierowane jest na północ lub północny wschód, ilość ciepła powinna zostać dodana w granicach 10%.
  4. Podczas instalowania grzejnika rurowego należy go zatopić w odkrytej głębokiej niszy, a przepływ ciepła musi zostać zwiększony o 5%.
  5. W przypadku zamkniętej niszy z litym panelem i 2 poziomymi szczelinami zwiększ źródło ciepła o 15%.

Wskazówka: jeśli w pomieszczeniu jest kilka czynników, które wymagają zwiększenia energii cieplnej, należy je zsumować, aby uzyskać ostateczną potrzebę ogrzewania.

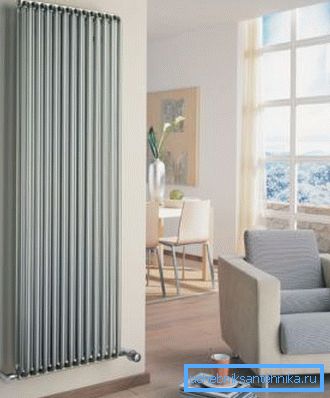

Wysokie stalowe grzejniki rurowe

Przykład

Jeśli powierzchnia pomieszczenia wynosi 20 m2 potrzebujesz - 20 x 100 W = 2000 W. Następnie należy podzielić przez średnią wartość przenikania ciepła w jednej sekcji - 2000: 100W = 20 (sekcje). Teraz możesz kupić jeden lub dwa grzejniki, aby suma ich sekcji wynosiła 20.

Jeśli pomieszczenie ma jedno okno i dwie ściany zewnętrzne, dodaj jeszcze 4 sekcje - 20 x 20% = 24 sekcje.

Jak podłączyć grzejniki rurkowe

Istnieją trzy główne sposoby podłączenia tego typu nagrzewnicy do domowego systemu ogrzewania:

  1. Dół - rura ze źródła ciepła jest doprowadzana do dolnej rury chłodnicy z jednej strony, wylot jest połączony z drugim.

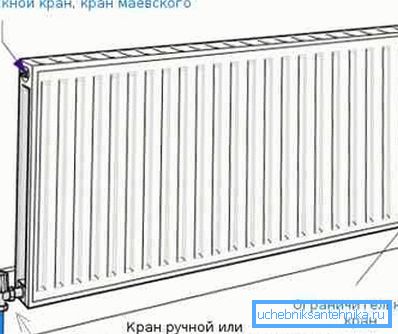

Dolny wariant podłączenia grzejnika do systemu grzewczego
  1. Boczne - Rura gorącej wody jest połączona z górną rurą po jednej stronie, a usuwanie odbywa się od dolnego końca.
Boczny typ zasilania i wycofania rur
  1. Przekątna - rura ze źródła ciepła jest dostarczana do górnej rury odgałęźnej baterii, a jednocześnie wylot jest wykonany z przeciwnej strony niż dolna rura odgałęziona.

Wskazówka: Eksperci są przekonani, że największy efekt wymiany ciepła z grzejnika można uzyskać przy połączeniu bocznym.

Grzejniki rurkowe w projektowaniu wnętrz

Wybierając grzejnik, zalecamy, aby postępować nie tylko kosztem, ważnym czynnikiem będzie wygląd urządzenia. Wskazane jest również uwzględnienie cech architektonicznych budynków i projektu systemu ogrzewania pomieszczeń.

Jednocześnie istnieje wiele ograniczeń, które mogą wpływać na wybór urządzenia grzewczego, na przykład projekt pomieszczenia i właściwości materiału, z którego wykonany jest grzejnik.

Mimo że zasięg takich produktów jest dość duży, szczególne miejsce zajmuje koncern Arbonia, którego motto brzmi "ciepło lokalu w najlepszej formie". Jego głównymi produktami są grzejniki rurowe ze stali, grzejniki dekoracyjne i podgrzewacze na ręczniki.

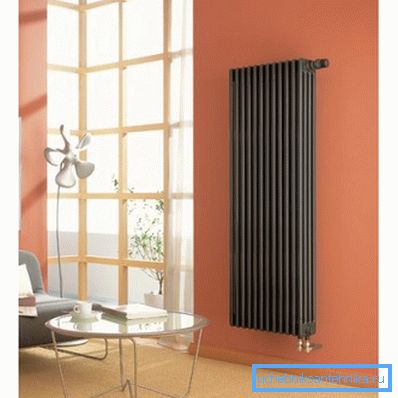

Grzejniki Arbonium w projektowaniu wnętrz

Przy projektowaniu urządzenia grzewczego bierze się pod uwagę nie tylko optymalny rozkład termiczny promieniowania i konwekcji, ale również estetyczny komponent urządzenia. Możesz używać produktów w budynkach przemysłowych i mieszkalnych, ze względu na zaokrąglone narożniki nie stanowią zagrożenia dla ludzi, a łatwe czyszczenie pozwala nawet czuć się komfortowo.

Wniosek

Po szczegółowym rozpatrzeniu w stalowych rurowych grzejnikach rurowych można powiedzieć, że z powodzeniem mieszczą się w przestrzeni wszelkich lokali mieszkalnych i przemysłowych. Przy ich wyborze należy zwrócić uwagę na prawidłowy dobór przekrojów, a także na estetyczną stronę urządzeń.

Najlepiej zastosować je w autonomicznym ogrzewaniu, gdy ciśnienie chłodziwa jest niskie. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
