Grzejniki segmentowe: urządzenie urządzenia integralnego i

Oprócz tego, że do produkcji baterii wykorzystywane są różne metale, sama konstrukcja grzejnika może się różnić. W szczególności można spotkać zarówno grzejniki modułowe (sekcyjne), jak i stałe. Każdy typ ma szereg zalet, a dla świadomego wyboru lepiej jest rozważyć bardziej szczegółowo, w jakiej sytuacji nadają się grzejniki segmentowe bimetaliczne i kiedy kompletne modele będą pasować.

Grzejnik jednoczęściowy i segmentowy

Urządzenie baterii grzewczej zależy od użytego materiału:

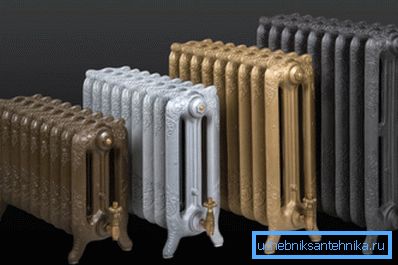

• Klasyczne promienniki żeliwne zakładają obecność 1 lub 2 kanałów do obiegu chłodziwa. Wytwarzane są z reguły w przekroju, oddzielne sekcje są połączone ze sobą za pomocą smoczka z lewą i prawą nitką po różnych stronach;

Zwróć uwagę! Po przekręceniu złączki sąsiednie sekcje są przyciśnięte do siebie, ale to nie wystarczy, aby zapewnić szczelność złącza. Dlatego konieczne jest stosowanie uszczelek.

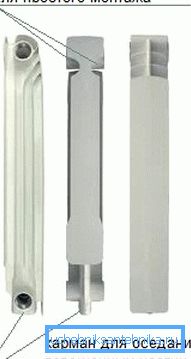

• Modele aluminiowe różnią się tym, że nawet każda sekcja może składać się z kilku elementów. Oczywiście, więcej stawów nie jest korzystne dla trwałości;
• Stalowy grzejnik przekroju charakteryzuje się wysoką wytrzymałością i zdolnością do wytrzymywania wysokiego ciśnienia w instalacji grzewczej. Również temperaturę roboczą chłodziwa można podnieść do temperatury powyżej 100 ° C. Jeśli chodzi o rodzaje konstrukcji, może to być przekrój, panel i rurowy (rejestr), stal umożliwia producentom korzystanie z prawie rodzaju konstrukcji;
• Ostatnio popularne stały się grzejniki bimetaliczne, w których chłodziwo krąży w rurach stalowych, ale żeberka są wykonane z rur aluminiowych. Może również wystąpić połączenie miedzi z aluminium.

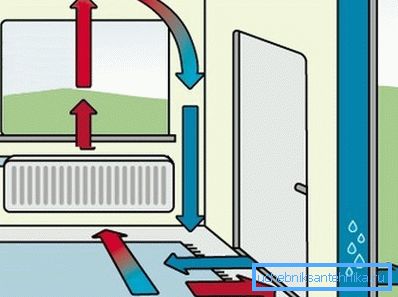

Zastosowanie aluminiowych lameli zmniejsza wagę i zapewnia szybkie nagrzewanie się grzejnika. W nowoczesnych modelach konstrukcja żeber jest zoptymalizowana, aby powietrze poruszało się w kierunku od dołu do góry. Oznacza to, że w dolnej części jest pobierane zimne powietrze, aw górnej części jest już podgrzewane.

Z cech konstrukcyjnych można zauważyć obecność dodatkowych usztywnień między płytami aluminiowymi. Producenci piszą o tym z godnością swoich grzejników, ale w rzeczywistości nie ma żadnej szczególnej korzyści z tej innowacji, a cena nieznacznie wzrasta. Mimo to większość akumulatorów po prostu wiszą na ścianie i nie odczuwa znacznego obciążenia mechanicznego podczas pracy, więc wysoka sztywność nie jest po prostu konieczna.

Cechy działania i dobór grzejnika

Różnice w projekcie wpływają nie tylko na wygląd grzejnika. Od tego zależy jego pojemność cieplna i niezawodność działania (im więcej połączeń, tym więcej słabych punktów może powodować przecieki w przyszłości).

Porównanie grzejników monolitycznych i litych

W tej chwili często używa się baterii akumulatorów sekcyjnych. Można to wytłumaczyć faktem, że ze względu na zmianę liczby sekcji, po prostu wygodniej jest producentom regulować moc cieplną całego urządzenia.

Z reguły praca ma następującą strukturę:

• standardowe sekcje są wydawane (moc cieplna jednego osiąga 170-200 W);

• następnie bateria jest montowana z sekcji w fabryce. Już uwzględnia wymiary pomieszczenia.

Zwróć uwagę! Zasadniczo możesz również usunąć niepotrzebne sekcje własnymi rękami lub odwrotnie, dodać brakujące. Ale nie ma gwarancji, że przy montażu baterii będzie można ponownie uzyskać fabryczną szczelność połączeń między sekcjami, więc lepiej nie ryzykować.

W konstrukcji prefabrykowanej występuje kilka istotnych wad:

• stawy - potencjalne źródła problemów w przyszłości;
• Taka bateria jest zaprojektowana dla standardowego ciśnienia w systemie grzewczym, tzn. Nie zaleca się stosowania chłodziwa o temperaturze roboczej powyżej 100 ° C.

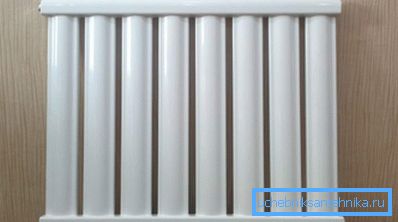

Dostępne są w sprzedaży i solidne modele grzejników. Różnica polega na tym, że bateria jest natychmiastowo pełnowymiarowa. Oznacza to, że stalowe rury pełnią rolę ramy (wzdłuż niej krąży płyn chłodzący), a żebra aluminiowe są instalowane na niej w fabryce.

W tej konstrukcji wadą jest to, że niemożliwe jest zwiększenie pojemności cieplnej urządzenia poprzez dodanie dodatkowych sekcji. Ale w zalety należy odnotować możliwość zwiększenia ciśnienia w układzie ogrzewania i temperatury płynu chłodzącego do 120-150 stopni. Takie grzejniki są idealne do autonomicznego systemu ogrzewania.

Na co zwrócić uwagę przy wyborze

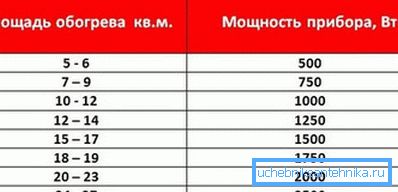

Instrukcje wyboru są zwykle zredukowane do prostych obliczeń minimalnej wymaganej mocy cieplnej urządzenia, w oparciu o powierzchnię pomieszczenia. Możesz skorzystać z uproszczonej metody i postępować z faktu, że na 10m² potrzebujesz co najmniej 1 kW pojemności cieplnej baterii (ta wartość powinna być wskazana w dokumentacji nagrzewnicy).

Zwróć uwagę! Dana zależność jest ważna tylko dla sufitów o wysokości 2,7 m, ale jeśli pułapy są wysokie, to uzyskany wynik należy zwiększyć o około 15%. Również przy określaniu wymaganej mocy cieplnej należy wziąć pod uwagę liczbę okien i drzwi w pomieszczeniu, rodzaj izolacji, umiejscowienie itp.

Oprócz wymiany ciepła, należy zwrócić uwagę na wiele przydatnych rzeczy, takich jak wsporniki podłogowe lub wieszak na ręczniki.

Pozwoli to na wykorzystanie baterii do rozwiązania drobnych problemów domowych:

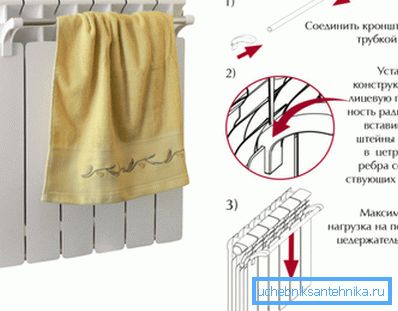

• wieszak na ręczniki do grzejników sekcyjnych to przydatne urządzenie, które pozwala wysuszyć ręczniki, koszulki i inne drobne przedmioty wokół baterii. Zewnętrznie wygląda jak metalowa rura (stal nierdzewna), która jest umieszczana w plastikowych uchwytach. Uchwyty wykonane są w postaci klipsów ze szczelinami, są po prostu wkładane na aluminiową płytkę, aby zainstalować taki dodatek do baterii, musi mieć co najmniej 6 sekcji;

Zwróć uwagę! Jeśli spróbujesz wysuszyć ubrania na samym grzejniku, istnieje duże ryzyko po prostu spalenia go, żeberka nagrzewają się do wysokiej temperatury i brązowe paski mogą pozostać na tkaninie. Wieszak na ręcznik uniemożliwia kontakt z tkaninami i grzejnikami metalowymi.

• wspornik podłogi jest dobry, ponieważ pozwala zachować bezpieczeństwo i dźwięk ściany. Szczególnie istotne są takie systemy mocowania w pomieszczeniach z dużymi oknami, w których nie można umieścić baterii pod próg.

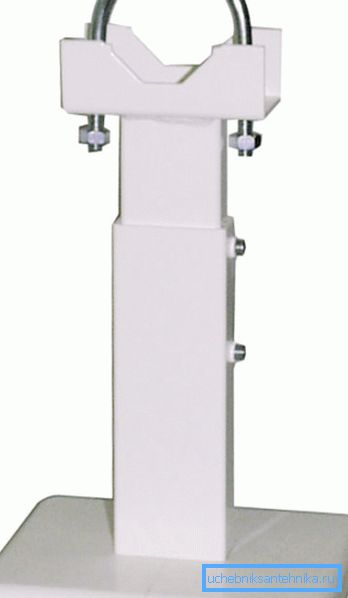

Każdy wspornik podłogowy do grzejników sekcyjnych ma tę samą konstrukcję - plastikową lub metalową nogę z regulowaną wysokością, w jej górnej części znajduje się wgłębienie umożliwiające wygodne umieszczenie grzejnika i metalowego klipsa.

Różnice mogą leżeć w typie zamka - można użyć zakrzywionego stalowego pręta z gwintem na końcach lub łańcucha składającego się z pojedynczych ruchomych części. Wybierając wspornik, należy wziąć pod uwagę długość akumulatora, jeśli jest on dość masywny i przekracza 10 sekcji, a następnie oprócz wsporników po bokach, należy również dodać 1 na środku grzejnika. Jeśli tak się nie stanie, bateria się zapadnie i możliwe będzie przepłynięcie przez złącza na dole.

Na końcu

Baterie sekcyjne stały się tak mocno ugruntowane w naszym życiu, że wiele osób nawet nie podejrzewa istnienia integralnych. Tymczasem w pojedynczych sytuacjach najlepszym rozwiązaniem mogą być całe grzejniki, ponieważ mogą wytrzymać większe ciśnienie w układzie, a temperaturę płynu chłodzącego można zwiększyć o 40-50% w porównaniu z konwencjonalnym systemem grzewczym.

Proponowane informacje pozwolą ci dokonać wyboru. Film wideo w tym artykule pokazuje urządzenie wsporników podłogowych do grzejników.
