Grzejniki w mieszkaniu: charakterystyka nowoczesnych

Ostatnio wybór grzejnika stał się bardzo trudnym zadaniem. Należy wziąć pod uwagę nie tylko jego charakterystykę techniczną, ale także jej wygląd. Różnorodność grzejników tylko komplikuje wybór. Aby nie przerwać zakupu, warto przyjrzeć się zaletom i wadom istniejących typów akumulatorów, ale zatrzymać się w wybranych subtelnościach.

Krótka charakterystyka nowoczesnych grzejników

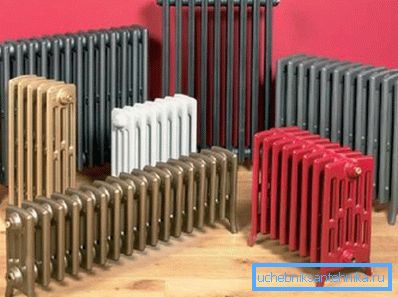

Rodzaje grzejników do mieszkania przez długi czas nie są ograniczone tylko do modeli żelaznych lub stalowych.

Ponadto na rynku popularne są modele z metalami nieżelaznymi, takie typy grzejników można zidentyfikować jako:

• żeliwo Grzejniki są znane od ponad 150 lat, w rzeczywistości protoplastę nowoczesnych akumulatorów wykonano z żeliwa. Takie urządzenia grzewcze charakteryzują się wysoką bezwładnością, kosztem demokracji (z wyjątkiem modeli artystycznych) i słabo reagują na kompozycję płynu chłodzącego. Tak więc nie jest konieczne monitorowanie poziomu pH;

Zwróć uwagę! Żeliwo prawie nie toleruje uderzenia hydraulicznego, a nawet żadnych mechanicznych efektów. Biorąc pod uwagę dużą wagę zespołu akumulatorów, lepiej nie wykonywać samodzielnie prac instalacyjnych.

• stal - grzejniki płytowe można uznać za typowe przedstawicielstwo tej grupy. W przeciwieństwie do innych urządzeń grzewczych, stal jest produkowana nie w przekroju, ale solidna. Stal jest dość wrażliwa na jakość chłodziwa, na przykład niepożądane jest, aby kwasowość wody była zbyt wysoka (limit pH 9,5 można uznać za górny dopuszczalny limit). Żywotność grzejników w mieszkaniu nie jest zbyt długa tylko ze względu na jakość płynu chłodzącego, stal stosunkowo szybko rdzewieje;
• bimetaliczny - w tańszych modelach łączone są stal i aluminium (rury ze stali i żeber - z aluminium), w drogich modelach - miedź + aluminium. Metale nieżelazne są używane do zwiększenia szybkości nagrzewania grzałki, a także wymiany ciepła. Jedyną wadą jest koszt, cena baterii miedziano-aluminiowej może być kilkakrotnie wyższa niż koszt zwykłego żeliwa;

• aluminium - różnią się od bimetalicznych tym, że rury kolektora wykonane są ze stopu aluminium (od wewnątrz metal jest pokryty warstwą ochronną);
• całkowicie miedziany grzejniki są dość rzadkie, powodem jest wysoki koszt;
• próżnia Baterie nadal nie są rozpowszechnione. Wynika to z ich wysokich kosztów i braku doświadczenia w ich stosowaniu. Chociaż sam pomysł używania wrzącej cieczy wygląda ciekawie, możliwe jest, że wraz ze spadkiem kosztów ich popularność wzrośnie.

Trudno jest porównać wymienione typy grzejników, wszystko zależy od tego, które kryterium jest uważane za główne:

• na przykład bimetaliczny pod względem mocy cieplnej. Moc cieplna sekcji może osiągnąć 200 W, dla żelaza, liczba ta jest około 1,5-2,0 razy niższa;
• pod względem wytrzymałości żeliwo jest na czele. Żywotność żeliwnych grzejników w mieszkaniu sięga 50 lat, ale po pół wieku mogą one pracować więcej niż jedną dekadę, ponieważ żeliwo nie rdzewieje;
• Jeśli chodzi o wygląd, wszystkie nowoczesne baterie wyglądają świetnie (z wyjątkiem starych modeli żeliwnych, ale jeśli pozwalają na to finanse, można kupić grzejniki z żeliwa artystycznego).

Subtelności z wyboru

Przy wyborze głównej uwagi należy zwrócić uwagę na charakterystykę techniczną grzejnika, oczywiście wygląd jest ważny, ale warto zwrócić na to uwagę później. Będziemy zainteresowani wymiarami baterii i jej mocą grzewczą, a także ciśnieniem roboczym w układzie i temperaturą płynu chłodzącego.

Wymiary grzejnika

Urządzenia grzewcze rzadko umieszcza się tuż przy ścianach, zwykle ludzie starają się ukryć je w niszy przy oknach. Ta decyzja jest uzasadniona, ale ważne jest, aby odległość do ścian z akumulatora była wystarczająca do wymiany powietrza. W przeciwnym razie znaczna część energii cieplnej trafi do ogrzewania ścian.

Zwróć uwagę! Zabronione jest zamykanie akumulatorów za pomocą zasłon, przez co ciepłe powietrze nie może dostać się do pomieszczenia.

Ważne jest, aby zrozumieć, jak działa grzejnik w mieszkaniu, na przykład baterie bimetaliczne łączą bezpośredni przekaz ciepła z konwekcją, tak że odległość od parapetu od górnej części urządzenia jest szczególnie ważna.

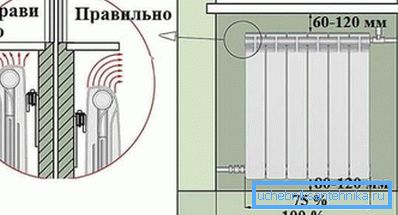

Istnieje szereg ogólnych zasad umieszczania baterii pod oknem:

• szczelina między podłogą a dnem grzejnika powinna wynosić 8-12 cm (nie zaleca się jej zwiększania, ponieważ prowadzi to do znacznie niższego poziomu na poziomie podłogi);
• szerokość chłodnicy powinna wynosić około 75% szerokości niszy;
• odległość do parapetu - 6-12 cm;
• powinna istnieć szczelina między tylną ścianą grzejnika a ścianą (około 5 cm).

Kolejnym ważnym parametrem jest odległość środka (określana również jako odległość między środkami otworów na brodawki sutkowe). Ten parametr jest ważny podczas instalowania, jeśli wszystkie prace instalacyjne będą wykonywane ręcznie, wówczas należy wziąć pod uwagę, że odległość między rurą zasilającą a powrotem powinna być równa odległości środkowej baterii.

Zwróć uwagę! Zasadniczo, rury mogą być zmniejszone / rozcieńczone dla dowolnej odległości centralnej, ale jest to dodatkowa strata czasu. Znacznie łatwiej jest uwzględnić ten niuans przy zakupie baterii.

Moc cieplna baterii

Bez względu na rodzaj grzejników do mieszkania, konieczne jest określenie wymaganej mocy cieplnej urządzenia. W końcu komfort w mieszkaniu jest możliwy tylko w przypadku, gdy ilość ciepła jest co najmniej równa utracie ciepła.

Istnieje kilka metod obliczeniowych. Prosty człowiek na ulicy zwykle używa uproszczonej metody, aby po prostu oszacować, ile sekcji ma mieć grzejnik. Jednak przy projektowaniu autonomicznego systemu ogrzewania może być potrzebna bardziej skomplikowana kalkulacja (biorąc pod uwagę dowolną temperaturę zasilania i powrotu).

Zwróć uwagę! Obliczenie wymaganej mocy urządzenia grzewczego z dokładnością wat nie jest potrzebne. Aby ustalić liczbę sekcji baterii, potrzebujemy tylko wartości przybliżonej.

Takie opcje obliczeń są możliwe:

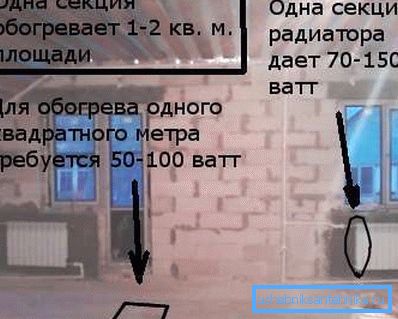

• przy średniej szybkości 1m2 / 100 W, to znaczy po prostu policzymy powierzchnię pomieszczenia i pomnożymy przez 0,1, otrzymamy wymaganą moc urządzenia grzewczego w kW;

Zwróć uwagę! Jeśli w pokoju są 2 lub więcej okien, pokój jest kątowy lub wysokość sufitu przekracza 2,7 m. Zaleca się zwiększenie wyniku o 15-20%.

• można przejść w drugą stronę - obliczyć objętość pomieszczenia i podać współczynnik 1m3 / 41 W, aby obliczyć wymagany przepływ ciepła;

• najbardziej skomplikowaną metodą są zależności, które pozwalają obliczyć rzeczywisty transfer ciepła dla dowolnej temperatury nośnika ciepła.

Instrukcja obliczania w tym przypadku będzie wyglądała następująco:

• Najpierw musisz określić temperaturę

?T = (T pod + Tobr) 2-Tk,

W wyrażeniu stosuje się następujący zapis: Tpod i Tobr - odpowiednio, temperatura płynu chłodzącego na wlocie i wylocie urządzenia grzewczego. Tk jest temperaturą powietrza w pomieszczeniu.

• wtedy rzeczywistą moc baterii grzewczej oblicza się za pomocą wzoru

Q = k • A •? T

k to współczynnik przenikania ciepła przez grzejnik (w zależności od materiału), A to pole powierzchni. Iloczyn tych parametrów jest stały dla każdej baterii. Aby uprościć kwestię, w jaki sposób obliczyć promiennik do mieszkania, najpierw ustalamy iloczyn k • A dla standardowych temperatur zasilania i powrotu.

W tym przypadku znana jest moc cieplna urządzenia, "T jest również znana, jest określana przez k • A. Po tym można już obliczyć moc grzałki dla dowolnej temperatury płynu chłodzącego.

Takie podejście można zalecić przy projektowaniu autonomicznego systemu grzewczego, na przykład można zastosować systemy niskotemperaturowe, a dokumentacja akumulatora wskazuje moc grzewczą tylko dla normalnej pracy (90 ° C w przepływie, 70 ° C - powrót).

Wybór grzejnika

Wymagana moc cieplna została ustalona w celu podjęcia decyzji, w jaki sposób obliczyć odcinki grzejników w mieszkaniu.

Aby ukończyć obliczenia, potrzebujesz:

• wybrać odpowiedni model radiatora, w dokumentacji technicznej, aby dowiedzieć się o przenikaniu ciepła przez jedną sekcję podczas normalnej pracy;

• Znając minimalną wymaganą moc cieplną urządzenia i wymianę ciepła w jednej sekcji, można obliczyć, ile sekcji będzie potrzebnych jako stosunek tych wartości.

Zwróć uwagę! Taka elastyczność jest nieodłączna tylko w grzejnikach sekcyjnych. Jeśli planujesz kupić baterię ze stalowej płyty, a następnie dostosuj zestaw do wymiany ciepła, sekcje nie będą działać.

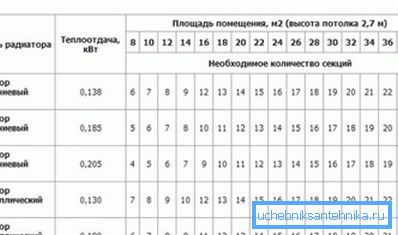

Aby uprościć dobór grzejnika, można skorzystać z gotowych stolików, w których w zależności od powierzchni wskazane jest, który grzejnik powinien zostać użyty. Jest to wygodne, ale lepiej jest nieco nadmuchać uzyskany wynik o 15-20 procent, a aby móc regulować temperaturę wystarczy umieścić termostat na zasilaniu.

Na końcu

Wybór baterii grzewczej do mieszkania jest zadaniem, które wymaga poważnego rozważenia. Konieczne jest uwzględnienie takich cech urządzenia, jak: moc cieplna, wytrzymałość, wytrzymałość na rozciąganie itp.

Proponowane informacje pomogą nie tylko przy wyborze grzejnika mocy cieplnej, głównego parametru grzejnika, ale także przy wyborze pomiędzy różnymi rodzajami grzejników.

Film w tym artykule zawiera listę mocnych i słabych stron popularnych modeli grzejników.
