Grzejniki: wymiary i moc grzewcza

Rozmiar grzejnika jest jednym z podstawowych parametrów, które określają wydajność tego urządzenia. Dlatego wybierając baterie do instalacji w mieszkaniu lub domu, musimy zwrócić uwagę nie tylko na materiał, z którego są wykonane, ale także na ich wymiary.

W naszym artykule rozważymy najważniejsze aspekty tego wyboru, a także przeanalizujemy zależność wielkości chłodnicy od jej wydajności cieplnej.

Opis produktu

Konfiguracja baterii

Wymiary grzejników zależą bezpośrednio od ich konstrukcji. I chociaż ogólny schemat baterii urządzenia jest prawie zawsze taki sam, różnice są nadal obecne.

Według tego parametru rozróżnia się takie grupy produktów:

• Przekrój. Najczęstszy rodzaj urządzeń grzewczych. Projekt składa się z kilku oddzielnych modułów, które można połączyć w dowolnej liczbie.

Zwróć uwagę! Instrukcja obsługi grzejników segmentowych często zawiera cechy (przenikanie ciepła, masa), a nie cały produkt, ale odrębną sekcję. Takie podejście znacznie ułatwia wszystkie obliczenia termiczne.

• Rurowy. Na zewnątrz są one dość podobne do przekrojów, ale mają kompletną strukturę. Płetwy tych grzejników są reprezentowane przez metalowe rury, wewnątrz których krąży gorąca woda lub inny płyn chłodzący. Charakteryzują się dość wysoką ceną, ale jednocześnie są najbardziej wydajnymi urządzeniami grzewczymi.

• Panel. Reprezentuje kilka rur z chłodziwem, zamkniętych w metalowej obudowie. Zazwyczaj mają kompaktowe wymiary, aby ułatwić ich instalację w niewielkich typowych mieszkaniach.

Należy zauważyć, że konfiguracja w dużej mierze decyduje o materiale używanym do produkcji. Tak więc modele segmentowe są wykonane z żeliwa lub aluminium, a w większości przypadków z urządzeń panelowych używa się stali. Jeśli chodzi o grzejniki rurowe, mogą one również być stalowe, ale modele miedziane są uważane za najbardziej produktywne wśród specjalistów.

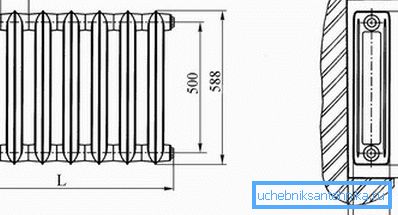

Wymiary głównych odmian

Jak zauważyliśmy powyżej, wielkość urządzenia grzewczego określa ilość ciepła, które będzie przekazywać do powietrza w pomieszczeniu. Jednak większość producentów wytwarza produkty w różnych wymiarach: z reguły w wersji standardowej, kompaktowej (niska) i powiększonej. Ta różnorodność pozwala wybrać akumulator spełniający określone wymagania, zarówno pod względem ciepła, jak i lokalizacji.

Zwróć uwagę! Cechy punktu mocowania nakładają pewne ograniczenia na maksymalną wielkość użytej konstrukcji, ale o tym powiemy w części poświęconej instalacji instalacji ręcznie.

Poniżej znajduje się tabela, której możesz użyć do określenia rozmiaru większości używanych typów grzejników:

Zwróć uwagę! Ta tabela pokazuje uśrednione parametry. Rozmiar grzejników różnych producentów może się różnić dość mocno, ponieważ jeśli istotne jest, aby dopasować wymiary do milimetra, powinieneś wcześniej przestudiować cechy konkretnego modelu i lepiej zmierzyć wybraną kopię za pomocą taśmy mierniczej.

Zalecenia dotyczące instalacji

Obliczanie mocy cieplnej

Jeśli przeanalizujemy informacje od producenta, okaże się, że urządzenia o różnych rozmiarach emitują różne ilości ciepła do pomieszczenia. Z tego powodu musisz policzyć liczbę sekcji lub paneli grzewczych tylko po wybraniu modelu do instalacji.

Samo obliczenie jest dość proste:

• Ogrzewanie 1 metr sześcienny przestrzeni życiowej wymaga 41 watów energii. W związku z tym wymagana wydajność baterii wzrośnie proporcjonalnie do wielkości pomieszczenia.
• Zatem objętość pomieszczenia 5 x 5 x 3 m będzie wynosić 75 m³.
• Do ogrzewania potrzebujemy 3075 watów.

Wykonaj obliczenia dla najczęściej używanych typów grzejników:

• Ogrzewacze żeliwne ze średnią rozpraszalnością ciepła 120 W / przekrój - 26 sekcji.

Zwróć uwagę! Mamy ułamkową liczbę - 25,6 - więc ją zaokrąglają.

• Grzejniki stalowe (140 W) - 22 sekcje.
• Aluminiowe grzejniki (180 W) - 17 sekcji.
• Grzejniki bimetaliczne (200) - 14 sekcji.

Oczywiście, jeśli użyjemy urządzeń o podwyższonej wysokości, wtedy ich moc cieplna będzie znacznie wyższa. W związku z tym liczba sekcji wymaganych do ogrzewania pomieszczeń zmniejszy się.

Prawidłowa instalacja

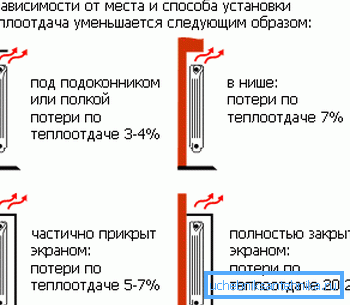

Oprócz rzeczywistej wydajności wymiany ciepła, wielkość grzejnika, który kupujemy dla naszego domu, będzie również zależeć od tego, gdzie go zainstalujemy.

• Tak więc do instalacji wzdłuż ścian i pod parapetami o wysokości 90 cm zwykle kupowane są standardowe modele akumulatorów. W urządzeniach segmentowych szerokość jest regulowana przez dodawanie krawędzi, a produkty panelowe i rurkowe muszą być początkowo wybierane w zależności od potrzebnych wymiarów.
• Wysokie odmiany można stosować na luźnych ścianach. Z reguły charakteryzują się zwiększonym rozpraszaniem ciepła, dlatego są zwykle montowane w dużych pomieszczeniach z nadmiarem otwartej przestrzeni.
• Zastosowanie kompaktowych grzejników o niskim profilu będzie uzasadnione w korytarzach i korytarzach, a także w domach z dużymi otworami okiennymi.

W odniesieniu do określonych liczb należy przestrzegać następujących ograniczeń:

• Aby zapewnić niezakłócony dopływ zimnego powietrza do grzejnika w celu ogrzewania, urządzenie nie może być montowane blisko podłogi. Minimalna szczelina wynosi około 60 mm, a optymalna - 100 - 150 mm.
• To samo dotyczy odległości od górnej krawędzi akumulatora do parapetu. Aby gorące powietrze swobodnie przenikało do pomieszczenia, odstęp między tymi elementami musi wynosić co najmniej 100 mm.

Zwróć uwagę! Jeśli używasz modelu wymiarowego, to w samym parapecie musisz zrobić dziury na uwolnienie ciepłego powietrza, dekorując je specjalnymi kratkami. Nawiasem mówiąc, instalacja takich kratek może częściowo rozwiązać problem tworzenia się kondensatu na szkle z powodu ich ogrzewania.

• Pożądane jest dobranie szerokości grzejnika tak, aby obejmował prawie cały otwór okna (co najmniej 75 - 80% odległości od stoku do stoku). W takim przypadku urządzenie będzie miało wystarczającą moc, aby utworzyć tak zwaną kurtynę termiczną, która zapobiega pojawianiu się przeciągów.

Wniosek

Wybierając rozmiar grzejników, należy najpierw zwrócić uwagę na ich zgodność z zadaniem stojącym przed systemem ogrzewania pomieszczenia. Jak widać, w procesie wybierania i instalowania akumulatorów istnieje szereg subtelności, więc przed rozpoczęciem zakupu i instalacji należy obejrzeć film prezentowany w artykule, aby uzyskać więcej informacji.
