Grzejniki z miedzi i aluminium - bezkompromisowa wydajność

Od 1857 r., Oficjalna data urodzenia dla wszystkich znających się z akumulatorem, minęło dużo czasu. Zamiast żeliwa inne metale stały się szeroko stosowane, na przykład aluminium i stal, pojawiły się grzejniki bimetaliczne, w których połączono dwa rodzaje metalu jednocześnie. Każdy z konkurentów ma swoje mocne i słabe strony, na przykład grzejniki bimetaliczne zasługują na uwagę ze względu na wyjątkowy transfer ciepła.

Konkurenci grzejników miedziano-aluminiowych

Najczęściej klasyfikacja grzejników podawana jest w zależności od rodzaju metalu użytego do jego produkcji.

Ogólnie rzecz biorąc, istnieją:

• baterie żeliwne - uważany za klasykę. Wyróżniają się wyjątkową trwałością, a ich systemy grzewcze wyróżniają się wysoką bezwładnością. Producenci zwykle wskazują maksymalny czas życia około 30-35 lat, ale wygląda to na reasekurację.

Zwróć uwagę! Niektóre z pionierskich akumulatorów (które zostały wypuszczone w fabryce Sangalli w XIX wieku) nadal działają w ramach systemu ogrzewania pałacowego. Więc z problemami długowieczności nie powstanie.

• stal - niska cena i doskonałe przewodnictwo cieplne to główne atuty grzejników stalowych;

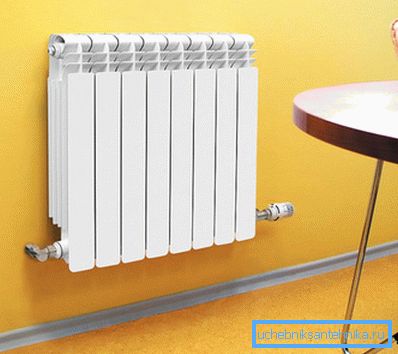

• aluminium - w porównaniu z analogami surówki żelaza i stali jest korzystnie alokowany przy niewielkiej wadze. Jednak wstrząsy hydrauliczne są źle tolerowane, a przy zastosowaniu miedzianych elementów łączących tworzą parę galwaniczną, co powoduje skrócenie żywotności;

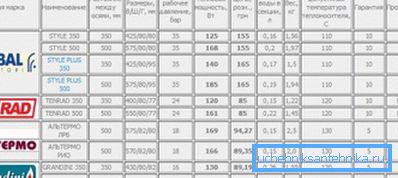

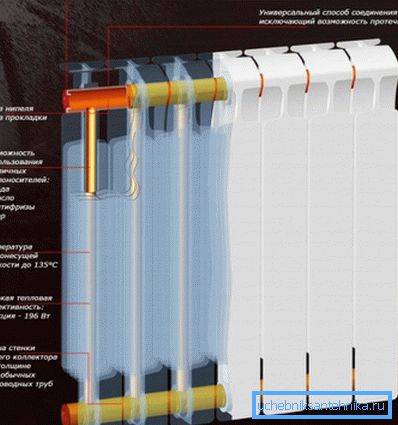

• bimetaliczny baterie - w konstrukcji takich urządzeń stosuje się 2 metale. Na rynku są modele wykorzystujące stal i aluminium, a także urządzenia miedziano-aluminiowe. Te ostatnie charakteryzują się maksymalną wydajnością w porównaniu ze wszystkimi wymienionymi grzejnikami.

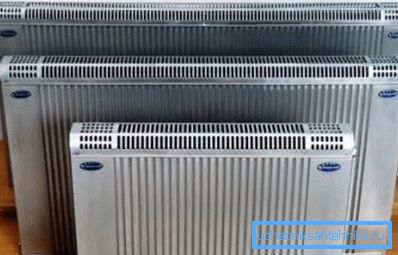

Wszystko, co musisz wiedzieć o grzejnikach miedziano-aluminiowych

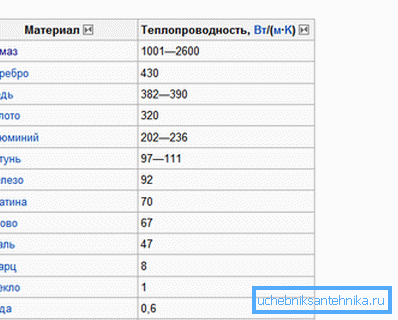

W bimetalowych radiatorach wykonanych z aluminium wykonuje się lamele, a stalowa lub miedziana rura może pełnić rolę grzejnika. Jego lepsza przewodność cieplna przemawia na korzyść miedzi, jeśli dla stali wskaźnik ten wynosi 47 W / m • K, wówczas miedź ma około 400 W / m • K. Większość przewodności cieplnej oprócz srebra (430 W / m • K).

Urządzenia całkowicie wykonane z miedzi kosztują dużo, a zastosowanie aluminium może znacznie obniżyć koszty, przy zachowaniu dość wysokiej wydajności. Aluminium ma przewodność cieplną większą niż 200 W / m • K, co wystarcza do szybkiego nagrzania pomieszczenia.

Zalety połączenia miedzi i aluminium

Grzejniki miedziano-aluminiowe niemal we wszystkich parametrach omijają stalowe i żeliwne odpowiedniki.

Zalety takich grzejników to:

• wysoka przewodność cieplna, a zatem większa wydajność przy równej powierzchni;

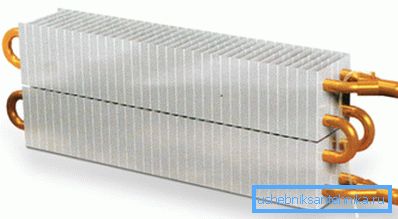

• Takie konstrukcje są produkowane w jednym kawałku, tzn. Płyty aluminiowe są po prostu zakładane i lutowane do rurki miedzianej (cewki) w fabryce. W porównaniu z urządzeniami segmentowymi ryzyko wycieku jest znacznie mniejsze;

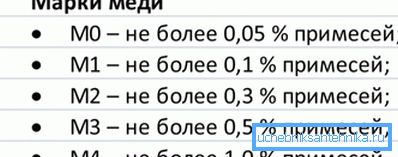

• tylko miedź zetknie się z wodą, a ta jest odporna na korozję. Ponadto, do wytwarzania cewki używa się tylko oczyszczonego metalu, udział zanieczyszczeń w nim nie przekracza 0,01%;

• w porównaniu z żeliwnym radiatorem, analog miedziowo-aluminiowej o porównywalnej wielkości waży około 4-5 razy mniej, co czyni instalację łatwiejszą, a mocowanie może być nie tak mocne, jak w przypadku żeliwnych baterii;

• wewnętrzna powierzchnia miedzianej rury nigdy nie jest pokryta warstwą kamienia i po 10 latach użytkowania pozostanie tak gładka, jak w chwili zakupu;
• Biorąc pod uwagę, że urządzenie jest wykonane w jednym kawałku, może bez problemu wytrzymać ciśnienie robocze w systemie grzewczym (około 8-12 atmosfer). Rura miedziana wytrzyma bez problemów i krótkotrwałego wzrostu ciśnienia do 20 i powyżej atmosfer. Umożliwia to stosowanie grzejników miedziano-aluminiowych w niestabilnych systemach grzewczych.

O kompatybilności miedzi i innych metali

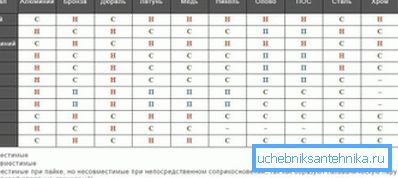

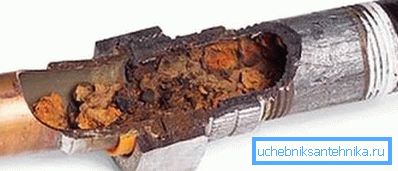

W przypadku zastosowania grzejników miedziano-aluminiowych w systemie grzewczym obowiązują pewne ograniczenia dotyczące materiału rurociągu (zasilanie i rozładowanie). Faktem jest, że w przypadku niektórych metali, w bezpośrednim kontakcie z miedzią tworzy się para galwaniczna, co prowadzi do szybkiego zniszczenia skrzyżowania.

Zwróć uwagę! Zniszczenie nie nastąpi, jeśli pomiędzy metalami znajduje się warstwa neutralnego materiału, a sam system ma niezawodny grunt (czyli nie ma mikroprądów).

Dlatego też, jeśli grzejnik miedziano-aluminiowy jest nadal zainstalowany w mieszkaniu, to pożądane jest, aby zrezygnować z rur stalowych. Opcjonalnie można rozważyć zastosowanie rur miedzianych, ale będzie to bardzo kosztować, a niezawodność połączenia rur miedzianych nie będzie równa. Optymalny można uznać za wariant wykorzystania rurociągu wzmocnionego PP.

Rodzaje grzejników miedziano-aluminiowych

Podział na typy jest raczej arbitralny, ponieważ konstrukcja pozostaje taka sama - ta sama rura miedziana, na której znajdują się aluminiowe płyty.

Możesz wyróżnić:

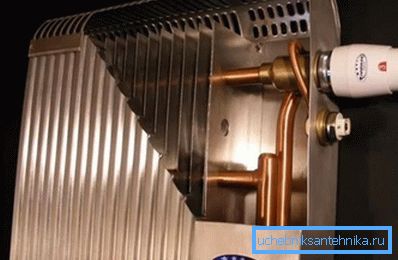

• grzejniki - najczęściej wyglądają jak słodkie grzejniki panelowe. Nieatrakcyjna konstrukcja miedzianej rurki z płetwami ukryta jest za piękną metalową obudową. W górnej części obudowy znajdują się otwory kierujące ciepłe powietrze do pomieszczenia;

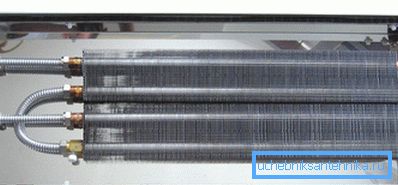

• konwektory - ten sam projekt, a cena jest porównywalna.

Główna różnica między konwektorem a grzejnikiem polega na zasadzie działania. Tak więc, w przypadku grzejnika, promieniowanie podczerwone (to jest termiczne) jest bardziej charakterystyczne, aw przypadku konwektora powietrze stale przepływa przez niego, to znaczy, obserwuje się przepływ powietrza.

Klasyfikacja bierze pod uwagę, jaki procent przenikania ciepła występuje w promieniowaniu podczerwonym i konwekcji. Jeśli udział konwekcji wynosi mniej niż 75%, to urządzenie można bezpiecznie przypisać do klasy grzejników.

Praktyka obsługi grzejników miedziano-aluminiowych

Takie urządzenia nie mogą być zalecane do powszechnego użytku. Na przykład, przy scentralizowanym ogrzewaniu, skład chłodziwa jest daleki od ideału, z czasem miejsce lutowia będzie musiało płynąć.

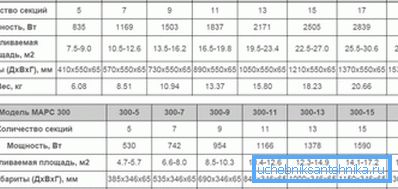

Zwróć uwagę! Obecnie większość producentów grzejników miedziano-aluminiowych w reklamie podkreśla, że ​​to właśnie ich grzejniki zostały opracowane z uwzględnieniem specyfiki centralnego ogrzewania w Rosji i dają im znaczną gwarancję. Nie jest to nic więcej jak sztuczka specjalisty od marketingu, a gdy bateria się nie powiedzie, nadal będziesz musiał udowodnić, że działał zgodnie ze wszystkimi zasadami, więc najlepiej powstrzymać się od eksperymentowania i ograniczyć się do zwykłych baterii.

Jeśli autonomiczny system ogrzewania jest zainstalowany w prywatnym domu, a cała praca jest wykonywana ręcznie, wtedy takie urządzenia mogą być dobrze wykorzystane.

W tym samym czasie potrzebujesz:

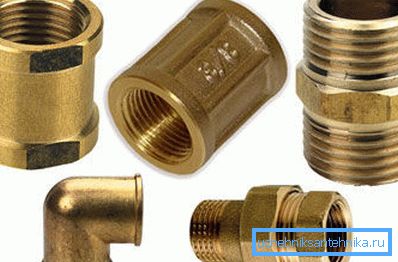

• instalować zawory odcinające wykonane wyłącznie z mosiądzu, brązu. Miedź jest w pełni kompatybilna z tymi metalami - to znaczy, nie będzie żadnej potencjalnej różnicy podczas pracy;

• rury powinny być miedziane, polipropylenowe lub metaloplastyczne. Lepiej jest zapomnieć o toczeniu stali;
• Pożądane jest kontrolowanie składu chłodziwa i nie stosowanie różnych dodatków, ponieważ jest mało prawdopodobne, aby zwiększyły trwałość systemu grzewczego.

Montaż grzejnika miedziano-aluminiowego

Przed instalacją należy porównać parametry instalacji grzewczej i charakterystykę techniczną grzejnika, aby ocenić, czy może on działać przez dłuższy czas w takich warunkach.

Zwróć uwagę na następujące parametry:

• ciśnienie w układzie - nie może przekroczyć 20 atmosfer;
• nośnik ciepła nie powinien być ogrzewany powyżej 130 ° C;
• Płyn chłodzący Ph nie powinien przekraczać 7-9;
• zawartość tlenu jest również znormalizowana - maksymalny poziom wynosi 0,02 μg / l.

Jeśli chodzi o instalację samego grzejnika, instrukcja nie różni się od instalacji konwencjonalnej baterii.

Konieczne jest:

• zdemontuj starą baterię;
• zainstalować elementy mocujące w ścianie (przy użyciu grzejnika ściennego);
• powiesić nową baterię;
• podłączyć rury wlotowe i wylotowe do wlotu i wylotu, zainstalować zawory odcinające i sterujące;
• sprawdź szczelność systemu.

Zwróć uwagę! Niektórzy producenci nie dbają o łatwość instalacji grzejników. Wejścia mogą znajdować się blisko siebie, więc nie będzie działać na 2 narożnikach. Musisz zwracać na to uwagę przy zakupie.

Podsumowując

Zastosowanie grzejników miedziano-aluminiowych może znacznie poprawić efektywność ogrzewania. Efekt ten uzyskuje się dzięki wysokiej przewodności cieplnej żeber miedzianych i aluminiowych. Stosunkowo niski rozkład takiego urządzenia można wytłumaczyć wysoką ceną i pewnymi ograniczeniami związanymi z zastosowaniem rur miedzianych w konstrukcji.

Film na ogół pokazuje zasadę działania i urządzenie radiatora miedziano-aluminiowego.
