Grzejniki żeliwne: cechy konstrukcyjne, wzór do obliczania

Żeliwa sowieckie grzejniki są dobrze znane wielu właścicielom starych mieszkań lub domów wiejskich, w których urządzenia grzewcze nie zmieniły się od ponad dwudziestu lat.

Dzisiaj, zamiast starych nieporządnych baterii, można kupić lżejsze, stylowe i niedrogie grzejniki przeznaczone do aranżacji autonomicznych lub scentralizowanych systemów.

Wydawałoby się, że ciężkie konstrukcje z żeliwa całkowicie straciły na znaczeniu, ale w rzeczywistości te urządzenia wciąż są produkowane. Co więcej, nowoczesne grzejniki żeliwne są chętnie kupowane przez ludzi w różnych krajach świata i okazuje się, że istnieje wiele oczywistych powodów.

W tym artykule porozmawiamy o tym, czym jest nowoczesny grzejnik żeliwny i jakie są jego zalety i wady. W oparciu o informacje przedstawione w tym artykule, będziesz mógł wyciągnąć odpowiednie wnioski i zdecydować, czy kupić takie baterie do ogrzewania budynków, czy nie.

Podstawowe informacje

Grzejniki żeliwne na nogach lub ich odpowiednikach, przeznaczone do montażu na ścianie, są urządzeniami grzewczymi typu sekcyjnego. Urządzenia te są przeznaczone do pracy w systemach scentralizowanego ogrzewania w budynkach mieszkalnych, publicznych i przemysłowych.

Charakterystyczną cechą tych urządzeń jest znaczna moc cieplna o stosunkowo niewielkich wymiarach. Wybór tej kategorii urządzeń grzewczych do pracy w systemach scentralizowanych nie jest przypadkowy, ponieważ żeliwo jest odporne na korozję pomimo niskiej jakości nośnika ciepła.

Grzejniki wykonane z żeliwa szarego KCH30-6F, mocne i trwałe, jak statystyki pracy poszczególnych modeli ma ponad 70 lat.

Jednak taki zasób jest unikalnym przypadkiem, ponieważ po 30-40 latach następuje całkowita degradacja uszczelek przecięcia, które wymagają wymiany. Co więcej, przez trzy do czterech dekad, wewnętrzne kanały wypełnione chłodziwem, stają się nakrapiane z ulgą.

Pojawienie się reliefów jest spowodowane obecnością dużej ilości mikrowyraz w środku chłodzącym, który przez długi czas wpływa na wewnętrzne powierzchnie, takie jak cząstki ścierne.

W wyniku tego, szorstkie ściany gromadzą różne osady na sobie, a pojemność kanałów maleje gwałtownie. Dlatego wybierając, co kupić grzejniki stalowe lub żeliwne, należy zwrócić uwagę na jakość płynu chłodzącego w systemie.

Funkcje konstrukcyjne

Zgodnie z liczbą kanałów w jednej sekcji, typy jednokanałowe i dwukanałowe promienników żeliwnych są różne. Wydajność urządzeń grzewczych (objętość chłodziwa, która może przepłynąć w określonym czasie) zależy od liczby i średnicy kanałów.

Urządzenia do ogrzewania żeliwa różnią się liczbą sekcji i rozmiarami ram. Standardowy komplet zawiera od 4 do 8 sekcji z możliwością zabudowy. Odległość środkową i liczbę sekcji wybiera się zgodnie z konfiguracją otworu okiennego i odległością od tego otworu do podłogi i zgodnie z powierzchnią podłogi.

Które grzejniki żeliwne są lepsze? Najlepsze cechy zostaną wykazane przez odpowiednio dobrany sprzęt.

Ważne: jeśli liczba sekcji przekroczy wymaganą wartość, pomieszczenie będzie gorące i będzie musiało pozostać otwarte przez większość czasu. Faktem jest, że scentralizowany system ogrzewania nie implikuje możliwości regulacji temperatury, a zatem konieczne jest skompensowanie nadmiernego nagrzewania powietrza za pomocą wentylacji. I odwrotnie, jeśli liczba sekcji jest niewystarczająca, pomieszczenie będzie zimne.

Wybierając baterie, oprócz liczby sekcji, należy wziąć pod uwagę takie parametry, jak odległość centrum i głębokość produktu.

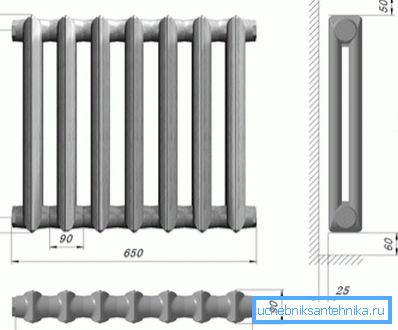

Odległość środka jest odległością od środka górnego wlotu do środka dolnego otworu. W nowoczesnych urządzeniach odległość ta może wynosić od 350 do 1500 mm. Głębokość sekcji wynosi od 50 do 140 mm.

Różne rozmiary pozwalają wybrać urządzenie, które najlepiej pasuje do projektu systemu grzewczego.

Wzór do obliczania liczby sekcji

Przed zainstalowaniem grzejników do ogrzewania pomieszczeń własnymi rękami należy obliczyć odpowiednią liczbę sekcji.

Ważne: Aby zwiększyć lub zmniejszyć liczbę sekcji, używany jest specjalny klucz grzejnika. Klucz wkłada się przez wlot baterii do wymaganej liczby znaków. Każdy znak na klawiszu odpowiada szerokości sekcji, w wyniku czego bateria może zostać skrócona lub zwiększona o tyle, o ile jest to konieczne.

Obliczenia szerokości grzejników można wykonać na dwa sposoby: za pomocą kalkulatora online i niezależnie przy użyciu poniższej formuły.

Zgodnie z normą, aby utrzymać optymalną temperaturę pomieszczenia w pomieszczeniu, urządzenia grzewcze powinny wytwarzać 100 W mocy na 1 m? Do obliczeń stosujemy następującą formułę I = S * 100 / P.

W tej formule

• I - wymagana liczba sekcji;
• S - obszar na terenie;
• P - przenikanie ciepła w jednej sekcji zgodnie z danymi paszportowymi produktu.

W przypadku baterii żeliwnych o odległości centralnej 500 mm wartość "P" wynosi 145 W.

Oprócz wymienionych wcześniej czynników, należy wziąć pod uwagę takie momenty, jak:

• rodzaj oszklenia, ponieważ różne okna charakteryzują się różnymi parametrami szczelności;
• liczba ścian zewnętrznych, ponieważ im więcej, tym większa utrata ciepła;
• dostępność miejsca nad pokojem (poddasze lub ogrzewany strych);
• wysokość sufitu w pomieszczeniu (współczynnik wynosi 1, jeżeli wysokość sufitu wynosi 2,5 metra);
• liczba okien w pokoju.

Zalety i wady

Nowoczesne piękne grzejniki żeliwne wykazują następujące zalety i wady, które należy wziąć pod uwagę przy wyborze odpowiedniej opcji.

Korzyści:

• Odporność na korozję, co jest szczególnie istotne w odniesieniu do scentralizowanych systemów o niskiej jakości płynu chłodzącego;
• Wysoka emisja ciepła;
• Wysoka moc iw rezultacie szybkie nagrzewanie powietrza w pomieszczeniu;
• Długa żywotność (co najmniej 25 lat);
• Niski opór hydrauliczny;
• Duża średnica sekcji kanałów i w rezultacie umiarkowana formacja skali;
• Możliwość wyboru wymaganej liczby sekcji;
• Uniwersalność instalacji (na ścianie, podłodze lub podłodze w połączeniu z uchwytami ściennymi);
• Proste instrukcje instalacji korzystanie z dostępnego narzędzia;
• Wysoka łatwość konserwacji, ze względu na możliwość wymiany uszkodzonego odcinka.

Wady:

• Wysoka cena nowoczesnych modeli, w porównaniu z odpowiednikami aluminiowymi i bimetalicznymi.
• Duża waga, a co za tym idzie, niewystarczająca instalacja na delikatnych ścianach. Co więcej, ponieważ każda sekcja waży średnio co najmniej 7 kg, niemożliwe jest samodzielne wykonanie instalacji bez pomocy.
• Gładka powierzchnia zewnętrzna i konsekwencja złożoności pielęgnacji. Faktem jest, że trudno jest usunąć kurz z takiej powierzchni.

Funkcje znakowania i pakowania

Znakowanie grzejników żeliwnych wykonanych zgodnie z GOST 8690-94 znajduje się w dolnej części sekcji. Oznakowanie zawiera informacje o producencie (znaku towarowym), dodatkowo oznakowanie wskazuje rok produkcji i GOST dla grzejników żeliwnych. Z innymi parametrami urządzenia można znaleźć w grzejniku paszportowym.

Do transportu i długotrwałego przechowywania promienniki żeliwne są pakowane w pojemniki, które chronią przed opadem i uszkodzeniami mechanicznymi.

Wniosek

Pomimo tego, że rynek oferuje szeroką gamę urządzeń grzewczych, nowoczesny grzejnik żeliwny pozostaje popyt. Co więcej, w wielu wyspecjalizowanych sklepach dzisiaj można kupić nie zwykłe nudne "harmonijki", ale modele projektowe z artystycznym odlewaniem lub malowaniem.

Są pytania, które wymagają wyjaśnienia? W takim przypadku zalecamy obejrzenie filmu w tym artykule.
