Grzejniki żeliwne ms-140: charakterystyka techniczna i cechy

25-07-2018
Ogrzewanie

W chwili obecnej w naszym kraju jako urządzenie grzewcze jest najbardziej rozpowszechnionym grzejnikiem żeliwnym MS-140. Niezawodność, trwałość i praktyczność tego urządzenia zostały przetestowane w praktyce od wielu dziesięcioleci. Technologie produkcyjne tych baterii są już przestarzałe, ale wciąż ogrzewają dziesiątki tysięcy budynków mieszkalnych, administracyjnych, biurowych, handlowych, przemysłowych i publicznych w całej Rosji.

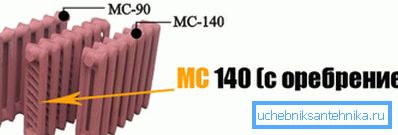

Dzięki tym urządzeniom grzewczym nasi obywatele wiedzą od bardzo dawna.

Dane ogólne

Baterie oferowane przez producentów różnią się liczbą sekcji.

Są wykonane:

  • w 10 sekcjach;
  • w wykonaniu 7-sekcyjnym;
  • w 4 sekcjach.

Zwróć uwagę! Różna liczba sekcji umożliwia umieszczenie grzejnika żeliwnego w pomieszczeniach o różnych rozmiarach. Oznacza to, że możesz wybrać urządzenie, które będzie optymalnie dostosowane do konkretnego pomieszczenia.

Odmiany baterii marki MC

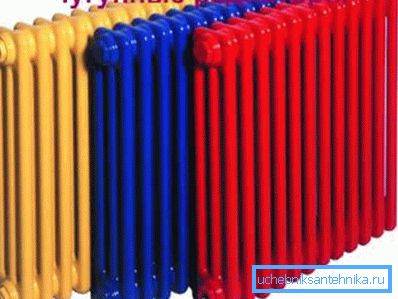

MC-140-500 mają płaską powierzchnię i są pomalowane na różne kolory.

Aby konkurować z bardziej nowoczesnymi rodzajami urządzeń, producenci żeliwnych akumulatorów musieli rozszerzyć tę linię produktów.

Obecnie na rynku rosyjskim prezentowane są następujące modele.

  1. Grzejniki żeliwne MS-140-500 są produkowane przez Republikę Białorusi. To urządzenie zostało poddane kilku ulepszeniom. Teraz jego powierzchnia ma z reguły płaski widok. Ponadto produkt jest dostarczany już pomalowany w różnych kolorach.
  2. Bateria MS-140-500 na 7 elementów grzejnych. To jest frontalna wersja poprzedniego modelu.
  3. Analogowe MC-140-300. To urządzenie wyróżnia szczelina między sutkami o średnicy 300 milimetrów.
  4. Model МС-140-108 nie wymaga znacznej konserwacji i nie wymaga ciągłej konserwacji.

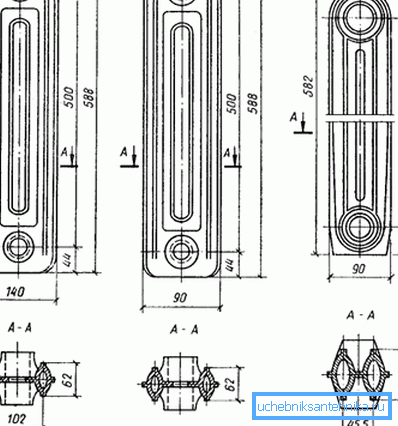

Różnica między różnymi modelami urządzeń.
  1. Grzałki promienników żeliwnych MS-140-180 i 98 mają szczeliny między smarowniczkami 108 i 98 milimetrów. Wyprodukowane urządzenia, takie jak poprzednie, Rosja i Ukraina.

Dzięki tak szerokiemu wyborowi produktów właściciele nieruchomości mogą optymalnie zorganizować ogrzewanie w domu.

Walory i cechy

Opisane urządzenia grzewcze są przeznaczone do przesyłania energii cieplnej z systemu grzewczego do budynków publicznych, mieszkalnych, przemysłowych i innych. Przeznaczone są do pracy z temperaturą cieczy do +130 stopni i ciśnieniem roboczym (nadmiarowym) medium do 0,9 MPa. Produkty są wytwarzane zgodnie ze Standardem Stanowym nr 3113/2005 oraz specyfikacją nr 4935/005 / 00288372/05.

Zalety akumulatorów żeliwnych

  1. Wysoki stopień odporności na korozję. Ta jakość żeliwa wynika z faktu, że podczas pracy na jego powierzchni gromadzi się "sucha rdza". Chroni również materiał przed korozją.
  2. Żeliwo ma dobrą odporność na zużycie.. Zanieczyszczenia i brud wewnątrz systemu nie są dla niego szkodliwe.
  3. Doskonały poziom bezwładności cieplnej. Baterie żeliwne, po 60 minutach od wyłączenia ogrzewania, zatrzymują około 30 procent ciepła. W analogach stali ten parametr wynosi tylko 15 procent.
  4. Bardzo długi okres użytkowania. Urządzenie wysokiej jakości może trwać około 100 lat. Producenci gwarantują 15/25 lat bezawaryjnej pracy.

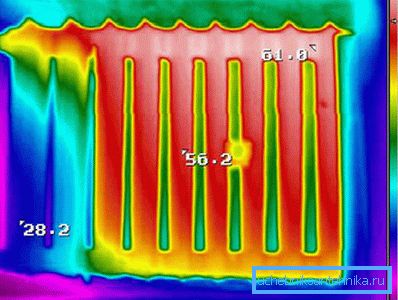

Zdjęcie termiczne pokazuje, że część baterii jest zatkana gruzem, co oznacza, że ​​należy ją wyczyścić.
  1. Duży przekrój wewnętrznej przestrzeni sekcji. Z tego powodu baterie muszą być czyszczone tylko raz na kilka lat.

Zwróć uwagę! Żeliwo ze względu na swoją strukturę nie może być katalizatorem elektrochemicznego typu korozji. Innymi słowy - materiał nie wchodzi w konflikt ze stalowymi i plastikowymi rurami grzewczymi.

  1. Cena takich grzejników jest stosunkowo niewielka..

Charakterystyka grzejników

Teraz trochę o technicznych właściwościach tych produktów. Są nieco inne dla wszystkich modeli marki MC. Jako przykład przedstawiamy dane dotyczące akumulatorów MC-140-98.

Parametr Znaczenie
Kraj pochodzenia Rosja, Ukraina
Temperatura chłodziwa +130 stopni Celsjusza
Ciśnienie robocze 9 barów
Ciśnienie (Opressovoe) 15 barów
Typ baterii przekrojowy
Liczba kanałów w jednej sekcji 2
Objętość nośnika ciepła w jednej sekcji 1,35 litra
Powrót termiczny jednej sekcji 175 watów
Masa jednego elementu 6,2 kg
Szerokość jednej sekcji 98 mm
Rozstaw otworów na sutki 5/4 cala
Materiał uszczelki między sekcjami żaroodporny rodzaj gumy
Materiał korków i odcinków żeliwa szarego MF / 10 (zgodnie z normą państwową nr 1412)
Materiał na sutki żeliwo ciągliwe KCh / 30 / 6F (zgodnie z państwem nr 1215) lub stal 08 / KP, 08 / PS (zgodnie z państwem nr 1050)
Gwintowany otwór G-1 1/4

Zwróć uwagę! Instrukcja mówi, że ze względu na cienkość grubości ścianek elementów grzejnika nie wolno kategorycznie rzucać urządzeń grzewczych. Z powodu wstrząsów podczas transportu urządzenia mogą ulec poluzowaniu połączeń smoczka.

Na tej podstawie, przed uruchomieniem systemu ogrzewania, należy przeprowadzić próby ciśnieniowe (testy hydrauliczne) akumulatorów własnymi rękami. Jeśli przepłyną w dowolnym miejscu, konieczne będzie dokręcenie brodawek w tych miejscach.

Przepuścić wtyczkę.

Grzejniki są zawsze wyposażone w dwie wtyczki (przez przejście) z gwintem prawostronnym i dwoma stoperami (głuchymi) z gwintem lewostronnym, pół cala. W oddzielnej kolejności można zmienić cały zestaw.

Wniosek

Żeliwa żeliwne, mimo że są używane bardziej nowoczesne urządzenia, nie straciły na aktualności. Są niezawodne, trwałe i dość tanie. Film w tym artykule będzie kontynuował ten temat.
