Grzejniki żeliwne: zalety i wady, połączenie, eliminacja

Jak dobre są nowoczesne grzejniki żeliwne z alternatywnymi rozwiązaniami? Kiedy jest uzasadnione korzystanie z nich podczas instalacji systemu grzewczego? Jak wiele służą i ile ciepła daje? W naszym artykule postaramy się odpowiedzieć na te i wiele innych pytań.

Mocne i słabe strony

Na początek porównajmy grzejniki żeliwne z innymi urządzeniami grzewczymi konkurującymi z nimi na współczesnym rynku. Jak zatem mają swoje podstawowe cechy techniczne?

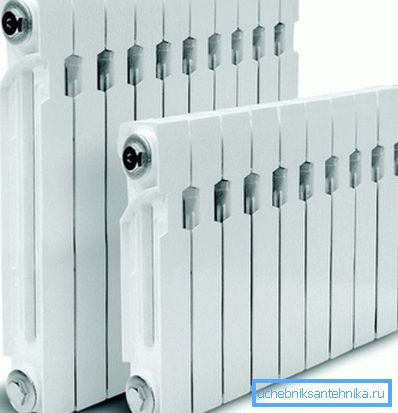

Uwaga: wartości są dość arbitralne. Rozprzestrzenianie się charakterystyk między rzeczywistymi urządzeniami wynika z rozmiaru przekroju, grubości jego ścian i obszaru płetw.

Jak łatwo zauważyć, właściwości baterii żeliwnych nie są imponujące: dość przeciętny transfer ciepła przylega do niskiej wytrzymałości mechanicznej. Spróbujmy podkreślić zalety i wady grzejników żeliwnych.

Plusy

• Odporność na korozję (w tym elektrochemiczny). Żeliwo toleruje długotrwały kontakt z wilgotnym powietrzem lub wodą nasyconą tlenem. Ponadto nie tworzy par galwanicznych z żadnym metalem stosowanym w obwodach grzewczych. Dla porównania: rejestry stalowe nie tolerują rozładowania systemów grzewczych na lato; Aluminium jest aktywnie niszczone we wspólnym obwodzie z miedzianymi rurami lub kształtkami.

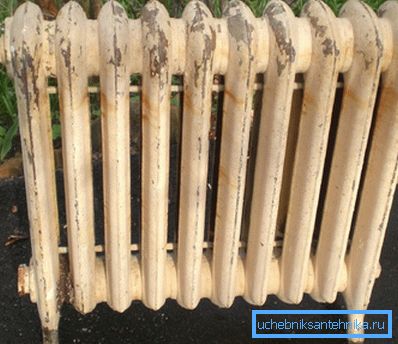

• Trwałość. Żywotność grzejników żeliwnych grzewczych deklarowana przez producentów wynosi co najmniej 25 lat; w rzeczywistości najstarsze urządzenia grzewcze z żeliwa są już w drugim wieku. Z reguły motywem ich wymiany jest zmiana wymagań estetycznych lub szlamu prasowanego w odcinkach, który trudno jest usunąć przez zwykłe pranie.

• Niski opór hydrauliczny. Kolektory i kanały sekcji są wystarczająco szerokie, aby nie opóźniać przepływającej przez nie wody przy minimalnym nacisku. Ze względu na tę właściwość systemy grzewcze z żeliwnymi grzejnikami mogą pracować nie tylko z wymuszonym, ale również z naturalną cyrkulacją - dzięki konwekcji wody podgrzewanej przez kocioł.
• Duża masa i solidna wewnętrzna objętość sekcji zapewniają znaczną bezwładność cieplną układu.. Po rozgrzaniu kontur ostygnie wystarczająco wolno. Właściwość ta jest bardzo przydatna przy stosowaniu kotła na paliwo stałe: spadek temperatury w pomieszczeniu między rozpałką będzie minimalny.
• Wreszcie cena krajowej części żelaza jest znacznie niższa., niż stal lub bimetale i mniej więcej na tym samym poziomie co aluminium.

Aby wyjaśnić: produkcja grzejników żeliwnych jest ustalana zarówno w samej Rosji, jak iw sąsiednich krajach. Logistyka i cła mogą przesuwać saldo rzeczywistych cen w tym czy innym kierunku.

Przeciw

• Żeliwo jest względnie kruche. Obawia się nie tylko wysokiego ciśnienia wewnętrznego, ale także mechanicznych efektów. Oznacza to jednak najsurowsze wymagania dotyczące sprzętu ładującego.

• Znaczna masa i wewnętrzna objętość sekcji mają odwrotną stronę: baterie wymagają jakości łączników i mogą być montowane wyłącznie na głównej ścianie.

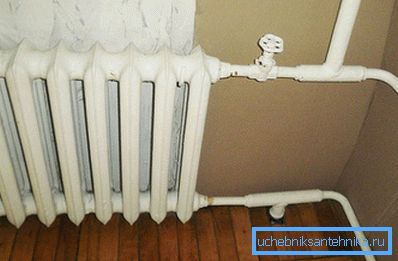

• Wygląd nowoczesnych baterii żeliwnych jest daleka od niezdarnych produktów radzieckich, ale wyraźnie gorszy od aluminiowych lub bimetalicznych urządzeń grzewczych.

Zważaj za i przeciw

Baterie żeliwne idealnie nadają się do samodzielnego obiegu z kotłem na paliwo stałe. Ogrzewanie domku letniskowego z grzejnikami żeliwnymi to świetny pomysł, ale chcę ostrzec przed ich użyciem w systemach centralnego ogrzewania, pomimo długiego doświadczenia w używaniu żeliwa w tym zakresie.

Połączenie

Okucia

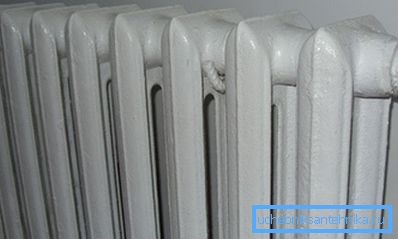

Jak podłączyć baterię żeliwną własnymi rękami? Tradycyjnie złącza na grzałki są stosowane na liniach; Połączenie jest zapewnione przez wtyczkę chłodnicy i nakrętkę zabezpieczającą. Szczelność połączenia zapewnia nawijanie lnu sanitarnego (najlepiej za pomocą farby lub szczeliwa silikonowego).

Instrukcje instalacji grzejnika są następujące:

1. Nakrętka zabezpieczająca i zaślepka są kolejno przykręcane do długich gwintów tulei;
2. Grzejnik jest wywieszony w taki sposób, że wkładki są współosiowe z kolektorami i wchodzą do nich 2 - 3 centymetry.
3. Korki są przewijane i napędzane przez wkładkę, wkręcane w gwinty zewnętrznej części.
4. Następnie są one dokręcane za pomocą nakrętek zabezpieczających - również, oczywiście, z uzwojeniem.

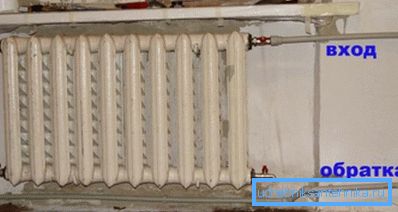

Ostatnio jednak coraz częściej stosowane są instalacje amerykańskich kobiet - odpinane okucia z nakrętkami kielichowymi.

W takim przypadku instalacja wygląda inaczej:

1. Żuraw z amerykańskim zamontowanym na akumulatorze współosiowo zbieranym liniowej.
2. Mate American wkręca się w korek grzejnika przez przejście.
3. Nakrętka łącząca jest przynętą i dokręcana za pomocą klucza z umiarkowaną siłą.

Przydatne rzeczy

Podczas instalacji warto pamiętać o kilku rzeczach.

Sprawność grzejników żeliwnych (nazwijmy to stosunek ich rzeczywistej mocy cieplnej do tabliczki znamionowej) będzie maksymalna z następującymi schematami połączeń:

• Z liczbą sekcji do 10 - bok;

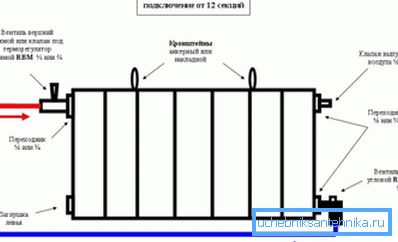

• Z liczbą przekrojów powyżej 10 - przekątną.

Można uniknąć zamulania akumulatora, podłączając go w układzie oddolnym. Ciągły ruch chłodziwa przez dolny kolektor nie pozwoli na zatrzymanie się w nim osadu. W innych przypadkach zaleca się, aby dolny zaślepiony korek był wyposażony w kran do płukania.

Uwaga: dotyczy to przypadków, gdy urządzenia grzewcze z żeliwa działają w systemie DH. W obwodzie autonomicznym wszystkie zawieszenia są szybko gromadzone w zbiorniku z błotem i nie stwarzają problemów w przyszłości.

Przy okazji, o deklarowanej mocy: producenci podają wartości delta temperatury między chłodziwem a powietrzem w ogrzewanym pomieszczeniu o temperaturze 70 stopni (na przykład 90 / 20С). Zmniejszenie delty dwukrotnie pociąga za sobą, jak łatwo zgadnąć, dwukrotny spadek wymiany ciepła.

Przecięcia przecięć

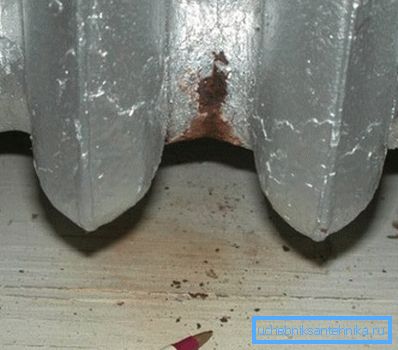

Głównym problemem baterii żeliwnych są przecieki międzysekcyjne. Paronityczne uszczelki pomiędzy sekcjami po licznych cyklach ogrzewania i chłodzenia (oraz towarzyszące rozszerzanie i kurczenie się sekcji) tracą swoją elastyczność, a gdy następnym razem temperatura spadnie na jeden z kolektorów, działa wilgoć.

Problem rozwiązano na trzy sposoby:

• Resetowanie systemu grzewczego na lato. Żywotność grzejników żeliwnych w kontakcie z wilgotnym powietrzem prawie nie ulega zmniejszeniu.
• Sworzeń do wkręcania. Aby to zrobić, przy zdjętym obwodzie otwiera się zaślepka chłodnicy, a przez nią w kolektorze wkładany jest klucz chłodnicy - stalowy pręt spłaszczony na jednym końcu. Brodawka obraca się w kierunku przeciwnym do ruchu wskazówek zegara (po stronie zaślepki nici zawsze pozostawia się).
• Przy dużej liczbie nieszczelności grzejnik zostaje całkowicie przeniesiony wraz z wymianą wszystkich uszczelek. W przypadku braku dostępnych na rynku produktów Paronitovyh uszczelki można wyciąć z niechcianej kamery samochodowej.

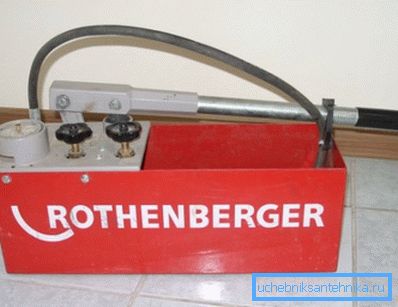

Po każdym rozhermetyzowaniu bateria żeliwna jest koniecznie sprawdzana pod ciśnieniem lub testowana ciśnieniowo za pomocą ręcznej pompy.

Jaki jest nacisk ciśnieniowych grzejników żeliwnych w środowisku domowym? Z reguły trochę więcej działa obwód ciśnieniowy. W przypadku układu autonomicznego wystarczy 3 kgf / cm2, dla DH pożądane jest przeprowadzenie badań przy 6 kgf / cm2.

Wniosek

Jak widać, pomimo ich wieku, ogrzewanie grzejników żeliwnych nadal jest popytem w nowoczesnych systemach grzewczych. Film w tym artykule pomoże czytelnikowi dowiedzieć się więcej o jego funkcjach. Sukcesy!
