Hydrauliczne obliczenia systemu grzewczego: prawie

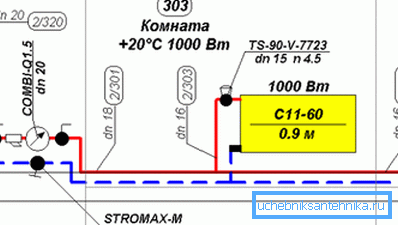

Co to jest obliczenie hydrauliczne systemu grzewczego? Jakie wartości wymagają obliczeń? Wreszcie najważniejsze: jak je obliczyć, nie mając dokładnych wartości oporu hydraulicznego wszystkich sekcji, urządzeń grzewczych i elementów zaworów? Zrozummy to.

Czego oczekujemy
Dla każdego systemu grzewczego najważniejszym parametrem jest jego moc cieplna.
Określa ją:
- Temperatura chłodziwa.
- Moc cieplna urządzeń grzewczych.
Uwaga: dokumentacja ostatni jest parametr do ustawiania temperatury delta pomiędzy temperaturą płynu chłodzącego i powietrza w pomieszczeniu ogrzewanym 70 C. Zmniejszenie przyrostu temperatury dwukrotnie spowodować zmniejszenie o połowę pojemności cieplnej.
Zostawimy metody obliczania mocy cieplnej za kulisami: mają one wystarczającą ilość poświęconych im tematów.
Jednak aby zapewnić przesył ciepła z autostrady lub kotła do urządzeń grzewczych, ważne są dwa parametry:
- Wewnętrzny odcinek rurociągu, związany z jego średnicą.

- Natężenie przepływu w tym rurociągu.
W autonomicznym systemie grzewczym z wymuszonym obiegiem ważne jest, aby znać jeszcze kilka wartości:
- Opór hydrauliczny konturu. Obliczenie oporu hydraulicznego instalacji grzewczej określi wymagania dotyczące ciśnienia wytwarzanego przez pompę obiegową.
- Natężenie przepływu chłodziwa przez obwód, określone przez działanie pompy cyrkulacyjnej systemu grzewczego z odpowiednią głowicą.
Problemy
Jak mówią w Odessie, "oni są".
Aby obliczyć całkowitą rezystancję hydrauliczną obwodu, należy wziąć pod uwagę:
- Odporność prostych odcinków rur. Jest on określony przez ich materiał, średnicę wewnętrzną, natężenie przepływu i stopień szorstkości ścian.

- Odporność na każdą zmianę skrętu i średnicy.
- Rezystancja każdego elementu zaworowego.
- Odporność wszystkich urządzeń grzewczych.
- Rezystancja wymiennika ciepła kotła.
Zbieranie wszystkich niezbędnych danych razem stanie się oczywistym problemem nawet w najprostszym schemacie.
Co robić
Formuły
Na szczęście, dla autonomicznego systemu ogrzewania, hydrauliczne obliczenia ogrzewania mogą być wykonane z akceptowalną dokładnością i bez wchodzenia w dziczy.
Natężenie przepływu
Od dołu jest ograniczona wzrostem różnicy temperatur między przepływem a powrotem, a jednocześnie zwiększonym prawdopodobieństwem przewietrzenia. Szybki przepływ wymusza przepływ powietrza z mostów do automatycznego odpowietrznika; powolny nie poradzi sobie z tym zadaniem.
Z drugiej strony, zbyt szybki przepływ będzie nieuchronnie generował hałas hydrauliczny. Elementy zaworów i zwojów butelkowania będą źródłem denerwującego szumu.

W przypadku ogrzewania zakres dopuszczalnych natężeń przepływu wynosi od 0,6 do 1,5 m / s; jednak obliczanie innych parametrów jest zwykle wykonywane dla wartości 1 m / s.

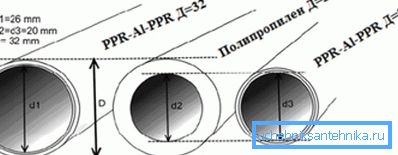

Średnica
Przy znanej mocy cieplnej najłatwiej jest ją podnieść zgodnie z tabelą
Wewnętrzna średnica rury, mm | Strumień ciepła, W przy Dt = 20С | ||
Prędkość 0,6 m / s | Prędkość 0,8 m / s | Prędkość 1 m / s | |
8 | 2453 | 3270 | 4088 |
10 | 3832 | 5109 | 6387 |
12 | 5518 | 7358 | 9197 |
15 | 8622 | 11496 | 14370 |
20 | 15328 | 20438 | 25547 |
25 | 23950 | 31934 | 39917 |
32 | 39240 | 52320 | 65401 |
40 | 61313 | 81751 | 102188 |
50 | 95802 | 127735 | 168669 |
Nacisk na głowę
W wersji uproszczonej oblicza się ją za pomocą wzoru H = (R * I * Z) / 10000.
W tym:
- H jest żądaną wartością szczytową w metrach.

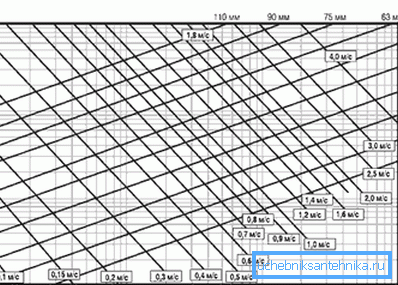

- I - Strata ciśnienia w rurze, Pa / m. W przypadku prostego odcinka rury o obliczonej średnicy przyjmuje on wartość w przedziale 100-150.
- Z jest dodatkowym współczynnikiem kompensacji, który zależy od dostępności dodatkowego wyposażenia w obwodzie.
Elementy konturowe | Wartość współczynnika |
Armatura i wyposażenie | 1,3 |
Głowice termostatyczne i zawory | 1.7 |

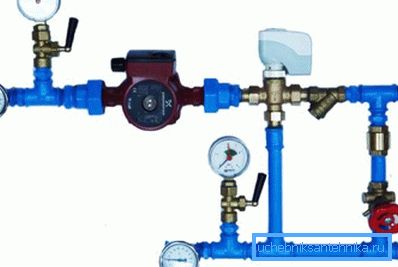

Mikser z zaworem trójdrogowym lub dwudrogowym | 1.2 |

Jeśli system zawiera kilka elementów z listy, odpowiednie współczynniki są mnożone. Tak więc, dla systemu z zaworami kulowymi, gwintowanymi łącznikami do rur i termostatem, który reguluje przepuszczalność butelkowania, Z = 1,3 * 1,7 = 2,21.
Wydajność
Instrukcja obliczania własnymi rękami wydajność pompy nie jest również bardzo skomplikowana.
Wydajność oblicza się za pomocą wzoru G = Q / (1,163 * Dt), w którym:
- G - wydajność wm3 / godz.
- Q to moc cieplna obwodu wyrażona w kilowatach.
- Dt oznacza różnicę temperatur między liniami zasilającymi i powrotnymi.
Przykład
Podajmy przykład hydraulicznego obliczenia układu ogrzewania dla następujących warunków:
- Temperatura delta pomiędzy przewodami zasilającymi i powrotnymi jest równa standardowemu 20 stopni.
- Moc cieplna miedzi - 16 KW.
- Całkowita długość jednoprzewodowej butelkowania Leningradka wynosi 50 metrów. Urządzenia grzewcze są połączone równolegle z butelkowaniem. Brak termostatów, przerwanie napełniania i obwodów wtórnych z mikserami.
Więc zaczynajmy.
Minimalna średnica wewnętrzna według powyższej tabeli wynosi 20 milimetrów przy prędkości przepływu co najmniej 0,8 m / s.

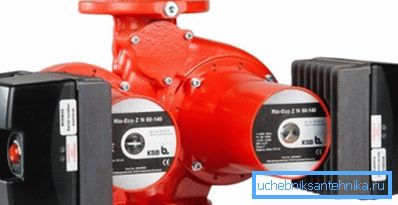

Przydatne: nowoczesne pompy cyrkulacyjne często mają schodkową lub, wygodniej, płynną regulację wydajności. W tym ostatnim przypadku cena urządzenia jest nieco wyższa.

Optymalna głowica dla naszego przypadku będzie (50 * 150 + 1,3) / 10000 = 0,975 m. Faktycznie, w większości przypadków parametr ten nie musi być obliczany. Różnica w systemie ogrzewania budynku mieszkalnego, który zapewnia w nim cyrkulację - tylko 2 metry; jest to dokładnie minimalna wartość bezwzględnej większości pomp mokrego wirnika.
Wydajność oblicza się jako G = 16 / (1,163 * 20) = 0,69 m3 / godzinę.
Wniosek
Mamy nadzieję, że powyższe metody obliczeniowe pomogą czytelnikowi obliczyć parametry jego własnego systemu grzewczego, bez wchodzenia w dżunglę złożonych formuł i danych referencyjnych. Jak zawsze dołączone wideo oferuje dodatkowe informacje. Sukcesy!
