Ilość wody w grzejniku: dokumentacja i średnie dane

Ilość chłodziwa w jelitach grzejników dla wielu jest wartością abstrakcyjną. Objętość tego płynu wpływa na bezwładność układu grzewczego, czas nagrzewania i tryb pracy kotła. Możliwość obliczenia objętości wody w dowolnej części systemu grzewczego pozwoli ci dokładniej wybrać resztę sprzętu pod nią (kocioł, pompa cyrkulacyjna itp.).

Co musisz wiedzieć o ilości wody w baterii

Zazwyczaj grzejniki zwracają uwagę na początek lub koniec sezonu grzewczego lub podczas ogólnego czyszczenia. Jednocześnie zachodzą procesy życiowe wewnątrz człowieka, za które odpowiedzialny jest płyn chłodzący - najczęściej woda. Czy informacja o tym, ile płynu mieści się w jednej baterii, sekcji ma jakąś wartość?

Okazuje się, że nie jest to jedyny powód:

• nie "obciążaj" grzejnika, ponieważ objętość wody w ogrzewaniu grzejników żeliwnych zwiększa już i tak znaczną masę;
• Instalacja systemu grzewczego o określonej mocy kotła wymaga obliczenia całkowitej ilości płynu chłodzącego, w tym w grzejnikach;
• wiedząc, że ilość płynu chłodzącego w akumulatorze wynosi 10-12% systemu grzewczego - wszystkie baterie, rury i kocioł mogą odprowadzać wodę "suchą";
• przy wyborze zbiornika wyrównawczego;

• aby nie przesadzić z skoncentrowanym środkiem przeciw zamarzaniu, który wlewa się w pewnej proporcji do wody;
• dla typu obiegu naturalnego / wymuszonego wybierany jest optymalny rozmiar baterii - duże w pierwszym przypadku i bez różnicy w drugim.

Wymuszona inicjatywa

W domu panelowym z centralnym ogrzewaniem nie trzeba się martwić takimi kwestiami, jak napełnianie układu płynem chłodzącym, jest to diecezja mieszkaniowa i usługi komunalne. Ale dbanie o dwór lub dacza to ogromna odpowiedzialność, która leży całkowicie na twoich barkach. Możliwość zaoszczędzenia czasu i pieniędzy zmusza właścicieli do utrzymywania komunikacji termicznej własnymi rękami, wykorzystując czasami niestandardowe metody.

Na przykład brak scentralizowanego zaopatrzenia w wodę wymusza wykorzystanie naturalnych źródeł - studni, studni, stawów.

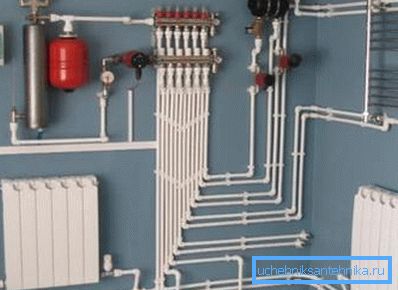

Aby dokładnie poznać wymaganą ilość płynu, należy z góry obliczyć, jaka część będzie zawarta we wszystkich kompozytowych systemach grzewczych:

• kocioł;
• rury;
• grzejniki.

Współpracujemy z dokumentacją

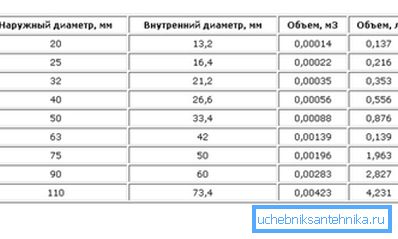

Odpowiedź na pytanie, ile wody płynie z rury "A", a raczej do niej, zwykle znajduje się w arkuszu danych technicznych grzejnika i kotła. W przypadku rur jest nieco trudniejsze, ale nie śmiertelne - znając ich średnicę wewnętrzną, na naszej stronie internetowej można znaleźć szczegółową tabelę na temat ilości wody w litrach / metr sześcienny na metr bieżący. To samo można powiedzieć o danych dotyczących pojemności kotła na paliwo lub baterii.

Znając pełnię każdego metra rury, należy sprawdzić całkowitą objętość "rury" nośnika ciepła o numerze podstawowym pomnożoną przez liczbę metrów. Aby to zrobić, nie ma potrzeby indeksowania za pomocą taśmy mierniczej w całym domu, ale użyj planu projektu i linijki.

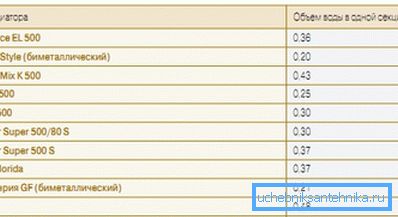

Zwróć uwagę! W Internecie stół z ilością wody w chłodnicy wygląda jeszcze wygodniej. Może porównać moc grzejników z różnych materiałów, co da Ci możliwość wyboru odpowiedniej opcji.

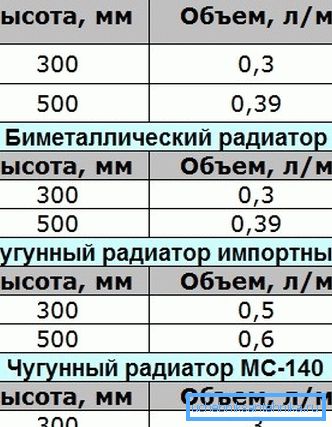

Poniższa tabela pokazuje, że objętość wody w sekcji bimetalicznego grzejnika i aluminiowego jest taka sama. Materiał nie ma znaczenia, najważniejsze są wymiary grzejnika.

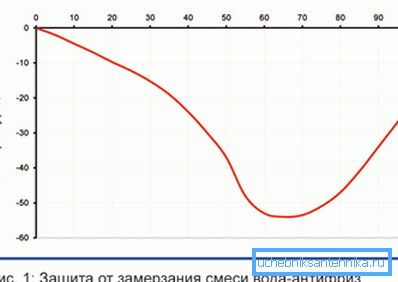

Niestały pobyt w domu wymaga od właścicieli stosowania płynu przeciw zamarzaniu. Ponieważ ta przyjemność nie jest tania (cena za 10 litrów krajowego glikolu propylenowego "technologia Coziness" sięga tysiąca rubli), konieczna jest znajomość dokładnej ilości niezamarzającej. Po ustaleniu ekstremalnego progu ujemnego dla systemu ogrzewania substancje miesza się w określonej proporcji.

Zwróć uwagę! Nie dodawać środka przeciw zamarzaniu do instalacji grzewczej wykonanej z rur ocynkowanych.

Średnia liczba cheatów

Średnie dane określające objętość wody w stalowych grzejnikach płytowego ogrzewania są następujące:

• model Demrad, typ Thermogross 11 na każde 10 cm długości stanowił 0,25 litra płynu chłodzącego;
• W podobnych modelach typu 22 liczba ta wzrasta do 0,5 litra na mniejszą długość.

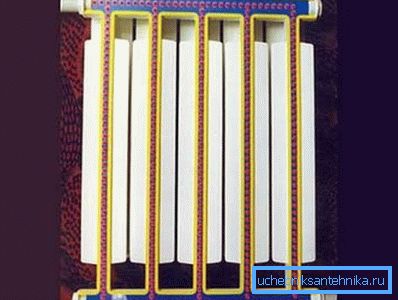

Każda sekcja starego dobrego "żeliwa" różnych modeli ma następującą pojemność:

• MS 140 - 1,11-1,45 l (od 5,7 do 7,1 kg);
• Puchar Świata 1 - 0,66-0,9 l s;
• Puchar Świata 2 - 0,7-0,95 l;
• Puchar Świata 3 - 0,155-0,246 l;
• Konner Modern - 0,12-0,15 litra (3,5 kg).

Zwróć uwagę! Możesz zobaczyć, w jaki sposób tradycyjny MS 140 różni się od chińskiej wagi Konner, na którą należy zwrócić uwagę, jeśli masz model podłogowy.

Jeśli twoja bateria jest skomplikowaną sprawą autora, znalezienie jej objętości jest trudne, ale możliwe. Na przykład objętość wody w stalowym grzejniku rurowym jest obliczona genialnie prosto - jeden otwór jest zamknięty przez korek, a woda jest przelewana przez drugi do góry.

Zwróć uwagę! Oznaczyć ilość płynu napełnionego natychmiast lub później, gdy wlejesz zawartość do wiadra / wanny. Ta metoda obliczeń ma zastosowanie do chłodnicy o dowolnej złożoności bez dokumentów.

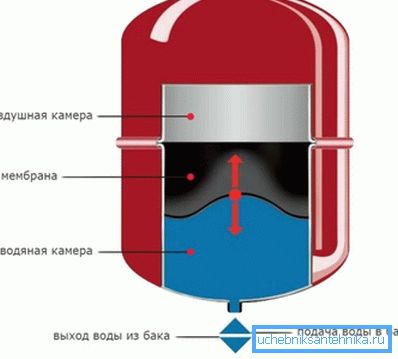

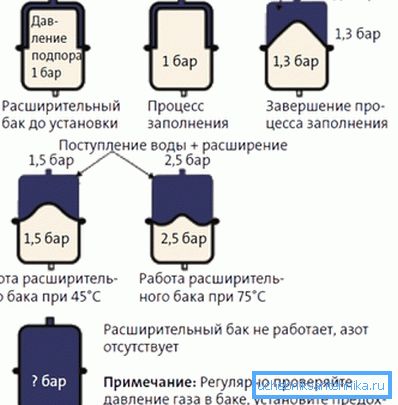

W wymiennikach ciepła kotła ściennego średnio od 3 do 6 litrów umieszcza się, aw wykonaniu podłogowym i parapetowym - od 10 do 30 litrów wody. Tak więc, po opanowaniu ilości płynu chłodzącego we wszystkich zakrętach, do której się on prowadzi, można przeprowadzić odpowiedzialną operację - w celu obliczenia objętości zbiornika wyrównawczego. Zależy od tego optymalne ciśnienie w układzie i pożądana objętość chłodziwa.

Instrukcja obliczania zakłada użycie prostej formuły:

(Vс * К) / D = Vб, gdzie

• Vс - objętość chłodziwa w systemie grzewczym (co zostało wspomniane powyżej - grzejniki + rury + wymienniki ciepła kotła);
• K - współczynnik rozszerzalności chłodziwa (w wodzie wynosi on 4%, dlatego w formule stosuje się 1,04);
• D - skuteczność rozszerzania zbiornika;
• Vb to pojemność zbiornika wyrównawczego.

Możliwe jest ustalenie objętości chłodziwa w grzejnikach lub rurach, które jest zbliżone do rzeczywistej wartości, w oparciu o moc kotła za pomocą następującego wzoru:

x kW * 15 = VS, gdzie

• kW - moc kotła;
• rysunek 15 - liczba litrów wody do uzyskania 1 kW energii;
• VS - całkowita pojemność systemu.

Podsumowując

Zasada jest lepsza do opanowania niż ta przeciwna nie ma zastosowania w systemach grzewczych, ponieważ wietrzenie systemu będzie oznaczać zimne akumulatory. Obliczając objętość każdego elementu strukturalnego systemu grzewczego za pomocą tabel lub eksperymentalnie, zużycie ciepła stanie się bardziej znaczące i przyjemne. Naprawa lub wymiana osobnego fragmentu nie będzie już tajemnicą z siedmioma pieczęciami.

Wideo w tym artykule pokazuje proces wlewania chłodziwa do systemu grzewczego.
