Instalacja gazowych kotłów grzewczych: 4 kroki do ocieplenia

Jednym z najważniejszych etapów projektowania systemu ogrzewania prywatnego domu jest instalacja gazowych kotłów grzewczych. Ten etap jest tak ważny, że mogą go przeprowadzać wyłącznie specjalnie przeszkoleni pracownicy firm budowlanych, posiadający odpowiednie uprawnienia i certyfikaty.

Niemniej jednak instrukcja opisująca proces instalacji jest przydatna do kontrolowania. Ponadto niektóre prace przygotowawcze można wykonać własnymi rękami, zmniejszając koszty gotówki.

Obliczanie wymaganych parametrów

Moc kotła

Przed wykonaniem instalacji kotła gazowego należy wykonać obliczenia inżynierskie, na których należy polegać przy wyborze konkretnego modelu urządzenia.

Należą do nich:

• obliczenie mocy kotła gazowego;
• obliczenie zużycia gazu do ogrzewania.

Zwróć uwagę! Od poprawności tych dwóch wskaźników w dużej mierze zależy, ile pieniędzy pójdzie na opłacenie mediów. Jeśli koszt operacji jest zbyt wysoki, można rozważyć inne schematy ogrzewania: wykorzystanie energii elektrycznej, kotłów na paliwo stałe, alternatywne źródła energii i tak dalej.

Jeśli prywatne budownictwo zostało zbudowane zgodnie ze standardową konstrukcją przy minimalnych zmianach, to znaczy, że odległość od podłogi do sufitu nie przekracza trzech metrów, wówczas obliczenia kotła gazowego są wykonywane według następującego wzoru:

MK = S * CMP / 10, gdzie:

• MK - moc zainstalowanego wyposażenia, kW;
• S - powierzchnia ogrzewanych pomieszczeń, plac. metrów;
• CMD jest specyficzną mocą grzałki (ta wartość zależy od strefy klimatycznej i jest obliczana na każde 10 metrów kwadratowych powierzchni).

CMD dla naszego kraju przyjmuje się za równe następującym wartościom:

• dla południa i przyległych regionów - od 0,7 do 0,9 kW;
• dla centralnej Rosji - od 1,0 do 1,2 kW;
• dla regionów i terytoriów leżących na szerokości Moskwy - od 1,2 do 1,5 kW;
• dla regionów północnych - od 1,5 do 2,0 kW.

Zastępując odpowiednie wartości we wzorze dla obliczeń, stwierdzamy, że do ogrzewania średniej wielkości domu, którego powierzchnia nie przekracza 200 metrów kwadratowych. m., znajduje się na środkowym pasie, niezbędne wyposażenie klimatyczne o mocy około 22 kW.

Pamiętaj, że liczby dotyczą kotła jednoprzewodowego. Jeśli wybrany model zakłada równoczesne podgrzewanie wody, szacowana moc powinna zostać zwiększona o około jedną czwartą.

Obliczanie kosztów paliwa

Po określeniu mocy urządzenia konieczne jest obliczenie gazu do ogrzewania.

Robi się to w następujący sposób:

• moc kotła jest mnożona przez liczbę dni w miesiącu i liczbę godzin w ciągu dnia;

22 kW * 30 dni * 24 godziny = 15840 kW / godzinę

• Uzyskaną wartość należy podzielić na pół, ponieważ żaden sprzęt nie działa w trybie maksymalnym podczas całego sezonu grzewczego;

15840 kW / h / 2 = 7920 kW / h

• liczba ta powinna być pomnożona przez liczbę miesięcy, podczas których dom powinien być ogrzewany (w większości przypadków 7);

7920 kW / godzinę * 7 miesięcy = 55440 kW / godzinę

• jeden metr sześcienny gazu ziemnego emituje 10 kW energii cieplnej, dlatego dzieląc poprzednią wartość o 10, otrzymujemy ilość paliwa zużytą na ogrzewanie;

55440 kW / h / 10 = 5540 cu. metrów gazu

• mnożąc tę ​​liczbę przez taryfę ustaloną w twoim regionie, otrzymujemy koszt w kategoriach pieniężnych.

Instalacja sprzętu

Krok 1. Etap przygotowawczy

Przede wszystkim należy zauważyć, że instalacja jakiegokolwiek urządzenia grzewczego jest dość pracochłonnym ćwiczeniem, wymagającym obecności pewnej wiedzy, doświadczenia i narzędzi.

Ponadto instalacje ogrzewania gazowego, zgodnie z odpowiednimi przepisami budowlanymi i przepisami, muszą być wykonywane przez firmy posiadające pozwolenia.

Zwróć uwagę! Firmy te prowadzą również naprawy kotłów grzewczych gazowych w przypadku awarii. Niezależne otwieranie paneli dekoracyjnych i dokonywanie zmian w konstrukcji grzejników jest niedozwolone, ponieważ może to zaszkodzić zdrowiu ludzkiemu i mieniu.

Przed zakupem kotła należy dokładnie sprawdzić, czy nie ma uszkodzeń zewnętrznych, uszkodzeń, upewnić się, że nie ma złomu i sprawdzić zestaw dostawy. Na przykład wsporniki powinny być przymocowane do grzejnika, z którym są przymocowane do ściany.

Nawet przy wyborze należy się upewnić, że urządzenie nadaje się do użycia z konkretnym rodzajem paliwa. Dlatego jednostki opalane gazem nie nadają się do podłączenia do butli z gazem płynnym. Istnieją jednak uniwersalne modele, w których można zmodernizować palnik.

Instalacja kotła gazowego musi być przeprowadzona w pomieszczeniach spełniających następujące wymagania:

• temperatura powietrza od + 5 do + 35 stopni Celsjusza;
• wilgotność nie większa niż 80%;
• ściana, na której będzie wisiał model ściany, musi być mocna (mocowanie na płycie gipsowo-kartonowej lub innej przegrodzie nie jest dozwolone);
• wskazane jest zabezpieczenie powierzchni podłogi lub ściany, na której zamontowany jest grzejnik, z uszczelką wykonaną z niepalnego materiału;
• minimalna odległość od urządzenia do powierzchni nie powinna być mniejsza niż 5 cm;
• konieczne jest rozważenie, gdzie zostanie usunięty komin lub rura współosiowa w celu usunięcia produktów spalania;
• Podłączenie elektryczne musi być wykonane do uziemionego gniazdka i wyłącznika automatycznego, który odcina dopływ energii w przypadku wystąpienia przeciążenia.

Krok 2. Instalacja

Ponownie należy przypomnieć, że instalacja kotłów gazowych może być realizowana tylko po uzyskaniu odpowiednich zezwoleń od firmy nadzorującej działanie takiego sprzętu.

Procedura montażu ściennego urządzenia grzewczego składa się z następujących kroków:

1. Mocowanie należy wykonać za pomocą wkrętów samogwintujących o średnicy powyżej 6 mm.. Będą potrzebować czterech kawałków. Miejsca do wiercenia otworów są oznaczone znacznikiem w wymiarach wskazanych na rysunku, zawartych w opakowaniu.

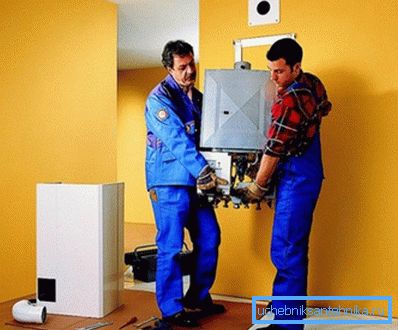

Wskazówka! Biorąc pod uwagę znaczną masę kotła, zaleca się zainstalowanie go nie sam, ale za pomocą jednego lub dwóch asystentów. W przeciwnym razie możesz upuścić grzejnik na podłogę, powodując uszkodzenie.

1. Wybierając miejsce, należy wziąć pod uwagę, że odległość od dolnej krawędzi urządzenia do powierzchni podłogi musi wynosić co najmniej 80 cm, a od bocznych pokryw do ścian - co najmniej 50 cm.
2. Po oznakowaniu, odwierceniu i zainstalowaniu kołków można podłączyć kocioł. Wcześniej na jej górnej części trzeba nosić czapkę, która służy jako łącznik do rury. Należy również unikać zniekształceń. Pomoże to w zwykłym budowaniu poziomu.
3. Niektóre rodzaje urządzeń są wyposażone w wspornik parapetowy. Najpierw należy zainstalować, a potem - sprzęt klimatyczny.

Krok 3. Podłącz przewody wody

Przede wszystkim należy zapoznać się z tą sekcją dla właścicieli kotłów dwuprzewodowych, które oprócz ogrzewania chłodziwa zapewniają mieszkańcom ciepłą wodę.

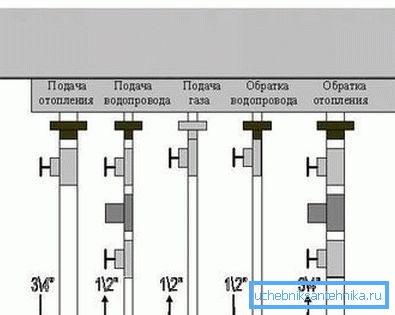

Procedura łączenia rurociągów jest następująca:

1. Wtyczki chroniące sprzęt przed kurzem, gruzem i ciałami obcymi są usuwane z rur wlotowych i wylotowych grzałki.
2. Wąż doprowadzający wodę musi być podłączony za pomocą kątowego elementu filtrującego, który zatrzymuje stałe cząsteczki, które mogą znajdować się w wodzie wodociągowej.
3. Pożądane jest wyposażenie wszystkich wejść i wyjść wody w zawory odcinające. W takim przypadku można w prosty sposób odłączyć kocioł od źródła wody.
4. Jeśli woda z dużą zawartością soli przepływa w systemie zaopatrzenia w wodę, należy dodatkowo zastosować środki zmiękczające, w przeciwnym razie osady kamienia kotłowego mogą doprowadzić do przedwczesnego pęknięcia.

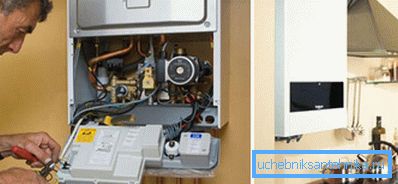

Krok 4. Podłączenie gazu

Ta procedura jest wykonywana wyłącznie przez specjalistów serwisu gazowego. W przeciwnym razie możesz zostać ukarany grzywną, ponieważ naruszasz obecną procedurę dotyczącą działania tego rodzaju sprzętu.

Upewnij się, że przestrzegane są następujące niuanse:

• połączenie jest wykonane za pomocą sztywnej metalowej rury;
• złącze musi być wyposażone w uszczelkę paronitową;
• Należy również zainstalować analizator powietrza, który powiadamia o obecności gazu w pomieszczeniu, zawór gazowy i licznik.

Wniosek

Należy pamiętać, że kotły gazowe, piece i podgrzewacze wody są związane ze sprzętem, którego działanie wiąże się ze zwiększonym ryzykiem. Dlatego jego instalacja, podłączenie do sieci gazowej i naprawy muszą być przeprowadzone ściśle według ustalonej procedury.

Możesz dowiedzieć się więcej o zasadach korzystania z urządzeń gazowych w poniższym filmie.
