Instalowanie grzejników w mieszkaniu: jak zamontować

System ogrzewania jest jedną z najważniejszych sieci inżynieryjnych w każdym domu. O tym, jak poprawnie zainstalowane grzejniki i rury, zależy od temperatury w pomieszczeniu i wydajności chłodziwa. Jeśli podczas naprawy zdecydujesz się zaoszczędzić pieniądze i zainstalować grzejniki w mieszkaniu własnymi rękami, pomoc otrzymasz szczegółowe instrukcje, które znajdziesz poniżej.

Przygotowanie

Zanim wybierzesz, kupisz i zainstalujesz grzejniki do mieszkania, musisz się dokładnie przygotować.

Przede wszystkim powinieneś dowiedzieć się, jaki schemat ogrzewania jest realizowany w twoim domu.

Współcześni inżynierowie znają dwie główne odmiany:

• jednorurowy system grzewczy w domu - typowy dla większości mieszkań miejskich w starym budynku, podłączony do scentralizowanego systemu doprowadzania chłodziwa (choć są wyjątki);

• dwuprzewodowa - bardziej powszechna w nowoczesnych domach, wyposażona w indywidualne kotły.

Zwróć uwagę! W zależności od liczby rurociągów zasilających i potrzeby zakupu akcesoriów: złączki, filtry do rur, zaworów i tak dalej. Dlatego, jeśli nieprawidłowo zidentyfikowałeś system, może on nie być wystarczająco szczegółowy lub pozostanie wiele dodatkowych.

Narzędzia

W celu zainstalowania grzejników wykonano lepiej, należy użyć następujących narzędzi:

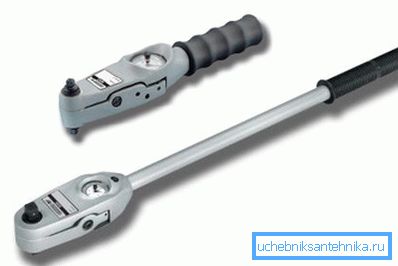

• klucze dynamometryczne, dzięki którym można precyzyjnie dozować siłę podczas dokręcania napędów;

• materiały uszczelniające, które zapobiegną wyciekom w połączeniach rur z bateriami.

Niezbędne wyposażenie

Rozważmy bardziej szczegółowo, jakie inne szczegóły, oprócz grzejników, mogą być potrzebne:

1. Obejście. Wymagany w przypadku jednego systemu połączeń rurowych. Jest to rura, która łączy przychodzące i wychodzące odcinki rurociągu, omijając samą baterię. Pozwala to na uporządkowanie bardziej równomiernego przepływu chłodziwa, a także umożliwia wymianę lub naprawę uszkodzonego grzejnika bez zatrzymywania pracy całej sieci grzewczej.
2. Okucia. Należą do nich adaptery, trójniki, łączniki, kąty i tak dalej. Ich liczba i odmiany są określane w zależności od konfiguracji rurociągów w mieszkaniu i używanego schematu ich instalacji.

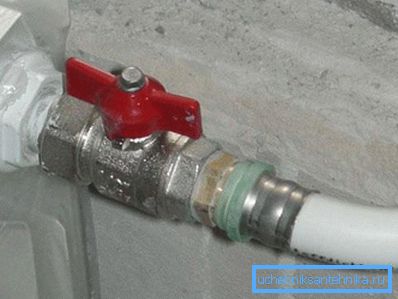

3. Zawory. Jeśli nie masz wystarczającego doświadczenia w instalacji sieci grzewczych, zaleca się zakup standardowych gwintowników używanych do łączenia rur z grzejnikami. Nowoczesne systemy z zaworami automatycznymi lub kulowymi są trudniejsze do zainstalowania i wymagają pewnej wiedzy i doświadczenia od instalatora. Dokonując zakupu, należy sprawdzić, czy parametry i rozmiary gwintów zaworów, rur i grzejników są zgodne.
4. Uchwyty montażowe. Ich konstrukcja zależy od twoich preferencji, jednak należy również wziąć pod uwagę konstrukcję baterii. Na przykład w przypadku produktów z żeliwa potrzebne są bardziej trwałe haczyki niż aluminiowe.

Wskazówka! Wybierając kołki i śruby kotwiące, trzeba pamiętać, że będą musiały wytrzymać nie tylko ciężar samego grzejnika, ale również masę przepływającej przez nie wody. Dbaj o znaczny margines bezpieczeństwa.

1. Zawór powietrza (Żuraw Mayevsky'ego). Ten niezbędny element jest zainstalowany w górnej części grzejnika i służy do usuwania zatyczek powietrza, które powstają po wlaniu płynu chłodzącego do układu.

Wybór miejsca instalacji

Pamiętaj, że grawitacyjny system grzewczy (w którym przepływ płynu nie jest zorganizowany przez pompę, ale z powodu różnicy temperatury i ciśnienia płynu chłodzącego) musi być zamontowany ze spadkiem od przepływu gorącego płynu do jego wyjścia, w przeciwnym razie baterie będą tworzyć zatyczki powietrza przez cały czas.

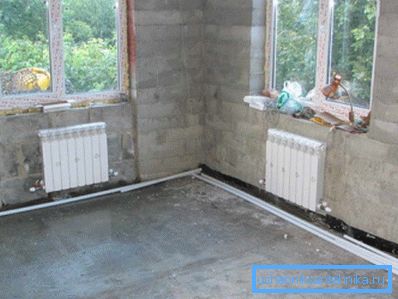

Najczęstszym miejscem do zainstalowania grzejników są otwory okienne, ponieważ są one źródłem zimnego powietrza. Panel grzewczy musi być ustawiony w taki sposób, aby jego środek padał na środek szyby. Wymóg ten nie jest konieczny, jednak bateria zainstalowana w ten sposób będzie wyglądać bardziej organicznie we wnętrzu pomieszczenia.

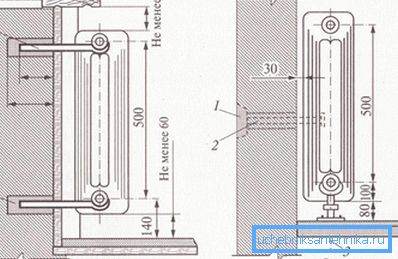

Należy ściśle przestrzegać następujących warunków:

• odcinki rur doprowadzających chłodziwo do chłodnicy są montowane przy nachyleniu 0,005 do 0,01 (oznacza to, że odchylenie od poziomu dla każdego metra rurociągu wynosi 5 mm);
• minimalna odległość od dolnej krawędzi akumulatora do podłogi wynosi 10 cm;
• minimalna odległość od górnej części grzejnika do parapetu wynosi 10 cm;
• minimalna odległość od powierzchni ściany do akumulatora wynosi 5 cm.

Liczby te są ważne, ponieważ zapewniają naturalną konwekcję (mieszanie) powietrza w pomieszczeniu. Pamiętaj także, aby podczas montażu akumulatora przestrzegać pionów i poziomów.

Wskazówka! Aby poprawić efektywność systemu ogrzewania, można przykleić arkusz odbijającego ciepło materiału na ścianie za grzejnikiem lub pokryć powierzchnię specjalnym związkiem o niskim współczynniku przewodności cieplnej.

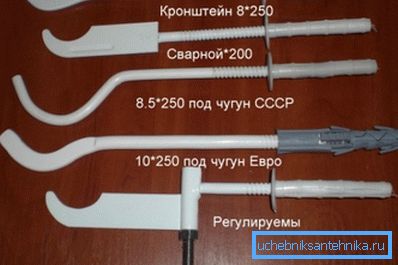

Uchwyty montażowe

Wszystkie nowoczesne grzejniki są montowane z sekcji. Ich liczba zależy od materiału baterii i obszaru ogrzewanego pomieszczenia. Temat obliczania mocy nie będzie rozpatrywany w ramach tego materiału, ale musisz wiedzieć, że 1 m2 musi być wspierane przez jeden nawias.

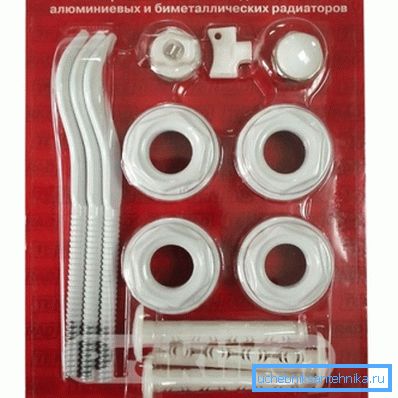

Mogą być wykonane niezależnie od żelaznych prętów o odpowiedniej grubości lub zakupione w sklepie. Często z nowoczesnym aluminiowym, stalowym lub bimetalicznym grzejnikiem w zestawie są już części, z którymi są montowane.

Sprzęt montażowy jest instalowany w następujący sposób:

• zaznaczanie miejsc wiercenia otworów (każdy hak musi znajdować się pomiędzy sekcjami baterii);
• otwory są wiercone (tutaj musisz uważać, aby nie przesuwać wiertarki na jedną lub drugą stronę);

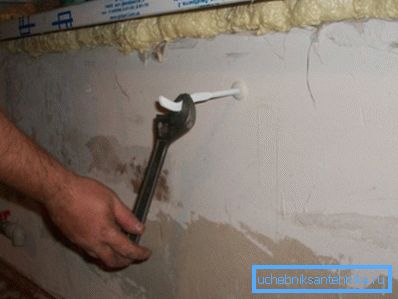

• do otworu włożono kołek, po czym wkręcono wspornik (niektóre akcesoria są mocowane za pomocą kotew: w tym przypadku nie są używane kołki).

Zwróć uwagę! Ten etap pracy jest być może najważniejszy, ponieważ zależy od poprawności jego zachowania, jak prawidłowo bateria "spadnie" na przewidziane dla niej miejsce.

Zgromadzenie

Przed rozpoczęciem pracy należy wyłączyć obieg grzewczy i wyjąć z niego chłodziwo. Aby to zrobić, podaj żurawie, które znajdują się w mieszkaniu (jeśli twój dom jest wyposażony w indywidualny system grzewczy) lub w piwnicy (w przypadku podłączenia do centralnego ogrzewania).

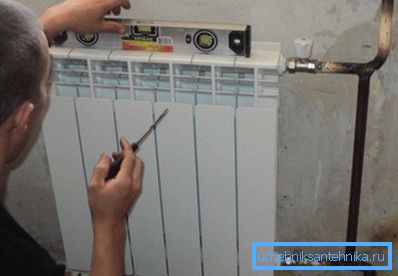

Następnie wskazane jest ponowne sprawdzenie instalacji łączników na ścianie. Jest to poziom wody lub lasera. Pamiętaj, że w nieprawidłowo zainstalowanym akumulatorze chłodziwo będzie krążyć nieprawidłowo, co doprowadzi do nierównomiernego nagrzewania i osadzania się soli rozpuszczonych w wodzie.

Sam proces instalacji nie jest trudny:

• zainstalowany produkt jest uwalniany ze wszystkich wtyczek, które zapobiegają przedostawaniu się pyłu do dysz;
• w górnej części znajduje się dźwig Mayevsky'ego;
• podłączony jest bypass (jeśli stosowany jest jednorurowy system grzewczy);
• bateria jest zawieszona na wspornikach i zadokowana za pomocą orurowania.

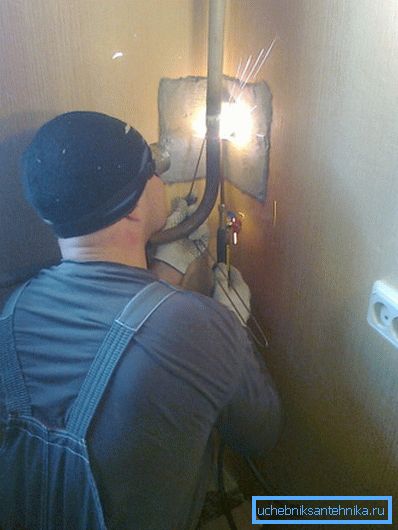

Połączenie wykonuje się za pomocą specjalnych rękawów - sgonów, które są wcześniej zwijane na rurach. Złącza są uszczelnione za pomocą pakuły i szczeliwa silikonowego. Mając doświadczenie w spawaniu gazem, można spawać rury (ta metoda nie jest odpowiednia dla wszystkich grzejników).

Wskazówka! Jeśli instalujesz baterie aluminiowe lub stalowe, nie zaleca się wyjmowania z nich opakowania do końca prac konstrukcyjnych i montażowych, aby uniknąć uszkodzenia powierzchni.

Po zakończeniu instalacji akumulatorów następuje tak zwane zaciskanie sieci grzewczej. Wymaga to specjalnego urządzenia, którego cena jest wystarczająco wysoka, aby go kupić w ramach pojedynczej operacji. Dlatego wskazane jest poszukiwanie pomocy z biura mieszkaniowego lub wyspecjalizowanej firmy.

Wniosek

Ciepło w domu zależy nie tylko od wybranego modelu i jakości instalacji grzejników. Konieczne jest uwzględnienie wielu innych niuansów: skład płynu chłodzącego, obecność termostatów i tak dalej. Bardziej szczegółowo na temat instalacji sprzętu klimatycznego można dowiedzieć się z wideo, które znajduje się poniżej.
