Instalowanie pompy cyrkulacyjnej w systemie grzewczym: cechy

W tym artykule porozmawiamy o tym, jak zainstalować pompę cyrkulacyjną w systemie grzewczym, bez pomocy wykwalifikowanych specjalistów. Temat artykułu jest istotny, ponieważ specjalistyczne dmuchawy są stosowane w większości systemów grzewczych.

Pomimo tego, że niektóre kotły grzewcze są wytwarzane ze zintegrowaną pompą, większość kotłów jest nadal obsługiwana za pomocą zdalnego urządzenia ciśnieniowego.

Zanim weźmiemy pod uwagę cechy instalacji, określamy na początek, jakie są powody instalacji i użytkowania pomp obiegowych.

Potrzeba pompy obiegowej

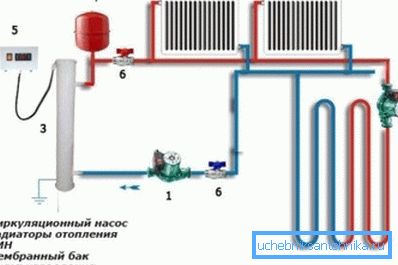

Najczęstszym problemem w funkcjonowaniu systemów grzewczych w prywatnym domu jest nierównomierna dystrybucja ciepła. Podczas pracy z obwodami o naturalnym obiegu grzejniki rozgrzewają się często w pomieszczeniach oddalonych od kotła, podczas gdy pobliskie akumulatory już się gotują (dowiedz się, w jaki sposób dwururowy system grzewczy jest prawidłowo zainstalowany).

W takich przypadkach konieczne jest podjęcie środków, aby płyn chłodzący poruszał się bardziej intensywnie w systemie.

Aby uzyskać bardziej równomierny rozkład ciepła przez rurociąg i baterie dzisiaj, stosuje się następujące metody:

• Montaż rur o większej średnicy w porównaniu z tym, co zostało pierwotnie zainstalowane.

Całkowita wymiana rur własnymi rękami jest skuteczną metodą, która pozwala znacznie zwiększyć wydajność systemu. Jednak decydując się na tę metodę, trzeba pamiętać, że potrzebne będzie profesjonalne obliczenie stosunku średnicy przekroju do długości rury. Ponadto cena rur do wymiany całego systemu będzie znaczna, a instalacja zajmie również trochę czasu.

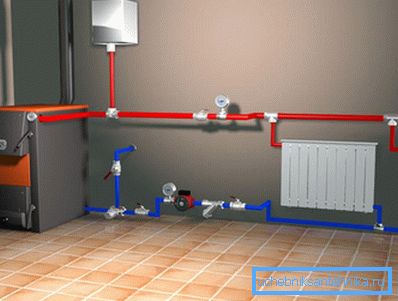

• Instalacja w układzie ogrzewania pompy w celu wymuszonej cyrkulacji płynu chłodzącego.

Zainstalowanie pompy cyrkulacyjnej w systemie grzewczym umożliwia obejście bez wymiany rurociągu, co w konsekwencji skraca czas i koszty materiałowe.

Rezultatem instalacji tego sprzętu będzie jednorodność wskaźników temperatury w całym domu. Ponadto, dzięki intensywnej cyrkulacji chłodziwa, możliwe jest wykluczenie prawdopodobieństwa występowania zatyczek powietrznych, co ma pozytywny wpływ na żywotność urządzeń grzewczych.

Zasada działania i cechy konstrukcyjne

Przed zainstalowaniem pompy cyrkulacyjnej do ogrzewania należy wziąć pod uwagę zasadę działania tego urządzenia. Jak już wspomniano, sprzęt został zaprojektowany w celu zapewnienia wymuszonego obiegu chłodziwa w zamkniętym systemie.

Konstrukcja pompy składa się z silnika elektrycznego, wirnika i wału z wirnikiem. Wszystkie elementy konstrukcyjne są zamknięte w zaplombowanej metalowej obudowie.

Zasada mechanizmu jest prosta. Urządzenie jest zamontowane w zerwaniu rurociągu. Ze względu na obrót wału za pomocą wirnika, chłodziwo jest przyspieszane w wymaganym kierunku.

Z reguły ciśnienie wynikające z obrotu wirnika jest wystarczające, aby skutecznie przenieść płynne medium z kotła do najbardziej odległego punktu systemu iz powrotem.

Główne odmiany

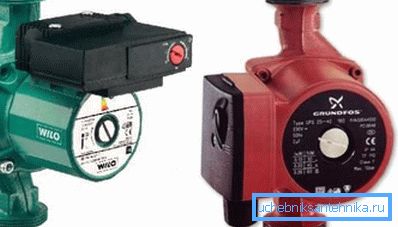

Na rynku dostępne są następujące typy pomp obiegowych:

1. Modyfikacje typu "suchego", w których wirnik nie styka się bezpośrednio z czynnikiem chłodzącym.

Część robocza takiego urządzenia jest odizolowana od silnika elektrycznego za pomocą pierścieni uszczelniających wykonanych ze stali nierdzewnej. Gdy mechanizm działa, pierścienie obracają się względem siebie. Ze względu na różnicę ciśnień na jednej i drugiej stronie pierścieni zapewniony jest odpowiedni stopień szczelności.

Wśród zalet tego rozwiązania zwracamy uwagę na wysoką efektywność sięgającą 80%. Istnieje jednak znaczna wada, tego typu sprzęt charakteryzuje się nadmiernym hałasem. Dlatego instalację należy przeprowadzić w oddzielnym dźwiękoszczelnym pomieszczeniu.

Z kolei "suche" pompy mają trzy typy:

• pionowe modyfikacje z rozmieszczeniem dysz na jednej osi i pionowym położeniem silnika;
• modyfikacje poziome z poziomym silnikiem, rurą spustową na korpusie i rurą ssącą z przodu szybu;
• modyfikacje bloków, w których płyn chłodzący przepływa w kierunku osi podłużnej i jest wyświetlany na ładunku promieniowo.

1. Pompy typu "mokrego" różnią się od "suchych", ponieważ wirnik i wirnik są w stanie załadowanym.

W takim przypadku płyn chłodzący działa jako czynnik chłodzący i smarujący. Wirnik jest oddzielony od silnika specjalnym "szkłem" wykonanym ze stali nierdzewnej.

Wśród zalet tego urządzenia zwracamy uwagę na niski poziom hałasu. Istnieje jednak znacząca wada - wydajność mokrych pomp nie przekracza 50%, co jest o rząd wielkości mniejsze niż wskaźniki wykazane przez suche analogi.

Kiedy już zdecydujemy się na wybór sprzętu do pompowania, zastanów się, jak go zainstalować.

Funkcje instalacji

Na początkowym etapie należy wykonać obliczenia pompy obiegowej do ogrzewania. Odbywa się to według następującego wzoru:

Q = N / t2-t1,

gdzie Q jest wydajnością pompy, t jest temperaturą na wylocie z kotła, a N jest mocą urządzeń grzewczych.

Wszystkie te parametry można znaleźć w instrukcjach dołączonych do wybranego urządzenia.

Instrukcje instalacji są proste i dlatego będziesz w stanie samodzielnie poradzić sobie z tym zadaniem bez udziału specjalistów.

• Przed przystąpieniem do instalacji przeczytaj instrukcję urządzenia i schemat elektryczny.

Ważne: Instalacja powinna przebiegać w oczekiwaniu, że to miejsce ma łatwy dostęp.

• Spuść całą wodę z systemu.

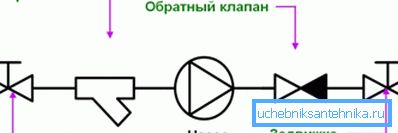

• Potnij rurę zgodnie ze schematem.
• Zamontuj pompę zgodnie z instrukcjami.
• Urządzenie jest podłączone do standardowej sieci elektrycznej 220 V.

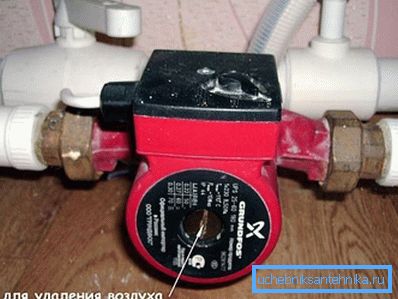

• Po zakończeniu instalacji system jest napełniany wodą i odprowadzane jest nadmiar powietrza. Potem możesz zacząć włączać pompę.

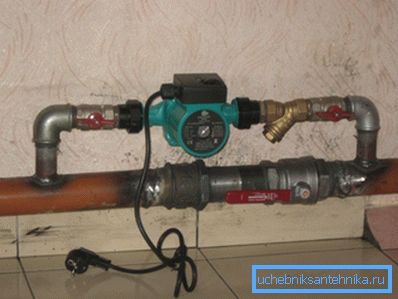

Ważne: Podczas instalacji zaleca się obejście (obejście). Dzięki temu obejściu system będzie działał w sposób naturalny przy odłączonym zasilaniu.

Wniosek

Dlatego przyjrzeliśmy się, jak i za pomocą jakiego sprzętu można sprawić, by system grzewczy był bardziej funkcjonalny i produktywny. Pozostaje zakupić odpowiednią pompę i przystąpić do jej instalacji (patrz również artykuł Testowanie systemu ogrzewania: cel, cechy, procedura pracy).

Więcej przydatnych informacji na ten temat można znaleźć, oglądając wideo w tym artykule.
