Jak dokonać obliczenia ogrzewania rur grzewczych: weź pod

Instalując system ogrzewania w prywatnym domu lub mieszkaniu, głównym celem jest zawsze uzyskanie maksymalnej wydajności urządzenia, tak aby wydane pieniądze zostały wydane na ogrzanie pomieszczenia.

Jest to możliwe przy odpowiednim wyborze:

• nie tylko system i grzejniki;
• ale także średnica rur;
• jak również materiał ich wytwarzania.

Nauczmy się, jak wykonywać takie obliczenia, zwracać uwagę na to, które materiały są bardziej opłacalne i obejrzeć klip wideo na temat tego materiału.

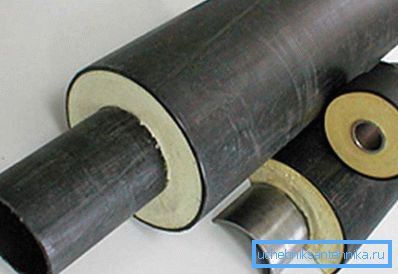

Rury grzewcze

• Średnica i hydrauliczne obliczanie rurociągów jest możliwe tylko wtedy, gdy istnieją do tego podstawowe parametry, takie jak:

1. Materiał do produkcji, na przykład stal, miedź, żeliwo, cement chryzotylowy, polipropylen.
2. Średnica wewnętrzna.
3. Dane dotyczące średnicy i materiałów okuć i kształtek.
4. Grubość ścian rur, kształtek i kształtek.

• Nie jest jasne, gdzie pojawiła się opinia, że ​​wraz ze wzrostem średnicy rur wzrasta jakość ogrzewania, podobnie jak w przypadku wzrostu powierzchni rurociągu, zwiększa się przenikanie ciepła. Teoretycznie jest to oczywiście bardzo podobne do prawdy, ale w rzeczywistości wszystko wygląda inaczej.
• Przede wszystkim w przypadku rur o dużych średnicach konieczne jest pompowanie do systemu dużej ilości płynu chłodzącego, który musi zostać podgrzany. W konsekwencji wzrasta zużycie zużywanej energii (energii elektrycznej, gazu, cieczy lub paliwa stałego). A same rury nie są urządzeniem grzewczym (w grzejnikach do ogrzewania stosuje się metodę konwekcji, to znaczy, że wydajność znacznie wzrasta), okazuje się, że zużycie materiałów i energii nie jest uzasadnione.
• Ponadto wzrost ilości płynu w obwodzie prowadzi do spadku ciśnienia w układzie, dlatego po powrocie trzeba będzie zainstalować pomocniczą pompę obiegową dla systemu grzewczego, co ponownie wiąże się z pewnymi kosztami. Oczywiście, nawet przy dużej średnicy rur obrysu możliwe jest osiągnięcie pożądanej temperatury w ogrzewanym pomieszczeniu, ale cena materiałów i źródeł energii będzie zbyt wysoka.

Uwaga! Dla optymalnej instalacji i obsługi instalacji grzewczej (przy wyborze średnicy) ciśnienie w każdym pierścieniu obiegowym powinno być o 10% wyższe niż straty spowodowane oporem hydraulicznym.

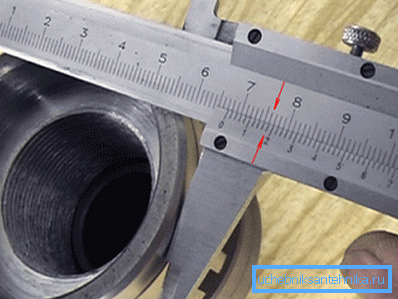

Określenie średnicy

Do profesjonalnych obliczeń średnicy przewodów grzewczych inżynierowie zajmujący się ogrzewaniem stosują dużą liczbę wzorów, a takie obliczenia są zwykle potrzebne w przypadku projektów wielopiętrowych budynków mieszkalnych i publicznych, przedsiębiorstw i innych instytucji. W przypadku Twojego domu prawdopodobnie nie będziesz potrzebować takich dokładnych liczb, dlatego oferujemy uproszczony schemat, z którego może skorzystać każdy hydraulik.

Wzór dla takich obliczeń jest następujący: D = v354 * (0,86 * Q /? T) / V, a teraz wystarczy podstawić wartości parametrów pod litery.

Tutaj:

• D jest średnicą rury (cm);
• Q - obciążenie mierzonego obszaru (kW);
• ?t jest różnicą temperatur w rurze zasilającej i powrotnej (t? C);
• V - prędkość płynu chłodzącego w układzie (m / s).

Uwaga Jeżeli na doprowadzeniu chłodziwa do kotła jego temperatura wynosi 80 ° C, a po powrocie na kotle 60 ° C, wówczas w tym przypadku wartość T będzie równa

Proporcjonalna zależność pomiędzy przepustowością a średnicą rury

Obliczanie mocy cieplnej (obciążenia)

Aby określić optymalną pojemność cieplną systemu ogrzewania prywatnego domu, można użyć następującej formuły: Qt = V *? T * K / 860.

Teraz, po prostu, musisz zastąpić wartości liczbowe zamiast znaków i tutaj:

• Qt jest wymaganą wydajnością energii cieplnej dla danego pomieszczenia (kW / h);
• V - objętość ogrzewanego pomieszczenia (m³);
• ?t jest różnicą temperatur w rurze zasilającej i powrotnej (t? C);
• K - współczynnik strat ciepła pomieszczenia (w zależności od rodzaju budynku, grubości ściany i izolacji termicznej);
• 860 - konwersja do kW / h.

W sektorze prywatnym budynki mogą się bardzo różnić od siebie, ale jednak często stosuje się tam następujące wartości współczynnika strat ciepła (K):

• Jeśli struktura architektoniczna ma uproszczoną konstrukcję (drewno, metal falisty) i nie ma izolacji, wówczas K = 3-4;
• Uproszczona budowa struktury architektonicznej o niskim stopniu izolacji termicznej, na przykład układanie jednej cegły lub bloku piankowego 405x400x200 mm - tutaj K = 2-2,9;
• W standardowych konstrukcjach architektonicznych (układanie w dwie cegły i niewielką liczbę okien i drzwi, dach jest standardem) K = 1-1,9;

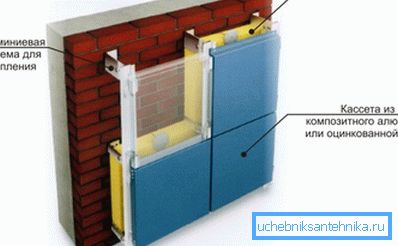

• Przy wysokim stopniu izolacji cieplnej dla standardowych konstrukcji architektonicznych z niewielką liczbą okien i drzwi oraz ocieplonym dachem i podłogą, instrukcja wskazuje, że K = 0,6-0,9.

Jeśli chcesz obliczyć średnicę rury, to, jak wspomniano powyżej, potrzebujesz wartości różnicy temperatur między ulicą a pomieszczeniem. W domu, temperatura w pomieszczeniu (18-20 ° C) lub temperatura, która najbardziej Ci odpowiada, są traktowane jako punkt odniesienia, a od ulicy musisz zastąpić średnią wartość przyjętą dla twojego regionu.

Na przykład, twój pokój ma objętość 3,5 * 5,5 * 2,6 = 50,05 m³ i jest dobrze ocieplona, ​​tzn. są grube lub izolowane ściany, podłoga i sufit są izolowane, a współczynnik 0,9. W regionie moskiewskim średnia temperatura powietrza w zimie wynosi -28 ° C, a dla mikroklimatu w pomieszczeniu przyjmujemy wartość 20 ° C, wówczas wartość AT będzie równa 28 + 20 = 48 ° C. W tym przypadku Qt = 50,05 * 48 * 0,9 / 860? 2,5 / godz.

Szybkość chłodziwa

Uwaga Minimalna prędkość chłodziwa dla systemów grzewczych nie powinna być mniejsza niż 0,2-0,25 m / s. W przypadkach, w których prędkość spada poniżej tej wartości, powietrze zaczyna emitować z cieczy, co przyczynia się do tworzenia się kołków powietrznych. W takich przypadkach wydajność obwodu może zostać częściowo utracona, aw niektórych sytuacjach może to doprowadzić do całkowitej bezczynności systemu, ponieważ przepływ zatrzyma się całkowicie, a stanie się tak, gdy działa pompa obiegowa.

Tabela do określania średnicy rury

Uwaga Gęstość wody w temperaturze 80 ° C wynosi 971,8 kg / m3.

Prędkość płynu w obiegu grzewczym może wynosić od 0,6 m / s do 1,5 m / s, ale w przypadkach, w których obserwuje się większą wartość, hałas hydrauliczny w systemie jest znacznie zmniejszony, dlatego przyjmujemy prędkość 1,5 m / s wartość początkowa.

Kiedy mamy wszystkie niezbędne wartości, możemy zastąpić je formułą D = v354 * (0,86 * Q /? T) / V, w którym to przypadku będziemy mieć D = v354 * (0,86 * 2,5 / 20) / 1 5? 1,34, potrzebujemy rury o średnicy wewnętrznej 14 mm

Oczywiście, kiedy robisz system ogrzewania we własnym domu własnymi rękami, prawdopodobieństwo, że użyjesz formuł do obliczeń, jest znikome, ale w tym przypadku jest dla ciebie instrukcja w postaci tabel umieszczonych w tym artykule. Ponadto tabela bierze pod uwagę rodzaj krążenia płynu, który może być wymuszony lub naturalny.

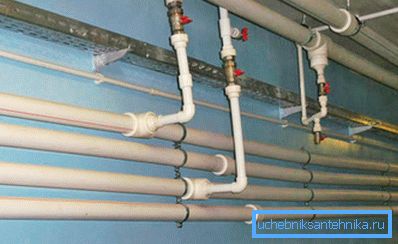

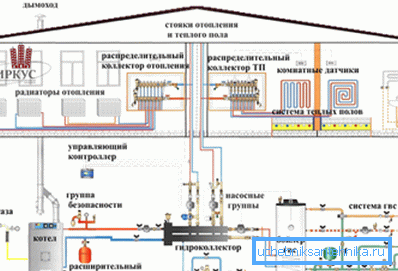

W dzisiejszych czasach najczęściej (zwłaszcza w sektorze prywatnym), obwody grzejników, a także dystrybucja rur grzewczych do systemów ogrzewania podłogowego, są wykonane z polipropylenu. Ze wszystkich zastosowanych w tym przypadku, materiał ten ma najniższą przewodność cieplną, ale jednak w miejscach, w których rury przechodzą przez zimne obszary, należy je ogrzać.

Wniosek

Podsumowując, można powiedzieć, że najczęściej stosowana średnica zewnętrzna rur polipropylenowych do obiegów grzewczych w sektorze prywatnym wynosi 20, 25,32 i 40 mm. Ogrzewacze do grzejników są zwykle wykonane z przekrojem 20 mm, czasami 25 mm, a grubsze rury są używane jako piony.
