Jak działa chłodnica oleju: projektowanie i wymiana ciepła,

22-01-2018
Ogrzewanie

Mówiąc ogólnie, chłodnica olejowa dla 5-7 sekcji lub innych wymiarów domowych jest stalowym hermetycznym pudełkiem wypełnionym specjalnym olejem, a wewnątrz zbiornika jest podłączony grzejnik elektryczny, który jest podłączony do sieci prądu przemiennego 220V.

Zasada działania jest tu dość prosta - elektryczna spirala podgrzewa olej swoim ciepłem, a to z kolei przenosi ciepło do metalowej obudowy, a moc wymiany ciepła z urządzenia grzewczego zależy od intensywności tej interakcji. Bardziej szczegółowo na temat konstrukcji nagrzewnicy olejowej, jej zalety i wady omówimy poniżej, a także obejrzyj wideo w tym artykule.

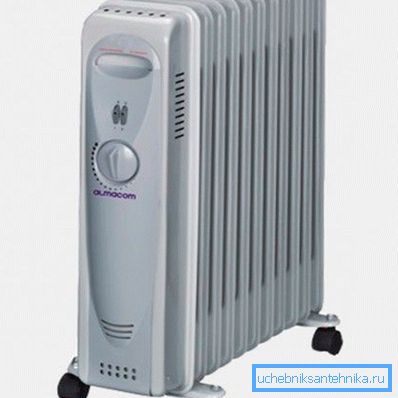

Chłodnica oleju na 7 sekcjach YL-A06-F-7 z wentylatorem

Grzejniki olejowe

O projekcie i rozpraszaniu ciepła

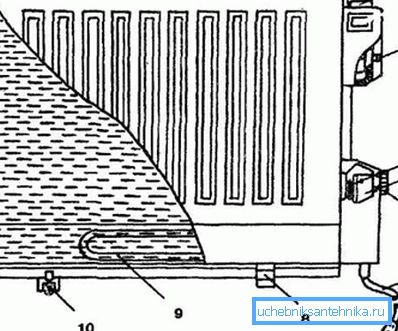

Podgrzewany grzejnik

Ogólny schemat chłodnicy oleju:

  1. obudowa;
  2. wskaźnik;
  3. przełącznik;
  4. płyta bimetaliczna;
  5. mikroprzełącznik;
  6. regulator mocy;
  7. przewód elektryczny;
  8. noga;
  9. element grzejny;
  10. śruba regulacyjna

Wydajność chłodnicy olejowej zależy bezpośrednio od powierzchni jej korpusu - im większy, tym wyższy uzysk ciepła, a temperatura ścian może osiągnąć 110-150 ° C.

W konsekwencji takie urządzenie jest baterią, której nie można po prostu przesuwać, ale zazwyczaj instaluje się we właściwym miejscu, jeśli można ją zasilać.

  • Oczywiście intensywność ogrzewania nie może pozostać w tym samym trybie, dlatego producenci do tego celu dostarczają instrumenty z przełącznikami, takimi jak termostat., które umożliwiają działanie w 2-3 trybach. Istota tutaj jest następująca - ustawiając pokrętło przełącznika w dowolnej pozycji, używasz pewnej liczby spiral, to znaczy zamykają się lub otwierają;
  • Możesz kupić grzejnik olejowy na 5 sekcji do ogrzewania niewielkiej powierzchni pomieszczenia, ale ogólnie takie urządzenia mogą być wykonane w dużych rozmiarach. - z reguły limit składa się z 14 sekcji;
  • W przypadku przegrzania (zamknięcie wyłącznika), aby uniknąć wybuchu chłodnicy oleju (pęknięcie obudowy), jest on wyposażony w specjalny zawór bezpieczeństwa u dołu metalowej obudowy urządzenia. Tak więc przy krytycznym wzroście ciśnienia następuje częściowe rozładowanie oleju.

Uwaga Ogólną zasadą chłodnicy oleju jest konwekcja - powietrze jest podgrzewane z gorących ścian metalowej obudowy i rozprowadzane po całym pomieszczeniu.

Obsługa - podstawowe zasady

Uwaga Każdy producent dba o działanie swoich produktów przez użytkownika, ponieważ jest on odpowiedzialny za gwarancję. Dlatego we wszystkich przypadkach dołączona jest instrukcja obsługi chłodnicy oleju, która pozwoli na jak najdłuższe jej użytkowanie.

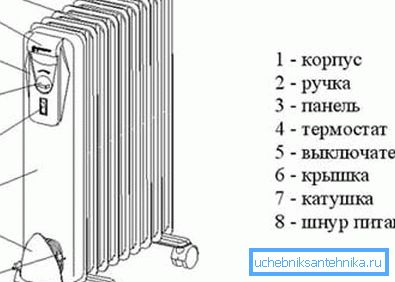

Przegląd zewnętrzny

Jeśli zakupiłeś taką grzałkę, instrukcja do chłodnicy oleju przede wszystkim zwróci twoją uwagę na środki bezpieczeństwa podczas pracy urządzenia, nadal działa z sieci 220V, co może być niebezpieczne nie tylko dla zdrowia, ale także dla ludzkiego życia.

Z reguły takie urządzenia są zaprojektowane specjalnie dla 220 V, ale są wyjątki, dlatego przed podłączeniem do gniazda należy upewnić się, że jest ono zgodne z tym.

Jeśli zdecydujesz się umyć lub wyczyścić obudowę urządzenia, to powinno być ono całkowicie odłączone od zasilania, to znaczy nie tylko przełączać klucz przełącznika, ale wyciągnąć wtyczkę z gniazda.

Podobne środki stosuje się również w przypadkach, gdy ogrzewanie nie jest potrzebne przez dłuższy czas, na przykład, gdy idziesz gdzieś lub kończy się okres grzewczy. Ponadto nie można pozostawić urządzenia bez nadzoru - może to być Twoja nieobecność przez jeden dzień, dwa lub więcej - jest pozbawiona energii.

Grzejniki olejowe są wykonane z dobrym wzornictwem, ale jeśli ci się nie spodoba, nigdy nie powinieneś go przykrywać - może to spowodować pożar, a ponadto zaleca się, aby grzejnik był jak najdalej od łatwopalnych przedmiotów, takich jak meble, zasłony, ubrania, łóżko i tak dalej. Odległość do przedmiotów szybkiego zapłonu powinna wynosić co najmniej 90 cm.

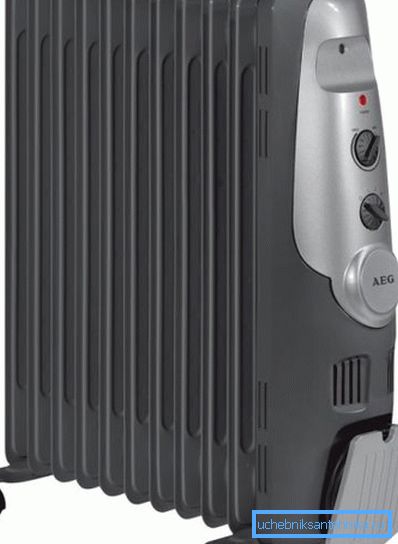

Chłodnica oleju dla 9 sekcji AEG RA 5522

W przypadku uszkodzenia obudowy nie należy samodzielnie demontować urządzenia - w domu nie można hermetycznie zamknąć pojemnika - jest to możliwe tylko w warsztatach.

Podczas podłączania odsunąć przewód zasilający tak, aby nie dotykał on gorącej obudowy, ponieważ może to doprowadzić do stopienia izolacji, aw rezultacie do zwarcia. Zachowaj szczególną ostrożność, jeśli dziecko przebywa stale lub czasowo w domu - obecność takiego urządzenia może spowodować poparzenie dziecka.

Grzejniki olejowe są przeznaczone wyłącznie do użytku w pomieszczeniach i nie powinny być używane na zewnątrz, ponadto nie zaleca się instalowania ich w pobliżu innych urządzeń grzewczych, takich jak piece, baterie, piece i paleniska.

Nie można korzystać z chłodnicy w przypadku wadliwego sprzętu sieciowego - uszkodzenia przewodu, termostatu lub elementu grzejnego - zanieś go do centrum serwisowego, gdzie cena za naprawy będzie niska, ale uzyskasz bezpieczeństwo.

Zmień pozycję Moc (W) według liczby sekcji (sztuk)
7 9 11
1 600 800 1000
2 900 1200 1500
3 1500 2000 2500

Parametry mocy niektórych modeli

Imię ORION OOR-007G ORION OOR-009G ORION OOR-011G
Sekcje (części) 7 9 11
Zasilanie 220 / 240V ~ 50-60Hz 220 / 240V ~ 50-60Hz 220 / 240V ~ 50-60Hz
Zakres mocy (W) 600/900/1500 800/1200/2000 1000/1500/2500
Możliwy obszar grzewczy (m2) ?23 ?23 ?23

Dane techniczne ORION OOR

Uwaga Wcześniej czy później nastąpi koniec okresu eksploatacji, a grzejnik musi zostać usunięty. Przed utylizacją należy zawsze spuścić olej zgodnie z instrukcjami producenta.

Zrób to sam

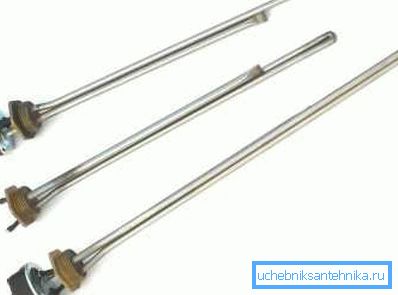

Używamy TEN typu igłowego

Jeśli jesteś zainteresowany tym, jak zrobić grzejnik olejowy własnymi rękami, to do tego potrzebny będzie grzałki typu igła, jak na zdjęciu na górze i metalowa obudowa.

Jako pojemnik można użyć maszerującej butli gazowej, starego samochodu lub wodnego grzejnika domowego, lub nawet kawałka fajnej średnicy, przyspawanego na końcach. Liczba grzałek zależy od mocy, jaką chcesz nadać swojemu produktowi.

Jako olej można stosować olej maszynowy lub transformatorowy, ale olej transformatorowy jest jeszcze lepszy, ponieważ jest przeznaczony do pracy w warunkach wysokiej temperatury. Będziesz także potrzebował termostatu, który można zmontować z przełącznika termicznego lub konwencjonalnego przełącznika pakietów.

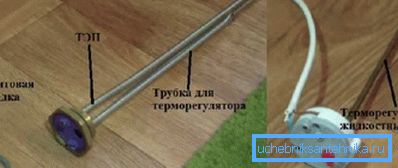

Na zdjęciu: sprzęt elektryczny do swojego projektu

Ponieważ możesz wykonać grzejnik olejowy własnymi rękami z różnych zbiorników, musisz zapewnić w nim jeden otwór, przez który można wlewać olej i wstawiać elementy grzewcze, dlatego najlepiej nadaje się do tego grzejnik aluminiowy, bimetaliczny lub żeliwny.

Jeśli używasz takich urządzeń, olej można wlać na końcu, odkręcając górną lewą lub prawą nasadkę.

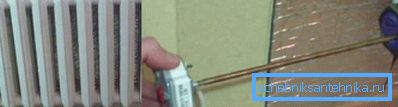

Najpierw wstaw grzejnik, a regulator przez rurkę czujnika

Po stronie przeciwnej do elementu grzejnego jest wykonany odpowietrznik - zazwyczaj do tego służy dźwig Mayevsky. Napełnij zmontowaną strukturę olejem, uszczelnij, spuść powietrze i przeprowadź testy, podłączając je do sieci.

Wniosek

Chciałbym przypomnieć, że w przypadku improwizowanych grzejników olejowych konieczne jest użycie termostatu cieczy, który wyłącza urządzenia elektryczne z wystarczającym ogrzaniem systemu. Ponadto przed montażem należy sprawdzić wskaźnik elementu grzejnego, a po jego zamontowaniu należy sprawdzić korpus konstrukcji dla własnego bezpieczeństwa.
