Jak obliczyć grzejnik dla pokoju: technologia mocy

Wiesz, jak obliczyć liczbę grzejników na pokój, potrzebujesz nie tylko specjalistów w dziedzinie projektowania systemów grzewczych. Nawet prosta wymiana baterii w domu jest niemożliwa bez dokładnego obliczenia i wyboru wystarczająco skutecznych urządzeń, tak, że informacje przedstawione poniżej będą wymagane dla każdego z nas.

Dlaczego potrzebujemy dokładnych obliczeń?

Instrukcje do obliczania dokładnych parametrów urządzeń grzewczych podane w tym artykule są bardzo przydatne:

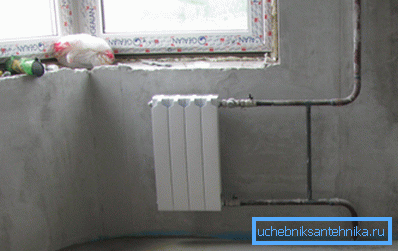

• Po pierwsze komfort w naszym domu zależy od mocy ogrzewania. Jeśli zainstalujemy zbyt słabe grzejniki, to w zimnych porach roku nie będą w stanie poradzić sobie z rosnącym obciążeniem, a zatem parametry mikroklimatu będą dalekie od optymalnych.

• Po drugie, cena wysokiej jakości grzejnika jest bardzo wysoka, a zatem nie jest konieczne przepłacanie za instalację niepotrzebnych struktur. Wiedząc, jak obliczyć liczbę grzejników na pokój, będziemy w stanie zmniejszyć nasze koszty, kupując dokładnie tyle baterii, ile potrzebujemy.
• Wreszcie, wstępne pomylenie pozwoli nam zaplanować nasze koszty na etapie planowania. Znając ile ciepła będzie potrzebne do ogrzewania pomieszczeń, będziemy mogli wybrać odpowiedni typ systemu grzewczego, zaczynając od kotła i kończąc na materiale, z którego będą wykonane sekcje baterii w domu.

Technologia obliczania mocy

Prosta technika

Istnieje kilka odpowiedzi na pytanie, jak obliczyć, ile grzejników jest potrzebnych na pomieszczenie. W poniższej tabeli przedstawiamy dane, które należy wykorzystać do obliczeń przybliżonych:

Następnie obszar pomieszczenia mnoży się przez wartość wybraną z tabeli, a wynikową liczbę dzieli się przez przeniesienie ciepła wymaganego modelu grzejnika (w W). Wynik jest zaokrąglany w górę do wartości całkowitej.

Wskazówka! Konieczne jest zaokrąglanie, ponieważ rezerwa mocy nie będzie dokładnie nadmiarowa, ale trzeba będzie zrekompensować jej niedogodność z dodatkowymi kosztami dodatkowymi.

Bole dokładny sposób

Istnieje inne rozwiązanie problemu, w jaki sposób obliczyć moc grzejnika w pokoju własnymi rękami.

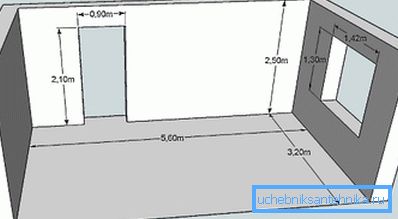

Aby to zrobić, musimy obliczyć objętość pokoju:

• Powierzchnia pomieszczenia jest pomnożona przez jej wysokość, uzyskując pożądaną wartość w metrach sześciennych.
• Wielkość jest mnożona przez współczynnik normatywny, który dla europejskiej części Federacji Rosyjskiej wynosi 41 W.
• Następnie postępujemy tak, jak w poprzednim przypadku: podziel wynikową wartość przez moc cieplną sekcji lub grzejnika płytowego, a następnie zaokrąglij wynik w górę.

Jak widać, metoda nie jest dużo bardziej skomplikowana niż poprzednia. Można go jednak wykorzystać do dokładnego obliczenia ilości ciepła zużywanego w pomieszczeniu i liczby baterii potrzebnych do jego ogrzania.

Przykład obliczenia

W tej sekcji użyjemy prostego przykładu, aby pokazać, jak obliczyć moc grzejnika na pokój:

• Powiedzmy, że mamy pokój o długości 5m i szerokości 4m, z wysokością sufitu 2,7m.
• Oblicz objętość: 5 x 4 x 2,7 = 54 m3.
• Następnie obliczamy, ile ciepła jest potrzebne do wydajnego ogrzewania: 54 x 41 = 2214 W.

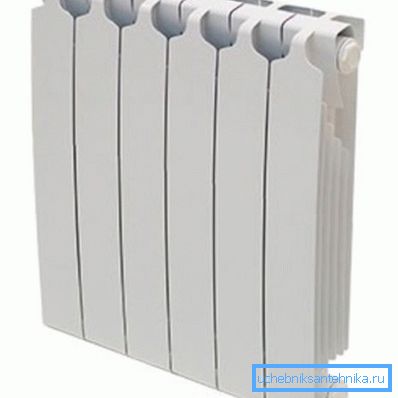

• Następnie wybierz model grzejnika. Wykonamy obliczenia dla konstrukcji bimetalicznej Sira RS500 z mocą grzewczą jednej sekcji równą 199 watów.

Zwróć uwagę! Przed obliczeniem grzejników stalowych do pokoju, musisz dokładnie przestudiować paszport produktu. Bardzo często dla takich urządzeń wskazane jest przenikanie ciepła dla całego panelu, natomiast dla żeliwnych, aluminiowych i bimetalicznych struktur częściej stosuje się obliczenia przekroju.

• Zapotrzebowanie na ciepło podzielone przez sekcję wymiany ciepła: 2214/199 = 11,1. Aby uzyskać rezerwę mocy, zaokrąglimy do 12 - tyle baterii musimy zainstalować, aby zapewnić komfortowy mikroklimat w pomieszczeniu.

Wymiary całkowite

Bardzo ważne jest również pytanie, jak obliczyć wielkość grzejnika w pomieszczeniu.

Z reguły instalowanie jednego dużego urządzenia jest tańsze niż dwa mniejsze produkty, ale istnieją pewne ograniczenia związane z wymiarami ścian:

• Nie instaluj baterii w pobliżu podłogi. Minimalny prześwit powinien wynosić około 80 - 120 mm.
• Istotna jest również odległość od dolnej krawędzi progu.. Ta wartość nie powinna być mniejsza niż 60 - 120 mm, w przeciwnym razie ciepło po prostu nie wpłynie do okna, a kondensat zbierze się na szkle.
• Istnieją ograniczenia dotyczące szerokości. Jeśli grzejnik jest zamontowany we wnęce parapetu okna, należy pozostawić co najmniej 150 mm wolnej przestrzeni po bokach.

Zwróć uwagę! Optymalna szerokość płyty grzewczej wynosi od 50 do 75% szerokości otworu okiennego.

Kierując się tymi danymi, możesz łatwo obliczyć maksymalną wartość produktu, którą można ustawić w wybranym punkcie.

Wniosek

Informacje na temat sposobu obliczania liczby sekcji grzejników na pomieszczenie są potrzebne każdemu z nas, zwłaszcza jeśli w najbliższej przyszłości planujemy zorganizować lub zrekonstruować system grzewczy. Aby zapoznać się z metodami zastosowanymi bardziej szczegółowo, zalecamy obejrzenie wideo w tym artykule.
