Jak obliczyć liczbę sekcji grzejnika: standardowe,

W tym artykule dowiemy się, jak obliczyć liczbę sekcji grzejnika. Ponadto zastanawiamy się, jak skrócić długość nagrzewnicy lub odwrotnie, jak ją zwiększyć. Temat artykułu cieszy się dużym zainteresowaniem, ponieważ właściwy dobór wymiarów urządzenia grzewczego pozwala stworzyć optymalne warunki komfortowego mieszkania w danym pomieszczeniu.

Oczywiście intensywność ogrzewania nośników ciepła może być kontrolowana przez termostaty, których cena jest wysoka. Niestety instalowanie takich urządzeń jest uzasadnione w większym stopniu w systemach autonomicznych niż scentralizowanych. Co więcej, jeśli długość baterii zostanie wybrana na krótszy niż to konieczne, nie będzie łatwo naprawić sytuację z głowicą termiczną.

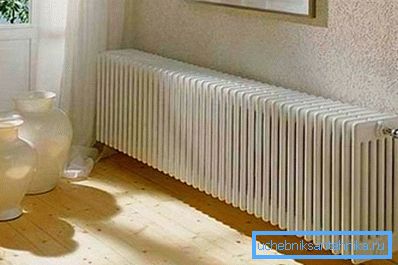

Masywny design we wnętrzu mieszkania

W tej sytuacji jedynym skutecznym rozwiązaniem byłoby prawidłowe obliczenie liczby sekcji grzejników.

Kryteria wpływające na liczenie

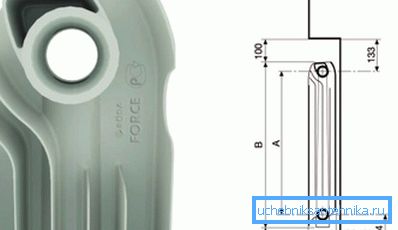

Widok ogólny i urządzenie oddzielnego segmentu baterii aluminiowych

Przed obliczeniem wymaganej liczby sekcji grzejnika konieczne jest określenie kryteriów, które mogą w taki czy inny sposób wpłynąć na wynik obliczeń.

Wśród tych kryteriów odnotowaliśmy:

  • Powierzchnia pokoju, ponieważ w celu ogrzania dużego pomieszczenia będą wymagane urządzenia grzewcze o imponujących standardowych rozmiarach;
  • Wysokość sufitu, im wyższy pułap, tym więcej ciepła będzie wymagane od grzejników;
  • Odległość, jaką próg wystawia ponad baterię. Im większa odległość, tym większa moc potrzebna do uzyskania niezbędnych parametrów konwekcyjnych;
  • Odległość od góry akumulatora do krawędzi progu i odległość od dolnej krawędzi grzejnika do podłogi;
  • Rodzaj materiału użytego do wytworzenia grzejnika, ponieważ różne metale i stopy różnią się różnymi parametrami przewodności cieplnej.

Kalkulator online do obliczania liczby sekcji grzejników to oprogramowanie, które przetwarzając wprowadzone dane zapewnia średnie wyniki.

Najłatwiejszym sposobem na przeprowadzenie obliczeń jest użycie kalkulatora online do obliczania sekcji grzejników.

Niestety większość z powyższych kryteriów aplikacji online nie bierze pod uwagę. Dlatego, aby nie używać uśrednionych danych, spróbujemy wykonać obliczenia własnymi rękami.

Standardowa metoda obliczania

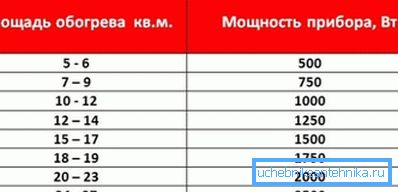

Tabela stosunku mocy grzejników i powierzchni podłogi

Jak obliczyć ile sekcji grzejników potrzebujesz? Istnieje kilka mniej lub bardziej skutecznych sposobów przeprowadzania obliczeń.

Rozważmy standardowy sposób:

  • Zgodnie z normami podanymi w SNiP, aby ogrzać 1 m? Miejsca na baterie powinny działać przy poziomie mocy 100 watów. Tylko w tym przypadku możesz liczyć na komfortowy klimat życia;
  • Do obliczeń można zastosować następujący wzór obliczania sekcji grzejników: S * 100 / P. Tutaj P jest mocą każdego segmentu grzejnika (parametr mierzony jest w watach), S jest obszarem pomieszczenia (mierzonym w metrach kwadratowych);

Ważne: Jeśli większość ścian w pokoju jest zewnętrzna, to podczas obliczania używamy współczynnika wzrostu, który wynosi 1,2. Zatem wynikowa liczba segmentów będzie musiała zostać pomnożona przez 1,2, a wynik zostanie zaokrąglony w górę do najbliższej liczby całkowitej.

  • Jeśli instalacja nagrzewnic odbywa się w pomieszczeniu o wysokości pomieszczenia wynoszącej 3 metry lub więcej, wymagane będzie więcej transferu ciepła, aby zapewnić normalną konwekcję. Dlatego poprzednio proponowana formuła będzie nieistotna;
  • W takim przypadku wskazane byłoby zastosowanie następującej formuły: S * H ​​* 40 / P. W tym wzorze S jest powierzchnią pomieszczenia (mierzoną w metrach kwadratowych), P jest mocą każdego segmentu (mierzoną w watach), a H jest wysokością sufitu (mierzoną w metrach).

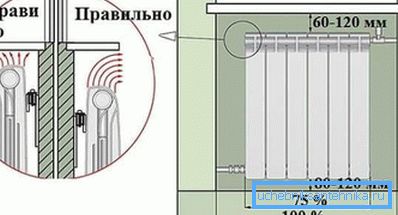

Schemat prawidłowej instalacji nowoczesnych akumulatorów

Aby obliczyć liczbę sekcji grzejników z wykorzystaniem wcześniej zaproponowanych wzorów, należy zainstalować baterię w następujący sposób:

  1. Od dna nagrzewnicy do podłogi odległość nie powinna być mniejsza niż 8 i nie większa niż 12 cm;
  2. Odległość od pionu do grzejnika musi wynosić co najmniej 30 cm.

Przybliżona metoda obliczania

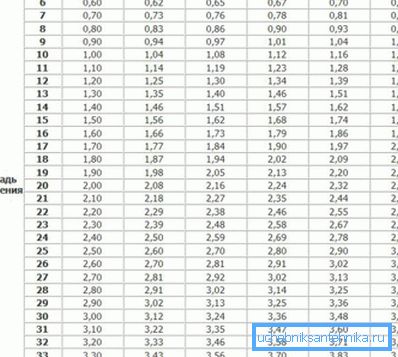

Tabela obliczeń parametrów mocy urządzeń grzewczych

Zastanów się, jak obliczyć odcinki grzejników za pomocą metody uproszczonej. Na podstawie uśrednionych parametrów akumulatorów szeregowych można założyć, że w pomieszczeniu o wysokości sufitu wynoszącej 2,5 m jeden segment może ogrzewać obszar nie większy niż 1,8 m ?.

Dlatego instrukcja obliczeń wygląda następująco:

  • Pomnożyć długość pomieszczenia przez szerokość i uzyskać powierzchnię;
  • Następnie podziel wynikową liczbę przez 1,8 i dowiedz się, ile sekcji jest potrzebnych w pomieszczeniu;
  • Jeśli pomieszczenie jest duże i istnieje kilka otworów okiennych, podziel wynikową liczbę przez liczbę otworów i dowiedz się, ile grzejników i jakie rozmiary należy zainstalować w pokoju.

Ważne: przybliżona metoda wykonywania obliczeń obarczona jest nieścisłościami, ponieważ nie uwzględnia wielu czynników, które mogłyby wpłynąć na stopień przenikania ciepła. Dlatego ta metoda jest rzadko używana. Wynik uzyskany z obliczeń przybliżonych należy zaokrąglić do najbliższej liczby całkowitej.

Metoda obliczeń objętościowych

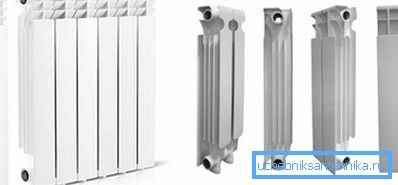

Grzałka bimetaliczna jest demontowana w oddzielne segmenty

Za pomocą tej metody można samodzielnie wykonać obliczenia sekcji grzejników. Najpierw musisz obliczyć objętość pomieszczenia. Aby to zrobić, należy rozważyć obszar i pomnożyć go przez wysokość sufitu.

Według statystyk, jeden segment średniej wielkości baterii (moc do 200 W) może ogrzać się do 5m? Rozważamy więc objętość pomieszczenia i dzielimy ją przez 5. W rezultacie otrzymujemy liczbę sekcji grzejników, których potrzebujemy.

Urządzenia grzewcze prezentowane w sprzedaży mogą mieć nie tylko konstrukcję segmentową, ale także panelową. Jak w takim przypadku określić parametry grzejnika?

W rzeczywistości wszystko nie jest takie trudne:

  • Wykonaj obliczenia sekcji grzejnika według jednego z powyższych schematów;
  • Ponadto wynikowa liczba jest mnożona przez szerokość przekroju (średnio 9-10 cm) i otrzymujemy długość grzejnika;
  • Następnie wybieramy długość baterii panelu o 10% więcej niż wynik uzyskany podczas obliczeń.

Jak skrócić lub zwiększyć długość nagrzewnicy

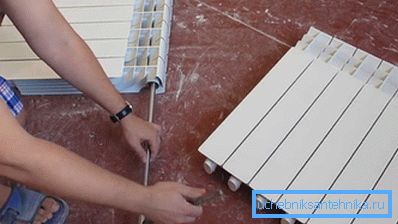

Zdjęcie jest przykładem użycia klucza

Konstrukcja wszystkich akumulatorów sekcyjnych jest podobna, niezależnie od materiałów użytych do ich produkcji. Montaż sekcji odbywa się za pomocą specjalnych metalowych nypli.

Sutki są rodzajem złączki wykonanej w kształcie wydrążonego walca, na której po obu stronach znajdują się gwinty zewnętrzne. W środku brodawki jest zainstalowana elastyczna uszczelka polimerowa o odpowiedniej średnicy.

W przypadku baterii żeliwnych stosuje się złączkę o średnicy zewnętrznej 30 mm, a dla bimetalu i aluminium o średnicy 25 mm. Dwa razy połowa smoczka jest wkręcana w sąsiednie segmenty.

Klucz grzechotkowy

Aby skrócić lub wręcz przeciwnie wydłużyć akumulator, potrzebny jest specjalny klucz. Wewnątrz brodawki znajdują się specjalne rowki, do których klucz przylega podczas instalacji.

Ponieważ złączki do żeliwa są o 5 mm większe od złączek do bimetalu i aluminium, klucze mają różną wielkość części roboczej. Oznacza to, że w przypadku żeliwa klucz jest większy, a w przypadku bimetalu i aluminium używany jest klucz o mniejszym rozmiarze części roboczej.

Zewnętrznie kluczem jest pręt metalowy na jednym końcu, którego wypusty są spawane w postaci krzyża, który pasuje do rowków na złączce. W tylnej części klucza głowa jest przyspawana z otworem na kołnierz lub z wycięciami na klucz.

Ważne: dziś można kupić domowe klucze, ale lepiej jest użyć produkcji fabrycznej narzędzi. W narzędziu fabrycznym na całej długości pręta występuje ryzyko, którego odległość odpowiada szerokości segmentu.

Instrukcje demontażu i montażu grzejników są następujące:

  • Wsuń klucz po stronie roboczej z kolei w górnym i dolnym wlocie, przy tylu cięciach jak w przypadku segmentów planujemy skrócić grzałkę;
  • Czując rowki kluczem, przekręć sutek w kierunku przeciwnym do ruchu wskazówek zegara;
  • Rozszerzenie jest wykonywane w odwrotnej kolejności. Wcześniej ręcznie wkręcić złączkę do wlotów baterii i założyć uszczelkę;
  • Następnie opieramy się o sekcję sutków;
  • Włóż klucz i obróć złączkę tak, aby została wkręcona w sekcję do układania w stos. Fakt, że brodawki zajęło właściwą pozycję można zrozumieć przez ryzyko i zwiększony wysiłek na kołnierzu.

Wniosek

Teraz już wiesz, jak obliczyć wymaganą liczbę sekcji i jak zebrać baterię odpowiedniej wielkości. Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
