Jak obliczyć liczbę sekcji grzejników niezależnie
Aby poprawnie obliczyć liczbę sekcji grzejnika na pomieszczenie, nie wystarczy po prostu określić całkowitą liczbę sekcji na konkretny obszar, tutaj należy wziąć pod uwagę inne parametry. Przede wszystkim przez inne parametry rozumiemy specyficzną moc cieplną urządzenia, a także jego położenie, które może bezpośrednio wpływać na straty ciepła w pomieszczeniu.
Poinformujemy Cię o tym, w jaki sposób możesz wykonywać obliczenia na podstawie powierzchni domu (kwadratury) lub jej objętości (pojemności sześciennej), a ponadto pokażemy film wideo na ten temat.

Metody obliczania
Niewiele o grzejnikach

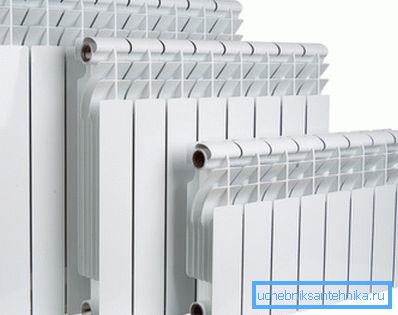

- Ponieważ metal do produkcji grzejników jest wykorzystywany inaczej, wtedy ich moc będzie oczywiście inna, poza tym rozmiar sekcji bezpośrednio na to wpływa.
- Jeśli obliczysz liczbę odcinków promienników żeliwnych, powinieneś natychmiast zarezerwować, że takie urządzenia są bardziej akceptowalne w domach z centralnym ogrzewaniem, gdzie chłodziwo jest dostarczane okresowo, ale nie w zgodzie z mikroklimatem Twojego mieszkania. Dlatego ważne jest, aby utrzymać ciepło uzyskane tak długo, jak to możliwe, a żeliwo jest idealnym rozwiązaniem do tego, poza tym, przepływ na jednej sekcji jest znacznie wyższa niż innych metali, co jest niezwykle nieopłacalne z niezależnym ogrzewaniem.

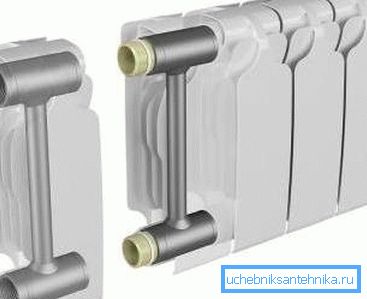

- W przypadku niezależnego ogrzewania oczywiście najlepiej jest użyć bimetalu - Jest to urządzenie, w którym ściany są wykonane z dwóch metali - wewnątrz stali i na górze aluminium, które jednocześnie łączą zdolność wytrzymywania wysokiego ciśnienia i jednocześnie bardzo szybko uwalniają ciepło do pomieszczenia. Oczywiście cena takich grzejników jest wyższa niż w przypadku żeliwa.
- Możliwe, że w sklepie będą oferowane grzejniki aluminiowe, ale najprawdopodobniej będzie to ten sam bimetal, ponieważ urządzenia wykonane z czystego aluminium nie są produkowane tutaj, chociaż mogą być importowane z Europy. Ale mają one bardzo wysoki koszt i nie wytrzymują wysokiego ciśnienia, ponadto instrukcja przewiduje, że do płynu chłodzącego zawsze dodaje się specjalny płyn.

- Możesz również kupić typ panelu grzejnikowego ze stali, który również bardzo szybko oddaje ciepło i, z reguły, jest używany do autonomicznego ogrzewania. Ale takie urządzenia nie są produkowane w formie przekrojów, ale w postaci paneli, dlatego aby obliczyć ich liczbę, będziesz potrzebował konkretnej mocy każdego z nich, co jest wskazane w paszporcie.

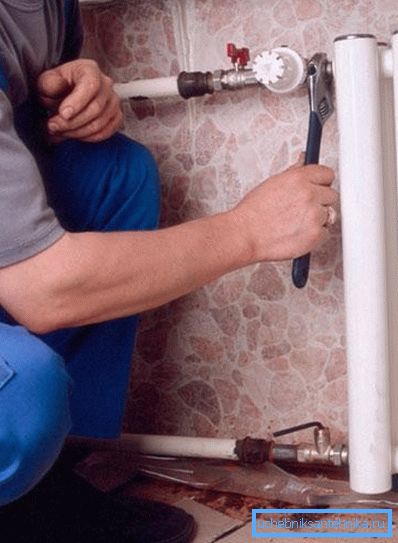

Uwaga Podczas instalowania ogrzewania własnymi rękami bardzo niepożądane jest instalowanie grzejników z różnych metali w jednym obwodzie, zwłaszcza w odniesieniu do połączenia aluminium i żeliwa, aby uniknąć procesu utleniania.
Obliczenie powierzchni

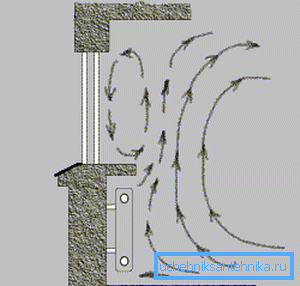

Uwaga Najpoważniejszym źródłem chłodu w normalnie ogrzewanym pomieszczeniu są okna i drzwi, ale drzwi mogą być solidne, grube i bez najmniejszych szczelin, a szyba okienna nie może zostać ogrzana, nawet pakiet wielokomorowy. Dlatego, aby dokładniej obliczyć liczbę sekcji, pod każdym oknem należy zaprojektować urządzenie grzewcze - stworzy to coś w rodzaju kurtyny powietrznej odcinającej przepływ zimny.

Dla standardowej wysokości pomieszczenia, gdzie sufity mają wysokość 240-260 cm, bardzo łatwo i szybko obliczyć odcinki grzejników, ale w tym celu należy zmierzyć powierzchnię pomieszczenia lub całego domu.
Mówimy o standardowej wysokości pomieszczeń, dlatego bazując na SNiP 2.04.05-91 * (zamiast SNiP 2.04.05-91), potrzeba 100 W energii cieplnej na każdy metr kwadratowy pomieszczenia. Wyobraź sobie, że musisz zainstalować urządzenie w pokoju 3,56.5 = 22,75 m2, oznacza to, że jego moc powinna wynosić 22,75 * 100 = 2275 W = 2,275 kW.
Ale jeśli jest to grzejnik płytowy, to po prostu wybieramy urządzenie o najbardziej odpowiedniej mocy, na przykład 2,3 lub 2,5 kW (lepiej zaokrąglić w górę, aby uzyskać margines), ale sekcje należy policzyć. Zróbmy obliczenia próbne - dla akumulatorów bimetalowych jedna sekcja ma około 160 do 180 watów.
Ale przyjmujemy średnią wartość - 170 W lub 0,17 kW (moc sekcji musi być wskazana w paszporcie technicznym od producenta). Tak więc musimy podzielić całkowitą wymaganą moc dla lokali przez 0,17 iw tej sytuacji uzyskamy 2.275 / 0.17? 13.38, a jeśli liczba ta zostanie zaokrąglona, otrzymamy 14 sztuk.
Jednak w pomieszczeniach może wystąpić zwiększona utrata ciepła, na przykład może to być pokój z balkonem, który jest używany okresowo, następnie całkowita moc powinna zostać zwiększona o 15-20% i to samo powinno zostać zrobione, gdy chcesz zamknąć grzejniki dekoracyjnym grillem lub ukryć się w niszy. To znaczy, o tej samej powierzchni 22,75 m2, musisz pomnożyć tę liczbę nie przez 100%, ale przez 115% lub 120% iz tej kwoty obliczenia ogrzewania grzejnika.
Obliczanie objętościowe

Ale jeśli obliczysz liczbę sekcji grzejników dla SNiP 2.04.05-91 *, w oparciu o pojemność sześcienną pomieszczenia, zasada obliczeń pozostanie w przybliżeniu taka sama, tylko oryginalne dane ulegną zmianie
Tak więc, w przypadku domów z panelami, jeden pokój sześcienny wymaga 41 W, ale jeśli dom lub apartament spełnia współczesne standardy izolacji, wówczas 34 IT / m wystarczy3. Spróbujmy wykonać obliczenia o tej samej powierzchni 22,75 m2, tylko wysokość sufitu będzie 3,0 m (wyższa niż standard), a także o tej samej grubości przekroju. (Zobacz także artykuł Jak wybrać grzejniki bimetaliczne: funkcje.)
Zatem objętość pomieszczenia w tym przypadku będzie wynosić 3,5 * 6,5 * 3,0 = 68,25 m3, następnie w domu panelowym potrzebujemy 68,25 * 41 = 278,25 W lub zaokrąglić go do 2,8 kW. Następnie do tego pomieszczenia potrzebujemy 2,8 / 0,17 × 16,47 lub 17 rund bimetalowych rund. Dla dobrze izolowanego pomieszczenia potrzebujesz 68,25 * 34 = 2320,5 W, następnie 2320,5 / 170 = 13,65 lub 14 sekcji jest zaokrąglonych.
Ale aby obliczyć liczbę grzejników, można po prostu podzielić sekcje przez liczbę okien, ale w każdym razie muszą one być wyposażone w urządzenia grzewcze, nawet jeśli mają one różne rozmiary, tak aby straty ciepła nie wzrastały.
Uwaga Należy powiedzieć, że istnieją również najdokładniejsze obliczenia, które uwzględniają nie tylko powierzchnię / objętość pomieszczenia i pojemność cieplną sekcji grzejnika, ale także wiele różnych współczynników. Obejmuje to konkretną temperaturę, która jest potrzebna w danym pomieszczeniu, stopień oszklenia okien (pojedyncze, podwójne lub potrójne oszklenie), izolację cieplną (słabą, średnią, wysoką), dopasowaną do powierzchni okien i podłogi, i tak dalej. Jednak takie obliczenia są konieczne w przypadku wyspecjalizowanych pomieszczeń, na przykład w celu zainstalowania mikroklimatu w magazynach muzeum lub w niektórych laboratoriach.
Wniosek
Nie zapominaj, że moc określona przez producenta dla sekcji jest często pobierana z maksymalnej temperatury chłodziwa, dlatego można ją nazwać zawyżoną. Na tej podstawie zaokrąglanie zawsze odbywa się w dużym stopniu, a czasami, szczególnie w zimnych regionach, dodaje się dodatkową sekcję.
