Jak obliczyć ogrzewanie mieszkania lub prywatnego domu

Podczas remontu mieszkania lub budowy domu prywatnym w większości mieszkańców nie ma potrzeby, aby dokonać dokładnych obliczeń instalacji grzewczej. Natychmiast należy zauważyć, że rozwiązanie tego problemu wymaga zrównoważonego podejścia, ponieważ od właściwej realizacji tego zadania zależy od poziomu wygodnego życia w domu w okresie jesienno-zimowym, a nie wiedząc, jak obliczyć szybkość ogrzewania, może prowadzić do znacznego wzrostu kosztów oraz bez droższe usługi użyteczności publicznej.

Metoda obliczania domowego systemu ogrzewania

Aby spełnić wszystkie obliczenia ciepło-inżynierskich, trzeba najpierw mieć precyzyjne projektowanie i rzeczywiste wymiary każdego pokoju w domu z apartamentami, aby mieć dane dotyczące grubości ścian zewnętrznych budynku i charakteru materiałów termoizolacyjnych, jak również znać cechy klimatyczne i przybliżoną minimalną temperaturę w czasie zimnej roku dla osób region.

Następnie w artykule zostaną przedstawione instrukcje krok po kroku, które na podstawie tych wszystkich danych pomogą określić optymalną moc urządzeń kotła i obliczyć wymaganą liczbę grzejników lub baterii.

Metoda obliczania mocy kotła grzewczego

Do ogrzewania nośnika ciepła w autonomicznych systemach grzewczych najczęściej stosuje się kotły na paliwo stałe, na paliwo płynne, elektryczne lub gazowe. Ilość energii cieplnej, którą należy wykorzystać do ogrzewania dowolnego pomieszczenia w jednostce czasu, zależy bezpośrednio od jej objętości.

Średnia wysokość lokali mieszkalnych wynosi 2,7 m, dlatego obliczenie mocy urządzeń kotłowych dla dowolnego pomieszczenia, którego wysokość nie przekracza 3 m, wykonywane jest na podstawie jego całkowitej powierzchni.

Aby dowiedzieć się, jak jest obliczane ogrzewanie głównego obszaru mieszkania, należy kierować się prostym wzorem:

W cat = S x W rytmy / 10,

gdzie:

• W cat - minimalna zalecana moc kotła grzewczego (kW).
• S to całkowita powierzchnia wszystkich ogrzewanych pomieszczeń (m?).
• W bije - wartość określonej mocy kotła wyrażona w ilości energii cieplnej niezbędnej do ogrzania pomieszczenia 10 m? (kW / 10m?).

Wartość mocy właściwej urządzeń kotłowych określana jest na podstawie cech klimatycznych i warunków pogodowych danego regionu.

1. Dla regionów skrajnej północy i regionów o ostrym klimacie kontynentalnym czy właściwa wartość mocy mieści się w przedziale od 1,5 kW do 2 kW na każde 10 m? powierzchnia ogrzewanego pomieszczenia.
2. Dla średnich szerokości geograficznych, a także dla regionów o umiarkowanym klimacie kontynentalnym lub umiarkowanym wartość mocy właściwej może wynosić od 1,2 kW do 1,5 kW na metr kwadratowy 10 m?
3. Dla południowych szerokości geograficznych i regionów o subtropikalnym klimacie, średnia dzienna temperatura powietrza, w której rzadko spada poniżej 0 ° C, moc właściwa może wynosić od 0,7 kW do 0,9 kW na 10m?

Zwróć uwagę! Obliczenie mocy kotła według przedstawionej formuły będzie sprawiedliwe tylko wtedy, gdy przestrzegane będą przepisy budowlane i wykonywana będzie wysokiej jakości izolacja termiczna ścian zewnętrznych, podłogi i dachu budynku.

Obliczanie wymaganej objętości chłodziwa

Aby osiągnąć optymalną pracę autonomicznego systemu grzewczego, równie ważnym parametrem jest objętość cieczy chłodzącej, która będzie krążyć w zamkniętym obiegu grzewczym. Jego wartość zależy wyłącznie od mocy kotła i jest obliczana według następującego wzoru:

V syst = W cat x 15,

gdzie:

• V syst - całkowita objętość obwodu zamkniętego (l).
• W cat - minimalna zalecana moc kotła obliczona według wzoru podanego powyżej (kW).

W ten sposób staje się jasne, że optymalna wartość objętości chłodziwa wynosi 15 litrów na kilowat mocy kotła.

Jako przykład, możemy wziąć pod uwagę obliczenie mocy kotła i wymaganą ilość nośnika ciepła do ogrzewania domu mieszkalnego, o łącznej powierzchni 120 m? Znajduje się na środkowym pasie w klimacie umiarkowanym.

1. W kat = 120 x 1,5 / 10 = 18 kW.
2. V syst = 18 x 15 = 170 litrów.

Na podstawie tych obliczeń można stwierdzić, że budynek do ogrzewania wspomniane wyposażenie kotła niezbędne do korzystania z mocy co najmniej 18 kW, optymalna ilość krążącego płynu chłodzącego wynosi 170 litrów.

Wskazówka! Jako cieczy chłodzącej zamiast wody lepiej jest użyć specjalnego płynu przeciw zamarzaniu na bazie glikolu etylenowego lub glikolu propylenowego. Na pierwszy rzut oka może wydawać się cena wystarczająco wysoka, ale ma o wiele mniej żrący niż woda, oprócz jego stosowanie byłoby uniknąć linii złamania i grzejników w przypadku przystanku lub awarii sprzętu kotła przy niskich temperaturach powietrza.

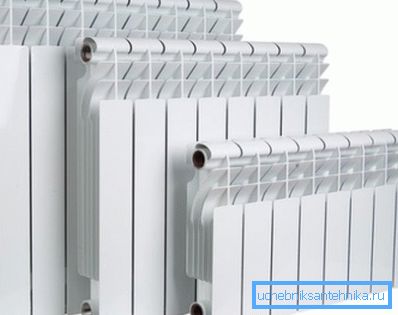

Oblicz liczbę zainstalowanych grzejników

Jakość ogrzewania każdego pomieszczenia zależy bezpośrednio od liczby zainstalowanych w nim grzejników, dlatego przed zainstalowaniem i podłączeniem grzejników wodnych własnymi rękami należy poprawnie obliczyć wymaganą liczbę sekcji.

Aby dowiedzieć się, jak prawidłowo obliczyć ogrzewanie i wybrać optymalną liczbę sekcji grzejnika, należy użyć wzoru:

W happy = S x h x 41,

gdzie:

• Cieszę się - całkowita moc grzejników potrzebna do zapewnienia komfortowej temperatury w pomieszczeniu (W).
• S - całkowita powierzchnia pomieszczenia (m?).
• h jest wysokością pomieszczenia od gotowej podłogi do sufitu.
• 41 - standardowy wskaźnik ilości energii cieplnej potrzebnej do ogrzewania 1m? powietrze w salonie.

Otrzymaną obliczenia, całkowita moc grzejników (szer Rad), które podzielone przez wartość ciepła właściwego, która jest podana przez producenta w karcie każdego grzejnika. Wynikiem tych obliczeń będzie wymagana liczba sekcji roboczych grzejnika, które należy zainstalować, aby ogrzać to pomieszczenie.

Obliczanie kosztów ogrzewania

Po podłączeniu do systemu centralnego ogrzewania obliczenie opłaty za zużytą energię cieplną odbywa się według jednego z dwóch schematów, w zależności od odczytu licznika lub zgodnie z normami zużycia.

W pierwszym przypadku, zespół obecności obschedomovogo energii cieplnej są obliczane zgodnie z ilością ciepła rzeczywiście zużywanej przez wszystkie lokatorów domu i rozdzielane według ogólnej powierzchni mieszkań. Stosuje się następującą formułę obliczeniową:

P opl = V łącznie x S żyło / S unde x T,

gdzie:

• P opl - kwota opłaty za zużyte ciepło (rub.).
• V suma - ilość ciepła zużytego w okresie sprawozdawczym, zgodnie ze świadectwem urządzenia pomiarowego ogólnego zastosowania (Gcal).
• S mieszkał - całkowita powierzchnia konkretnego mieszkania mieszkalnego w domu (m?).
• S nek - całkowita powierzchnia niemieszkalnych i technicznych pomieszczeń obschedomovyh (m?).
• T - ustalona taryfa, zgodnie z obowiązującymi przepisami (rub / Gcal).

Aby dowiedzieć się, w jaki sposób taryfa grzewcza jest obliczana w przypadku braku wspólnego urządzenia pomiarowego domu, konieczne jest użycie następującej formuły:

P opl = S żył ​​x T

gdzie:

• P opl - stała kwota opłaty za ciepło (rub.).
• S mieszkał - całkowita powierzchnia mieszkania mieszkalnego (m?).
• T - ustalona taryfa ogólna, zgodnie z obowiązującymi przepisami (rub / Gcal).

Wniosek

Wykonywanie prostych obliczeń przedstawione wzorami, można stwierdzić, że w przypadku zestawu urządzeń energetyki cieplnej, kwota zapłaty za ciepło dla każdego właściciela mieszkanie będzie znacznie niższy niż miesięczne opłaty za scrip ogólnej stopy, w zależności od wielkości zajmowanej przez obudowę.

Aby uzyskać więcej informacji na temat dostarczonych informacji, możesz obejrzeć film na końcu tego artykułu lub przeczytać podobne materiały na naszej stronie internetowej.
