Jak obliczyć ogrzewanie w domu bez pomocy

We współczesnym świecie systemy grzewcze są często organizowane przez samych właścicieli własnymi rękami, aby nie wydawać dodatkowych pieniędzy. Jednak na wstępnym etapie wymagane jest dokonanie prawidłowych obliczeń ogrzewania domu, a następnie zimowe przymrozki nie będą tak złe. Jeżeli obliczenia są dokonywane z dużym błędem, to nie jest możliwe osiągnięcie maksymalnej wydajności przy jednoczesnym zapewnieniu ciepła mieszkania.

Oznaczanie mocy cieplnej

Aby znaleźć wymagane parametry systemu ogrzewania budynku, konieczne jest zastosowanie specjalnej formuły: Qt = V *? T * K / 860, gdzie Qt jest wymaganą mocą cieplną, V jest wielkością budynku, T jest różnicą temperatur, K jest wskaźnikiem strat ciepła. Wynikowy produkt z podanych danych jest podzielony przez 860, aby przetłumaczyć wynik w kW / h.

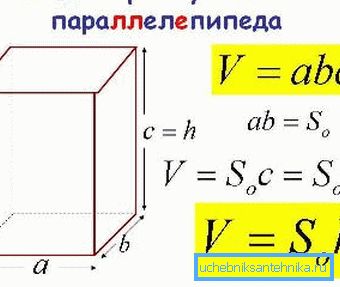

Objętość ogrzanego obiektu

Podczas obliczania systemu ogrzewania w domu najważniejszym parametrem jest jego pojemność sześcienna, czyli przestrzeń do ogrzania. Ponadto zaproponowano wykonanie obliczeń dla budynku 68 z poddaszem.

Wysokość sufitu wynosi 3 m, a odległość od podstawy przegrody do kalenicy wynosi 5 m.

1. Najpierw określana jest objętość pierwszego piętra, dla której szerokość jest mnożona przez długość, a otrzymany wynik jest dodatkowo pomnożony przez wysokość. Okazuje się, że taki przykład: 6 * 8 * 3 = 144 cu. m
2. Ponadto obliczana jest objętość sześcienna całego poddasza.. W tym przypadku podział jest dodawany do powyższych operacji, ponieważ szczyty mają kształt trójkątny. Wynika to z tego: 6 * 8 * 5/2 = 120 cu. m
3. Aby uzyskać końcową objętość, należy po prostu dodać wyniki uzyskane w poprzednich akapitach.. W rezultacie możliwe będzie określenie przestrzeni, która będzie ogrzewana: 144 + 120 = 264 cu. m

Uwaga! W tej sytuacji obliczenia zostały rozważone dla przedmiotu o prostej formie. Jeśli budynek opiera się na złożonych kształtach, lepiej jest podzielić je na prostsze części.

Różnica temperatur

Wskaźniki termometru wewnątrz i na zewnątrz będą bardzo różne. Głównym zadaniem jest określenie różnicy temperatur powietrza wewnątrz i na zewnątrz w zimie. Możesz określić ten parametr, jeśli odejmujesz więcej od najmniejszej liczby.

Przy wykonywaniu obliczeń należy skupić się na poziomie komfortu, który chcesz uzyskać z instalacji termicznej. Zazwyczaj w budynkach mieszkalnych normalna temperatura powietrza wynosi 18-20 stopni. Jednak liczba ta może się nieznacznie różnić w zależności od preferencji właścicieli.

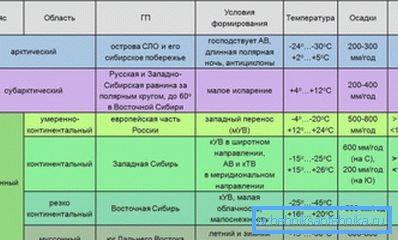

Temperatura powietrza zewnętrznego może być ustalana niezależnie, ale w zwykłych przypadkach używana jest specjalna tabela, która odzwierciedla średnie wskaźniki dla dużych miast.

Suplement! Bardziej szczegółowe informacje na temat warunków klimatycznych danego regionu znajdują się w dokumentacji SNiP 23-01-99. Wszystkie parametry przedstawione są w postaci schematów i tabel specjalnych.

Obliczenie różnicy między temperaturą otoczenia zewnętrznego a przestrzenią wewnętrzną należy przeanalizować konkretnym przykładem. Jeśli w domu znajdującym się w rejonie Moskwy, wskaźnik 20 stopni jest uważany za optymalny, wówczas należy wykonać następujące obliczenia: -28-20 = -48. W ten sposób udało się uzyskać różnicę. Ten parametr zostanie zastąpiony podstawową formułą bez znaku minus.

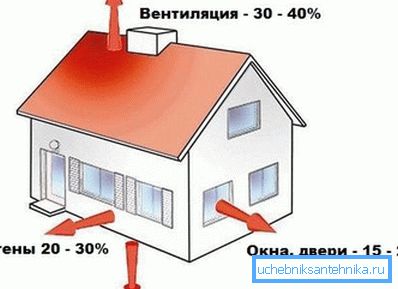

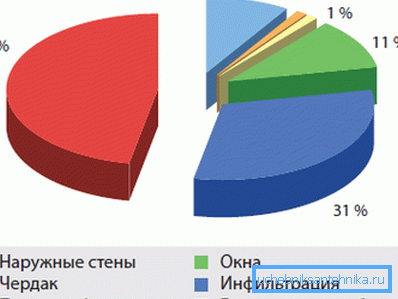

Współczynnik strat ciepła

W naszym przypadku wskaźnik ten będzie przybliżony, aby nie uciekać się do skomplikowanych obliczeń. Współczynnik zależy od rodzaju budynku, a także jego właściwości izolacyjnych.

Poniżej znajdują się podstawowe wartości, które można zastąpić formułą.

• Od 0,6 do 0,9 - wskaźnik dla obiektów o wysokim poziomie izolacji termicznej ze wszystkich stron. Oznacza to, że podłogi, dach, ściany są dodatkowo izolowane, a otwory okienne są wyposażone w okna z podwójnymi szybami.
• Od 1 do 1,9 - wartości w tym przedziale są odpowiednie dla budynków o średnim poziomie izolacji termicznej. Należą do nich budynki z podwójnymi murami i obiektami zbudowanymi z drewna 150150 mm.
• Od 2 do 2,9 - współczynnik jest odpowiedni dla uproszczonych konstrukcji z lekką izolacją. Budynek można przypisać do tej kategorii, jeśli ma on pojedynczy mur lub zbudowany jest z pręta o wymiarach 100,100 mm.
• Od 3 do 4 - wskaźnik jest stosowany tylko w przypadku lekkich konstrukcji, takich jak metalowe pojemniki, jednoramowe konstrukcje ramowe i inne podobne konstrukcje.

Przykład! Dokonując obliczenia ogrzewania domu wiejskiego, wykonanego z drążka 150 x 150 mm i posiadającego podwójne oszklenie, należy zastąpić jednostkę. Jeśli jest dużo okien, wartość można zwiększyć do 1,5.

Podstawianie wyników

Po przejrzeniu podstawowych parametrów używanych w formule można przejść bezpośrednio do obliczeń. Obliczenia będą dokonywane dla struktury, której wielkość została wskazana powyżej.

Jego poziom izolacji jest bardzo wysoki i znajduje się w rejonie Moskwy. Tak więc okazuje się, że: 264 * 48 * 1/860? 15 kW / godz.

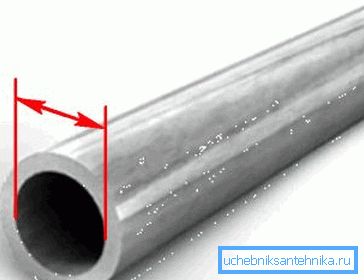

Odpowiednia średnica rury

Aby system grzewczy działał prawidłowo, konieczne jest prawidłowe określenie średnic przewodzących elementów, w przeciwnym razie nawet przy dużej mocy kotła domowego do ogrzewania domu nie będzie możliwe uzyskanie dobrych wyników.

W obliczeniach stosuje się następujący wzór: D = v354 * (0,86 * Q /? T) / V, gdzie Q jest obciążeniem cieplnym, T jest różnicą temperatur na wlocie i wylocie z kotła, V jest prędkością chłodziwa.

Obciążenie cieplne

Na początkowym etapie parametr ten odpowiada indeksom mocy, jednak w przypadku rozgałęzienia rurociągu wartość może się zmienić. Jednak w większości domów prywatnych elementy są połączone szeregowo, dlatego zwykle redukcja przekroju nie jest wykonywana. Jeżeli rury systemu są rozdzielone, całkowity wynik powinien być podzielony przez liczbę odgałęzień.

Różnica temperatur

W tym przypadku wskaźniki są mierzone na wlocie i wylocie. Po określeniu dwóch parametrów, mniejszy odejmuje się od większej liczby. Na przykład, jeśli na wyjściu z kotła temperatura wynosi 95 stopni, a przy wejściu wstecznym - 65, wówczas różnica ta jest obliczana w następujący sposób: 95-65 = 30 stopni.

Szybkość chłodziwa

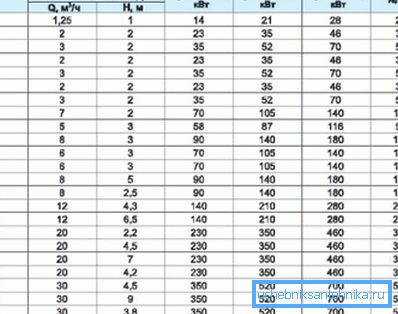

Cyrkulacja gorącej wody w systemie może wystąpić z powodu różnicy temperatur i za pomocą specjalnej pompy, ale prędkość powinna być w zakresie 0,8-1,5 m / s.

Jeśli wartości te zostaną przekroczone, mogą pojawić się zakłócenia w rurociągach, co negatywnie wpływa na warunki życia. Zbyt niska prędkość może spowodować zatkanie powietrza.

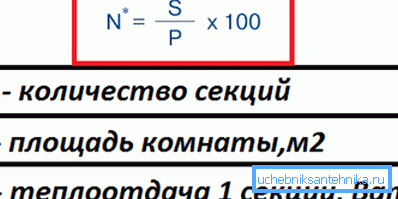

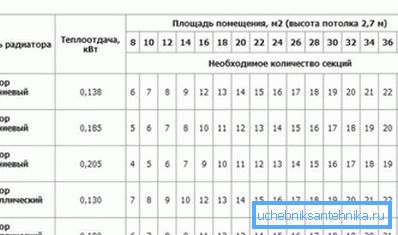

Liczba sekcji grzejników

Raczej dokładne obliczenia uzyskuje się biorąc pod uwagę objętość ogrzewanego pomieszczenia. Najpierw określa się całkowite zapotrzebowanie na ciepło, a następnie oblicza liczbę przekrojów. Wynik można podzielić na osobne części, jeśli planujesz zainstalować kilka baterii w różnych częściach pokoju.

Poniżej przedstawiono szczegółowe obliczenia dla pomieszczenia o wymiarach 35 metrów i wysokości sufitu wynoszącej 270 cm.

Taka instrukcja pozwala uzyskać dość dokładne wyniki.

1. Najpierw musisz znać objętość pomieszczenia, dla którego pomnożone są główne parametry - długość, szerokość i wysokość. W rezultacie powinien być w przybliżeniu następujący przykład: 3 * 5 * 2,7 = 40,5 cu. m
2. Teraz powinieneś znaleźć potrzebną moc grzewczą do ogrzewania pomieszczenia. SNiP zaleca przydzielenie około 41 watów na kostkę. W związku z tym: 41 * 40,5 = 1660,5 watów.
3. W końcowym etapie wynik pozostaje podzielony przez moc jednej sekcji grzejnika. Niech ten parametr będzie równy 170 watów. Wynik: 1660,5 / 170? 10 sekcji.

Zwróć uwagę! Prawidłowo wykonane obliczenia dają możliwość nie tylko zapewnienia ciepła w pomieszczeniu, ale także oszczędności, ponieważ cena niektórych typów grzejników dla systemów grzewczych jest dość wysoka, zwłaszcza dla odpowiedników bimetalicznych.

Na zakończenie

Po zapoznaniu się z prezentowanymi materiałami od początku do końca, indywidualni deweloperzy będą w stanie zrozumieć, jak samodzielnie obliczyć ogrzewanie domu bezpośrednio przed rozpoczęciem głównych prac. Na etapie instalacji konieczne będzie jedynie zainstalowanie elementów systemu w odpowiednich miejscach i podłączenie do głównego źródła ciepła. W celu zapoznania się z innymi danymi prezentowane jest specjalne wideo.
