Jak obliczyć ogrzewanie w mieszkaniu i domu na różne sposoby

02-05-2018
Ogrzewanie

Nie ma znaczenia, w jaki sposób kupić kocioł lub ułożyć z niego rurociąg, jeśli nie można właściwie rozprowadzić energii cieplnej w pomieszczeniu. Grzejniki są za to odpowiedzialne i naszym zadaniem jest dzisiaj wyjaśnić, jak poprawnie obliczyć liczbę sekcji baterii, w zależności od powierzchni pomieszczenia. Dzięki takiemu podejściu nie będziesz musiał wydawać dodatkowych pieniędzy na sprzęt.

Właściwe obliczenie ogrzewania w mieszkaniu znacznie obniży całkowity koszt utrzymania mieszkania

Zasada obliczeń

Producenci oferują obecnie wystarczającą gamę różnych urządzeń grzewczych, więc wybór nie będzie trudny. Najważniejsze, aby zrozumieć zasadę obliczania ogrzewania w mieszkaniu lub domu prywatnym.

Ponieważ akumulatory mogą mieć różne rodzaje mocy i mocy, będziesz musiał tylko stosować się do naszych zaleceń, aby uzyskać wysokiej jakości ogrzewanie przy minimalnych kosztach.

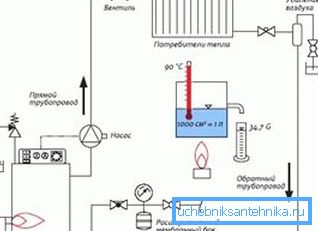

Na zdjęciu schemat indywidualnych obudów grzewczych

Grzejniki - co oferuje branża

Grzejnik ten służy do odprowadzania ciepła do atmosfery pomieszczenia, które pochodzi z kotła i składa się z sekcji. Możesz zainstalować go samodzielnie lub zaprosić do tego ekspertów. Istnieje kilka rodzajów takich urządzeń do wytwarzania których wykorzystuje się inny materiał.

Obliczenie opłaty za ogrzewanie w mieszkaniu z zainstalowanym systemem autonomicznym zależy od ilości wypalonego gazu

Zanim zajmiemy się konkretnym, musimy zrozumieć, że każda odmiana ma swoje osobliwości, które zostaną omówione poniżej:

Żeliwne Nowoczesne grzejniki są kompaktowe i mają wysoką moc cieplną, a od zalet można zauważyć:
  • duża pojemność cieplna dzięki masie;
  • bezwładność cieplna (nagrzewa się i chłodzi przez długi czas);
  • odporność na jakość płynu chłodzącego i jego przegrzanie;
  • długi okres użytkowania, który był testowany przez lata.

Nie bez wad:

  • niedogodności związane z instalacją i konserwacją urządzenia ze względu na jego dużą masę;
  • potrzeba niezawodnego sprzętu montażowego;
  • wymaga okresowego malowania;
  • szorstka struktura wewnętrznych kanałów jest dobrą "ziemią" dla osadów, która ostatecznie zaczyna wpływać na przenoszenie ciepła;
  • wymagana jest duża pojemność kotła, w przeciwnym razie akumulatory będą gorzej ogrzewać pomieszczenie;
  • zniszczenie uszczelek międzysekcyjnych.
Aluminium Eksperci uważają to za optymalny wybór ze względu na wysoką przewodność cieplną w połączeniu z dużą powierzchnią urządzenia dzięki występom i krawędziom.
  • niska masa;
  • łatwość instalacji;
  • może wytrzymać wysokie ciśnienie chłodziwa;
  • wymiary urządzenia są małe;
  • wysoki współczynnik przenikania ciepła.

Wady:

  • wrażliwość na jakość płynu chłodzącego;
  • korozję metalu ze względu na małe prądy błądzące.

Drugi problem rozwiązuje się nakładając na wnętrze grzejnika warstwę polimerową, która chroni materiał przed kontaktem z wodą. Jeśli akumulator go nie ma, nie zalecamy zamykania kurków w rurach, aby nie spowodować uszkodzenia konstrukcji.

Dobrą opcją jest akumulator bimetaliczny do systemu grzewczego, który składa się ze stopu aluminium i stali. Model ten ma wszystkie zalety aluminium, jednak eliminuje się zagrożenia i wady luki. Należy zauważyć, że ich cena jest wyższa.
Stal Oferowane są różne czynniki kształtu, co umożliwia wybór urządzenia o dowolnej pojemności.
  • maksymalne ciśnienie robocze - do 7 barów;
  • temperatura nośnika ciepła - do 100 ° С;
  • bez ochrony antykorozyjnej;
  • mała bezwładność cieplna;
  • zależność od wstrząsów hydraulicznych i spadków temperatury.

Sprzęt charakteryzuje się dużą powierzchnią grzewczą, która stymuluje ruch ogrzanego powietrza. Dlatego takie grzejniki są bardziej odpowiednio przypisywane przez typ do konwektorów grzewczych.

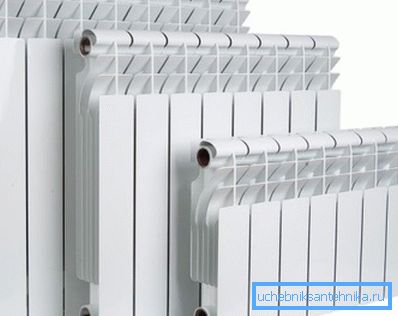

Grzejniki aluminiowe mają najwyższą pojemność na sekcję.

Jak obliczyć liczbę sekcji

W pierwszym etapie rozważamy główne czynniki wykorzystywane przy określaniu wymaganej mocy grzałki.

  1. K1 - szklenie:
    • energooszczędne trzecie przeszklenie = 0,85;
    • oszczędność energii 2 = 1,0;
    • zwykłe szkło = 1,3.
    1. K2 - izolacja cieplna:
      • standardowa płyta betonowa = 1,3;
      • ściana w 2 cegłach = 1,0;
      • płyta betonowa ocieplona pianką polistyrenową o grubości 100 mm = 0,85.
      1. К3 - stosunek powierzchni ścian do powierzchni okien: jeżeli współczynnik 10% przyjmuje się 0,8, to na każde 10% dodaje się 0,1 jednostki.

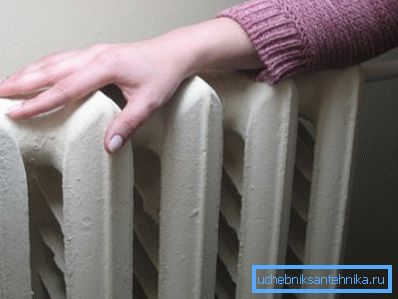

      Grzejniki żeliwne mają najwyższą pojemność cieplną i bezwładność cieplną.
      1. K4 - minimalna temperatura na zewnątrz budynku:
        • jeżeli do - 10 ° С = 0,7;
        • jeśli do - 15 ° C = 0,9;
        • jeśli do - 20 ° C = 1,1;
        • jeżeli do - 25 ° C = 1,3.
        1. K5 - wysokość sufitu: ze standardem 2.5 = współczynnik 1,0; następnie za każde 0,5 m powinieneś dodać 0,5 jednostki. Na przykład dla 3 m będzie to 1,05.
        1. K6 - całkowity współczynnik ogrzewania dla wszystkich pomieszczeń wynosi 0,8 jednostki.
        1. K7 - liczba ścian w pokoju:
          • jeden = 1,1;
          • dwa w narożnym mieszkaniu = 1,2;
          • trzy = 1,3;
          • cztery w osobnym domu = 1,4.

          Aby określić całkowitą moc grzejników, należy użyć wzoru:

          100 W / m2 x Spom x K1xK2xK3xK4xK5xK6xK7

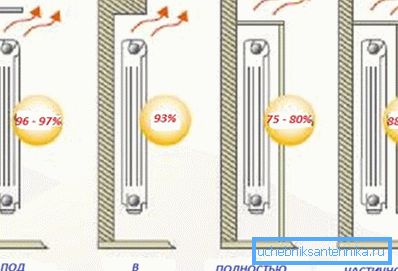

          Gdzie zainstalować grzejnik dla większego transferu ciepła

          Metody obliczania

          Istnieje kilka sposobów obliczenia ogrzewania mieszkania.

          Opierają się one na uśrednieniu przepustowości jednej sekcji i stanowią 20% rezerwy:

          1. Standard - zależy od obszaru. Na przykład, przepisy budowlane wymagają 1 m2 100 watów energii na ogrzewanie. Przy powierzchni 30 m2, a średnia moc jednej sekcji wynosi 150 watów, całkowita będzie: 30x100 / 160 = 18,75.

          Wskazówka: wszystkie wartości są zaokrąglane w górę.

          W naszym przypadku pomieszczenie będzie wymagało 19 sekcji.

          Dodatkowy system ogrzewania Elektryczne ogrzewanie podłogowe wpływa na ogólne obliczenia systemu ogrzewania
          1. Przybliżona metoda obliczania opiera się na wysokości sufitu pomieszczenia i jego powierzchni. Czy założono, że sekcja może ogrzać 1,8 m? przy wysokości sufitu wynoszącej 2,5 m, więc wynik będzie następujący: 30 / 1,8 = 16,67 lub 17 sekcji. W tym przypadku wystąpił duży błąd, więc nie zalecamy korzystania z tej metody.
          2. Inna metoda opiera się na objętości pomieszczenia.. Wybierz pomieszczenie o długości 6 mi szerokości 5 m, a wysokość sufitu do 2,5 m. Przy 5m3 potrzeba 200 watów ciepła. Instrukcja obliczania: 6 mx 5 mx 2,5 m / 5 m3 = 15 sekcji po 200 watów każda.

          Wskazówka: każda proponowana metoda obliczania ma błąd, dlatego zalecamy zainstalowanie sekcji na baterii na 1 więcej. Jeśli potrzebujesz stworzyć gorący mikroklimat w pokoju, musisz dodać co najmniej 5.

          Wniosek

          W artykule podano metody, które pozwoliły zrozumieć, w jaki sposób ogrzewanie jest obliczane w mieszkaniu. Dlatego zanim kupisz grzejnik, musisz najpierw ustalić liczbę sekcji tego typu dla każdego pomieszczenia. Wtedy nie będziesz wydawać pieniędzy na próżno i stworzyć mikroklimat w pokoju, który jest konieczny.

          Powyższe formuły mają pewien błąd, więc musisz dodać do nich co najmniej jedną sekcję. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
