Jak określić wymaganą moc grzejników - szczegółowy

Przed zakupem jakiegokolwiek grzejnika należy znać wymaganą moc cieplną tego urządzenia. W rzeczywistości, na podstawie tych danych, dokonuje się wyboru liczby sekcji. Pomijanie etapu obliczeń może ostatecznie doprowadzić do naruszenia mikroklimatu w pomieszczeniu, dlatego warto będzie zapoznać się z metodą obliczania.

O obliczaniu systemu grzewczego

Na tym etapie konieczne jest zapewnienie, aby moc grzewcza grzejnika zapewniała stałą temperaturę w pomieszczeniu w najzimniejszym okresie sezonu grzewczego. Określenie mocy grzejnika jest konieczne w celu określenia wymaganej liczby segmentów (patrz także artykuł Jak podłączyć grzejniki w systemie centralnym lub autonomicznym).

Zwróć uwagę! Aby móc płynnie regulować działanie baterii grzewczej, zainstalowanie termostatu nie będzie redundantne.

Cały proces odbywa się w kilku etapach:

• straty ciepła przez otaczające struktury są obliczane;
• zgodnie z dokumentacją techniczną odkryto przenikanie ciepła w jednym segmencie wybranego grzejnika;
• obliczyć wymaganą liczbę segmentów baterii.

Obliczanie strat ciepła

Jest to pierwsza rzecz, od której należy zacząć od określenia mocy grzejnika.

Ciepło jest zużywane przez:

• ściany, zarówno zewnętrzne, jak i wewnętrzne (jeśli pomieszczenie graniczy z nieogrzewanym pomieszczeniem);
• podłoga;
• sufit;
• okna i drzwi.

Obliczanie strat odbywa się z uwzględnieniem rodzaju i grubości materiału, stosuje się wzór

w tej formule

• Q - utrata ciepła;
• S - powierzchnia pomieszczenia, m²;
• ?t jest różnicą temperatur wewnątrz i na zewnątrz pomieszczenia, С;
• ? - wartość odniesienia - współczynnik przewodności cieplnej, W / m •? С;
• v - grubość obwiedni budynku, m.

Z punktu widzenia utraty ciepła górne piętra znajdują się w niekorzystnej pozycji, ponieważ nad nimi znajduje się nieogrzewany strych, a zewnętrzny wiatr jest silniejszy. Tak więc dla nich, straty ciepła mogą być zwiększone o około 10%.

Zwróć uwagę! Przy obliczaniu nie trzeba zapominać o wentylacji, ponieważ wymiana powietrza w zimie nie kończy się. W tym celu wprowadza się współczynnik mnożnikowy 1,1 - 1,4. Większą wagę przywiązuje się do intensywnej wentylacji mieszkań.

Obliczanie grzejnika

Mając pod ręką dane dotyczące utraty ciepła, możesz przejść do wyboru baterii. Jednocześnie należy wziąć pod uwagę sprawność urządzenia, na przykład moc grzejników stalowych jest gorsza od bimetalicznych odpowiedników.

Wymagana liczba segmentów jest zdefiniowana jako stosunek strat ciepła do przenoszenia ciepła w jednym segmencie. Ale sekcja mocy cieplnej - wartość paszportu, producent musi wskazać dla każdego modelu grzejnika. Zastosowana formuła to:

w tej formule:

• n to całkowita liczba sekcji baterii, szt .;
• Q - utrata ciepła, W;
• N - moc jednej sekcji, W.

Należy pamiętać, że dane paszportowe dotyczące mocy pierwszego segmentu podane są dla pewnej różnicy temperatur (zwykle 90/70). Ale często temperatura chłodziwa jest inna, w tym przypadku, a wymiana ciepła baterii grzewczej jest różna. Na przykład moc grzejników żeliwnych, gdy różnica temperatur zmienia się z 80-100 na 50-60 kropli o około 15-20%.

Aby obliczyć moc segmentu z arbitralną temperaturą, użyj wzoru

w tej formule

• k - przenikanie ciepła, wartość paszportowa, W / m²•? Z;

• A - obszar przekroju, m²;
• ?T - ciśnienie atmosferyczne,. Obliczone przez formułę

T_pod i t_arr - temperatura płynu chłodzącego, odpowiednio, przy wejściu do akumulatora i poza nim, "Z;

T_pokój - temperatura pokojowa,? C.

Uproszczona metoda

Jeśli wszystkie prace w domu wykonywane są ręcznie, to dość często, zamiast szczegółowych obliczeń, ludzie są zadowoleni z przybliżonej selekcji. Należy zauważyć, że wynik w tym przypadku, choć niezbyt dokładny, będzie pochodzić z wyboru grzejnika.

Istnieje kilka sposobów przybliżenia obliczeń:

• przy standardowych parametrach (wysokość sufitu w pokoju do 3m, temperatura nośnika ciepła 85-90? С, 1 okno i 1 drzwi w pokoju) można użyć zależności 100 W / 1 m² kwadratowy. Dla pomieszczenia, na przykład, 20 m² potrzebują baterii, która jest w stanie zapewnić moc grzewczą 2 kW;

Zwróć uwagę! W przypadku pokoi narożnych, a także mieszkań na wyższych piętrach wprowadzono współczynnik mnożenia 1,2. Cena baterii nie jest tak wysoka, więc lepiej jest błądzić.

• obliczenia mogą być przeprowadzane z uwzględnieniem pojemności sześciennej. W tym przypadku opiera się na proporcji, w której 200 W mocy cieplnej jest w stanie ogrzać 5 m.³ przestrzeń pokoju.

Zwróć uwagę! Praktyka pokazuje, że wynik w tym przypadku okazuje się być zawyżony o około 10%.

Wyniki dla obu metod powinny być w przybliżeniu takie same. Łatwiej jest porównać je z konkretnym przykładem. Załóżmy, że musisz wziąć grzejnik do pokoju o wymiarach 5 x 5 x 3 metry, ma jedno podwójne okno, 1 wewnętrzne drzwi, mieszkanie znajduje się na niższym piętrze.

Pierwsza uproszczona metoda obliczeń obejmuje następującą sekwencję działań:

• wyznaczone przez powierzchnię pomieszczenia, 5x5 = 25m²;
• biorąc pod uwagę proporcję 100 W / 1 m², określa moc urządzenia, w naszym przypadku 2,5 kW;
• Moc jednej sekcji określonego grzejnika jest zapisana z charakterystyk paszportu. Na przykład wybierz model aluminiowy A350, 1 segment może dać 138 watów energii cieplnej;
• policzono liczbę segmentów, 2500/138 = 18,12? 19 sztuk.

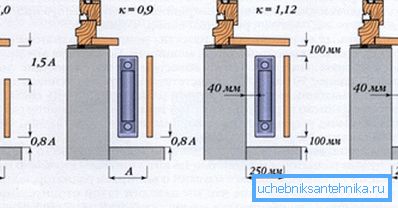

Zwróć uwagę! Metoda łączenia odgrywa również dużą rolę w jednolitości jej nagrzewania, a zatem i wymiany ciepła.

Podczas pracy nad drugą metodą instrukcja będzie wyglądać następująco:

• biorąc pod uwagę proporcję 200 W / 5 m³ Określ, ile powietrza ogrzeje 1 sekcję wybranej baterii. W naszym przypadku 1 sekcja rozgrzeje się o 3,45 m³;
• określić objętość pomieszczenia 5 • 5 • 3 = 75 m³;
• zlicza liczbę sekcji 75 / 3.45? 22 sekcje.

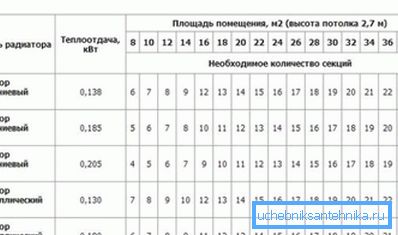

Błąd w obliczeniach według 2. uproszczonych metod wynosił 13,6%, co nie jest tak złe dla przybliżonych obliczeń. Uzyskane wyniki są w przybliżeniu zgodne z zaleceniami producenta (przedstawione w tabeli).

Podsumowując

Aby utrzymać normalny mikroklimat w pomieszczeniu, konieczne jest osiągnięcie równowagi między ilością dostarczanego ciepła a utratą ciepła. Ten warunek może być spełniony tylko przy prawidłowym obliczeniu układu ogrzewania w szczególności i grzejników w szczególności. Metody obliczeniowe zaproponowane w artykule mogą być wykorzystane do wyboru liczby sekcji baterii grzewczej w mieszkaniu lub domu prywatnym (dowiedz się tutaj, jak naprawić grzejnik za pomocą improwizowanych środków).
