Jak piec do kąpieli wykonany jest z rury: elementy

22-01-2018
Ogrzewanie

"Sercem" każdej kąpieli jest piec, więc jego urządzenie powinno mieć szczególną uwagę. Oczywiście najprostszym sposobem jest zakup gotowej konstrukcji, ale będzie ona dość droga, dzięki czemu można zaoszczędzić pieniądze i samemu przygotować piec. W tym artykule, jako przykład, przyjrzymy się, w jaki sposób poziomy piec do kąpieli wykonany jest z rury własnymi rękami, ponieważ jest to najprostsza i najbardziej ekonomiczna opcja.

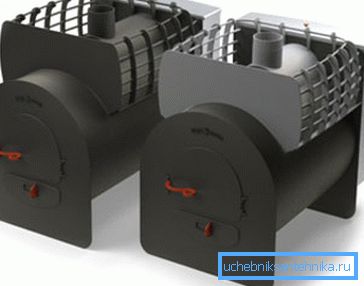

Piece poziome do kąpieli z rury

Informacje ogólne

Cechą szczególną pieca do łaźni jest to, że spełnia on kilka funkcji jednocześnie:

  • Nagrzewa powietrze w pokoju;
  • Podgrzewa wodę potrzebną do utrzymania higieny;
  • Ogrzewa kamienie.

Muszę powiedzieć, że zgodnie z zasadą pracy, piece do kąpieli wykonane własnymi rękami z rury i struktury fabryki nie różnią się. Oczywiście więcej produktów może być obecnych w produktach fabrycznych i mają one bardziej atrakcyjny wygląd.

Jednak przy starannej pracy domowy piec odpowiednio poradzi sobie z przydzielonymi mu zadaniami i nie zawiedzie właścicieli.

Fabryka pieca Kamenka

Cechy pieca z rury

Budowa

Rozważana konstrukcja składa się z następujących głównych elementów:

  • Firebox;
  • Pojemność umiejscowiona na zewnątrz lub wewnątrz ciała, zaprojektowana dla kamieni do kąpieli;
  • Komora jesionowa;
  • Komin, który prowadzi na zewnątrz pokoju produkty spalania paliwa.

Komory są oddzielone od siebie rusztami kratowymi. Należy wspomnieć o takim elemencie konstrukcyjnym jak zbiornik podgrzewający wodę. W niektórych modelach jest częścią korpusu pieca, ale częściej znajduje się nad komorą z kamieniami.

Istnieją również modele, w których zbiornik jest oddzielnym elementem, ale połączony z paleniskiem za pomocą węży lub rur (patrz także artykuł Kratownica z rury profilowej: efektywne systemy wymagające dokładnych obliczeń).

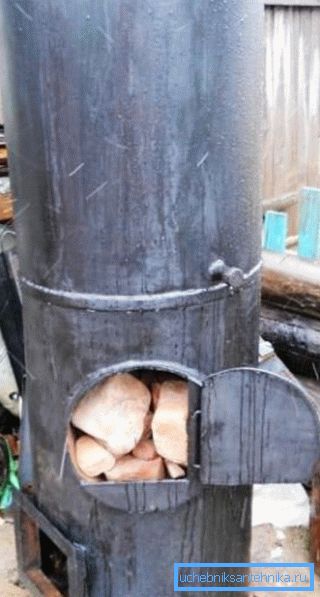

Piec pionowy

Domowe piece łazienkowe z rury są poziome i pionowe. Te pierwsze są lepsze, ponieważ wypalają się dłużej i jednocześnie mogą szybciej ogrzewać pomieszczenie. Dlatego poniżej rozważamy produkcję dokładnie pionowego projektu.

Zalety

Oczywiście, piece łazienkowe z rury są daleka od jedynej opcji projektowania, która może być wykonywana niezależnie, ale mają wiele zalet, wśród których można wyróżnić następujące punkty:

Dobra odporność na wysokie temperatury Ze względu na właściwości stali.
Możliwość szybkiego podgrzania kąpieli Nawet najprostsze domowe piekarniki mogą ogrzewać wannę w 40-90 minut (czas zależy od temperatury otoczenia).
Łatwa instalacja W przeciwieństwie do konstrukcji z cegły, każda osoba, która wie, jak posługiwać się spawarką i innymi narzędziami do metalu, może złożyć metalowy piec.
Niska cena Zakup materiałów nie wymaga wysokich kosztów, a jeśli w gospodarstwie jest odpowiedni kawałek rury, piec będzie ogólnie bezpłatny.
Trwałość Jeśli projekt zostanie wykonany sprawnie, będzie mógł służyć przez ponad kilkanaście lat.
Niska waga Z tego powodu konstrukcja metalu nie wymaga budowania fundamentu, w przeciwieństwie do ceglanego odpowiednika.

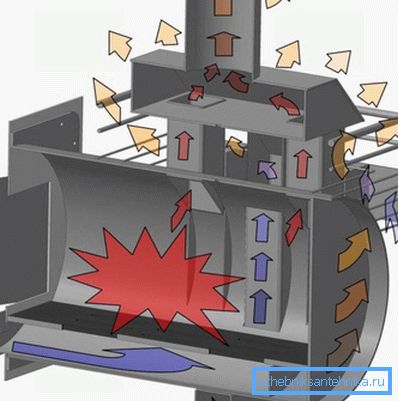

Urządzenie poziomego pieca do kąpieli

Wady

Oprócz zalet, produkty metalowe mają również wady, jednak są tylko dwa z nich:

Projekt szybko się ochładza Z tego powodu w trakcie odbioru kąpieli piec musi być stale podgrzewany.
Pokój nagrzewa się nierównomiernie. Ta wada jest zauważalna tylko w łaźni o dużej powierzchni.

Wskazówka! W dużych saunach eksperci doradzają instalację kilku pieców, co pozwoli uniknąć nierównomiernego ogrzewania.

Schemat budowy

Produkcja pieców

Instrukcje do produkcji pieca poziomego są następujące:

  • Pierwszym krokiem jest przygotowanie rury o średnicy co najmniej 0,5 metra i długości około 0,8 metra. Krawędzie rury muszą być dokładnie wyrównane.
  • Następnie z blachy o grubości 10-12 mm należy wykonać kratkę o wymiarach 80 x 40 cm, w obszarze tym trzeba wyciąć otwór i przymocować do niego pręty lub zastosować przemysłowe kraty rusztowe.
  • Gdy kratka jest już gotowa, musi być przyspawana do ścian wewnątrz rury. Jednocześnie konieczne jest zapewnienie, aby szew rury znajdował się pod platformą, co pozwoli wydłużyć żywotność produktu.

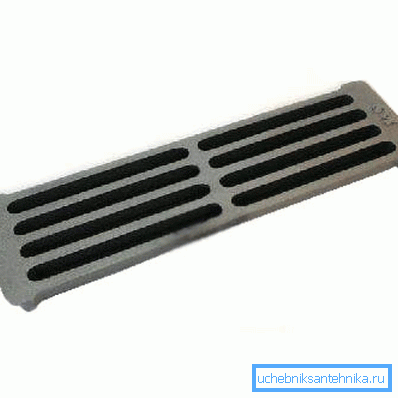

Na zdjęciu - ruszt rusztowy
  • Ściany końcowe powinny być wykonane z blachy. Na zewnątrz powinien być zaokrąglonym prostokątem. Wysokość części musi wynosić 70 cm, a szerokość - 60 cm.
  • Następnie w elewacji trzeba wyciąć dwa prostokąty - będą to drzwi dmuchawy i komory spalania.
  • Następnie tylna ściana wykonana jest w kształcie prostokąta o wymiarach 70x90 cm, a górna część ściany służy jako ogranicznik dla grzejnika, który znajduje się na zewnątrz.
  • Następnie należy zespawać elewację i tylną ścianę z rurą.
  • Dalej w środku rury (na zewnątrz) konieczne jest spawanie przedniego ogranicznika grzałki, który powinien podążać za konturami rury od dołu, oraz konturów tylnej ściany od góry.
  • W górnej części korpusu należy wyciąć otwór o wymiarach 15x15 cm, nad nim zamontować arkusz pieca metalowego z otworem na komin. Ponadto otwór powinien być przesunięty o 10-15 cm do elewacji, co pozwala zapewnić warunki całkowitego spalania paliwa.
  • Pole tego jest przyspawane do dachu komina.
  • Ponadto, aby zwiększyć ściany pieca, kraty o wysokości 15-20 mm są przyspawane do jego stoperów.
  • Kolejnym krokiem jest zainstalowanie drzwi popielnika i komory spalania.
  • Z tyłu produktu musi być spawana półka na zbiornik wody. Wielkość półki zależy od wielkości zbiornika.
  • Po zakończeniu pracy struktura musi zostać obrobiona za pomocą ściernicy, aby usunąć rdzę i kamień. Po tej procedurze produkt można pokryć odporną na ciepło farbą polimerową i podgrzać w celu wypalenia farby (procedura wykonywana jest poza pomieszczeniem).

Wskazówka! Przed rozpoczęciem pracy należy upewnić się, że rura do pieca do kąpieli ma wysoką jakość, tj. nie ma śladów korozji. Jakość przyszłego produktu zależy od tego.

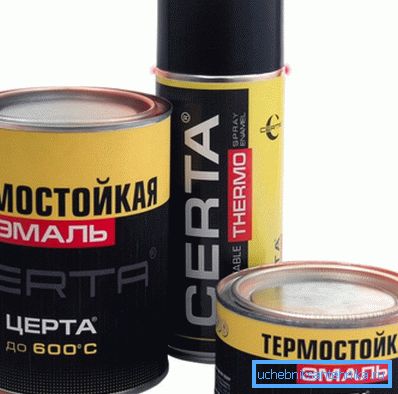

Farba termiczna do pieca

W tej pracy na temat produkcji pieców do kąpieli zakończone. Teraz możesz zainstalować produkt i obsługiwać go.

Wniosek

Po wymyśleniu, jak zrobić kurek z fajki, naprawdę nie jest trudno poradzić sobie z tym zadaniem. Ponadto produkt będzie bezpieczny i wystarczająco wydajny. Jedyne, co należy zrobić, to wykonać wszystkie powyższe czynności ostrożnie, bez naruszania technologii (patrz także artykuł Drabinka z rury profilowanej: jak wykonać lekką i solidną konstrukcję).

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
