Jak podłączyć baterię do ogrzewania w prywatnym domu
Sprawność systemu grzewczego zależy od wielu czynników, w tym bardzo ważne jest podłączenie akumulatorów. W końcu, jeśli połączenie jest nieprawidłowe, część chłodnicy może pozostać zimna nawet przy wysokiej temperaturze chłodziwa. Dlatego w tym artykule przyjrzymy się, jak prawidłowo podłączyć grzejniki iw jakich przypadkach, które schematy powinny zostać użyte.
Funkcje połączenia
Sposoby łączenia grzejników
Podczas budowy systemów grzewczych w domach prywatnych stosuje się następujące metody łączenia:
| Jeden sposób | W tym przypadku rura zasilająca jest podłączona od góry, a rura powrotna jest połączona z tą samą sekcją od dołu Ten schemat połączeń baterii grzewczej umożliwia równomierne nagrzewanie się grzejnika. Jednakże, jeśli akordeon ma dużą liczbę sekcji, odpowiednio znaczna utrata ciepła, lepiej użyć innych opcji połączeń. |

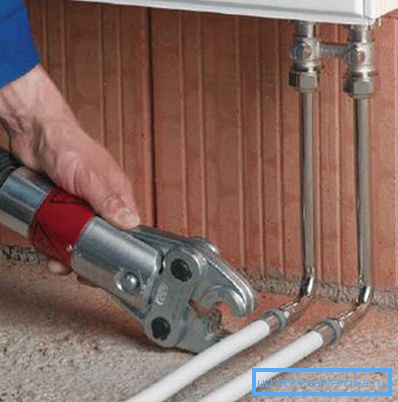

| Siedzisko i niżej | Ta metoda jest doskonałym rozwiązaniem, gdy rury są w podłodze. Połączenie wykonuje się z rurami znajdującymi się w dolnej części konstrukcji w przeciwległych częściach. Wadą tej metody jest tylko niska wydajność, ponieważ straty ciepła mogą osiągnąć 15 procent. |
| Przekątna | Służy do podłączania urządzeń o dużej liczbie sekcji. Jak łatwo się domyślić, rura zasilająca w tym przypadku jest podłączona od góry, a rura odprowadzająca znajduje się od dołu, w przeciwległej sekcji. Ten schemat łączenia grzejników w prywatnym domu przyczynia się do równomiernego rozdziału chłodziwa i maksymalnego przekazywania ciepła z urządzeń. |
Zwróć uwagę! W przypadku stosowania termostatu do grzania równoległego do grzejnika należy wykonać obejście. Umożliwi to dostosowanie stopnia nagrzania urządzenia
Jak widzimy, metody łączenia grzejników zależą od wielu czynników, takich jak sposób układania rur, moc urządzeń itp. W szczególności, typ systemu ma ogromne znaczenie. Omówimy więcej rodzajów systemów grzewczych poniżej.
Rodzaje systemu
W urządzeniu systemów grzewczych stosuje się dwa schematy:

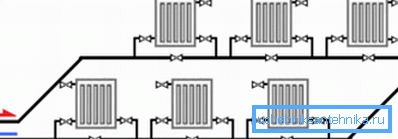

- Jedna rura - jest najprostsza, ponieważ płyn chłodzący krąży w pojedynczej rurze, do której urządzenia grzewcze są połączone szeregowo. Jego wadą jest to, że nie pozwala regulować przepływu ciepła. Dlatego transfer ciepła odpowiada wskaźnikowi konstrukcyjnemu ustalonemu podczas projektowania. Schemat ten jest stosowany w małych systemach, ponieważ przy dużej długości rurociągu i dużej liczbie grzejników urządzenia nagrzewają się nierównomiernie.

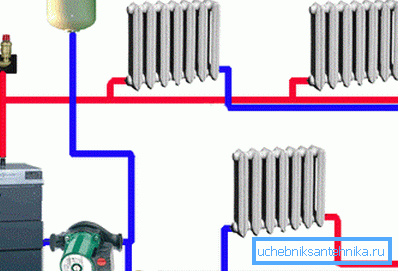

- Podwójna rura - jej znaczenie polega na tym, że gorąca woda przepływa przez jedną rurę, a ochłodzona powraca do kotła przez drugą.. Połączenie grzejników w prywatnym domu odbywa się w tym przypadku równolegle. Zaletą tego urządzenia jest równomierne nagrzewanie sekcji, a także możliwość regulacji wymiany ciepła. Wśród wad można wyróżnić tylko zapotrzebowanie na większą liczbę rur, odpowiednio, wzrasta koszt budowy.
Należy zauważyć, że niezależnie od rodzaju systemu, połączenie grzejników własnymi rękami może być realizowane na dwa sposoby:
- Zgodnie ze schematem pionowym - urządzenie grzewcze jest połączone z pionowym pionem, z którego wykonywane jest okablowanie grzejników.
- Zgodnie z planem poziomym - płyn chłodzący krąży w poziomych rurociągach.
Wybór schematu podłączenia grzejników zależy od specyfiki domu. Na przykład, jeśli mieszkanie składa się z kilku pięter, połączenie realizowane jest w układzie pionowym.
Wybór lokalizacji
Decydując się na prawidłowe podłączenie akumulatora, należy koniecznie określić położenie grzejników. Faktem jest, że funkcją grzejników jest nie tylko ogrzanie pomieszczeń, ale także stworzenie osłony termicznej, która zapobiega wnikaniu zimna do pomieszczenia. Z tego powodu są instalowane pod parapetami.
Z tego wynika, że urządzenia grzewcze muszą być instalowane w miejscach największych strat ciepła. Dlatego zanim zdecydujesz się na metodę połączenia, konieczne jest sporządzenie diagramu wraz z ich lokalizacją.
Ponadto ważne jest, aby poprawnie określić odległość instalacji, która pozwoli na maksymalny transfer ciepła z urządzeń. Odległości te powinny być następujące:
| Od spodu parapetu | 100 mm |
| Z podłogi | 120 mm |
| Z dala od ściany | 20 mm |
Nie zaleca się naruszania tych przepisów.
Zwróć uwagę! Parapet nie powinien blokować ani blokować nagrzewnicy, ponieważ znacznie obniży to wydajność wytwarzania ciepła. Jednak w niektórych przypadkach grzejniki mogą być pokryte kratkami. Najczęściej dzieje się tak, gdy urządzenia grzewcze nie mieszczą się w pomieszczeniu.
Zgromadzenie
Podłączyć akumulator grzewczy powinien być w ciepłym sezonie, aby nie pozostać w zimie bez ogrzewania. Dlatego konieczne jest wcześniejsze zakupienie wszystkich komponentów w celu szybkiego wykonania wszystkich prac.
Zwróć uwagę! Istnieje możliwość nabycia urządzeń grzewczych dopiero po wykonaniu schematu ogrzewania. Pozwoli to wybrać właściwą lokalizację przewodów łączących. Ponadto musisz najpierw obliczyć ich moc, jak to zrobić, możesz się dowiedzieć na naszym portalu.
Przejdź do prac instalacyjnych wymaganych po zakończeniu pokoju.
Instrukcja jest następująca:
- Jeśli wymiana starych grzejników odbywa się w pomieszczeniach zamkniętych, to przede wszystkim należy zdemontować elementy starej konstrukcji.
- Następnie należy określić położenie pozycji konstrukcyjnej i wykonać odpowiednie oznaczenia na ścianie. W takim przypadku musisz użyć poziomu konstrukcji, aby struktura została dokładnie zainstalowana.
- Następnie musisz naprawić własne klamry za pomocą kołków.
- Następnie urządzenie powinno zostać zainstalowane na wspornikach zgodnie z instrukcjami, które zwykle są dołączone do grzejników.

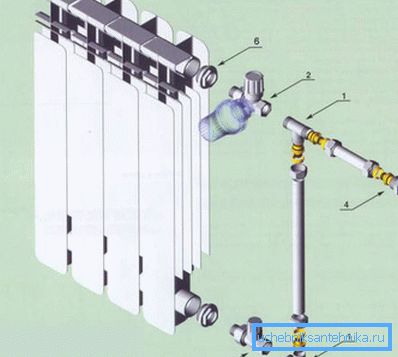

- Po zainstalowaniu urządzeń należy je podłączyć do rurociągu. Ta operacja zależy od rodzaju rury. Na przykład, jeśli rurociąg jest zaimplementowany z plastikowymi rurami, grzejniki są połączone za pomocą specjalnego elementu mocującego - "American".
Na tym etapie instalowane są zawory kulowe, a także dźwigi Mayevsky. Należy zauważyć, że w przypadku korzystania z akumulatora grzewczego z dolnym podłączeniem nie ma potrzeby wykonywania obejścia i instalowania zaworów regulacyjnych. Ta ostatnia, z reguły, jest stosowana w systemach dwururowych ze złączami skośnymi i bocznymi.
Podczas montażu zaworów należy zachować ostrożność, aby zapewnić łatwy dostęp do nich, nawet jeśli same grzejniki są zamknięte.

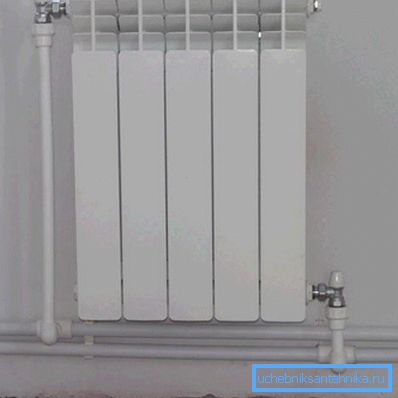

- Po zakończeniu pracy można napełnić układ płynem chłodzącym i przeprowadzić test ciśnieniowy.
Zwróć uwagę! W projektowaniu i instalacji ogrzewania należy spełnić wymagania, które zawierają SNiP 3.05.01-85.
Tutaj, w rzeczywistości, wszystkie główne funkcje do podłączenia akumulatorów.
Wniosek
Samo podłączenie grzejników nie jest wielkim problemem. Jednakże, aby system był skuteczny, konieczne jest prawidłowe jego opracowanie. W tym celu należy wziąć pod uwagę szereg czynników, dlatego przygotowanie projektu należy wykonać bardzo ostrożnie.
Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
