Jak podłączyć grzejnik: schematy połączeń rur jedno- i

Ci, którzy postanowili zaprojektować i wdrożyć urządzenie do ogrzewania domu osobiście, będą musieli przeanalizować wszystkie szczegóły procesu. A jeśli dla specjalistów z doświadczeniem w takich pracach wszystko wydaje się proste, to początkujący będą mieli wiele pytań, na przykład, jakich materiałów i sprzętu użyć. Porozmawiamy o tym, jak prawidłowo podłączyć grzałkę - baterię.

Ogólne informacje o systemach grzewczych

Ważne jest, aby najpierw zdecydować, jak podłączyć grzejniki do siebie nawzajem. W języku specjalistów trzeba zdecydować, który ze sposobów wiązania urządzeń grzewczych wykorzystać.

Dla wszystkich rodzajów systemów grzewczych istnieją dwa sposoby układania rurociągów:

• Pojedyncza rura;
• Dwururowy

Jedna konstrukcja rury

Układy, w których transport gorącej wody jako chłodziwa odbywa się na tej samej linii, są mniej wydajne z następujących powodów:

• Praktycznie nie pozwalają na regulację ogrzewania oddzielnego urządzenia;

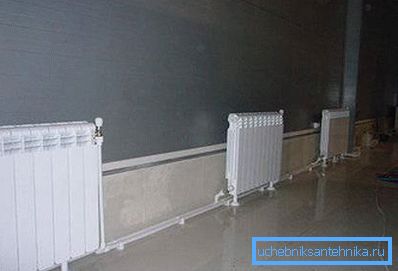

• Gdy odległość od źródła nośnika ciepła wzrasta, jego temperatura stopniowo spada, a ostatni grzejnik w obwodzie może okazać się ledwie ciepły, a nawet całkowicie zimny;
• W przypadku awarii w dowolnej części sieci konieczne jest całkowite wyłączenie ogrzewania.

Dla twojej informacji! Jedyną zaletą tego typu przewodów grzewczych w porównaniu do rur dwururowych - jego niska cena.

Takie jednorurowe instalacje grzewcze są stosowane głównie w budynkach wysokich budynków z centralnym dostarczaniem ciepła do odbiorców.

System dwururowy

W sektorze prywatnym, aby stworzyć autonomiczny (zapętlony na jednym użytkowniku) systemy grzewcze najczęściej korzystają z dwururowej instalacji rurowej grzejnika:

• Jedna z rur doprowadzających chłodziwo do urządzenia;
• Drugi to ruch powrotny do czynnika grzewczego źródła ciepła (kocioł).

Wszystkie baterie w systemie są połączone równolegle, tak że obie linie są całkowicie oddzielne i są połączone tylko na chłodnicy końcowej.

Dwuprzewodowy schemat połączenia grzejnika ma następujące zalety:

• Możliwość kontrolowania ogrzewania każdego urządzenia w obwodzie, co zapewnia stworzenie najbardziej komfortowych warunków w różnych pomieszczeniach;
• Niezależnie od odległości między kotłem a akumulatorem każde z urządzeń nagrzewa się równo;
• Jeśli naprawa lub wymiana są konieczne w dowolnej części systemu, całkowite zamknięcie nie jest wymagane

Teraz porozmawiamy o tym, jak prawidłowo podłączyć grzejnik własnymi rękami.

Rodzaje łączenia rur z akumulatorami

Ale najpierw zastanów się, jak najlepiej podłączyć grzejnik do rur zasilających i powrotnych.

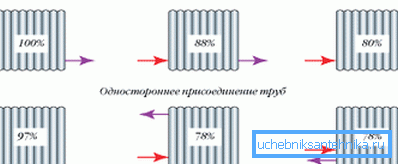

Istnieją trzy rodzaje przewodów grzejnikowych:

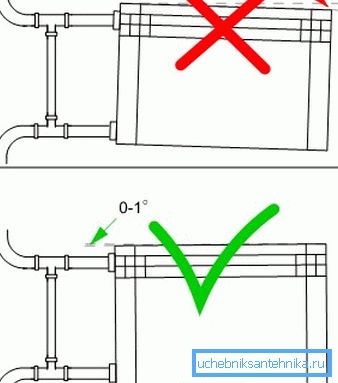

1. Boczne. W tej metodzie rurociągi są połączone po jednej stronie grzejnika:
2. Kanał na górze urządzenia;
3. Odwróć na dole.

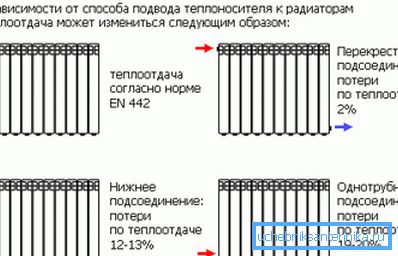

Zwróć uwagę! Połączenie boczne jest najczęstszym i najskuteczniejszym rodzajem połączenia grzejników i rur głównych. Jednak jego wydajność zmniejsza się po podłączeniu do sieci urządzeń o dużej liczbie sekcji.

1. Przekątna. Ten rodzaj taśmy najlepiej nadaje się do łączenia bardzo szerokich baterii (z dużą liczbą sekcji). Ta metoda obejmuje eyeliner:
2. Rura zasilająca znajdująca się w górnej części grzejnika z jednej strony;
3. Wróć rurociągu w najniższym punkcie po drugiej stronie urządzenia;

Zwróć uwagę! Połączenie diagonalne zapewnia równomierne rozprowadzanie chłodziwa w całym urządzeniu. Przy odwróconym połączeniu diagonalnym (przepływ od dołu, powrót od góry) sprawność systemu grzewczego zmniejszy się o 10%.

1. Dół. Ta metoda łączenia grzejników z głównym przewodem grzejnym jest mniej wydajna (10% niższa niż przy bocznym wykończeniu). Dlatego stosuje się go tylko do podziemnego (ukrytego) okablowania rurociągów grzewczych.

Rozmieszczenie urządzeń grzewczych

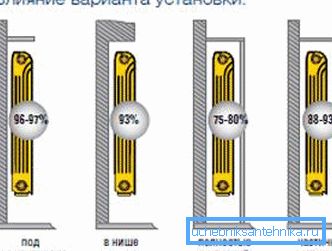

Ogromne znaczenie ma nie tylko łączenie grzejników ze sobą, ale także ich poprawna lokalizacja w stosunku do konstrukcji budynku. Tradycyjnie grzejniki instaluje się wzdłuż ścian pomieszczeń i lokalnie pod oknami, aby zmniejszyć przenikanie zimnego powietrza w najbardziej narażonym miejscu.

W instrukcji SNiP są jasne instrukcje na temat instalacji urządzeń cieplnych:

• Szczelina między podłogą a dnem akumulatora nie powinna być mniejsza niż 120 mm. Jeżeli odległość od urządzenia do podłogi zmniejsza się, rozkład strumienia ciepła będzie nierównomierny;
• Odległość od powierzchni tylnej do ściany, na której zamontowany jest grzejnik, musi wynosić od 30 do 50 mm, w przeciwnym razie nastąpi zakłócenie wymiany ciepła;
• Szczelina od górnej krawędzi grzejnika do parapetu jest utrzymywana w zakresie 100-120 mm (nie mniej). W przeciwnym razie może być trudno przenosić masy termiczne, co osłabi ogrzewanie pomieszczenia.

Bimetaliczne urządzenia grzewcze

Aby zrozumieć, jak połączyć bimetaliczne grzejniki, musisz wiedzieć, że prawie wszystkie pasują do każdego rodzaju połączenia:

• Mają cztery punkty możliwego połączenia - dwa górne i dwa dolne;
• Wyposażony w wtyczki i żuraw Mayevsky, dzięki którym możliwe jest uwolnienie powietrza zgromadzonego w systemie grzewczym;

Połączenie diagonalne jest uważane za najskuteczniejsze w przypadku akumulatorów bimetalicznych, zwłaszcza jeśli chodzi o dużą liczbę sekcji w urządzeniu. Chociaż bardzo szerokie baterie, wyposażone w dziesięć lub więcej sekcji, są niepożądane w użyciu.

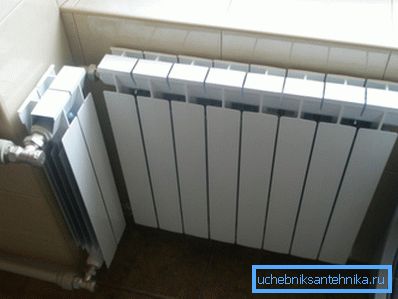

Wskazówka! Lepiej jest zastanowić się, jak prawidłowo połączyć dwa 7-8 sekcyjne promienniki zamiast jednego urządzenia składającego się z 14 lub 16 sekcji. O wiele łatwiej będzie zainstalować i łatwiej wyczyścić.

Kolejne pytanie - jak podłączyć sekcje grzejnika bimetalicznego może wystąpić podczas zmiany konfiguracji sekcji nagrzewnicy w różnych sytuacjach:

• W procesie tworzenia nowych sieci grzewczych;
• Jeśli to konieczne, wymienić uszkodzony grzejnik na nowy - bimetaliczny;
• W przypadku przegrzania można zwiększyć baterię, dołączając dodatkowe sekcje.

Baterie aluminiowe

Interesujące Ogólnie rzecz biorąc, należy zauważyć, że połączenie diagonalne jest doskonałą opcją dla dowolnego typu baterii. Nie wiesz, jak podłączyć do siebie grzejniki aluminiowe, połącz je po przekątnej, nie przegrasz!

W przypadku zamkniętych sieci ciepłowniczych w domach prywatnych zaleca się instalowanie baterii aluminiowych, ponieważ tutaj łatwiej jest zapewnić właściwe uzdatnianie wody przed napełnieniem instalacji. Ich koszt jest znacznie niższy niż w przypadku urządzeń bimetalicznych.

Oczywiście, musisz spróbować, zanim połączysz sekcje aluminiowego radiatora, aby się przegrupować.

Wskazówka! Nie spiesz się, aby usunąć fabryczne opakowanie (film) z zainstalowanych grzejników do końca prac wykończeniowych w pomieszczeniu. To osłabi osłonę chłodnicy przed uszkodzeniem i zanieczyszczeniem.

Wniosek

Sam proces pracy nie zajmuje dużo czasu, nie potrzebujesz żadnych specjalnych umiejętności ani drogiego sprzętu, możesz kupić wszystkie niezbędne narzędzia w dowolnym sklepie z narzędziami. I nie zapominaj, że połączenie będzie ci służyć przez długi czas i bez kłopotów, tylko jeśli używałeś wysokiej jakości materiałów w swojej pracy i przestrzegałeś wszystkich zasad instalacji systemu grzewczego.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
