Jak podłączyć grzejniki w centralnym lub autonomicznym

W tym artykule przyjrzymy się obecnym sposobom łączenia grzejników i opowiemy o ich właściwościach. Temat artykułu cieszy się dużym zainteresowaniem, ponieważ rozszerzenie asortymentu urządzeń grzewczych na rynku oznacza konieczność jego prawidłowego doboru, instalacji i eksploatacji.

Zanim jednak powiemy, jak podłączyć grzejnik, należy określić rodzaje systemów grzewczych i cechy ich zastosowania.

Rodzaje systemów, w których zintegrowane są baterie grzejne

Aby zrozumieć zasadę podłączenia baterii własnymi rękami, musisz mieć ogólny pogląd na system, w którym to urządzenie będzie obsługiwane (patrz także artykuł Miedziane grzejniki grzewcze: cechy, parametry techniczne i procedura instalacji).

Obecnie na świecie działają dwa rodzaje systemów grzewczych:

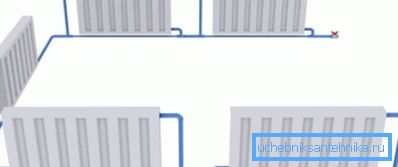

• System jednorurowy stosowany jest z reguły w wielopiętrowych budynkach mieszkalnych. Zasada działania jest prosta - podgrzana woda krąży w jednej rurze przechodząc przez pewną liczbę baterii.

Układy z jednym typem rur są najprostsze pod względem urządzenia, a w rezultacie cena ich realizacji jest niska. Ale to rozwiązanie ma jedną poważną wadę - niezdolność do kontrolowania wskaźników temperatury w różnych pomieszczeniach niezależnie od siebie.

• System dwururowy jest bardziej złożony w urządzeniu, ale wraz z wymianą ciepła, zgodnie z normą projektowania, pozwala ustawić optymalne parametry temperatury dla każdego pomieszczenia.

Z reguły takie ogrzewanie jest realizowane w budynkach niskich. Zasada działania takiego układu polega na tym, że wszystkie baterie są połączone równolegle, dzięki czemu staje się możliwe regulowanie temperatury w każdym z nich osobno.

Cechy obiegu chłodziwa

Określając najlepsze opcje łączenia grzejników, należy wziąć pod uwagę charakterystykę cyrkulacji chłodziwa w układzie. Obecnie stosuje się dwa systemy: wymuszony i naturalny obieg.

W przypadku obiegu naturalnego nie ma specjalnych wymagań przyłączeniowych, a dolne lub górne połączenie może być zastosowane w zależności od miejsca, w którym znajduje się zbiornik wyrównawczy w systemie.

Bardziej progresywny jest schemat wymuszonego obiegu, w którym płyn chłodzący przemieszcza się przez system z powodu różnicy w położeniu kotła i akumulatorów, a także dzięki zastosowaniu pompy cyrkulacyjnej. Zastanów się, jak prawidłowo podłączyć grzejniki w systemie z wymuszonym obiegiem.

Aktualne metody połączenia

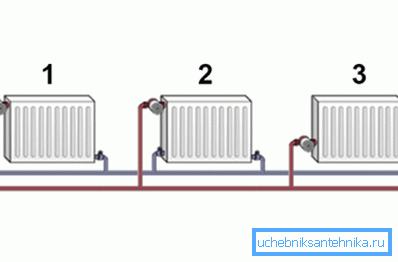

• Jednokierunkowa metoda łączenia grzejników polega na połączeniu z jedną sekcją zasilania (rura zasilająca) i powrotem (rura odprowadzająca). W tym przypadku przepływ jest na górze, a powrót na dole. To rozwiązanie zapewnia równomierne ogrzewanie wszystkich sekcji we wszystkich akumulatorach.

To rozwiązanie jest uważane za najbardziej racjonalne do zastosowania w jednopiętrowych budynkach mieszkalnych, w których używane są średnie grzejniki (do 8 sekcji).

Ważne: Konstrukcje o dużej liczbie sekcji wymagają użycia innych metod, które mogą zapobiec utracie ciepła w dużych bateriach.

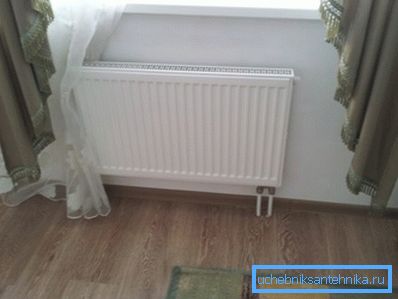

• Możesz zastosować grzejnik z dolnym podłączeniem. Takie rozwiązanie jest ważne, jeśli część rurociągu jest ukryta pod wykładziną podłogową. W związku z tym spod podłogi należy podłączyć rury przymocowane do grzejnika u dołu lub u dołu po bokach.

Zaletą tej metody jest niska widoczność rurociągu. Wadą niższego połączenia jest niska wydajność, ponieważ straty ciepła przy takim połączeniu mogą wynosić nawet 15%. W rezultacie górna i dolna część baterii może się nagrzewać nierównomiernie.

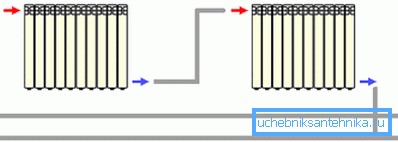

• Jeśli pytanie, w jaki sposób podłączyć grzejniki, aby zminimalizować straty ciepła przy dużej liczbie sekcji, można zastosować metodę krzyżową (ukośną).

Prawidłowe połączenie w tym przypadku jest następujące: zasilacz jest zamocowany na górze grzejnika, natomiast rura odprowadzająca znajduje się po drugiej stronie, ale na dole.

To rozwiązanie ma oczywistą zaletę, ponieważ wszystkie sekcje powyżej i poniżej są ogrzewane prawie równomiernie. Gdy łączące krzyż straty ciepła nie przekraczają 2%.

Wybierz akcesoria do prac instalacyjnych

Po tym, jak zdecydowaliśmy się na sposób łączenia rur z bateriami, rozważymy, który z łączników do podłączenia grzejników będzie najlepszym wyborem.

Zawory i komponenty są wybierane i kupowane zgodnie z typem używanego urządzenia grzewczego i zgodnie ze schematem elektrycznym.

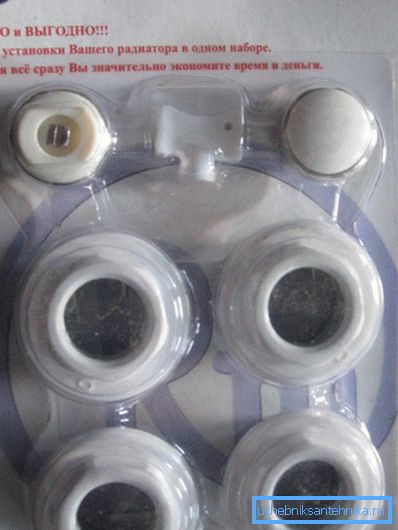

Standardowy zestaw instalacyjny do systemów grzewczych zawiera poniższą listę komponentów:

• futorki w ilości 4 sztuk;
• Żuraw Mayevsky;
• zaślepka;
• Paronitovye lub silikonowe uszczelki;
• wsporniki ścienne i podłogowe;
• Adaptery są wymagane, jeśli średnica rurociągu jest inna niż średnica wlotu na baterii.

Zastanów się, jak prawidłowo podłączyć grzejnik.

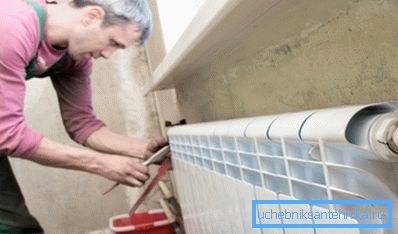

Zalecenia dotyczące instalacji grzejnika

Zdecydowałeś się na wybór jednej z wymienionych wcześniej metod? Pozostaje kontynuować instalację (przeczytaj także artykuł Elektryczne grzejniki: główne typy i cechy działania).

Instrukcje montażu zależą od zastosowania grzejników i rur.

• Pracujemy tylko przy użyciu specjalnego narzędzia. Na przykład, do równomiernego cięcia, cięty polipropylen lub metal-plastik do montażu łączników nie powinien być piłą, ale specjalnym obcinaczem do rur.
• Przed zainstalowaniem wsporników i zawieszeniem baterii upewnij się, że ściana jest szczelna i mocna.
• Montaż grzejników (nawet aluminium) nie powinien być przeprowadzany sam, ponieważ ciężar tych konstrukcji jest znaczny.
• Jeśli łączniki mają gumową uszczelkę, nie zaleca się stosowania taśm ani taśm.
• Konieczne jest wkręcenie złączek w otwory baterii ze średnią siłą, aby nie uszkodzić nici.

Ważne: na końcu instalacji połączenia są wycierane na sucho, a system jest napełniany wodą w celu przeprowadzenia testu. W miejscu połączenia trzymamy suchą serwetkę, a następnie patrzymy, czy jest na niej wilgoć.

Wniosek

Teraz, gdy już wiesz, jak podłączyć grzejnik, możesz przystąpić do zakupu niezbędnych materiałów i prac instalacyjnych. Masz jakieś pytania?

Poszukaj więcej informacji na filmie w tym artykule.
