Jak położyć ciepłą podłogę pod laminatem

Wiadomo, że nowoczesne laminowane powłoki podłogowe nie zapewniają poziomu równowagi termicznej, który osiąga się przy użyciu klasycznego drewna. Dlatego układaniu takich powłok często towarzyszy układ specjalnego systemu ogrzewania pod nimi (tzw. Ogrzewanie podłogowe), który może mieć następujące konstrukcje:

• system podgrzewania wody;
• ogrzewanie elektryczne, realizowane za pomocą specjalnego kabla;
• ogrzewanie elektryczne za pomocą źródła podczerwieni.

W tym artykule przeanalizujemy, jak ułożyć ciepłą podłogę pod laminatem własnymi rękami, rozważyć opcje instalacji filmu na podczerwień i przewodu grzejnego, a także pokazać zdjęcia i instrukcje wideo.

Przygotowanie podłoża

Aby dowolna z wybranych opcji mogła długo służyć, należy dołożyć starań, aby poziom podłogi był jak najbardziej zbliżony do ideału. Jeśli wszystko jest już gotowe, możesz przejść do praktycznej części instalacji elementów grzejnych. Zanim zaczniesz podejmować jakiekolwiek działania, musisz przeanalizować następujące punkty:

• Jaka jest wysokość sufitu. Czy będzie możliwe podniesienie podłogi lub obniżenie poziomu podłogi. W mieszkaniu lub na balkonie można zejść tylko do poziomu istniejącego jastrychu, do betonowych płyt. W prywatnym domu, jeśli nie stoi na fundamencie palowym, możesz wejść głębiej do pożądanej wartości.
• Usuwa wszystkie stare podłogi. Lepiej jest powalić płytkę za pomocą perforatora. Czyszczenie odbywa się na całym terytorium. Wszelkie guzki lub resztki kleju są usuwane.

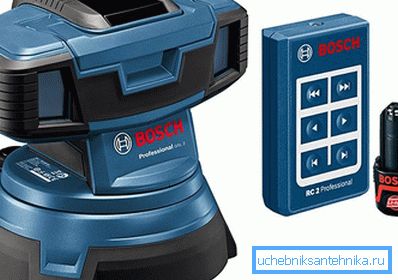

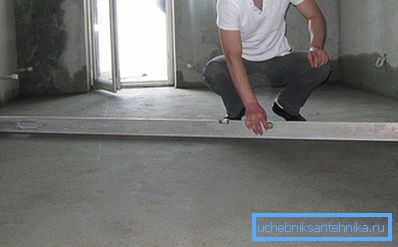

• W przypadku, gdy zdecydowano się opuścić istniejący remis, ważne jest, aby ocenić spadek poziomu w całym samolocie. Dla tego idealnego poziomu lasera. Konieczne jest rzutowanie linii na ściany, mierząc odległość do podłogi za pomocą taśmy mierniczej (operacja ta może być wykonywana przy użyciu poziomu wody, znak jest kładziony na jednej ze ścian, a następnie przenoszony na wszystkie inne, z których są wykonywane pomiary).

•

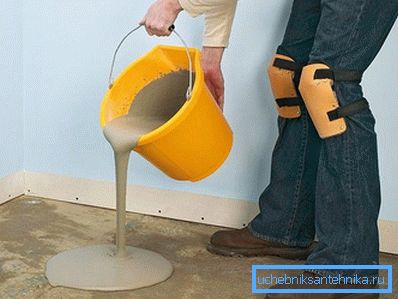

  Jeśli okaże się, że różnica wartości nie przekracza 10 mm, najlepiej zastosować samopoziomujące się mieszanki, aby to zrekompensować. Aby z nimi pracować, odbyło się to na wymaganym poziomie, ważne jest przestrzeganie proporcji określonych przez producenta. Po rozcieńczeniu ciecz po prostu rozlewa się na podłogę. W takim przypadku wszystkie szczeliny powinny być wstępnie uszczelnione, aby rozwiązanie nie zniknęło. Po wylaniu cały obszar przykrywany jest za pomocą wałka igłowego lub pacy zębatej. To usuwa pęcherzyki powietrza. Jeżeli różnica jest większa niż 30 mm, konieczne będzie wypełnienie mieszanki cementowo-piaskowej. W takim przypadku można również użyć poprzedniej wersji, ale koszt takiej pracy będzie znacznie wyższy.
• Gdy wysokość sufitu nie pozwala na podniesienie podłogi jeszcze wyżej, a następnie za pomocą perforatora lub młotka pneumatycznego, stary stół jest usuwany. Po usunięciu wymaganej warstwy powstaje szorstka podłoga. W tym celu na betonowych płytach ustawiono latarnie morskie. Możesz użyć specjalnych narzędzi, zamiast nich pasują do przycinania rur metalowych. Prowadnice są ułożone w trakcie układania przyszłego stołu. Na początku odsłonięty jest jeden element. W tym celu do ścian przykleja się znaczniki wysokości przyszłego jastrychu. Możesz użyć zaleceń z poprzedniego kroku. Ponadto za pomocą poziomu konstrukcyjnego samolot jest przenoszony do prowadnicy. Aby naprawić go na całej długości, wykonano podszewkę z roztworu. Po tym, jak złapał, możesz umieścić następną po odsłoniętym pasku. Co więcej, odstępy między znakami są wypełniane przygotowaną mieszaniną i, w oparciu o regułę na sygnałach nawigacyjnych, są przeprowadzane. Jednocześnie ważne jest, aby pod etykietami nie było pustej przestrzeni, w przeciwnym razie łącznik będzie następnie ściskał i cała praca zostanie zrujnowana.
• Po trzech tygodniach po pełnym dojrzewaniu i wyschnięciu wylanego fundamentu można przejść do następnego etapu instalacji wybranej opcji ogrzewania podłogowego.

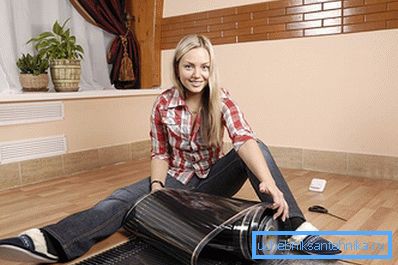

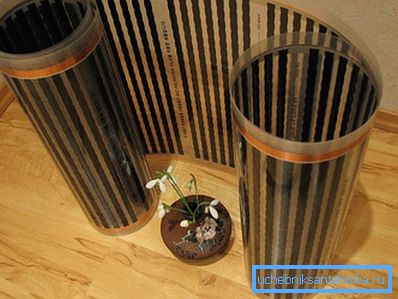

Podłoga termiczna oparta na folii na podczerwień

Ciepła podłoga każdego z tych typów pozwala nie tylko ogrzać powierzchnię powłoki, ale także powietrze wewnątrz pomieszczenia. Ale realizacja każdego z nich ma inny koszt i kłopot. Właśnie dlatego przed ułożeniem ciepłej podłogi, powinieneś zdecydować o rodzaju systemu grzewczego. Weźmy na przykład zalety folii IR:

• łatwość montażu grzejników tego typu, które nie wymagają przygotowania specjalnego opaski (obowiązkowe w przypadku ogrzewania wody i kabli);
• niezawodność i trwałość użytego materiału;
• dopuszczalność układania laminatu natychmiast po ułożeniu filmu IR, który jest zamontowany na szorstkiej podstawie "na sucho";
• niskie zużycie energii.
• nie ma potrzeby podnoszenia podłogi.

Przed ułożeniem ciepłej podłogi na folii należy koniecznie zaopatrzyć się we wszystkie elementy niezbędne do jej ułożenia.

Przed zakupem zestawu należy dokładnie obliczyć obszar objęty systemem, który pozwala określić wymagane ilości filmu w podczerwieni, materiału odblaskowego i specjalnej powłoki ochronnej, która jest położona nad grzejnikiem.

Należy wziąć pod uwagę, że materiał odblaskowy kładzie się na całej powierzchni podłogi, a folia podczerwona mieści się tylko w obszarach wolnych od mebli.

Są zawarte w pakiecie wyposażenia termoizolowanej podłogi:

• termostat;
• czujnik temperatury (czujnik);
• specjalne podłoże odbijające światło;
• folia termiczna.

Ponadto do pracy potrzebne są zwykłe nożyczki, szczypce, śrubokręt, nóż i taśma samoprzylepna do klejenia filmu.

Montaż nagrzewnicy

Montaż systemu rozpoczyna się od specjalnego podłoża z pianki poliuretanowej, a następnie:

1. Paski folii odbijającej ciepło układane są na całej powierzchni podłogi (powierzchnia robocza do góry), które są bezpiecznie przymocowane specjalną taśmą.
2. Następnie przystępują do układania samej folii na podczerwień, która jest układana tylko na obszarach wolnych od mebli, wciętych od ścian o około 10 cm (układ elementów grzejnych, wskazujący umiejscowienie mebli, powinien być wcześniej przez ciebie przygotowany). Porada i fakt, że cięcie folii grzewczej jest dozwolone tylko w wybranych miejscach zaznaczonych na materiale linią przerywaną ze znakiem nożyczek.
3. Następnie poszczególne paski grzejne są umieszczane na podłożu w odległości co najmniej 5 mm (ale nie więcej niż jeden centymetr) od siebie.
4. Dodatkowo, aby połączyć pasma grzewcze na podczerwień na całej ich długości, drut miedziany jest ułożony w przekroju około 1,5 mm².
5. Folia jest podłączona do urządzenia zasilającego za pomocą specjalnych styków, umieszczonych w środku przewodzącej szyny i zaciśniętych szczypcami. Następnie punkty połączenia należy zabezpieczyć paskami izolacji bitumicznej, która wchodzi w zakres dostawy podgrzewanej podłogi.

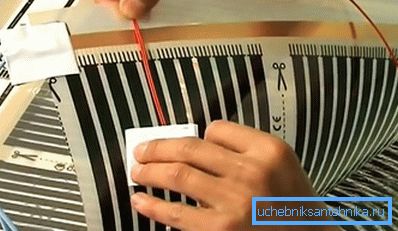

Po podłączeniu folii przejdź do instalacji czujnika temperatury, który zapewnia automatyczną regulację trybu grzania systemu. Aby to zrobić, w odległości 20-25 cm od ściany z zamontowanym termostatem za pomocą perforatora, stroboskop jest przygotowywany na głębokość około 2 cm, a następnie umieszczany jest w nim sam czujnik, który powinien mieć bezpośredni kontakt z izolującym podłożem.

Po zakończeniu instalacji wyposażenia pomocniczego, wyprodukowanego zgodnie z instrukcjami dołączonymi do zestawu, konieczne będzie sprawdzenie ciepłej podłogi z folii na podczerwień pod kątem jej działania.

Podczas testu należy upewnić się, że po dostarczeniu zasilania wszystkie paski filmu IR nagrzewają się. I tylko upewniwszy się, że wszystkie jego elementy działają, możesz przystąpić do instalacji laminowanej powłoki, zamykając system grzewczy specjalną folią termoizolacyjną.

Na podstawie kabla grzejnego

Zazwyczaj ta opcja jest używana pod płytką, ponieważ zapewnia lepszy transfer ciepła. Ale możliwe jest także układanie pod laminatem. Przed przystąpieniem do instalacji ważne jest, aby określić, jaki rodzaj przewodu grzejnego będzie używany.

• Standardowy lub rezystancyjny. Ułożone mogą być jedno i dwurdzeniowe. Ten ostatni jest wygodniejszy, ponieważ obwód w nim jest już zamknięty, a koniec nie będzie musiał być zwracany do skrzynki połączeniowej. Dla ułatwienia instalacji producent kładzie drut na specjalnych matach.
• Samoregulujący. Kabel ten automatycznie utrzymuje wymaganą temperaturę nawet w tych przypadkach, gdy układanie przechodzi pod powierzchnią różnych materiałów. Jest znacznie droższy niż poprzednia wersja.

Metoda instalacji i kolejność czynności dla tych dwóch przewodów będzie taka sama. Aby obliczyć, jaka długość jest wymagana, musisz znać powierzchnię podłogi. Odejmij zapotrzebowanie na przedmioty stacjonarne. Ponadto przybliżony jest schemat układania. Krok, w którym poszczególne skręty zostaną zlokalizowane, jest określany poprzez podzielenie obszaru przez długość kabla, a wynik jest pomnożony przez 100.

• Jeśli pod podłogą znajduje się chłodnia, wymagane jest dodatkowe ocieplenie w przypadku arkuszy piankowych lub piankowych. W takim przypadku będziesz musiał zagłębić się w stół, jeśli nie ma możliwości podniesienia poziomu. Kiedy jest pewność, że wszystko jest dobrze izolowane, a powierzchnia jest wyrównana jakościowo, możesz przejść do następnego kroku.
• Dokładne oczyszczenie obszaru. Konieczne jest pozbycie się wszelkich kamyków lub innych elementów, które mogłyby później uszkodzić izolację kabla. Do tych celów lepiej jest użyć odkurzacza.
• Zastosuj warstwę kompozycji podkładowej. Jest to konieczne, aby usunąć zanieczyszczenia, wzmocnić powierzchnię i poprawić przyczepność w przyszłym jastrychu.
• Ten krok jest wykonywany zgodnie z Twoimi życzeniami. Na całej powierzchni nakładana jest warstwa taśmy z pianki poliuretanowej z folią. Arkusze są łączone ze wzmocnioną taśmą samoprzylepną.

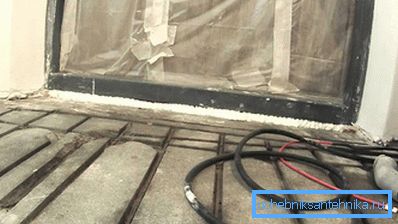

• Czujnik jest zainstalowany i przygotowane jest miejsce na termostat. Ten ostatni powinien znajdować się na dogodnej wysokości, ale nie mniejszej niż 30 cm. W ścianie wycina się rowek o szerokości 20 mm, na podłodze, w odległości 50 cm, dokładnie takie wycięcie jest wykonane. W niej znajduje się falowanie, przylutowane z jednego końca. Ma wskaźnik. Przewody sygnałowe z niego są dostarczane w pudełku, w którym zostanie zainstalowany element operacyjny.

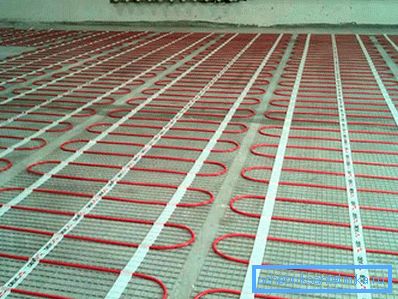

• Jeśli opcja została wybrana w maty, możesz rozpocząć ich układanie. Jeśli konieczne jest rozłożenie wstęgi, siatkę tylną przecina się zwykłymi nożycami. W przypadku kabla bez maty należy przygotować specjalne uchwyty na talerze. Są przykręcone do podłogi za pomocą kołków i śrub. Krok między nimi powinien wynosić 50? 100 cm.
• Przewód doprowadzający zimny jest podłączony. Łączy się z ogrzewaniem, skręcanie jest uszczelniane za pomocą rurki termokurczliwej i zamocowane pod jednym ze wsporników płyty.
• Kabel jest montowany zgodnie z narysowanym schematem z obliczonym krokiem. Podczas tej pracy lepiej jest zakładać pantofle z miękką podeszwą na stopach, aby nie uszkodzić przewodnika.
• Na tym etapie musisz sprawdzić opór i porównać go z zalecanym. Również w paszporcie wprowadzany jest wzór układania kabli. Dalej jest połączenie z termostatem, jego instalacja w miejscu. Niektórzy producenci pozwalają na włączenie całego systemu na minutę, aby przetestować jego wydajność.
• Następnie wylewa się jastrych. Jego grubość powinna wynosić co najmniej 3 cm, jednocześnie upewnij się, że wszystkie puste przestrzenie pod kablem są wypełnione. Jeśli kładziesz podłoże z poliuretanu, konieczne jest co 30 ~ 40 cm, aby okienko o wymiarach 10-15 cm było konieczne, aby było ustawienie z główną warstwą.
• Po całkowitym wyschnięciu wypełnionej warstwy (zwykle zajmuje to 3 tygodnie lub dłużej), można włączyć podłogę.

Istnieje jeszcze jedna bardzo interesująca opcja, która może uprościć instalację ogrzewania podłogowego kablowego. Jeśli twoja podłoga jest dobrze zaizolowana i wyleje się idealnie gładki jastrych, możesz postępować w następujący sposób. Wyrysowany jest plan, zgodnie z którym zostanie ułożony kabel. Podłoga jest usuwana, powierzchnia jest czyszczona. Obraz jest przenoszony na podłogę. Przy pomocy szlifierki lub ścigacza ściennego rowki są wycinane pod kablem zgodnie ze schematem. Ich głębokość powinna być taka, aby przewodnik leżał w jednej płaszczyźnie. Dalej jest układanie, podłączanie i wykończanie.

Ogrzewanie podłogowe

Podgrzewaną wodą podłogę można układać na kilka sposobów. Do ogrzania nośnika można wykorzystać jako zainstalowany kocioł oraz specjalny pion w przypadku centralnego ogrzewania. Istnieją produkty, w których nośnik znajduje się w zaplombowanych rurach, a jego grzanie odbywa się za pomocą przewodów ułożonych wzdłuż całej długości. Do układania pod laminatem jest idealnym rozwiązaniem z polistyrenu i drewna. Ich zalety to:

• nie trzeba wypełniać stołu od góry;
• najlepsza termoliza dzięki płytom aluminiowym;
• niska waga - idealna na słabe podłogi;
• szybki montaż w porównaniu ze zwykłą izolowaną termicznie podłogą;
• przygotowany wzór układania.

Przed rozpoczęciem upewnij się, że podłoga ma płaską powierzchnię i że różnica nie jest większa niż 0,2 cm na 1 m². Sekwencja działań będzie następująca:

• Cały teren jest dokładnie oczyszczony. Nałóż warstwę podkładu.
• Po całkowitym wyschnięciu hydro-barierę układa się w folię polietylenową. Koniecznie zachowaj zakładkę na płótnie o długości 10 cm. Szwy są przyklejone taśmą samoprzylepną. Ściana obrócona jest na wysokość przyszłego grzejnika.
• Wzdłuż obwodu ściany rozwija się taśma amortyzująca.
• Następnym krokiem będzie instalacja płytek izolacyjnych. Muszą być ze specjalnymi bossami lub rowkami. W niektórych przypadkach przewidziano rowki do ich mocowania.
• Montowane na górze specjalne metalowe płytki. Mają rowek, w którym będzie układana rura. Należy docisnąć płyty tak, aby były zamocowane pomiędzy występami izolacji. Powinny być ułożone zgodnie z wybranym etapem układania rur.
• Skrzynia jest zamontowana, w niej jest zainstalowany kolektor, a główne zasilanie jest wykonane z kotła lub innego źródła.
• W jednym z zaworów kolektora zasilającego łączy koniec rury. Następnie układa się w rowkach zgodnie z wybranym wzorem. Ważne jest, aby pamiętać, że musisz zacząć od zewnętrznych ścian, aby blisko nich była najwyższa temperatura.
• Drugi koniec jest doprowadzany do kolektora tłocznego.
• System jest zaciskany. Aby to zrobić, jest wypełniona wodą, a ciśnienie za pomocą narzędzia zaprojektowanego do tego celu wzrasta do 10 atmosfer. W tym stanie cała struktura pozostaje na jeden dzień. Jeśli po sprawdzeniu wszystko jest w porządku, możesz przejść dalej.
• Od góry film lub warstwa z wytworzonego piankowego poliuretanu zatrzymuje się w środku.
• Następnie montuje się arkusze włókna gipsowego. Zapewnią one większą stabilność całej konstrukcji, a także będą podstawą do wykańczania podłóg.

W przypadku wersji elektrycznej z podgrzewaną podłogą z obiegiem zamkniętym. Sekwencja działań będzie dokładnie taka sama. Jedynym zastrzeżeniem jest instalacja czujnika temperatury, który jest wliczony w cenę. Zazwyczaj konieczne jest zlokalizowanie go w pobliżu rur. Ponadto należy zadbać o dostawę dodatkowego kabla z rozdzielnicy. Jego przekrój powinien być wystarczający dla pełnego obciążenia. Ważne jest również zapewnienie dobrej maszyny.

Dzięki dostarczonym informacjom możesz wybrać opcję, która będzie najlepszym rozwiązaniem w określonych warunkach. Staraj się nie oszczędzać na komponentach. Idealnie, żywotność takiego systemu wynosi 50 lat lub więcej. Ważne jest, aby pamiętać, że kontur rur nie powinien składać się z segmentów, wszystko powinno pasować do jednego paska. W sytuacjach awaryjnych dozwolone jest stosowanie stałego połączenia, które odbywa się za pomocą specjalnego narzędzia do zaciskania.

Wideo

Obejrzyj film o instalacji Caleo w ogrzewaniu podłogowym pod laminatem i linoleum:

Ten film pokazuje proces układania ciepłej wody pod laminatem:
