Jak prawidłowo związać kocioł grzewczy

06-09-2018
Ogrzewanie

Jeden kocioł nie może zapewnić ciepła w pomieszczeniu, dlatego należy go przypiąć. Następnie wytwarzane przez niego ciepło może przepływać przez rurociągi do urządzeń grzewczych, które nadają je atmosferze pomieszczeń. Należy zauważyć, że schemat opasywania może się różnić w zależności od rodzaju kotła grzewczego używanego w systemie, jego instalacji i dostępności dodatkowego wyposażenia. Dlatego pamiętaj, że nie ma uniwersalnych opcji.

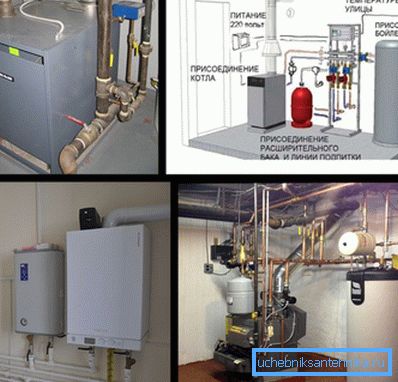

Wiązanie kotłów grzewczych różnych typów

Wybór rur

Każdy materiał ma swoje cechy, które wpływają na jego wydajność. Wybierając rury do wiązania kotłowni, należy zwrócić uwagę na ich właściwości termoizolacyjne, jakie trudności mogą pojawić się podczas instalacji i czy cena produktów jest odpowiednia dla Ciebie.

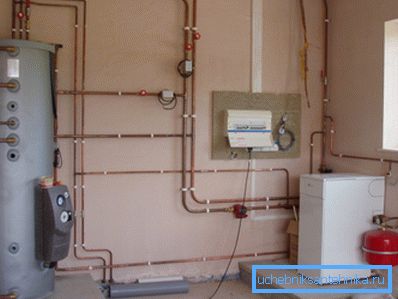

Pasowanie kotłów gazowych do ogrzewania rur miedzianych

Rozważ najpopularniejsze rozwiązania:

Polipropylen Idealny materiał do produkcji taśm, chociaż ma również swoje wady.

Korzyści:

  1. Prosta instalacja, do montażu z urządzenia potrzebujesz tylko specjalnej lutownicy i zestawu kluczy.
  2. Układ instalacji grzewczej dla domu wraz z instalacją dodatkowego wyposażenia przeprowadzany jest w ciągu jednego dnia, maksymalnie przez tydzień.
  3. Materiał jest odporny na ciepło, wzmocniony włóknem szklanym, który tworzy ramę, chroniąc rurę przed rozszerzeniem podczas podgrzewania.
  4. Niska przewodność cieplna polipropylenu, więc nośnik ciepła zbliża się do grzejnika prawie bez strat.
  5. Szybka cyrkulacja chłodziwa, ponieważ wewnętrzna gładka część rurociągu nie tworzy osadów.
  6. Trwałość rurociągu przekracza 20 lat.

Wadą jest maksymalna temperatura chłodziwa do 95 ° C.

Miedź Praca przy wiązaniu wymaga pewnego profesjonalizmu. Koszt materiału jest wysoki. Zalety rur miedzianych:
  1. Dobre odprowadzanie ciepła - pomieszczenie ogrzewa się nie tylko grzejnikami, ale również rurami.
  2. Materiał nie wymaga dużej ilości ciepła do ogrzewania.
  3. Odporny na korozję. Po pewnym czasie materiał może być pokryty cienką warstwą tlenku, co nie wpływa na jego działanie.
  4. Nie boi się zamrażania z powodu swojej plastyczności, w przeciwieństwie do rur wykonanych z polipropylenu lub stali, które pękają.

Wady:

  • nie można zainstalować w ścianie;
  • wymaga niezawodnej izolacji, ponieważ prąd elektryczny dla materiału jest szkodliwy.

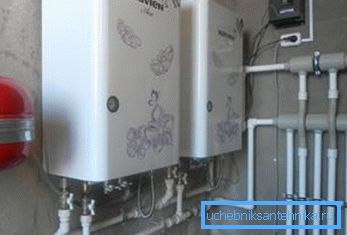

Pasowanie rur z polipropylenu do ogrzewania kotłów ściennych

Kocioł na paliwo stałe

Projekt urządzenia i jego zasada działania wpływa na połączenie z systemem grzewczym. Należy zauważyć, że jednoczesne wiązanie paliwa stałego i kotła elektrycznego ma swoje własne niuanse, wpływające na ich działanie i osiągi.

Przyjrzyjmy się bliżej, jak kocioł na paliwo stałe powinien być związany własnymi rękami:

  1. Temperatura powrotu nie może być niższa niż "punkt rosy" lub 55 ° С. W przeciwnym razie wystąpi duża ilość kondensacji. Z tego powodu zalecamy zwijanie dwuprzewodowego kotła na drewno opalane paliwem stałym z miedzi, co jest znacznie lepsze niż polipropylenu. Ma lepsze przewodnictwo cieplne, dzięki czemu zmniejsza ilość kondensatu.

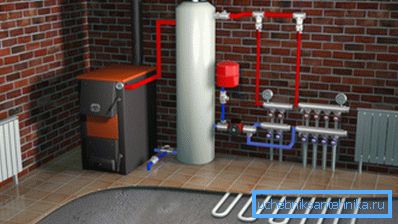

Jak prawidłowo związać kotły na paliwo stałe
  1. W razie potrzeby można podłączyć kilka kotłów do jednej sieci, co będzie wymagało dodatkowego wyposażenia.. Na przykład akumulator ciepła będzie potrzebny przy wiązaniu dwóch drewnianych kotłów na paliwo stałe. Schemat ten był od dawna stosowany na Zachodzie, pozwalając zaoszczędzić nadmiar ciepła w specjalnym zbiorniku, przypominającym termos. Kiedy temperatura płynu chłodzącego spada, ciepło zaczyna wydostawać się ze zbiornika. Konieczne jest również zapewnienie w tym przypadku dwóch zaworów - termomiksowania, nośnika ciepła zapobiegającego przegrzaniu i wywrotu. Chociaż instalacja akumulatora ciepła będzie wymagać dodatkowych kosztów, ostatecznie wszystkie inwestycje zostaną opłacone dość szybko ze względu na oszczędność paliwa.

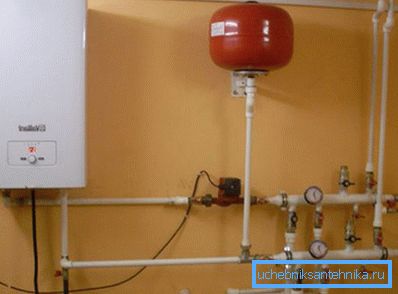

Oprawa kotła elektrycznego do ogrzewania za pomocą rur z polipropylenu
  1. Użycie do wiązania rur polipropylenowych jest możliwe w określonych warunkach.. Na przykład powinny być odporne na ciepło i wzmocnione, ponieważ chłodziwo będzie zawsze miało temperaturę wyższą niż 60ºC. Sprawdzone produkty z włóknem optycznym z aluminiowym prętem. Jednocześnie instrukcje instalacji nie wymagają, tak jak w przypadku miedzi, stosowania izolacji elektrycznej i pętli uziemienia.

Sprzęt gazowy

W tym przypadku nie ma gotowych rozwiązań, ponieważ wszystko zależy od zastosowania urządzeń do podgrzewania wody, a także od liczby indywidualnych systemów grzewczych.

Poniżej przedstawiamy rekomendacje ekspertów:

  1. Podgrzewana podłoga i grzejniki. W takim przypadku kocioł gazowy powinien być ściśle związany za pomocą igły hydraulicznej lub rozdzielacza wody. Kocioł podgrzewa chłodziwo, a zainstalowany w nim sprzęt cyrkulujący bezpośrednio w obszarze od niego do kolektora. Za strzałką dla każdego obiegu grzewczego stosowane są dodatkowe pompy cyrkulacyjne.

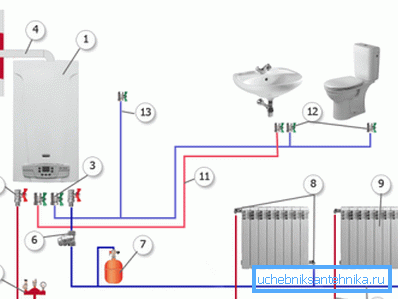

Na zdjęciu - schemat włączenia do systemu grzewczego dwuprzewodowego kotła gazowego
  1. Wiązanie sprzętu ściennego z rurami miedzianymi odbywa się zgodnie z obliczonym przekrojem rurociągu. To samo dotyczy rur z polipropylenu. Ale jeśli do ogrzewania 60 m2 obudowy przekrój miedzianej rury wynosi 20 mm, średnica polipropylenu musi wynosić 25-32 mm.
  2. Instalacja zbiornika akumulacyjnego jest innowacją, ale jak dotąd nie stała się powszechna. W takim przypadku zaleca się stosowanie go do wiązania podłogowego kotła gazowego w przypadku stosowania żeliwnych elementów. Obawiają się gwałtownego spadku temperatury, a akumulator ciepła umożliwia wygładzenie takich szczytów.
  3. Do zamocowania zamontowanego kotła gazowego z 2 obwodami nie jest wymagane dodatkowe wyposażenie. Projekt i tak w pełni wyposażone. Wystarczy podłączyć urządzenie do grzejników systemu grzewczego w domu. Przy wiązaniu kotła gazowego z pojedynczą pętlą z polipropylenu do systemu grzewczego w domu, prace prowadzone są w podobny sposób. Tylko w tym przypadku brany jest pod uwagę tylko układ ogrzewania.

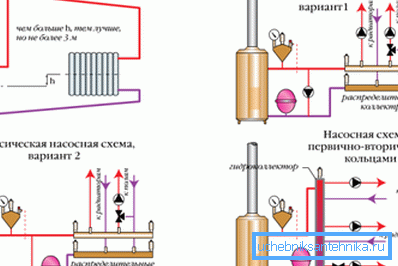

Opcje wiązania kotłów
  1. W przypadku modeli zewnętrznych zwykle wymagana jest instalacja dodatkowego wyposażenia. Na przykład, do układu podwójnego potrzebne będą pompy obiegowe, filtry gruboziarniste i drobne, zbiornik wyrównawczy. Może być również konieczne zainstalowanie i hydrauliczne strzałki.

Wskazówka: jeśli do systemu grzewczego podłączony jest kocioł gazowy z pojedynczą pętlą gazu typu lotnego, należy zainstalować obejście, które będzie kontrolowało obieg płynu chłodzącego, który nie powinien być zakończony po zaniku zasilania.

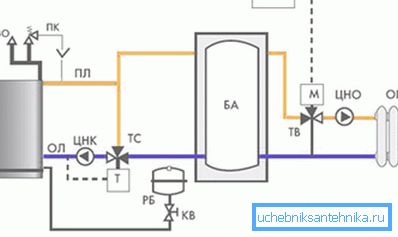

Opasanie kotła na paliwo stałe ze zbiornikiem buforowym (akumulator ciepła)

Kocioł na drewno opałowe

Łączenie urządzeń odbywa się w sposób równoległy i sekwencyjny. Jest to konieczne, aby zapewnić ciągłe podgrzewanie chłodziwa w układzie.

Aby to zrobić, wykonaj następujące czynności:

  1. Głównym źródłem ciepła jest kocioł na paliwo stałe. Powinno to zapewniać normalne ogrzewanie chłodziwa przez cały dzień.
  2. O zmroku i po wypaleniu paliwa kocioł elektryczny powinien się automatycznie włączyć, kontynuując podgrzewanie płynu chłodzącego w systemie, aż główny kocioł uruchomi się ponownie.

Istnieje kilka sposobów, aby to osiągnąć, ale głównym jest użycie wyrzutnika. W tym przypadku warunek wstępny - kocioł musi być zainstalowany pod niewielkim kątem, wtedy nie będzie odwrotnego obiegu chłodziwa.

Wskazówka: tę samą metodę można zastosować przy wiązaniu ogrzewania kotła na pelet.

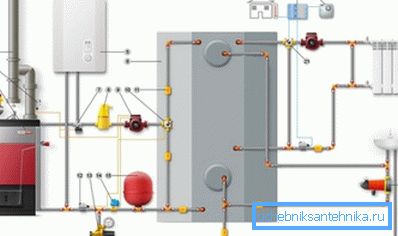

Sposób połączenia dwóch kotłów - na drewno opałowe i elektryczność

Kocioł wysokoprężny

W takim przypadku wymagane jest dodatkowe wyposażenie zapewniające stabilną cyrkulację płynu chłodzącego i normalną pracę systemu grzewczego:

  • zbiornik wyrównawczy;
  • pompa obiegowa - ustawiona na linii powrotnej;
  • kolektor wody - wymagany, jeśli kocioł jest przeznaczony do ogrzewania dużego obszaru, kilku kondygnacji lub różnych obiegów grzewczych.

Wskazówka: podczas wiązania zbiornika paliwa należy wziąć pod uwagę montaż pompy paliwowej i zbiornika magazynowego.

Możliwe jest podłączenie kotła na paliwo stałe i diesel w jednym obwodzie, zbierając go szeregowo. Głównym źródłem ciepła jest wyposażenie w paliwo stałe, gdy intensywność ogrzewania chłodziwa zaczyna spadać, aktywowany jest podgrzewacz oleju napędowego.

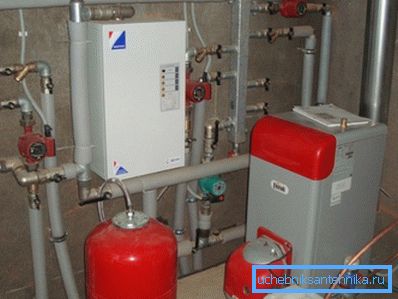

Podłączenie do podłogowego systemu kotła diesel

Najnowsze modele są wyposażone w niezbędną automatykę, więc przy odpowiednich ustawieniach interwencja w proces operatora będzie minimalna. Przed instalacją należy przeprowadzić wstępne obliczenia rurociągów urządzeń za pomocą akumulatora ciepła.

Wniosek

Działanie dowolnego systemu grzewczego dla domu lub obiektu przemysłowego zależy od prawidłowego opasania źródła ciepła, w tym przypadku kotła grzewczego. Nie ma uniwersalnych schematów, więc w każdym przypadku konieczne jest przeprowadzenie wstępnych obliczeń.

Konieczne jest uwzględnienie liczby obiegów grzewczych, instalacji kotła - na podłodze lub na ścianie, a także innych czynników. Jeśli masz wątpliwości co do siebie, lepiej poszukać pomocy u techników grzewczych. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
