Jak samodzielnie wykonać ogrzewanie podłogowe na podczerwień

Nowoczesne rozwiązania technologiczne umożliwiają znalezienie całkowicie nowych sposobów ogrzewania pomieszczeń mieszkalnych. Do niedawna uważano, że centralne lub indywidualne systemy ogrzewania kotłów są ogólnie dostępne. Innowacją techniczną i godnym zastąpieniem tradycyjnych metod ogrzewania domów było pojawienie się innowacyjnych metod ogrzewania, które wykorzystują podłogę jako powierzchnię akumulującą ciepło i promieniującą. Taka jest technologia ogrzewania podłogowego na podczerwień. Powiemy Ci, jak zrobić ogrzewanie podłogowe na podczerwień własnymi rękami.

Funkcje specjalne

Najpierw powstała konstrukcja podłóg wodnych, a po chwili - elektrycznych i prętowych typów ciepłych podłóg. I stosunkowo niedawno opracowano technologię IPO - nagrzewnicę na podczerwień. Ogrzewanie podłogowe, ściany lub sufity tego projektu mają kilka zalet:

• Niski w porównaniu z innymi metodami ogrzewania, zużycie energii wynosi 15-55 W / h na 1m ?, ze względu na wysokie przewodnictwo cieplne materiału węglowego użytego w konstrukcji, użycie kontrolera temperatury w celu stworzenia komfortowego trybu temperatury i cichej pracy.
• Wysoka niezawodność dzięki równoległemu połączeniu elementów obwodu elektrycznego. Gdy jedna sekcja grzewcza przepali się, reszta nadal działa prawidłowo.
• Możesz pokryć strukturę folii niemal dowolnym materiałem: laminatem, drewnianym parkietem, dywanem, płytą gipsową lub kompozytem.
• Łatwa instalacja na gładkiej powierzchni, którą może wykonać każdy rzemieślnik, który nie posiada specjalnych umiejętności zawodowych. Brak zwiercin, wrębów i rowków nie wymaga użycia specjalnego narzędzia - perforatorów i ścigaczy ścian.

Materiał IPO

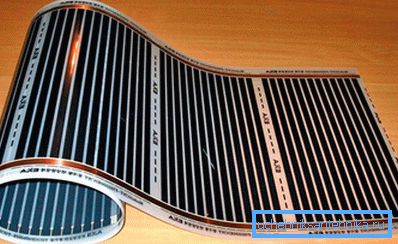

Folia termiczna o grubości 0,2-0,4 mm służy do układania warstwy grzewczej. Sprzedawany jest w rolkach o szerokości 50-100 cm i długości do 50 m.

Cięcie folii na maty można wykonać za pomocą specjalnych linii cięcia nałożonych na powierzchnię, oznaczenie jest jasne dla wszystkich, więc podczas cięcia trudno jest pomylić je z listwami grzewczymi, które są surowo zabronione.

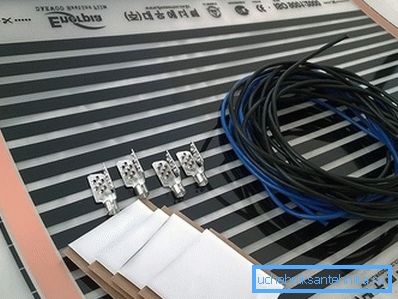

Folia składa się z elementów grzejnych - pasków o szerokości 1,5 cm połączonych posrebrzanymi miedzianymi oponami. Wewnątrz każdego elementu grzejnego znajduje się węglowo-węglowa pasta na bazie grafitu, która podczas przepływu prądu elektrycznego emituje promieniowanie podczerwone. Widmo promieniowania znajduje się poza widocznym zakresem ludzkiego oka. Warstwa emitera jest niezawodnie laminowana z obu stron gęstymi warstwami niepalnego polimeru o temperaturze topnienia 130 °. Przekazuje światło ultrafioletowe i niezawodnie chroni przed wnikaniem wilgoci, mechanicznym uszkodzeniem lub obwodem elektrycznym. Obszar zakupionej powłoki filmowej jest wybierany na podstawie:

• Nie mniej niż 70-80% powierzchni pomieszczenia dla głównego ogrzewania.
• 30-40% powierzchni do ogrzewania lub ogrzewania awaryjnego.

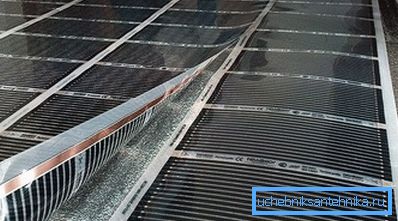

Etapowa instalacja i instalacja systemu grzewczego

Układanie odbywa się na równych zasadach. Do wyrównywania stosuje się podłogi samopoziomujące, dopuszczalna wielkość nieregularności wynosi ± 3 mm, a poziom służy do pomiarów. Możliwe jest wyrównywanie za pomocą metody latarni cementowo-piaskowej, po której powierzchnia musi być oczyszczona z brudu i pyłu.

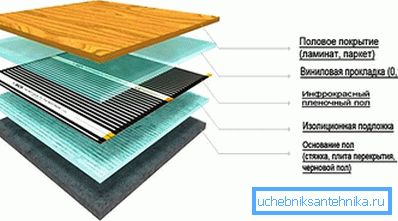

Następnie należy ułożyć warstwę wodoodporną ze specjalnych materiałów lub folii z tworzywa sztucznego o grubości 50 mikronów.

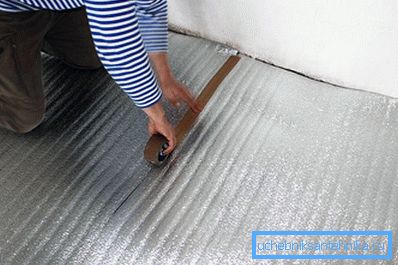

Aby zminimalizować straty ciepła, konieczne jest zainstalowanie izolacji cieplnej z metalizowanego metalizowanego podłoża, foliowanej pianki polietylenowej lub folii polipropylenowej. Pasuje do odbijającej strony do góry. Grubość warstwy z warstwą odblaskową powinna wynosić 3-5 mm.

Niepowlekany korek techniczny stosuje się, jeżeli podłogi są pokryte płytkami ceramicznymi.

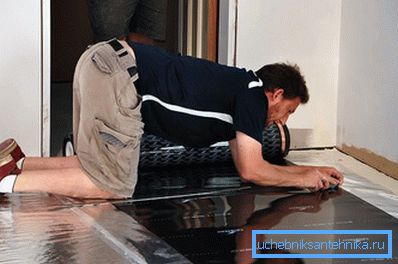

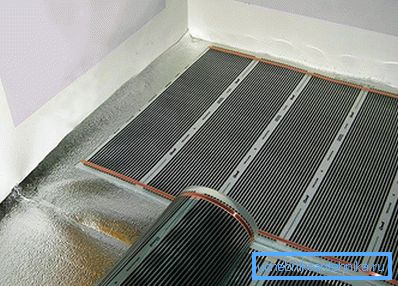

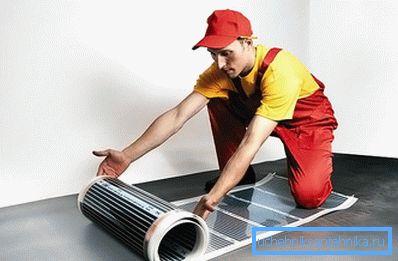

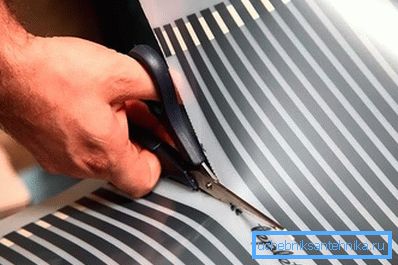

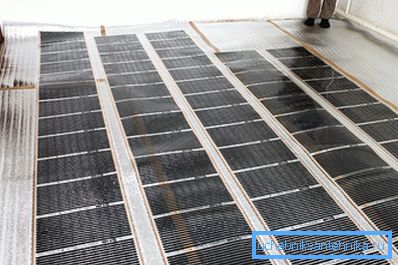

Następnie wyciąć IPO nożyczkami w maty o wymaganej długości zgodnie z wcześniej skompilowanym rysunkiem, biorąc pod uwagę, że odległość od każdej ściany powinna wynosić około 20 cm, należy je rozstawić w odległości 5 do 10 mm (zakładka nie jest dozwolona), tak aby miedziane opony znajdowały się na dole. Paski powinny być skierowane w stronę ściany za pomocą gniazda, z którego dostarczane jest zasilanie. Wzdłuż tej ściany, aby zaoszczędzić, wykonane są elektryczne zwory i zainstalowany jest czujnik temperatury.

Nie pozwól, aby narzędzia spadły na film. Aby nie uszkodzić IPO, lepiej nie atakować mat.

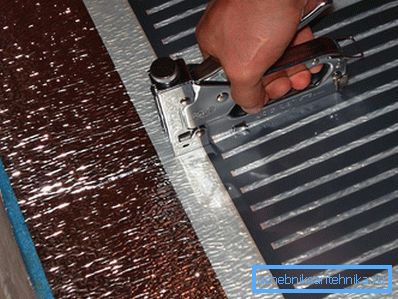

Następnie należy zabezpieczyć połączenia taśmą samoprzylepną, a miejsca przeciętych szyn miedzianych odizolować za pomocą pasków bitumicznych, które są zawarte w opakowaniu produktu.

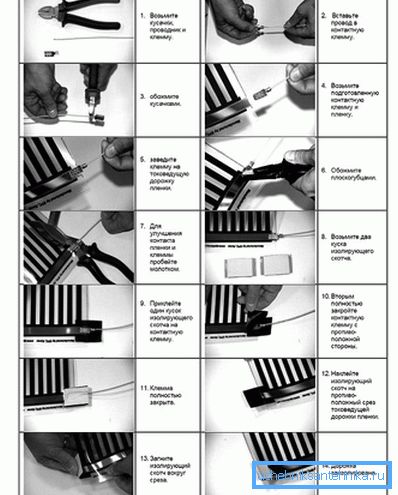

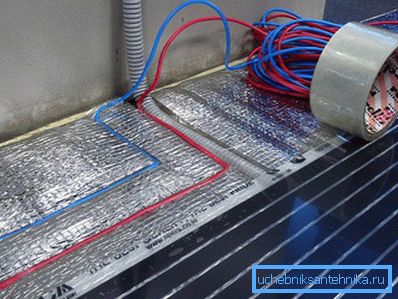

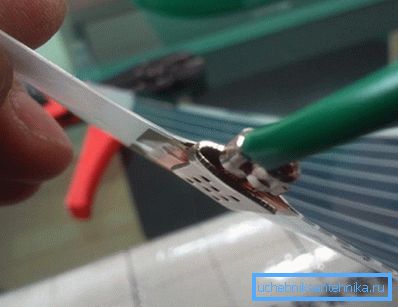

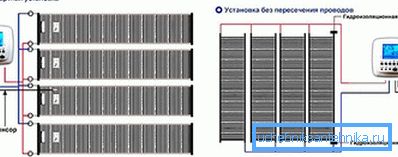

Maty w sieci elektrycznej są połączone równolegle przewodami elektrycznymi - zwojami z zaciskami na końcach. Izolacja jest usuwana z przewodów, zaś trzpień końcowy jest zakładany i zaciskany oraz zaciskany. Konieczne jest prawidłowe ustawienie zacisku za pomocą drutu na stykach maty. Jedna strona zacisku powinna wejść do IPO, druga powinna znajdować się na miedzianym autobusie na zewnątrz. Zacisk jest ściskany obustronnie za pomocą kleszczy. Miejsca kontaktu są izolowane za pomocą bitumicznego mastyksu.

Średnica użytych drutów jest obliczana na podstawie poboru mocy ogniw połączonych równolegle. W tym celu zadeklarowana moc IPO na 1 m² pomnożone przez kwadrat. W rezultacie otrzymujemy całkowitą moc podzieloną przez napięcie sieciowe I = P / U. W przypadku tabel specjalnych określamy średnicę przekroju zwory na podstawie wielkości prądu. Podobnie wybrana jest średnica kabla zasilającego. Na przykład, aby połączyć wszystkie ogniwa z matami o mocy 1,5 kW, wystarczy mieć drut miedziany o średnicy 1,5 mm ?.

W powłoce termoizolacyjnej pod folią lub w podłodze o głębokości 1-2 cm instaluje się rurkę z czujnikiem temperatury. Łączy się z regulatorem temperatury. Napięcie zasilania do IPO jest dostarczane przez czujnik temperatury podczas okresu pracy / zamknięcia obwodu.

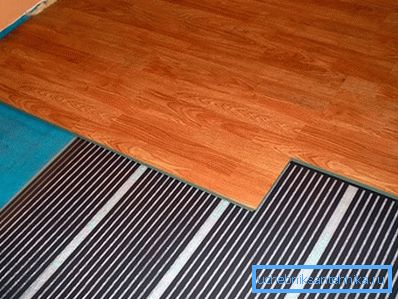

Po instalacji następuje połączenie testowe z systemem. Napięcie sieciowe jest doprowadzane do wejścia i sprawdzane jest równomierne nagrzewanie wszystkich mat. Jeśli występują problemy, są one eliminowane na tym etapie. System grzewczy jest gotowy do pracy. Teraz możesz zacząć układać powłokę wykończeniową. W ten sposób można ocieplić nawet zimny balkon lub loggię, tworząc komfortowe warunki do przebywania w tych pomieszczeniach.
