Jak samodzielnie wykonać projekt ogrzewania prywatnego domu
Obowiązkowym i bardzo ważnym etapem w budowie każdego prywatnego domu jest planowanie systemu ogrzewania. Ta praca może być wykonana niezależnie lub powierzona specjalistom, jednak w żadnym wypadku nie zaszkodzi zapoznać się z głównymi punktami rozwiązania tego problemu. Dlatego poniżej zastanawiamy się, w jaki sposób projekt systemu grzewczego prywatnego domu jest wykonywany własnymi rękami.

Informacje ogólne
Przede wszystkim należy powiedzieć, że kwestia ogrzewania powinna być skierowana na etapie projektowania domu.
Na tym etapie należy wziąć pod uwagę następujące punkty:
- Właściwa lokalizacja budynku względem punktów kardynalnych, tak aby pomieszczenie otrzymało jak najwięcej naturalnego światła. Pozwoli to w pewnym stopniu zaoszczędzić na ogrzewaniu.
- Ściany i podłogi muszą być izolowane.
- Okna nie powinny stać się źródłem zimna, dlatego musisz używać okien z podwójnymi szybami trójkomorowymi.
Od tych wszystkich momentów zależy od strat ciepła, które należy wziąć pod uwagę przy realizacji projektu systemu ogrzewania dla domu wiejskiego.

Rodzaje ogrzewania
Przed przystąpieniem do planowania systemu ogrzewania konieczne jest dokładne określenie sposobu jego wdrożenia. Obecnie najczęściej stosuje się następujące rodzaje ogrzewania:

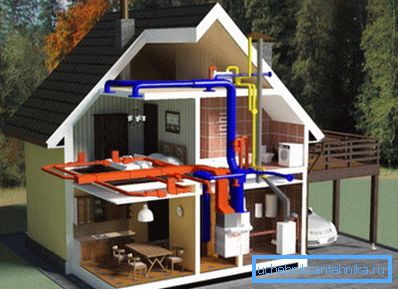

Airy | Dość powszechny rodzaj ogrzewania, który nie wymaga układania rur i instalacji grzejników. Wadą jest trudność w utrzymaniu stałej temperatury, ponadto skuteczność zależy od wielu czynników zewnętrznych. Ale przygotowanie ogrzewania powietrznego jest najtańsze. |
Ogrzewanie elektryczne | Tego rodzaju ogrzewanie jest drogie w eksploatacji, dlatego zwykle jest używane jako dodatkowe lub jako główne, gdy nie jest możliwe użycie innych źródeł ciepła. |
Podczerwień | W rzeczywistości jest to również ogrzewanie elektryczne, ale o wiele bardziej ekonomiczne niż tradycyjne. Chodzi o użycie promienników podczerwieni, które można wbudować w podłogę lub zamontować na ścianach lub sufitach. |
Woda | Jest to najbardziej rozpowszechniony system grzewczy. Należy zauważyć, że może działać zarówno na gazie, jak i na energii elektrycznej, paliwie stałym lub innym nośniku energii. |
Wybór ogrzewania zależy głównie od następujących czynników:
- Dostępność paliwa, na przykład, jeśli istnieje możliwość podłączenia do gazociągu, wówczas najlepszym rozwiązaniem byłoby ogrzewanie gazem wodnym. Jeśli w pobliżu znajduje się las, być może warto rozważyć opcję układu paliwowego.
- Wielkość domu - jeśli chodzi o ogrzewanie małej wiejskiej rezydencji, wystarczy piec konwekcyjny na drewno.
- Zadania, które stoją przed systemem ogrzewania. Na przykład, jeśli mówimy o wiejskim domu, który musi być podgrzewany wiosną i jesienią, wystarczy do tego kominek. Jeśli chcesz ogrzać pełnowartościowy dworek, lepiej pozostać w systemie wodnym.
Wskazówka! Aby uniknąć błędów przy wyborze ogrzewania, wskazane jest skonsultowanie się ze specjalistami. W każdym razie koszt konsultacji będzie znacznie niższy niż pełne opracowanie.
Decydując się na rodzaj ogrzewania, możesz zacząć projekt ogrzewania domu.

Opracowanie projektu
Schematy
Największa złożoność, z reguły, jest spowodowana tworzeniem systemów wodnych, dlatego rozważymy je później.
Taki system może być implementowany na różne sposoby, jednak zawsze zawiera następujące elementy:
- Grzejniki;
- Rurociągi;
- Zbiornik wyrównawczy;
- Pompa cyrkulacyjna (w systemach wymuszonych);
- Kocioł grzewczy;
- Pomocniczy sprzęt regulacyjny;
- Urządzenia sterujące.

Wszystkie te elementy w projekcie muszą być wyświetlane jako pojedynczy system, wpisany w plan domu, tj. musisz stworzyć własny schemat ogrzewania.
W zależności od sposobu podłączenia grzejników obwód można zrealizować na dwa sposoby:

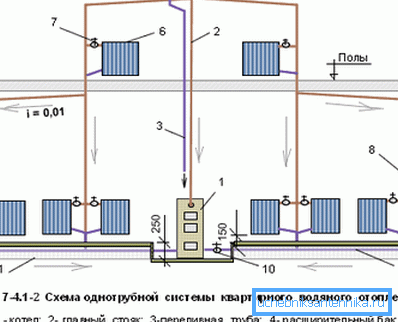

- Pojedyncza rurka - wszystkie grzejniki są połączone z jedną rurą, która wokół obwodu zagina się wokół pomieszczenia i odprowadza schłodzony płyn chłodzący do kotła. Ta opcja jest dość ekonomiczna, jednak nadaje się do małych domów, w przeciwnym razie ostatni w łańcuchu baterii może się nagrzać znacznie mniej niż pierwszy.

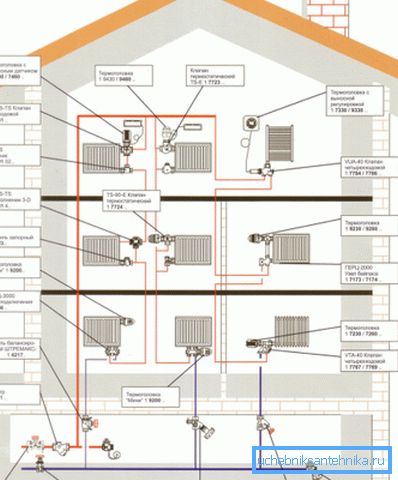

- Dwururowy - w tym przypadku gorący płyn chłodzący i przepływ powrotny są transportowane przez różne rury. Pomimo faktu, że projekty dwururowe systemu ogrzewania domu implikują większe zużycie rur, są one bardziej powszechne, ponieważ zapewniają równomierne nagrzewanie grzejników niezależnie od powierzchni podłogi (pod warunkiem, że moc jest poprawnie obliczana).

Decydując się na schemat, musisz zdecydować, w jaki sposób zostanie wdrożony obieg chłodziwa.
Dostępne są dwie opcje:

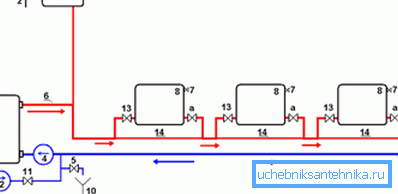

- Naturalny obieg - w tym przypadku ruch chłodziwa osiąga się dzięki różnicy gęstości między zimną a gorącą cieczą. Aby go utrzymać, używany jest zbiornik doładowania, który jest instalowany w najwyższym punkcie systemu. Ponadto rury są montowane ze stałym nachyleniem.

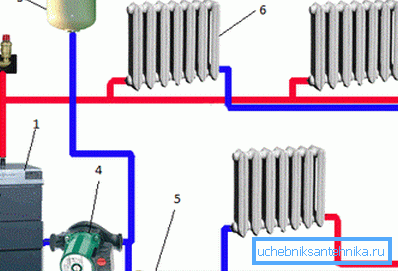

- Wymuszone - ciśnienie w układzie zapewnia elektryczną pompę cyrkulacyjną. W tym przypadku sam system jest mniej wymagający pod względem cech instalacji i przekroju rur.
Należy zauważyć, że projekt ogrzewania wiejskiego domu z naturalnym obiegiem implikuje jego autonomię (pod warunkiem, że używany jest nielotny kocioł), jednak ogrzewanie systemu w tym przypadku odbywa się wolniej.
Wskazówka! Projekty ogrzewania prywatnego domu za darmo można znaleźć w Internecie, w szczególności niektóre z nich są dostępne na naszym portalu.

Decydując się na schemat, konieczne jest określenie lokalizacji grzejników. Z reguły instalowane są pod parapetami. To rozwiązanie umożliwia utworzenie kurtyny termicznej.
Moc sprzętu

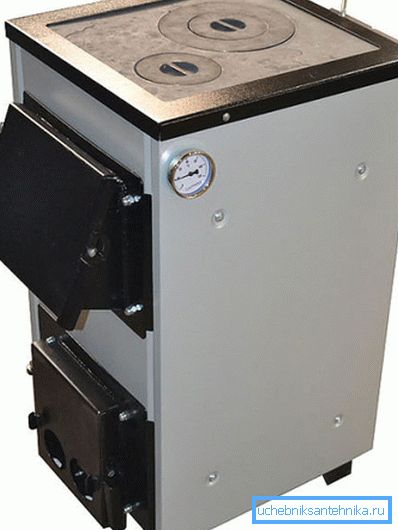

Po sporządzeniu schematu ogrzewania konieczne jest określenie mocy urządzenia. Do tego istnieją różne formuły. Jeśli jednak dom był izolowany podczas budowy, a wysokość sufitu nie przekracza trzech metrów, moc baterii i grzejników jest ustalana na podstawie 1 kW na każde 10 metrów kwadratowych.
Na przykład, jeśli powierzchnia domu wynosi 150 metrów kwadratowych, moc urządzenia powinna wynosić co najmniej 15 kW. To w rzeczywistości cały podręcznik dotyczący przybliżonych obliczeń mocy. Aby zapewnić niezawodność, możesz zrobić mały zapas.

Po zakończeniu głównej części projektu powinieneś zdecydować tylko o materiałach i typie sprzętu, a także obliczyć ostateczny koszt systemu. Na naszym placu budowy znajduje się szereg artykułów dotyczących doboru kotłów, grzejników i rur grzewczych.
Wniosek
Kluczem do wydajnego i jednocześnie ekonomicznego ogrzewania jest odpowiednio zaprojektowany projekt. Dlatego na wszystkich etapach jego realizacji należy pracować w sposób odpowiedzialny, uwzględniając nawet najbardziej nieistotne niuanse warunków, w jakich system będzie obsługiwany.
Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
