Jak samodzielnie zorganizować ogrzewanie wodne w kraju

Z reguły podczas budowy domów wiejskich instalowany jest kamienny piec opalany drewnem. Jednak z biegiem czasu domy "zarosły" przedłużeniami lub po prostu okazało się, że piec nie wystarcza do pełnego ogrzania domu, w wyniku czego istnieje potrzeba zainstalowania obiegu wodnego. Dlatego w tym artykule przyjrzymy się, jak w takich przypadkach wyposażyć ogrzewanie wody w kraju własnymi rękami.

Informacje ogólne

Aby wyposażyć ogrzewanie wody w kraju, nie ma konieczności zakupu kotła, ponieważ istnieje piekarnik, który różni się od kotła tylko w przypadku braku wymiennika ciepła. W związku z tym w celu zorganizowania ogrzewania wody konieczne jest jedynie dodanie tego brakującego elementu.

Oczywiście, oprócz pieca z ogrzewaniem wodnym, potrzebne będą rury, grzejniki i inne elementy grzewcze. Ogólnie rzecz biorąc, aby wyposażyć taki system pod moc każdego mistrza domu, jak zobaczymy poniżej.

Układ ogrzewania

Wymiennik ciepła

Konieczne jest rozpoczęcie pracy z wydajnością wymiennika ciepła. To urządzenie jest konstrukcją metalową, spawaną, zwykle z rur.

Ta część jest instalowana w piecu lub za piecem, na samym początku komina. Ta ostatnia opcja jest bardziej korzystna, ponieważ wydajność pieca daczy z ogrzewaniem wodnym wzrasta w tym przypadku.

Najczęściej do produkcji wymiennika wykorzystano rury zwykłej czarnej stali ze względu na ich niski koszt. Jednak urządzenie będzie znacznie trwalsze, jeśli do tego celu będzie używana odporna na wysoką temperaturę stal nierdzewna. Jednak w tym przypadku cena produktu znacznie wzrośnie.

Kształt i wielkość wymiennika ciepła zależy od konstrukcji pieca, a dokładniej - od pieca. Może to być zbiornik w kształcie litery "g" lub nawet płaski o pojemności 20-30 litrów, cewka, cylindryczny zbiornik itp.

Jedyną rzeczą przy projektowaniu tej części jest uwzględnienie następujących punktów:

• Im większa różnica między wejściem a wyjściem - tym lepiej.
• Sprawność ogrzewania zależy od powierzchni wymiennika ciepła - im większy, tym więcej mocy.
• Konstrukcja powinna być zaprojektowana w taki sposób, aby nie utrudniała załadunku paliwa i nie zakłócała ​​procesu spalania.

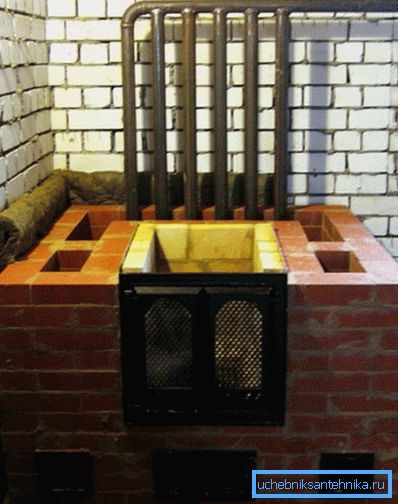

Zwróć uwagę! Aby zainstalować wymiennik ciepła, należy częściowo zdemontować piec. Wykonuj tę operację ostrożnie, aby uniknąć problemów podczas montażu.

Należy zauważyć, że prawidłowo wykonane piece grzewcze dla domków letniskowych z obiegiem wody są prawie tak samo skuteczne, jak kotły fabryczne.

Wskazówka! Jako wymiennik ciepła możesz użyć żeliwa. To prawda, że ​​aby go zainstalować, palenisko musi mieć wystarczająco dużą objętość.

Organizacja systemu

Po zainstalowaniu wymiennika ciepła możemy założyć, że połowa prac została wykonana. Pozostaje tylko ukończyć instalację samego systemu. Ponieważ odłączenie energii elektrycznej na obszarach wiejskich nie jest rzadkością, ale nawet regularnością, najlepszą opcją jest system grawitacyjny, tj. z naturalną cyrkulacją nośnika ciepła.

Wskazówka! Rury najlepiej używać polipropylenu, ponieważ są one tanie i trwałe. Jedyną rzeczą dla ich instalacji będzie potrzebna specjalna lutownica, którą można wypożyczyć.

Przed rozpoczęciem ogrzewania należy przygotować projekt. W przypadku obiegu naturalnego stosuje się obwód jednoprzewodowy. W tym przypadku wejścia i wyjścia grzejników są połączone odpowiednio z jedną rurą, wszystkie baterie są połączone szeregowo.

Jednorurowe ogrzewanie wody w daczy oznacza obecność zbiornika wyrównawczego, który jest podłączony do wymiennika ciepła i znajduje się możliwie jak najwyżej.

Zasadniczo taki schemat wygląda następująco:

• Z obwodu zbiornika opuszcza się i przechodzi przez wszystkie pomieszczenia konstrukcji. Ponadto rura powinna mieć stałe nachylenie, które jest niezbędne do naturalnej cyrkulacji chłodziwa.
• Grzejniki są podłączone do obwodu w miejscach zaznaczonych na schemacie.. Pożądane jest, aby każda bateria posiadała obejście i zawory. Pozwoli to dostosować poziom grzejników.
• Po obejściu domu kontur powraca do pieca i jest podłączony do wlotu wymiennika ciepła.

Trzeba powiedzieć, że taki schemat jest nieskuteczny w dużych domach, gdzie bardziej celowe jest zastosowanie systemu dwururowego. Jednak w tym przypadku będziesz potrzebował pompy obiegowej, aby zapewnić niezbędne ciśnienie. Ponadto cena takiego ogrzewania będzie wyższa, ponieważ wymaga prawie dwa razy więcej rur.

Znaczenie tego schematu polega na tym, że wloty chłodnicy są połączone z jedną rurą, a wyjście - z drugą. W związku z tym może występować zarówno sekwencyjnie, jak i równolegle. To rozwiązanie pozwala na równomierne nagrzewanie akumulatorów.

Wskazówka! Jeśli 40 części soli dodaje się do 100 części wody służącej jako nośnik ciepła, wówczas jej temperatura krzepnięcia obniży się do -20 stopni.

Istotnym elementem systemu grzewczego jest zbiornik wyrównawczy, który ma kompensować rozszerzalność cieplną płynu chłodzącego w układzie. Zazwyczaj ten element jest instalowany w pobliżu pompy cyrkulacyjnej.

Tutaj w rzeczywistości cała instrukcja na temat układu ogrzewania w wiejskim domu.

Wniosek

Uporządkuj podgrzewanie wody, aby dać własne ręce, jest dość proste. Najważniejsze w tym przypadku jest wykonanie odpowiedniego wymiennika ciepła i umieszczenie go w prawidłowy sposób. W przeciwnym razie praca nie różni się od instalacji konwencjonalnego systemu grzewczego.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
