Jak wybrać grzejnik: zgodnie z zasadą pracy, wymiany ciepła

Informacje na temat wyboru grzejnika będą istotne nie tylko dla rzemieślników, którzy planują budowę domu. Nawet przy zakupie dodatkowej grzałki należy wziąć pod uwagę jej parametry, ponieważ wszelkie zmiany w systemie zasilania budynku muszą być przemyślane i uzasadnione.

W naszym artykule opowiemy o tym, co należy pamiętać podczas projektowania obwodów grzewczych, a także jakie zasady należy przestrzegać przy wyborze baterii do domu lub mieszkania.

Główne kryteria wyboru

Zasada działania

Zrozumieć, jak wybrać odpowiedni grzejnik, jest to możliwe dopiero po kompleksowej analizie jego parametrów operacyjnych. Jest ich stosunkowo niewiele, ale wszystkie są bardzo ważne.

Pierwszą rzeczą, którą musimy wiedzieć, jest rodzaj używanych urządzeń.

Zgodnie z tym parametrem grzejniki dzielą się na wodę i elektryczność:

• W akumulatorach wodnych podgrzana woda działa jak chłodziwo. Proces ogrzewania odbywa się w kotle lub w specjalnym piecu wyposażonym w zbiornik podgrzewający wodę. Następnie płyn chłodzący przez rury (grawitacja lub siła) wchodzi do obudowy chłodnicy, gdzie przenosi ciepło do ścian.

Zwróć uwagę! Czasami, zamiast wody, jako chłodziwa stosowana jest gorąca para, płyn niezamarzający lub mieszanina woda-alkohol. Zastosowanie tych związków pozostawia ślad w konstrukcji systemu jako całości.

• Zasada działania grzejnika elektrycznego różni się radykalnie od opisanego powyżej. Wewnątrz urządzenia znajduje się nośnik ciepła na bazie oleju mineralnego, który jest ogrzewany przez działanie wbudowanych wewnętrznych elementów grzewczych. Następnie ogrzana zawartość przenosi znaczną część ciepła do ścianek baterii, skąd energia wchodzi do środowiska.
• Ważnym punktem jest zużycie energii przez takie urządzenia. Przed wyborem grzejnika olejowego jako głównego źródła ciepła, zaleca się sprawdzenie stanu okablowania i jego marginesu bezpieczeństwa: bardzo często kable po prostu nie wytrzymują obciążenia, co prowadzi do zwarcia, a czasem do pożaru.

Jeśli prowadzisz rekonstrukcję sieci ciepłowniczej, pytanie o to, jak wybrać grzejniki, nie wzrasta: po prostu kupujemy urządzenia tego samego typu, jakie zostały zainstalowane.

Ale po całkowitym przerobie jest całkiem możliwe, aby porzucić ogrzewanie wody na korzyść prądu elektrycznego. Jednak wszystkie czynniki są tutaj ważne, a przede wszystkim - cena energii elektrycznej na twoim terenie i zapasy mocy wytwórczych. Jeśli nie podzielisz tych niuansów, może się okazać, że oszczędność na ogrzewaniu będzie albo niewielka, albo nieobecna, ale zakłócenia w upale staną się powszechne.

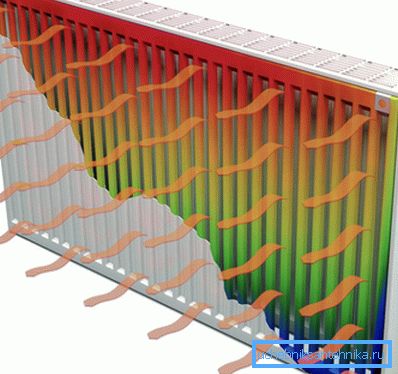

Przenikanie ciepła

Następna chwila to przeniesienie ciepła. Tutaj musimy zdecydować, jak wybrać grzejniki nad powierzchnią podłogi, ponieważ - im większy pokój, tym więcej ciepła jest potrzebne do ogrzania go.

• Pierwsza metoda jest najprostsza: pomnóż powierzchnię pomieszczenia przez 100 W i podziel wynikową liczbę przez współczynnik przenikania ciepła całego grzejnika lub oddzielnej sekcji (ta informacja zawiera instrukcje dla urządzenia). Uzyskany wynik jest zaokrąglany w górę do wartości całkowitej w celu uzyskania marginesu wydajności.
• Jest jeszcze jedna odpowiedź na pytanie, jak wybrać liczbę sekcji dla grzejników. Aby to zrobić, objętość pomieszczenia (obszar pomnożony przez wysokość) jest mnożona przez 41 W (standardowy współczynnik zużycia ciepła dla środkowego pasma Federacji Rosyjskiej). Następnie postępujemy tak, jak w poprzednim przypadku: dzielimy zapotrzebowanie pomieszczenia na ciepło przez projektowe przenoszenie ciepła w jednej sekcji.

Zwróć uwagę! Parametry wymiany ciepła są określone dla określonej temperatury chłodziwa (wartości podstawowe 60, 70 i 80 0 С, ale są inne opcje), tak aby obliczenia miały wartość, która najlepiej pasuje do charakterystyki twojej sieci cieplnej.

Ponadto, aby zrekompensować straty ciepła, pożądane jest stosowanie współczynników korekcyjnych.

Na przykład:

• Do pomieszczenia z jednym oknem i jedną ścianą zewnętrzną + 20%.
• Do pokoju z dwoma oknami i dwiema ścianami zewnętrznymi + 30%.
• W obecności okien wychodzących na północ lub północny wschód + 10%.

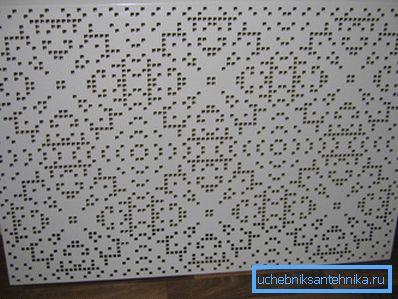

• Podczas korzystania z ekranów typu solid z poziomymi gniazdami + 15-20% itp.

Wartości dopasowane do twojej sytuacji są sumowane i dodawane do wartości zużycia ciepła. Jeśli tak się nie stanie, może się okazać, że moc chłodnicy po prostu nie wystarcza.

Ciśnienie robocze

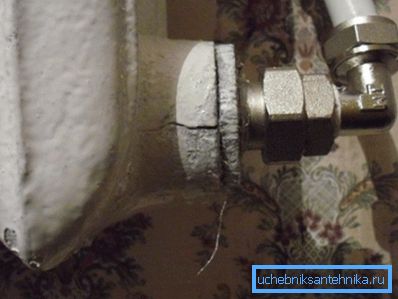

Jeśli planujesz instalację samodzielnie, bez zaangażowania specjalistów, bardzo ważne jest, aby poradzić sobie z presją roboczą w systemie. Faktem jest, że nadmierne obciążenia hydrauliczne mogą doprowadzić do zniszczenia urządzeń grzewczych, ponieważ trzeba wybrać grzejniki, które dokładnie wytrzymują spadki ciśnienia w systemie.

Wielkość siły nacisku zależy w dużej mierze od materiału, z którego wykonane jest urządzenie:

Jak widać, wszystkie konstrukcje mogą być stosowane w sieciach stacjonarnych, jednak w przypadku instalacji w budynku mieszkalnym należy brać pod uwagę krótkotrwałe wzrosty ciśnienia podczas prób ciśnieniowych. Dlatego ważne jest, aby mieć margines bezpieczeństwa, w przeciwnym razie wyciek może wystąpić z czasem.

Odmiany materiału

Żeliwne

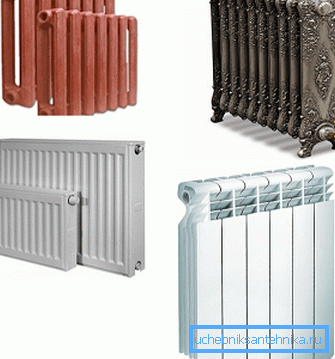

Dzisiaj w sieciach handlowych istnieją różne rodzaje grzejników: co wybrać, ty decydujesz, ale musisz pamiętać, że pod wieloma względami właściwości produktów zależą od materiału, z którego są wykonane.

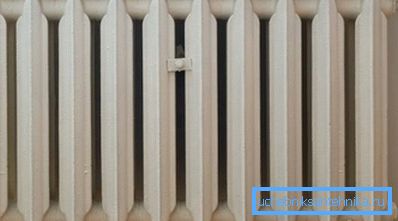

Grzejniki żeliwne to grupa nieco przestarzałych urządzeń. Jeśli wcześniej były wyposażone w prawie wszystkie pomieszczenia, dziś takie produkty są stopniowo wycofywane.

Jest kilka powodów:

• Po pierwsze, pomimo dużej gęstości i odporności na spadki ciśnienia, żeliwo ma pewną kruchość. To dość często prowadzi do tego, że po uderzeniu twardym przedmiotem bateria po prostu pęka.
• Po drugie, emisja ciepła w grzejnikach żeliwnych jest dość niska i nagrzewa się bardzo powoli.
• Po trzecie, znaczna masa utrudnia zainstalowanie systemu ogrzewania własnymi rękami, aw niektórych przypadkach (na przykład, jeśli ściany domu wykonane są z porowatego betonu) uniemożliwić instalację baterii.

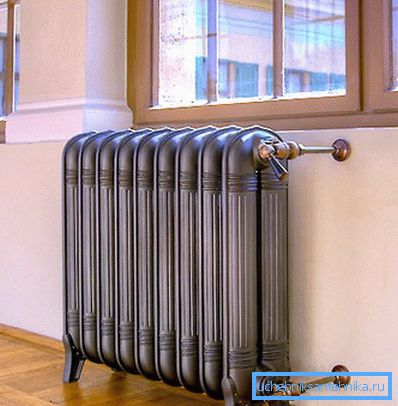

Są jednak wyjątki. Grzejniki z odlewu żeliwnego są w niektórych przypadkach dostępne, ponieważ są przeznaczone głównie do dekoracji wnętrz. W tym przypadku oczywiście nie mówimy o optymalizacji kosztów, ponieważ same produkty są drogie (od 10 tysięcy rubli) i będą musiały wydawać znacznie więcej na ogrzewanie.

Stal

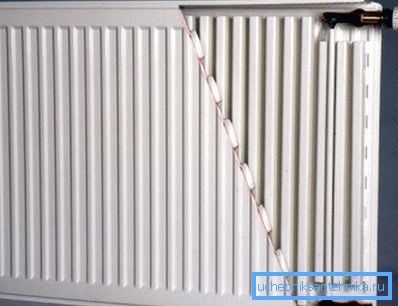

Stalowe panele i modele rurowe mogą być również wykorzystywane do ogrzewania domów.

Stal oferuje takie funkcje:

• Dobra przewodność cieplna - w tym parametrze panele grzejne są wielokrotnie lepsze od produktów wykonanych z żeliwa.
• Wystarczająca siła.
• Stosunkowo niski koszt.

Jednocześnie istnieją produkty stalowe i wady:

• W kontakcie z wodą stal jest narażona na korozję, ponieważ takie grzejniki będą musiały być wymieniane znacznie częściej.

Zwróć uwagę! Korozja jest znacznie przyspieszona, gdy używana jest nieprzygotowana woda, a także gdy do systemu dostaje się duża ilość powietrza. Dlatego w sieciach budynków mieszkalnych ze scentralizowanym ogrzewaniem akumulatory rdzeją bardzo szybko.

• W przypadku spadków ciśnienia istnieje ryzyko, że złącza rurowe ulegną uszkodzeniu.

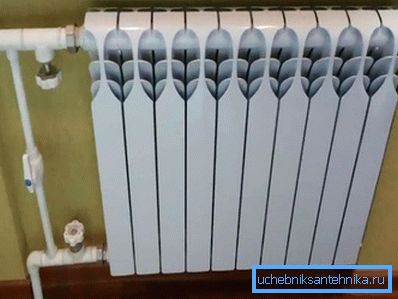

Aluminium

Zanim wybierzesz grzejnik aluminiowy do instalacji w domu lub mieszkaniu, powinieneś zapoznać się z jego funkcjami:

• Dla produktów tego typu charakteryzuje się bardzo dużym rozpraszaniem ciepła. To właśnie aluminiowe modele są liderami rynku w tym parametrze, więc jeśli Twoim priorytetem jest zapewnienie komfortowego mikroklimatu przy minimalnym zużyciu paliwa, musisz wybrać aluminium.
• Wytrzymałość konstrukcji jest wystarczająca, ale silne spadki ciśnienia mogą zniszczyć szwy między sekcjami.

• Aluminium, w przeciwieństwie do stali, nie rdzewieje, ale jeśli do układu dostanie się woda alkaliczna, wewnętrzna powierzchnia sekcji ulegnie korozji. Z czasem doprowadzi to do zmniejszenia przenikania ciepła i zmniejszenia wytrzymałości ścian.

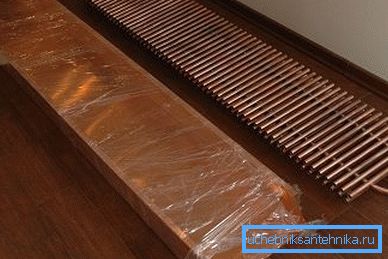

Miedź

Przed wyborem dobrego grzejnika ważne jest przeanalizowanie wszystkich dostępnych opcji. Zwracamy szczególną uwagę na tę radę, ponieważ bardzo często, ze względu na ich małą częstość, przyzwoite projekty są poza kontrolą mistrzów.

Te produkty obejmują baterie miedziane:

• Miedź praktycznie nie podlega korozji, co znacznie przedłuża żywotność akumulatorów.

Zwróć uwagę! Przy aktywnym utlenianiu na powierzchni tworzy się gęsta patyna, która chroni metal przed dalszą destrukcją.

• Elastyczność ścianek rur miedzianych pozwala im tolerować spadki ciśnienia.
• Przewodność cieplna materiału jest bardzo wysoka, ponieważ prawie cała energia, którą otrzymuje grzejnik miedziany, da powietrzu naszego pokoju.

Tylko dwie minusy:

• Miedź jest dość kosztowna, ponieważ koszty układu będą znaczące.

• Kiedy miedź wchodzi w kontakt ze stalą, korozja aktywnie się rozwija, więc oszczędzanie przez układanie tańszych rur nie będzie działać.

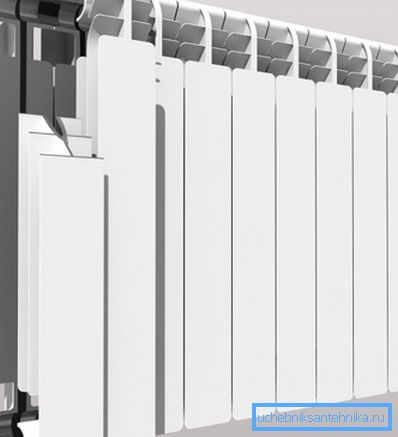

Modele bimetaliczne

A jednak, jeśli potrzebujesz urządzenia o uniwersalnej kombinacji cech, wybierz baterię bimetaliczną:

• Podstawą produktu są rury i zbiorniki wykonane ze stali (czasem - z miedzi).
• Płyty aluminiowe wymieniające ciepło montuje się na powierzchni rur ciepłej wody.
• Ze względu na odrębną konstrukcję aluminium nie styka się z cieczą i nie koroduje, a także nie ma obciążeń hydraulicznych.
• W tym samym czasie płetwy zapewniają efektywny transfer ciepła.

Istotną wadą grzejników typu bimetalowego jest ich wysoka cena, ale dzieje się tak właśnie w przypadku, gdy jednorazowe koszty zakupu są rekompensowane korzyściami z użytkowania.

Wniosek

Jak widać, na rynku można znaleźć różne grzejniki: opisaliśmy powyżej, jak je wybrać zgodnie z podstawowymi parametrami, a dla bardziej szczegółowej analizy warto również obejrzeć film wideo w tym artykule. Nie należy zapominać, że nie ma uniwersalnego rozwiązania, a ostateczny wybór nadal zależy od priorytetów i ograniczeń nałożonych przez istniejące warunki.
