Jak wybrać grzejniki bimetaliczne: przegląd cech

W przeważającej większości przypadków przy projektowaniu nowych i modernizacji istniejących systemów ogrzewania pomieszczeń stosowane są nieodżywione żeliwne elementy grzejne, ale nowe wykonane ze stali i aluminium. Są piękniejsze, mocniejsze i mają doskonały współczynnik przenikania ciepła. Jednak bardzo ważne jest, aby wiedzieć, jak wybrać bimetaliczny grzejnik, aby nie zawieść się w zakupie. Poniższe instrukcje pomogą ci w tym.

Wybór źródeł ciepła

Specyfikacje techniczne

Nie jest tajemnicą, że najskuteczniejszym i najtańszym sposobem ogrzania pomieszczenia jest zainstalowanie grzejników, w których krąży płyn chłodzący cyrkulujący, ogrzewany przez kocioł. Biorąc pod uwagę, że główne elementy systemu znajdują się bezpośrednio w pomieszczeniu, a co do zasady, nie są ukryte przez żadne panele dekoracyjne, przy ich wyborze decydującymi czynnikami są nie tylko emisja ciepła, waga i cena, ale także estetyka.

Przyjrzyjmy się bliżej parametrom, które należy wziąć pod uwagę przed wyborem grzejników - bimetalicznych, żeliwnych, aluminiowych lub innych.

Zwróć uwagę! Szczególną uwagę w tym artykule poświęca się pierwszej nazwie pierwszego rodzaju paneli grzewczych, ponieważ patrząc w przyszłość, należy zauważyć, że są one dzisiaj niekwestionowanym liderem wśród podobnych produktów. Harmonijnie łączą zalety produktów stalowych i aluminiowych, a większość ich wad jest nieobecna.

Główne zalety akumulatorów bimetalowych są następujące:

1. Zwiększona wytrzymałość. Wszelkie urządzenia używane do instalacji sieci grzewczej muszą wytrzymywać wewnętrzne ciśnienie wytwarzane przez cyrkulujący czynnik chłodzący. Dzięki specjalnej konstrukcji modele aluminiowe ze stalowym rdzeniem wytrzymują od 20 do 35 atmosfer. Pomimo faktu, że rzeczywiste ciśnienie płynu w grzejnikach rzadko przekracza 15 atmosfer, wysoka wytrzymałość stalowej ramy zapewnia doskonałą odporność na uderzenia wodne. Jest to bardzo ważne przy podłączaniu do sieci scentralizowanego ogrzewania.
2. Długa żywotność. Zwiększona wytrzymałość stali, przy zachowaniu zasad instalacji i eksploatacji, przyczynia się do tego, że opisane grzejniki mogą wytrzymać 20 lat lub dłużej. Ponadto tylko rdzenie stykają się z wodą, która jest przyczyną korozji, co również wydłuża czas bezawaryjnej pracy paneli grzewczych.

1. Mała średnica wewnętrznego rurociągu. Rury stalowe biegnące wewnątrz aluminiowego wymiennika ciepła mają mały przekrój poprzeczny. Pozwala to na projektowanie i produkcję indywidualnych systemów grzewczych z mniejszą ilością krążących w nich wody, co z kolei wpływa bezpośrednio na gospodarkę.
2. Lekka bezwładność. Dzięki zastosowaniu aluminiowych wymienników ciepła, szczelina między włączeniem kotła i ogrzewaniem grzejnika do temperatury roboczej jest zminimalizowana. Ponadto takie systemy bardzo dokładnie reagują na polecenia z termostatów, co umożliwia stworzenie najbardziej komfortowych warunków w pomieszczeniu.
3. Wysoki poziom wymiany ciepła. Kupując bimetaliczne modele grzejników, możesz być pewien, że prawie cała energia cieplna chłodziwa zostanie wykorzystana do ogrzania pomieszczenia. Ani jeden wat energii nie jest marnowany. Omawiane akumulatory zostały opracowane specjalnie do stosowania w wysokociśnieniowych obiegach grzewczych wypełnionych niską jakością płynu chłodzącego. Doskonale radzą sobie nie tylko z hydraulicznymi, ale także mechanicznymi efektami, w tym wstrząsami.

Nie ma znaczenia jaki wskaźnik kwasowości wody przepływającej przez system grzewczy, ponieważ nie ma kontaktu z aluminium. Najważniejsze jest to, że rurociąg i grzejnik powinny być całkowicie wypełnione wodą, w żadnym wypadku nie wolno dopuścić powietrza.

Brak grzejników aluminiowych z rdzeniami stalowymi to jeden - wysoki koszt. Są prawie o jedną czwartą droższe niż podążanie za nimi pod względem skuteczności baterii aluminiowych. Jednak według większości doświadczonych specjalistów zaangażowanych w instalację sieci klimatycznych ta różnica w pełni się opłaca w trakcie eksploatacji.

Funkcje poszczególnych modeli

Bimetaliczne grzejniki grzewcze, jak widać, najlepiej nadają się do zaprojektowania własnego systemu grzewczego. Teraz wskazane jest zastanowienie się nad taką kwestią, jak wybór konkretnej modyfikacji urządzenia wśród modeli reprezentowanych na rynku budowlanym.

Na zewnątrz prawie niemożliwe jest odróżnienie całkowicie aluminiowego panelu od bimetalicznego panelu. Różnią się tylko wagą: ta ostatnia jest prawie dwa razy cięższa.

Ponadto same produkty są dwojakiego rodzaju:

1. Baterie, w których podstawą aluminiowego wymiennika ciepła jest stalowa rama. W takim przypadku kontakt chłodnicy z metalem nieżelaznym jest całkowicie wykluczony, co ma pozytywny wpływ na żywotność urządzenia.

1. Grzejniki, których konstrukcja jest wzmocniona tylko dzięki zastosowaniu rur stalowych. W tym przypadku na pierwszy plan wysuwa się jakość wykonania. Nieznaczne przesunięcie elementów stalowych ze względu na słabe mocowanie i rozszerzalność temperatury może całkowicie uniemożliwić dostęp do chłodziwa do dolnego kolektora, co znacznie zmniejsza wydajność panelu.

Wskazówka! Pożądane jest pierwszeństwo modelu. Musisz jednak wiedzieć, że ich waga, a także koszt, jest większa niż w przypadku drugiej odmiany. Ponadto, po podgrzaniu rdzeń może wytwarzać zewnętrzne dźwięki (podczas rozszerzalności cieplnej stalowej ramy).

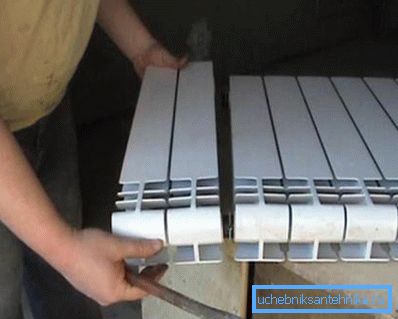

Grzejniki są sprzedawane z zestawem sekcji, z których można samodzielnie zrobić baterię wymaganej mocy. Pakowane w paczki po 10 sztuk. Jedna sekcja, w zależności od modelu i producenta, przeznaczona jest do ogrzewania około 2 metrów kwadratowych. metrów kwadratowych (metoda obliczania mocy jest opisana bardziej szczegółowo w następnym rozdziale).

Ponadto specjalna konstrukcja aluminiowego wymiennika ciepła pozwala organicznemu połączeniu właściwości zarówno klasycznego grzejnika, jak i konwektora, który organizuje cyrkulację przepływu powietrza przez pomieszczenie.

Aby chronić przed niekorzystnymi czynnikami środowiskowymi, powierzchnia baterii jest pokryta specjalną proszkową kompozycją barwiącą, która ma wysoką odporność na naprężenia mechaniczne. Dzięki niemu grzejnik można łatwo oczyścić z kurzu i umyć zwykłymi detergentami domowymi.

W celu uniknięcia nieszczelności i awarii zainstalowanych urządzeń grzewczych, jakość grzejników bimetalowych jest kontrolowana na wszystkich etapach produkcji: od pozyskania niezbędnych surowców po składowanie i dostawę do punktów sprzedaży detalicznej.

Obliczanie mocy

Przed zainstalowaniem systemu grzewczego i zakupem akumulatorów należy dokładnie wiedzieć, ile sekcji tych produktów należy zainstalować w każdym z pomieszczeń. Ten parametr można obliczyć. Aby to zrobić, powinieneś znać obszar każdego pokoju (nie cały obiekt jako całość), a także moc jednej sekcji zakupionego grzejnika.

Tak więc, wzór do obliczania:

A = S * 100 / P, gdzie

I - liczba sekcji w baterii;

S to powierzchnia pomieszczenia, w którym zamontowany będzie grzejnik;

R - sekcja mocy chłodnicy.

Zgromadzenie

Przed zainstalowaniem baterii aluminiowych na stalowej ramie zaleca się zapoznanie z zaleceniami podanymi w załączonych dokumentach (instrukcje). Pożądane jest, aby połączenie zostało wykonane przez doświadczonego specjalistę, który posiada odpowiednie umiejętności, potwierdzone certyfikatami lub certyfikatami.

Ta sama procedura instalowania grzejników jest następująca:

1. Przed podłączeniem do sieci grzewczej baterie i przewody muszą zostać przepłukane środkiem do czyszczenia rur. Zabronione jest stosowanie roztworów zawierających alkalia, ponieważ mogą one uszkodzić stalowe rdzenie produktów. Ponadto dysz wylotowych nie można czyścić materiałami ściernymi, ponieważ w tych miejscach może wystąpić wyciek chłodziwa.
2. W specjalnie do tego przeznaczonym miejscu na grzejniku należy zainstalować zawór (dźwig Mayevsky'ego), pracujący automatycznie lub odkręcający ręcznie. Pomoże to usunąć śluzę powietrzną, która powstaje, gdy system jest napełniony płynem chłodzącym.

1. Aby uniknąć zanieczyszczenia wewnętrznej przestrzeni akumulatora, filtry można umieścić na wlotach baterii, aby zatrzymać cząstki stałe.
2. Następnie rozmieszczona jest przestrzeń na wsporniki, które utrzymają baterię, otwory na kołki lub śruby kotwiące zostaną wywiercone, a elementy montażowe zostaną zainstalowane.

1. Grzejnik jest zawieszony. Konieczne jest "dopasowanie" poziomych elementów panelu (umieszczonych pomiędzy pionowymi sekcjami) w miejscach specjalnie przewidzianych w nawiasach.
2. Następnie panel grzewczy jest łączony z rurociągami. Nie zapomnij zainstalować zaworów odcinających, które nie tylko regulują temperaturę w pomieszczeniu, ale także częściowo pokrywają się z systemem grzewczym, gdy konieczna jest naprawa lub wymiana baterii.

1. Ostatnim etapem jest odpowietrzenie za pomocą wstępnie zainstalowanego zaworu.

Pamiętaj, że podczas instalacji należy przestrzegać odległości zalecanej przez producenta między bimetalicznym grzejnikiem ogrzewania a ścianą, podłogą, parapetem i innymi elementami konstrukcyjnymi:

• między ścianą a powierzchnią aluminiowego wymiennika ciepła - nie mniej niż 3 cm;
• między podłogą a dolną krawędzią baterii - około 10 cm;
• pomiędzy progiem a górną krawędzią grzejnika - nie mniej niż 10 cm.

Jeśli okna są wyposażone w szerokie parapety, można je wyposażyć w specjalne kratki wentylacyjne przelewowe, przez które wzrośnie podgrzane powietrze, eliminując zamglenie okna.

Wskazówka! Dla bardziej efektywnego ogrzewania pomieszczenia i racjonalnego rozmieszczenia energii cieplnej nie należy zamykać baterii z ozdobnymi panelami, meblami, zasłonami i tak dalej.

Wniosek

Aluminiowe panele grzewcze o konstrukcji stalowej są jednym z najlepszych sposobów na zapewnienie ciepła w pomieszczeniach mieszkalnych. Jednak ich praca wymaga instalacji kotła i rurociągów. Jeśli to konieczne, ogrzewanie małego wiejskiego domu lub innych pomieszczeń nieprzeznaczonych na stałe miejsce zamieszkania ludzi, zaleca się korzystanie z innych systemów. Więcej szczegółów na ich temat można znaleźć w filmie oferowanym do Twojej uwagi.
