Jak wybrać grzejniki według obszaru: obliczanie parametrów

27-07-2018
Ogrzewanie

Dobór grzejników według powierzchni jest powszechną metodą obliczania urządzeń grzewczych. Pomimo niedoskonałości metody pozwala ona wiarygodnie określić wymaganą moc cieplną akumulatorów. Chcemy dowiedzieć się, jak wybrać odpowiedni grzejnik według obszaru ogrzewanego pomieszczenia.

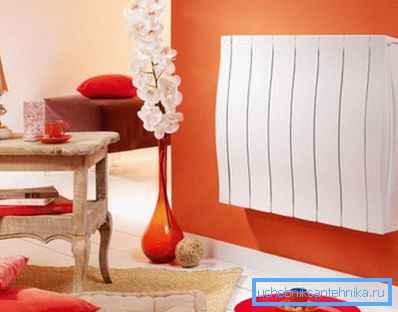

Określ, jak obliczyć powierzchnię grzejnika, aby uzyskać efektywne ogrzewanie.

Obliczanie parametrów baterii

Od czego zależy utrata ciepła?

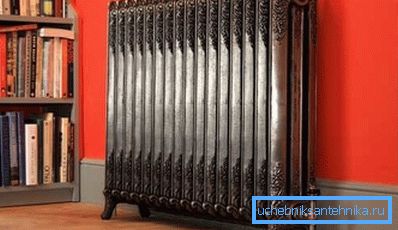

Duża powierzchnia grzejnika żeliwnego zwiększa jego wydajność.

W regionach o wyraźnej zmianie pór roku, tradycyjny wskaźnik przytulności i komfortu mieszkań jest uważany za jego ochronę przed zimnem. Dlatego kwestia wysokiej jakości i efektywnego ogrzewania pomieszczeń jest dość ostra, szczególnie w ostatnim czasie.

Faktem jest, że większość naszych rodaków jest przyzwyczajona do tego, że intensywność ogrzewania nie powinna być mniejsza niż pewna wartość, aw przypadku nadwyżki ciepła zawsze można otworzyć okno i przewietrzyć pomieszczenie.

Dziś takie podejście jest nie do przyjęcia, ponieważ stary system jest reorganizowany w kierunku ścisłego pomiaru zużytej energii i nikt nie chce płacić za wzrost temperatury na ulicy. Dlatego konsument chce dokładnie wiedzieć, jak obliczyć grzejniki na terenie mieszkania lub domu.

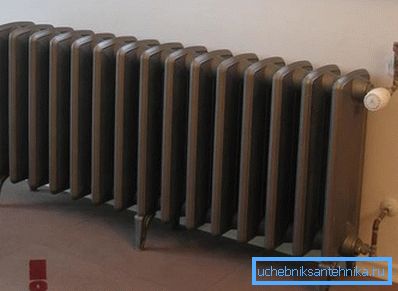

Powierzchnia grzejna grzejnika żeliwnego pozwala emitować więcej ciepła.

Obliczenie wymaganej intensywności pracy konwektorów ma na celu określenie wartości energii, która musi zostać przeniesiona do pomieszczenia, aby zrekompensować straty ciepła występujące w obudowie budynku:

  • okna,
  • drzwi,
  • ściany,
  • sufit,
  • podłoga

Oczywiście wynik będzie zależał od takich czynników:

  • Liczba i rozmiar okien;
  • Jakość szkła i liczba kamer w nich;
  • Liczba i rozmiar drzwi;
  • Schemat temperatury podłogi nad sufitem;
  • Warunki temperaturowe w przestrzeni pod podłogą;
  • Stopień izolacji ścian (ściana z dwiema cegłami i warstwa piany 10 cm uważa się za umiarkowanie izolowaną);
  • Orientacja ścian zewnętrznych do punktów kardynalnych;
  • Obciążenie wiatrem na ścianach i dachu;
  • Temperatura i klimat w regionie;
  • Liczba ścian graniczących z ulicą;
  • Stopień izolacji sufitu, jeżeli nad nim znajduje się nieogrzewany strych;
  • Stopień izolacji podłogi, jeżeli znajduje się pod piwnicą lub gruntem;
  • Wysokość sufitu i wielkość pomieszczenia (objętość pokoju);
  • Strata ciepła przez system wentylacyjny.

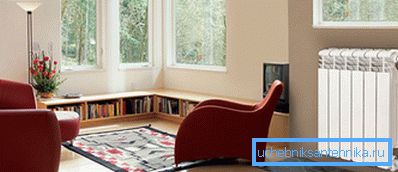

Powierzchnia grzejna grzejnika - grzejnik aluminiowy lub żeliwny - decyduje o jego skuteczności.

Oczywiście szczegółowe i dokładne obliczenia to bardzo trudne zadanie, wymagające wielu badań i uwzględniające ogromną liczbę czynników. Dlatego w celu określenia parametrów urządzeń grzewczych zwyczajowo stosuje się uproszczone formy obliczeń, wśród których popularne są obliczenia w zakresie powierzchni, objętości i dokładniejszych formuł o współczynnikach.

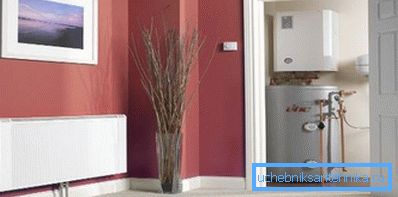

Bateria na zdjęciu jest nie tylko skuteczna, ale idealnie wpasowuje się w wnętrze.

Zwróć uwagę! Zbyt wiele czynników wpływających na utratę ciepła w pomieszczeniach sprawia, że ​​dokładne obliczenie wymaganego intensywności ogrzewania jest trudne, dlatego zwykle stosuje się uproszczone formuły.

Obliczenie powierzchni

Duża powierzchnia grzejnika żeliwnego przyciąga nie tylko ludzi.

Aby zilustrować powyższe, zróbmy praktyczne obliczenia. Aby to zrobić, zastanów się, jak obliczyć grzejniki aluminiowe dla obszaru mieszkania.

Zgodnie z normami SNiP, do ogrzewania jednego metra kwadratowego terytorium o wysokości sufitu wynoszącej 2,4 - 2,8 metra, wymagane jest 100 W energii cieplnej.

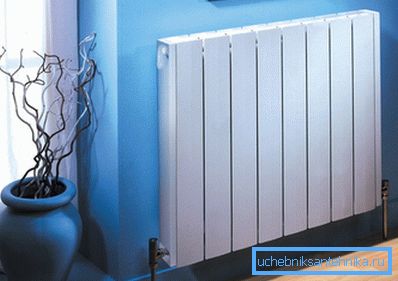

Jaki obszar jest przeznaczony dla 1 sekcji grzejnika, zależy od parametrów budynku i urządzenia.

Teraz możemy określić przybliżoną wartość ciepła potrzebnego do ogrzania całego pomieszczenia:

  1. Określ parametry pomieszczenia, mnożąc jego długość przez szerokość. Weźmy na przykład standardowy pokój 3x4 mi uzyskamy 12 m ?;
  2. Pomnóż wartość uzyskaną przez normatywne wymagane ciepło do ogrzewania jednego metra kwadratowego pomieszczenia - 12x100 = 1200 W.

Zwróć uwagę! Ustaliliśmy całkowitą moc potrzebną do ogrzania naszego pokoju. Są to bardzo przybliżone dane, ale dopuszczalne do wstępnego obliczenia.

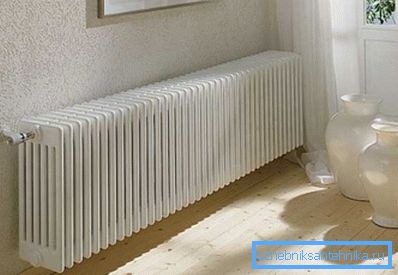

Instrukcja pozwala obliczyć parametry ogrzewania za pomocą uproszczonego schematu.

Następnie określamy parametry grzałki. Nie będziemy określać, który obszar jest ogrzewany przez jedną część aluminiowego radiatora, ale po prostu podzielić uzyskaną wartość całkowitego ciepła przez wymianę ciepła z jednej sekcji wskazanej w paszporcie urządzenia.

Zacznijmy więc:

  1. Czytamy certyfikat rejestracyjny chłodnicy i widzimy, że moc cieplna jednego odcinka wynosi 187 W;
  2. Dzielimy wartość znalezioną wcześniej przez paszport - 1200/187 = 6.417;
  3. Okrągamy wynik w kierunku większej liczby całkowitej i otrzymujemy wymaganą liczbę sekcji - 7.

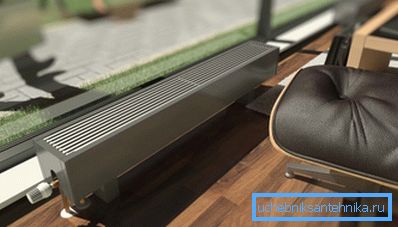

Jeśli nie ma sekcji, weź całkowitą moc urządzenia.

Zwróć uwagę! Należy zauważyć, że dane paszportowe są wskazane dla idealnych warunków, gdy chłodziwo jest dostarczane z normalną temperaturą i ciśnieniem. W rzeczywistych warunkach zaleca się dokonanie korekty o 15-20%.

Bardziej dokładne metody

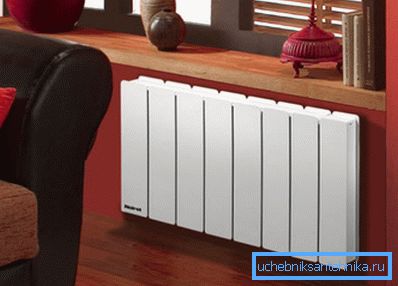

Zastanów się, jak wybrać grzejniki bimetaliczne do ogrzewania.

Wskazana metoda jest bardzo niedokładna i przyjmuje wiele założeń:

  • wysokość sufitu w granicach 2,8 metra;
  • jedna ściana zewnętrzna;
  • jedno standardowe okno itp.

Jednak nie wszystkie pomieszczenia odpowiadają tym parametrom, szczególnie w kwestii wysokości sufitu.

W przypadku mieszkań z wysokimi sufitami można użyć obliczenia objętości. Tutaj zaczniemy od innego standardu SNiP, zgodnie z którym do ogrzewania 1 m? pokoje wymagają 41 watów ciepła (34 waty na ściany z izolacją i okna z podwójnymi szybami).

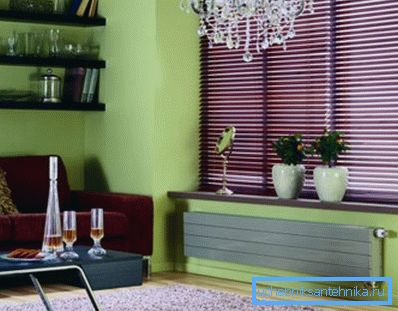

Stwórz wygodę własnymi rękami.

Weź nasz standardowy pokój o wielkości 12 m? i wyobraź sobie, że wysokość sufitu wynosi 320 cm, określ objętość pomieszczenia - 3,2x12 = 38,4 m?

Teraz definiujemy wymagane ciepło całkowite - 38,4 41 41 = 1574,4 W. Wzrost wysokości sufitu pociągnął za sobą wzrost wymaganej energii o ponad 20%.

Następnie postępujemy zgodnie ze zwykłym schematem - dzielimy całkowitą wartość przez przeniesienie ciepła w jednej sekcji: 1574,4 / 187 = 8,42. Uzupełnij i zdobądź wymaganą liczbę sekcji - 9.

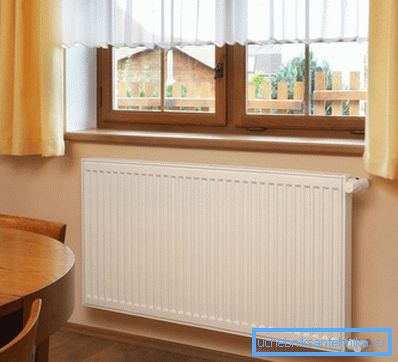

Obliczanie objętościowe jest uważane za dokładniejsze.

Zwróć uwagę! W tym przykładzie byliśmy w stanie upewnić się, że apartamenty o różnej wysokości sufitu wymagają innej liczby sekcji nagrzewnicy.

Jak widać, nawet obliczenia objętościowe nie uwzględniają wielu czynników, takich jak wielkość okien, cechy ścian, klimat okolicy.

Dlatego dla dokładniejszych obliczeń należy wziąć pod uwagę te czynniki. W tym przypadku używamy współczynników korekcyjnych, a następnie wzór na wartość całkowitą będzie wyglądał następująco:

Q = 100 W / m? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, gdzie:

  • Q to całkowite ciepło wymagane do ogrzania pomieszczenia;
  • P jest obszarem pokoju;
  • k1 - k7 - współczynniki korekcyjne.
Dla małej sypialni może być pięć sekcji.

Aby określić wartości współczynników użyj tabeli:

Współczynniki Znaczenia
k1 - współczynnik oszklenia Dla zwykłych podwójnych okien drewnianych - 1,27, dla okien podwójnych - 1,0, dla okien z potrójnymi szybami - 0,85
k2 - współczynnik izolacji ścian Nie ma izolacji termicznej (murowane mniej niż 2 cegły) - 1,27, średnia izolacja (mur 2 klocki lub warstwa izolacyjna) - 1,0, dobra izolacja termiczna (mur 2 klocki i warstwa izolacyjna) - 0,85
k3 - stosunek rozmiarów okien do wielkości podłogi 50% - 1,2, 40% - 1,1, 30% - 1,0, 20% - 0,9, 10% - 0,8
k4 - współczynnik klimatyczny Jeśli temperatura najzimniejszego tygodnia w roku wynosi -35 ° C - 1,5, -25 - 1,3, -20 - 1,1, -15 - 0,9, -10 - 0,7
k5 - współczynnik ścian zewnętrznych Jedna ściana - 1,1, dwie ściany - 1,2, trzy ściany - 1,3, cztery ściany - 1,4
k6 - współczynnik attyki Zimny ​​poddasze - 1,0, ogrzewany strych - 0,9, salon - 0,8
k7 - stosunek wysokości sufitu 2,5 m - 1,0, 3 m - 1,05, 3,5 m - 1,1, 4 m - 1,15, 4,5 m - 1,2

Zwróć uwagę! Po dokładnym określeniu całkowitej wartości należy ponownie podzielić ją na wymianę ciepła w jednej sekcji, a następnie uzyskać wymaganą liczbę sekcji dla tego grzejnika.

Wniosek

Cena nośników energii stale rośnie, więc dokładne obliczenie intensywności ogrzewania określa nie tylko komfort, ale także koszt ogrzewania. Wideo w tym artykule i nasze instrukcje pomogą Ci nie pomylić się przy obliczaniu wymaganych wartości.
