Jak wybrać miernik elektryczny

Niestety, do tej pory alternatywne źródła energii nie otrzymały takiej dystrybucji, jak byśmy chcieli. Jest to spowodowane wysoką ceną poszczególnych modułów i wystarczającymi kosztami utrzymania. Z tego powodu populacja zużywa energię z sieci centralnej, a rozliczanie odbywa się za pomocą liczników energii elektrycznej. W związku z tym konieczne jest, aby wiedzieć, jak wybrać licznik elektryczny.

Określ wymagane parametry

Przed przystąpieniem do wyboru jednej z istniejących opcji licznika elektrycznego dla mieszkania lub domu, musisz znać parametry sieci, która jest włączona do projektu lub została już wykonana w obszarze mieszkalnym. Zobacz, które urządzenie jest zainstalowane. Jeśli nie jest to możliwe, sprawdź dokumentację lub skontaktuj się z odpowiednią strukturą.

Aby podjąć decyzję w sprawie wyboru licznika elektrycznego, należy odpowiedzieć na następujące pytania:

• Gdzie będzie zamontowane urządzenie pomiarowe: w pomieszczeniu lub na zewnątrz?
• Jakie jest przybliżone maksymalne obciążenie?
• Czy planujesz podłączyć w przyszłości silnych odbiorców?
• Jaka aktualna siła jest wymagana do wygodnego jednoczesnego działania większości urządzeń?
• Ile faz zostanie opuszczonych?
• Jaka klasa dokładności jest lepsza w określonych okolicznościach?
• Czy planujesz zużycie według taryf?
• Jakie są warunki temperaturowe działania?
• Czy będą konsumenci jednofazowi, czy tylko trójfazowi konsumenci?
• Czy w urządzeniu powinny być dostępne dodatkowe funkcje?

Niektóre przedmioty mogą być oznaczone natychmiast. Inni będą musieli rozważyć dodatkowe informacje, które zostaną przedstawione poniżej.

Co wybrać

Wszystkie urządzenia pomiarowe energii elektrycznej są podzielone na dwie duże grupy:

• Jedna faza. Dostarczone projekty do prywatnego domu lub mieszkania. Dzięki nim możliwa jest nieprzerwana praca konwencjonalnych urządzeń gospodarstwa domowego. Silniki trójfazowe zostaną uruchomione przez kondensator.
• Trzy fazy. Może być również instalowany w niektórych mieszkaniach i domach. Zwykle składa się na to dodatkowy wniosek z uzasadnieniem potrzeby dodatkowej fazy. Jest niezastąpiony, gdy ogrzewanie całego obszaru odbywa się kosztem kotła elektrycznego. Większość z nich jest obecna w różnych zakładach produkcyjnych. Z kolei opcja ta ma dwa podgatunki: trójprzewodowy i czteroprzewodowy. Pierwsze są stosowane, gdy planowane są tylko odbiorniki trójfazowe. Te ostatnie mają zerową wartość, co oznacza, że ​​przy odpowiednim okablowaniu i połączeniu można z łatwością korzystać z konwencjonalnych urządzeń 220 V.

W zależności od sposobu podłączenia do sieci centralnej rozróżnia się następujące typy liczników trójfazowych:

•
  Przepływ bezpośredni. W drodze do urządzenia nie są instalowane dodatkowe moduły. Przewody są po prostu wkładane do zacisków zgodnie z oznaczeniem i planowanym okablowaniem. Produkty tego typu są stosowane w przypadku całkowitego obciążenia, które nie przekracza 50 kW, a prąd wynosi 100 A. Ale jeśli obecność odbiorników trójfazowych jest minimalna lub są one włączane rzadko, ważne jest, aby kontrolować brak równowagi fazowej. Jeżeli wartość przekracza 20%, może to doprowadzić do awarii jednego z przewodów. Konsekwencją może być awaria lub niemożność uruchomienia urządzeń trójfazowych.
• Półpośrednie. Są przewidziane w przypadkach, gdy obliczone obciążenie zmienne będzie w granicach powyżej 60 kW. Główna linia jest dostarczana do urządzenia za pośrednictwem specjalnych przekładników prądowych. Podczas konwersji występuje pewna strata, więc przy płaceniu rachunku konieczne jest pomnożenie odczytów przez współczynnik wskazany na konwerterach. Dostępne są 4 różne schematy wejściowe: dziesięcioprzewodowy, transformator prądowy w gwiazdę, poprzez blok zacisków testowych, z połączonymi obwodami prądowymi i napięciowymi.
• Pośrednie. Najczęściej używane do celów przemysłowych. Podobnie jak w poprzednim widoku, są one połączone poprzez transformatory napięciowe, ale duże napięcie - 6-10 kV, a także przekładniki prądowe. W tym przypadku maksymalne dopuszczalne obciążenie znacznie wzrasta. Oznacza to, że rozruch silników różnych maszyn odbędzie się bez większych trudności. Mieć ich dwa podgatunki. Pierwszy dotyczy transformatorów o określonej wartości współczynnika konwersji. Drugi jest uniwersalny i wspiera różne wskaźniki.

Istnieją rozwiązania, które mają węższy zakres i są stosowane w niektórych regionach, miejscowościach lub w zależności od wcześniej uzgodnionych warunków. Na przykład wśród nich są:

•

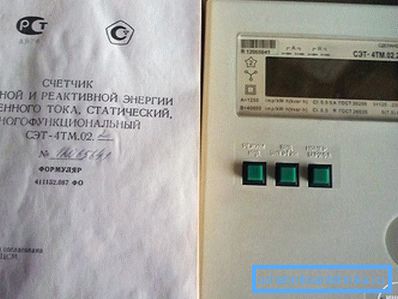

  Produkty do pomiaru energii czynnej i biernej. Energia, która jest odbierana przez konsumenta i została całkowicie przekształcona i skonsumowana, jest uważana za aktywną. Dotyczy to na przykład żarówek, grzejników elektrycznych, kominków, żelazek itp. W tym przypadku o mocy 2 kW uważa się, że urządzenie zużyło 2 kW w pewnym okresie czasu. Sytuacja jest zupełnie inna w przypadku jednostek, w których budowie znajdują się transformatory, kondensatory i inne komponenty. Istota ich pracy polega na tym, że początkowo dostarczana energia jest częściowo przechowywana, a dopiero potem staje się użyteczną pracą. Na przykład, aby uruchomić silnik, konieczne jest zapisanie impulsu w kondensatorze, który następnie przenosi go na uzwojenia. Dotyczy to również zwykłych elektronarzędzi domowych. Moc wiertarki może wskazywać moc 1000 W, ale w rzeczywistości zużyje ona 1700 W. W celu określenia dokładnej liczby, zwykle współczynnik jest wskazany, do którego należy podzielić określoną moc. Może być w zakresie od 0,5 do 0,9. Im jest on wyższy, tym mniejsza jest strata energii biernej. Liczniki uwzględniające dwa rodzaje zużycia są najczęściej instalowane w obiektach przemysłowych, w których występuje duża liczba urządzeń o dużej mocy. W takim przypadku firma otrzymuje wyciąg z dwiema cyframi. W niektórych przypadkach możliwe jest skompensowanie strat za pomocą specjalnego modułu. Dla przeciętnego człowieka zużycie energii biernej nie jest brane pod uwagę.
• Ze stawkami przedpłaconymi. Najważniejsze jest to, że dostępna jest dostawa tak dużej ilości płatnych mediów. Aby dane były przesyłane do samego urządzenia, używane są karty plastikowe lub breloki iButton. W takim przypadku możesz zapłacić bez czekania w kolejce lub czekania. Wadą tego rozwiązania jest wyłączenie nawet jednej płatności w przypadku opóźnienia.
• Z maksymalnym ograniczeniem obciążenia. W tym przypadku w samym urządzeniu jest realizowany obwód sterowania mocą lub wbudowany jest ogranicznik. W pierwszym wariancie, gdy zadeklarowana wartość zostanie przekroczona, sygnał jest wysyłany do urządzenia odłączającego, które się wyzwala. W drugim - samo urządzenie zasilające powoduje zerwanie łańcucha. Instalacja takich produktów staje się coraz bardziej potrzebna przy opracowywaniu indywidualnego planu. Wynika to z chęci racjonalizacji i bardziej jednolitego zużycia w jednym obszarze. W niektórych przypadkach może to spowodować problem, na przykład, jeśli chcesz, oprócz gazu, możesz również ogrzać pomieszczenie za pomocą urządzeń elektrycznych. Ponieważ taki ładunek nie był przewidziany, nastąpi trwałe wyłączenie. Przed zainstalowaniem takiego urządzenia konieczne jest uzgodnienie wszystkich niuansów maksymalnej dostępnej mocy.
•
  Dzięki bezprzewodowej transmisji danych lub telemetrii. W takim przypadku urządzenie może zawierać bezprzewodowy moduł GSM lub specjalny port do czytania. W pierwszym przypadku zeznanie jest wysyłane do usługi, nawet bez użycia kontrolera. W drugim, nic nie trzeba pisać, wystarczy odczytać dane za pomocą specjalnego urządzenia. Dla użytkownika końcowego nie ma prawie żadnej różnicy, z wyjątkiem przypadków, gdy ktoś chce oszukać licznik, a sygnał naruszenia może zostać natychmiast przesłany.
•
  Taryfa pojedyncza i wielotaryfowa. Pierwsze są używane w każdym mieszkaniu. Ale to drugie jest bardzo dochodowym rozwiązaniem dla tych, którzy mogą przenosić główny okres urządzeń dużej mocy na noc. Istota pomysłu jest następująca: od 7 rano do 23 po południu rachunkowość opiera się na jednej cenie, a już od 23 na innej. Czasami różnica sięga 2 lub więcej razy. W niektórych krajach, aby zachęcić mieszkańców do instalowania takich urządzeń, w nocy prąd jest wydawany bezpłatnie.
• Dzięki możliwości sprzedaży energii elektrycznej. W pewnym sensie jest to nowość, ale aktywnie stosowana w gospodarstwach, gdzie istnieje system konwersji energii słonecznej lub ciepła na energię elektryczną. W przypadku aktywnego zużycia energii elektrycznej w pochmurny dzień, brakująca część jest kupowana u dostawcy. Ale kiedy jest wytwarzany za dużo, jest przekazywany do sieci i jest to widoczne na świadectwie. W idealnych warunkach można przejść do zera lub nawet do plusa.

Pewne oznaczenia są zwykle stosowane do liczników. Aby ułatwić zrozumienie, podajemy podstawowe wartości. Na przykład litera P oznacza, że ​​jest to urządzenie do energii biernej, L - aktywne, O - jednofazowe, Y - uniwersalne. Rysunki 3, 4 - liczba przewodów w połączeniu. Dodatkowymi bonusami w urządzeniu mogą być podświetlenie wyświetlacza, które pozwala na odczytywanie odczytów w ciemnych pomieszczeniach. W innych jest wbudowana mała bateria, która pozwala wyświetlać wartości nawet w przypadku braku prądu.

Zasada działania

Do pewnego momentu najczęściej stosowano urządzenia elektromechaniczne lub indukcyjne. Są to jednostki, w których znajduje się obrotowy dysk. Zasada działania opiera się na zachowaniu ciała w polu indukcyjnym. Ten ostatni powstaje z powodu obecności dwóch cewek. Jeden z nich jest połączony równolegle - cewka napięciowa, a druga szeregowo - cewka prądowa. Pomiędzy nimi zaczynają płynąć zakłócenia magnetyczne, które przechodzą przez dysk i powodują jego obrót. On z kolei uruchamia cylindry z liczbami, które reprezentują ostateczną wartość zużycia. Im wyższe obciążenie, tym silniejszy efekt interferencji, tym szybciej płyta się obraca. Aby wszystkie procesy zachodziły w ten sposób, wymagane jest przesunięcie fazowe o 90 °.

Zaletami takich urządzeń są:

• Wysoka niezawodność. Nawet w przypadku zwarcia, są w stanie kontynuować pracę po wyeliminowaniu wszystkich konsekwencji.
• Długa żywotność. Odliczanie zaczyna się od 15 lat i więcej. Niektóre jednostki nie były wymieniane przez 30 lat lub dłużej.
• Nie ma potrzeby dodatkowej konfiguracji. Wymagane jest tylko prawidłowe okablowanie.
• Kategoria cenowa jest niższa w porównaniu do elektronicznej.
• Możliwość dostosowania do sieci o niskiej jakości.

Wady:

• Zmniejszona dokładność przy zmniejszonym zużyciu. Jest to spowodowane spadkiem pola elektromagnetycznego.
• Mała dokładność klasy. Nie przekracza wartości 2 jednostek.
• Nie można śledzić z ostrą zmianą prądów obciążenia.
• Łatwość wdrożenia schematu odwijania elektryczności lub zatrzymywania dysku.
• Wysoka stopa konsumpcji krajowej. Tj sam licznik jest w stanie częściowo wpłynąć na kwotę w rachunku za energię elektryczną.
• Potrzeba użycia dwóch różnych urządzeń do obliczania aktywnej i biernej energii elektrycznej.
• Stosunkowo duży rozmiar.

Zasada działania licznika elektronicznego pozostaje taka sama, ale elementy nieco się zmieniły. Zamiast uzwojeń stosowane są dwa czujniki: napięcie i prąd. Po otrzymaniu sygnału przesyłają go do konwertera. Jego zadaniem jest zmiana sygnału na cyfrowy i wysłanie go do mikroprocesora. Po analizie dane są wyświetlane na wbudowanym wyświetlaczu lub innym urządzeniu.

Zaletami tego rozwiązania są:

• Kompaktowe wymiary w porównaniu z urządzeniami indukcyjnymi.
• Brak części mechanicznych, które są najbardziej narażone na zużycie.
• Wysoka dokładność.
• Możliwość zastosowania pojedynczego produktu do liczenia energii w różnych kierunkach.
• Minimalny błąd.
• Możliwość zdalnego wysyłania odczytów.
• Zaleta obliczania strat na określonym obszarze.

Istnieją pewne niedociągnięcia:

• Niestabilność do silnych spadków w sieci i skutków błyskawicy.
• Wystarczająco wysoka cena. Zwłaszcza jeśli chodzi o urządzenia multitarne.
• Trudności w wykonywaniu prac naprawczych.
• Wrażliwość na nagłe zmiany temperatury.
• Złożoność określania elementu w chipie, który się nie powiódł.

W niektórych miejscach autoryzowane organizacje zastąpią instrumenty. Może to nastąpić zarówno kosztem konsumenta, jak i za darmo. Ważne jest, aby wyjaśnić ten niuans przed instalacją.

Klasa dokładności

Klasa dokładności wskazuje na dokładność urządzenia. Im większa liczba, tym wyższa wada. Zwykle wychodzi na korzyść konsumenta. Dlatego w przypadku wolności wyboru starają się pozostać w bardziej korzystnym rozwiązaniu. Łącznie w Rosji i niektórych innych krajach wyróżnia się następujące ilości:

• 5,0;
• 2,0;
• 1,0;
• 0,5;
• 0,2.

Często może brakować części dziesiętnej. Również w niektórych sytuacjach dodaje się literę S, która sygnalizuje, z jakiego materiału wykonane są zwoje. Największe odchylenie występuje zwykle w jednostkach indukcyjnych, więc mieszkańcy domów niechętnie zastępują je nowoczesnymi elektronicznymi.

Ktoś wciąż próbuje oszukać urządzenie pomiarowe, zatrzymując je lub podejmując wysiłki w celu odświeżenia odczytów. Ale najczęściej takie sztuczki nie mijają bez konsekwencji. Zawsze jest łatwo śledzić spalone kontakty. Grozi to znaczną grzywną.

Rodzaje instalacji

W rzadszych przypadkach instalacja miernika jest dozwolona w mieszkaniu lub domu. Częściej są one przenoszone do lądowania lub do przedniej ściany domu. Odbywa się to w celu komplikowania zadania użytkownika do wprowadzenia jakichkolwiek modyfikacji. Istnieją dwa główne sposoby instalacji:

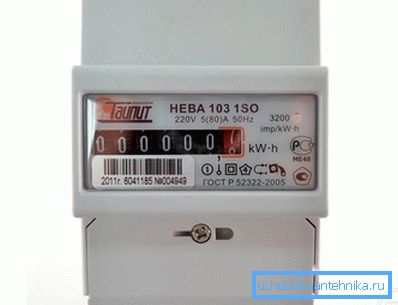

• na szynie DIN;
• na specjalnym stojaku.

W pierwszym przypadku zaletą jest połączenie samej jednostki z centralą. Z tyłu znajduje się specjalny rowek, który dokładnie pasuje do rozmiaru metalowej płyty. Druga opcja była i jest nadal stosowana w prywatnych domach i mieszkaniach. Jednocześnie na płytce zainstalowany jest automatyczny przełącznik lub wtyczki do ochrony przed przeciążeniami i zwarciami.

Aby zapobiec problemom z przedostaniem się wilgoci po zainstalowaniu na ulicy, używa się specjalnego, szczelnego pudełka. Jest zwykle wykonany z tworzywa sztucznego, które jest odporne na promieniowanie UV. Ważne jest, aby okno było pokryte szkłem, a nie plastrem polimerowym. W drugim przypadku staje się mętny z czasem i musi zostać wyeliminowany w celu wykonania odczytów. Otwory na wózki należy również zamykać specjalnymi wkładkami gumowymi. Wymiary i parametry skrzyń dla rozwiązań jednofazowych i trójfazowych są różne.

Upewnij się, że uszczelka została zainstalowana na swoim miejscu. Jeśli zostanie przypadkowo uszkodzony lub zakłócony, należy natychmiast poinformować kontrolera. Bez zrobienia tego w odpowiednim czasie, trudno będzie pozbyć się małej kary.

Obliczanie całkowitej mocy i natężenia prądu

Przeprowadzenie takich obliczeń jest przydatne nie tylko przy prawidłowym doborze licznika, ale również przy zakupie przewodów o niezbędnym przekroju, które zapobiegną uszkodzeniu całego systemu. Aby to osiągnąć, musisz:

• Weź czystą kartkę papieru.
• Wymień na nim wszystkie urządzenia, które będą zasilane z sieci.
• Obok każdego z nich konieczne jest przepisanie poboru mocy.
• Na końcu wartości są sumowane, a suma jest wyświetlana.

Ale warto pamiętać, że nie wszystkie z nich będą działać w tym samym czasie. Dlatego powinieneś rozpakować to, co będzie najczęściej zawarte. Podsumowując ich zużycie, będzie można określić, czy jest wystarczająco dużo automatycznego z zalecaną wartością prądu. Jeżeli okaże się, że tak nie jest, wówczas odpowiedni wniosek jest składany wraz z wnioskiem o podwyższenie progu.

Istnieje opinia, że ​​urządzenie powinno być kupowane z maksymalną "świeżością". Część tej porady jest uzasadniona. Ale warto pamiętać, że głównym nie jest data wydania, ale data ostatniej kalibracji. Za oznaczenie odpowiadającego znaku dokonuje się w paszporcie, a także na pieczęci.

Po przeczytaniu artykułu możesz wrócić do pytań na początku i wypełnić brakujące miejsca. Biorąc pod uwagę wszystkie wskazówki, możesz wybrać dokładnie to, co pasuje do ciebie osobiście.

Wideo

W tym krótkim filmie ekspert podzieli się swoją opinią na temat wyboru licznika:
