Jak wybrać pompę cyrkulacyjną do ogrzewania i na co zwrócić

W małych prywatnych domach cyrkulacja chłodziwa za pośrednictwem rur grzewczych odbywa się w sposób naturalny, jednak w dużych i dwupiętrowych budynkach taki układ jest nieefektywny, ponieważ standardowe ciśnienie 0,6 MPa nie wystarcza.

Dlatego w celu zwiększenia siły i szybkości obiegu chłodziwa stosuje się pompę cyrkulacyjną. Ponieważ sprawność systemu grzewczego zależy od tego urządzenia, należy bardzo ostrożnie podchodzić do jego wyboru, dlatego w tym artykule przyjrzymy się, jak prawidłowo wybrać pompę obiegową dla systemu grzewczego.

Funkcje urządzeń

Budowa

Zanim dokonasz świadomego wyboru pompy cyrkulacyjnej dla systemu grzewczego, musisz dowiedzieć się więcej o jego urządzeniu. Konstrukcja tego urządzenia pod wieloma względami przypomina urządzenia do pompowania odwadniającego, jednak w przeciwieństwie do niego, urządzenie jest zaprojektowane do wymuszania przenoszenia chłodziwa w zamkniętym systemie rurociągów (patrz także artykuł: opłacalne jest ogrzewanie dwuprzewodowego dwupiętrowego domu jednorodzinnego).

Pompa cyrkulacyjna składa się z następujących głównych elementów:

Zasada działania

Ponieważ pompa obiegowa jest częścią zamkniętej pętli, zasada działania pompy jest następująca:

• Poprzez dyszę wlotową absorbuje chłodziwo z powodu wytworzonej próżni;
• Wewnątrz korpusu urządzenie przyspiesza ruch płynu poprzez obracanie wirnika;
• Następnie płyn jest wypychany z wylotu.

Ze względu na jednorodność działania tego sprzętu, w systemie utrzymuje się pewien poziom ciśnienia. Należy jednak pamiętać, że będzie można go zwiększyć tylko za pomocą pompy.

Zadaniem urządzenia cyrkulacyjnego jest pokonanie oporu w rurociągu.

Rodzaje jednostek

Aby ułatwić dobór pompy cyrkulacyjnej do ogrzewania, przede wszystkim należy określić jej typ.

Obecnie dostępne są dwa rodzaje urządzeń:

• "Mokre";
• "Dry".

Poniżej przyjrzymy się bliżej ich funkcjom.

Suche

Część robocza wirnika tego urządzenia nie styka się z cieczą, ponieważ jest chroniona pierścieniami uszczelniającymi, stąd nazwa. Po uruchomieniu urządzenia pierścienie są wprawiane w ruch względem siebie.

Wśród cech aparatury typu suchego można zidentyfikować:

• Wysoka wydajność - 80 procent.
• Żywotność ruchomych części wynosi trzy lata.
• Silny hałas podczas pracy, więc urządzenie musi być zainstalowane w oddzielnym pomieszczeniu.

Zwróć uwagę! Podczas używania urządzenia z "suchym" wirnikiem, konieczne jest kontrolowanie obecności zanieczyszczeń w pompowanej cieczy chłodzącej i stopnia zapylenia pomieszczenia. W przeciwnym razie urządzenie może się nie powieść.

W rezultacie suche jednostki są doskonałym rozwiązaniem dla systemów grzewczych dużych domów.

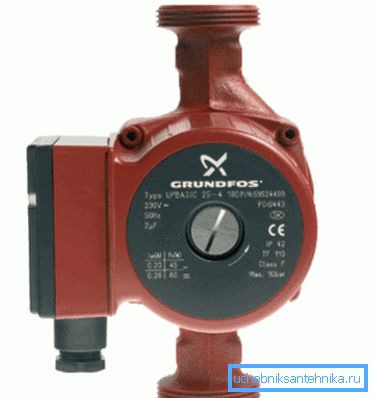

Wet

W urządzeniach tego typu część robocza jest zanurzona w pompowanej cieczy. W takim przypadku część elektryczna jest chroniona szczelną szybą. Z reguły wirniki do takich urządzeń wykonane są z ceramiki, a korpus z żeliwa, brązu lub mosiądzu.

Wśród cech kruszyw typu mokrego są:

• Długa żywotność;
• Łatwa konfiguracja i naprawa, dzięki czemu praca ta nie jest trudna nawet własnymi rękami;
• Niski poziom hałasu;
• Niska wydajność (30 procent mniej niż na sucho).

W rezultacie takie urządzenia są doskonałym rozwiązaniem dla potrzeb domowych, gdzie nie jest wymagane zapewnienie cyrkulacji płynu w rurociągach dalekosiężnych.

Kryteria wyboru

Przed wyborem pomp obiegowych do instalacji grzewczych konieczne jest określenie ich wymaganej wydajności. Jest to bardzo proste - konieczne jest zrównanie mocy kotła grzewczego do objętości przenoszonego nośnika ciepła na minutę. Na przykład, jeśli moc instalacji grzewczej wynosi 35 kW, w ciągu minuty przejdzie przez nią 35 litrów płynu.

Ponadto konieczne jest określenie natężenia przepływu chłodziwa w pewnej sekcji obwodu. Aby to zrobić, należy wziąć pod uwagę dane dotyczące mocy akumulatorów. Aby przeprowadzić niezbędne obliczenia, przyjmuje się, że średnia prędkość chłodziwa w rurociągu wynosi 1,5 m / s.

Wskazówka! Nie należy preferować modeli, których cena jest najniższa, ponieważ może to odpowiadać jakości produktu.

Jeśli przy obliczaniu mocy urządzenia okaże się, że na przykład odcinek rury o długości dziesięciu metrów potrzebuje ciśnienia 0,6 m, to na wykres o długości 100 metrów będzie wymagane ciśnienie odpowiednio 6 metrów. Decydując się na wszystkie parametry, pozostaje tylko znaleźć odpowiedni model.

Włoskie aparaty są uważane za najlepsze:

• DAB;
• Ebara;
• Lowara;

Ponadto dobrym wyborem są niemieckie pompy Wilo i duńskie pompy cyrkulacyjne Grundfos do ogrzewania. Krajowi producenci również dobrze się sprawdzili, jednak skupili się na produkcji urządzeń przemysłowych.

Tutaj może być cała instrukcja wyboru pompy cyrkulacyjnej.

Wniosek

Wybór odpowiedniej pompy obiegowej do ogrzewania jest prosty. W tym celu wystarczy wybrać typ urządzenia, który najlepiej pasuje do danego przypadku, a także obliczyć niezbędne parametry.

Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
