Jak wyposażyć ceglany komin na kocioł na paliwo stałe
Jeśli zdecydujesz się na budowę domu, w którym zapewniony jest kocioł na paliwo stałe dla systemu grzewczego, konieczne jest określenie miejsca zainstalowania jego komina. Podczas opracowywania projektu i podczas jego instalacji należy wziąć pod uwagę związek między wytwarzaniem ciepła a utratą ciepła. Komin murowany dla kotła na paliwo stałe powinien być instalowany zgodnie ze wszystkimi miarami czystości powietrza w pomieszczeniu i bezpieczeństwa przeciwpożarowego.
Naszym zadaniem jest dziś opowiedzieć o zasadach montażu tego typu komina, jego układaniu, a także o materiałach i narzędziach niezbędnych do pracy.
Ogólne informacje o częściach układu dymowego
Zaczynamy od kotła na paliwo stałe, które jest urządzeniem grzewczym klasycznego typu. Można go znaleźć w prawie każdym prywatnym domu, w którym nie ma linii zasilania gazem. Jest to wygodne, ponieważ w komorze paliwowej można spalać zarówno węgiel, jak i drewno opałowe i torf.
Aby uzyskać maksymalny przepływ ciepła z urządzenia, konieczne jest prawidłowe obliczenie i wyprodukowanie komina, w naszym przypadku z cegieł.
Musi spełniać następujące wymagania:
- nie przedstawiać przeszkód w dostawie powietrza koniecznych do sprawnego działania urządzenia grzewczego;
- w celu wytworzenia ciągu powstającego w wyniku różnicy temperatur i ciśnienia, wystarczającej do usunięcia produktów spalania.
Rury dymne do kotłów na paliwo stałe można wykonać z:
- cegły;
- niektóre marki;
- ceramika.
Klasyczną opcją jest ceglany komin, który możesz zrobić własnymi rękami.
Zasady instalacji
Często zdarza się, że właściciele domów się spieszą lub niedbali pracownicy, którzy natrafiają na nich, którzy uważają, że mogą nieznacznie odbiegać od ogólnie przyjętych wymogów. W rezultacie dochodzi do wypadków, które, niestety, mogą być śmiertelne.
Aby temu zapobiec, zdecydowanie zalecamy przestrzeganie poniższych zaleceń:
| Bezpieczeństwo pożarowe |
|
| Wysokość |
|
| Odpływ kondensatu | Instrukcja wymaga spełnienia tego warunku w przypadku każdego rodzaju komina. Konieczne jest zapewnienie miejsc do odprowadzania kondensatu, do konserwacji, a także do czyszczenia z sadzy i ewentualnych zanieczyszczeń, w przeciwnym razie ciąg będzie stopniowo spadał do takiego stopnia, że dym wpadnie do pomieszczenia. |
| Sekcja | Obszar przekroju wewnętrznego wzdłuż całej długości rury powinien być taki sam. W przeciwnym razie znacznie pogorszy przechodzenie produktów spalania. |
| Zaawansowane |
|
Dlaczego wielu ludzi woli ceglany komin? Zależy to od tego, że spaliny mogą ogrzać się do temperatury 600 ° С, więc konstrukcja musi być na nie odporna.
Cegła odpowiada temu parametrowi tak bardzo, jak to tylko możliwe, chociaż cena prac murarskich kominów, a sam materiał nie jest dziś tak tani. Ale po instalacji nie możesz się tym martwić przez długi czas.
Wskazówka: na czas budowy należy nałożyć zaprawę ogniotrwałą na wewnętrzne ściany komina murowanego, a następnie zabezpieczyć ją przed szkodliwym działaniem agresywnego szlamu kwaśnego i kondensatu.

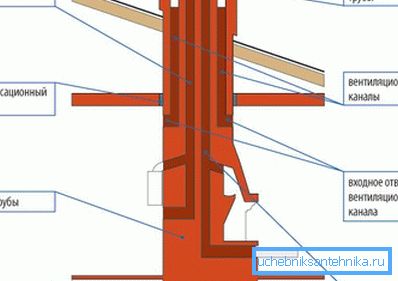

Jak układa się komin murowany
Układanie fajki dymowej nie może być nazwane prostym zajęciem, wymaga to pewnej wiedzy i umiejętności, aby zrozumieć procesy technologiczne.

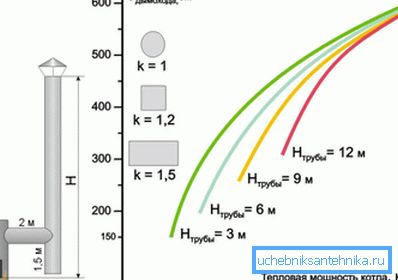

- Prostą opcją jest urządzenie kominowe, gdy w ścianach musi być wykonany kanał ceglany, w tym przypadku pozostaje nieobciążony wał o przekroju cegły (250 mm). Przekrój komina można obliczyć według następujących norm: 1 kW = 0,08 m2. Odpowiednio, jeżeli moc kotła na paliwo stałe wynosi 10 kW, przekrój rury dymowej musi wynosić co najmniej 0,8 m2 lub około 300 x 300 mm.
- Podczas tworzenia oddzielnego komina należy być bardzo ostrożnym i odpowiedzialnym w pracy. Podczas układania murów należy zwrócić szczególną uwagę na kąty, które powinny być idealnie płaskie. Upewnij się też, że na ścianach nie ma wypukłości.
Wskazówka: komin nie przylegający do ściany musi być ustawiony ściśle w płaszczyźnie pionowej.
- Komin przylegający do ściany w celu zapewnienia niezawodności powinien być dodatkowo zamocowany za pomocą kotew, które należy ustawić po około 4-5 rzędach. W takim przypadku należy również zastanowić się, gdzie będą znajdować się otwory technologiczne i inspekcyjne.
Wskazówka: upewnij się, że dół dna włazu kominowego, przez który można łatwo usunąć nagromadzoną sadzę.

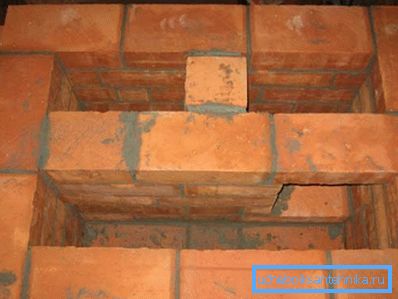

- Aby zwiększyć wydajność konstrukcji, wewnętrzna powierzchnia rury musi być równa i gładka, a następnie dym może swobodnie wypływać.
- Jedna z najczęstszych opcji stosowanych do wnętrza kanału, tynkowanie "pod rękawicą". Dzięki zastosowaniu tej metody jego kształt będzie zbliżony do koła, choć niektórzy eksperci uznają tę metodę dekoracji wnętrz za niepraktyczną, ponieważ po pewnym czasie tynk zacznie się odklejać i zapychać przewód kominowy.
Wskazówka: wyłożenie zewnętrznej części komina cegłami lub pokryciem dachowym w celu ochrony przed warunkami atmosferycznymi.
Co potrzebujesz, aby przygotować się do pracy
Prostota konstrukcji polega na tym, że do jej budowy wystarczy mieć cegłę i zaprawę do układania na ręce.
Jednak nie należy traktować dzieła wyniośle, należy to robić zgodnie z wszelkimi zasadami i bardzo uważnie, w przeciwnym razie system grzewczy po prostu nie będzie działał prawidłowo, a rura będzie musiała zostać zdemontowana i przeniesiona, co jest dużym wydatkiem.
- Wybierając klocek, upewnij się, że jest dobrze wypalony, a kolor materiału powinien być jednolity ze wszystkich stron. Krawędzie są równe i wyraźne, co umożliwi wykonanie szwów o małej grubości.
- Przygotuj rozwiązanie w specjalny sposób i włącz do niego piasek, glinę, cement i wodę. Szczególnie ważny jest dobór piasku, który powinien być w porządku, co sprawi, że rozwiązanie będzie bardziej plastyczne.

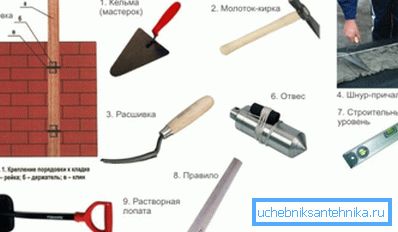

- Przygotuj z narzędzi:
- kielnia;
- pick młotkiem;
- koło ruletki;
- poziom i pionek budynku;
- pik do rozwiązania;
- linia konstrukcyjna.
Funkcje układania
- Praca rozpoczyna się bezpośrednio od grzejnika.

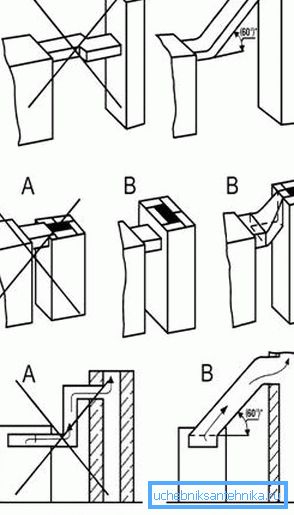

- Kocioł można podłączyć do komina murowanego za pomocą rury o odpowiedniej wielkości i średnicy.

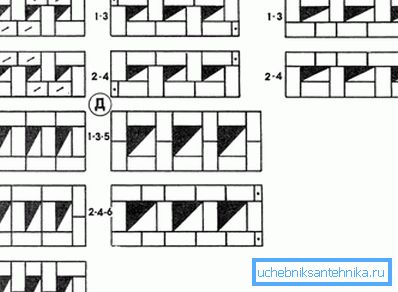

- Zapewnienie prowadzenia z podwiązaniem między wierszami. Zasadniczo przypomina budowę ścianek działowych lub ścian, chociaż trzeba wziąć pod uwagę kilka cech:
- Pamiętaj, aby sprawdzić każdy poziom wiersza w płaszczyźnie pionowej i poziomej;
- glina musi być mieszana w roztworze;
- grubość szwu powinna wynosić około 5-10 mm. Nie zalecamy robić więcej, ponieważ z powodu okresowej różnicy temperatur roztwór zacznie się kruszyć, co nieuchronnie doprowadzi do zniszczenia komina;
- Uszczelnianie wszystkich szwów musi być wysokiej jakości, przez otwory są niedopuszczalne;
- podczas układania należy używać tylko całych cegieł, zmniejszając maksymalne wykorzystanie połówek.
Wniosek
Kocioł na paliwo stałe potrzebuje właściwie zainstalowanego komina. W takim przypadku będzie on mógł pracować tak wydajnie, jak to tylko możliwe - spalanie całego paliwa i przekazywanie wymaganej energii cieplnej do chłodziwa.
Często właściciele domów zatrzymują się na ceglanym kominie, chociaż jego układanie wymaga wiele czasu i wysiłku, ale całkowicie sobie radzi z zadaniem przez długi czas. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
