Jak zainstalować dwururowy system grzewczy

Najczęściej stosowanym systemem grzewczym jest woda. Z jego pomocą ogrzewa się ponad 67% wszystkich obiektów w naszym kraju. Ma kilka odmian, wśród których najbardziej popularna jest dwuprzewodowa. Dziś postawiliśmy sobie zadanie opowiedzenia o tym, co stanowi dwururowy system grzewczy z naturalnym obiegiem i mechanicznym, aby uzyskać jak najwięcej wiedzy na ten temat.

Jaka jest zasada działania

W tym przypadku nie będzie żadnych niespodzianek, system jest zamkniętą pętlą, przez którą ogrzany płyn chłodzący krąży od grzejnika do grzejników. Ta sama zasada występuje we wszystkich innych strukturach, w których do ogrzewania wykorzystuje się wodę.

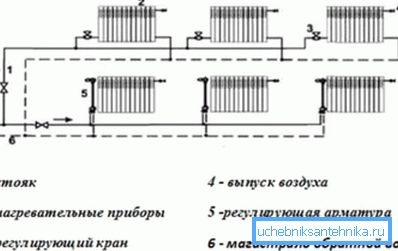

Jedyna różnica polega na jednoczesnym wykorzystaniu dwóch gałęzi potoku:

• pierwszy przenosi i rozprowadza gorący płyn chłodzący;
• drugi usuwa schłodzoną ciecz z grzejników i zwraca ją do kotła.

Zaleta

Alternatywą jest tańsza i prostsza konstrukcja jednorurowa, ale ze względu na oczywiste zalety dwururki traci popularność. Przyjrzyj się im bardziej szczegółowo:

Z tych niedociągnięć zwykle odnotowuje się podwójną długość rurociągu, co zwiększa nakłady finansowe w porównaniu z opcją jednorurową. Chociaż w tym przypadku nie można go uznać za właściwość ujemną, ponieważ rury są stosowane z małą średnicą, wymiary elementów złącznych, zaworów, połączeń i kształtek również są niewielkie.

W rzeczywistości całkowite koszty tylko nieznacznie przekraczają wydatki na jednorurowy system grzewczy. W tym samym czasie dostaniesz o wiele więcej korzyści.

Gatunek

Systemy grzewcze są generalnie podzielone na otwarte i zamknięte.

Głównym kryterium tego rozdziału jest rodzaj zbiornika wyrównawczego zastosowanego w projekcie.

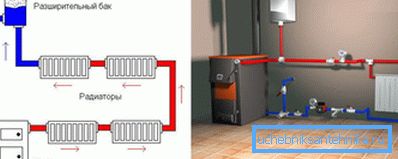

1. W wersji otwartej umieszczona jest na najwyższej części obwodu, z której swobodnie wypływa płyn chłodzący. W takim przypadku ciśnienie wewnętrzne systemu będzie stosunkowo niskie.

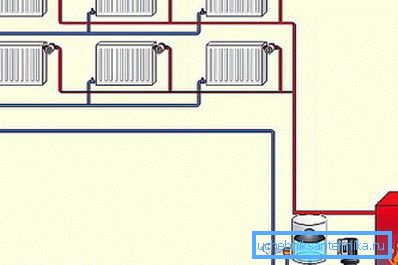

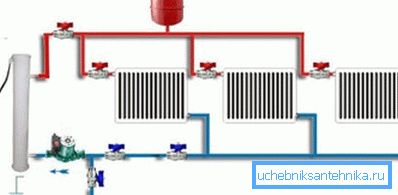

1. Zamknięta standardowa wersja z dwoma rurkami wyposażona jest w membranowy zbiornik wyrównawczy, umożliwiający cyrkulację płynu wokół obwodu pod wymuszonym ciśnieniem. Ponieważ jego odparowanie jest nieobecne, umożliwia stosowanie bardziej praktycznych rozwiązań, w postaci glikoli, jako chłodziwa oprócz wody. Systemy zamknięte są uważane za najbardziej bezpieczne i przyjazne dla środowiska.

W zależności od lokalizacji rurociągów, które łączą wszystkie elementy konstrukcji, możemy wyróżnić:

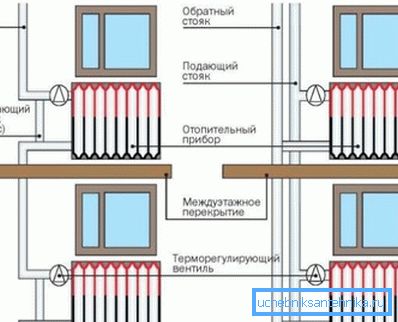

1. Pionowy dwururowy system grzewczy, gdy akumulatory są podłączone do pionowego pionu. Zastosuj go w budynkach wielopiętrowych, dając możliwość dołączenia do niego na każdym piętrze osobno. Główną zaletą tego projektu jest brak wtyczek powietrza podczas jego użytkowania. Cena układu będzie wyższa niż w przypadku innych opcji.

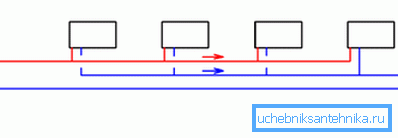

1. Poziomy 2-rurowy system grzewczy jest zwykle stosowany w jednopiętrowych budynkach o dużej powierzchni. Podłączenie grzejników odbywa się do poziomego rurociągu. Nagromadzone powietrze jest wyładowywane za pomocą dźwigu Mayevsky.

Wskazówka: w takim przypadku połóż podnośniki lepiej na podeście lub na korytarzu.

Układ

Zastosuj dwa podstawowe projekty:

1. Dno, gdy rurociąg pochodzący z kotła układany jest w dolnej części budynku, na przykład w podziemnej przestrzeni, podłodze lub piwnicy. Pozycja wsteczna jest jeszcze niższa, a w celu uzyskania normalnej cyrkulacji chłodziwa kocioł jest umieszczony niżej, tak aby wszystkie grzejniki były umieszczone nad nim.

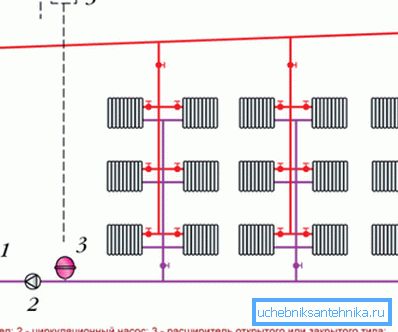

Wskazówka: pamiętaj, aby włączyć przewód powietrza w obwodzie, ustawiając go na górze. Z jego pomocą nadmiar powietrza zostanie usunięty z sieci.

1. Górna, gdy autostrada dystrybucji przechodzi przez szczyt struktury, a zbiornik wyrównawczy jest zamontowany w najwyższym punkcie obwodu. Zwykle przechodzą one przez izolowany poddasze, co jest niedopuszczalne w przypadku budynków z płaskim dachem.

Wskazówka: dwie opcje okablowania mogą być stosowane zarówno w systemach ogrzewania poziomego, jak i pionowego.

Obliczenia hydrauliczne

Musi to być zrobione przed rozpoczęciem prac nad instalacją konstrukcji grzewczych, ponieważ dla każdej konstrukcji będzie ona indywidualna. Obliczenia hydrauliczne poziomego dwururowego systemu grzewczego, jak również pionowego, są zwykle wykonywane zgodnie ze wstępnym schematem "przeciągu", który obejmuje wszystkie elementy.

Podczas obliczeń identyfikuje się najbardziej obciążony pierścień rurociągu, który należy przyjąć jako obliczany obiekt i podzielić na sekcje warunkowe.

W rezultacie właściciel domu otrzyma:

• wartość możliwej straty ciśnienia w obwodzie;
• najbardziej optymalna średnica rurociągów;
• obszar grzejników niezbędnych do ogrzewania, z którego można uzyskać wiele urządzeń grzewczych.

Obliczenia hydrauliczne dwu-rurowego poziomego systemu grzewczego przeprowadza się za pomocą kilku technik.

Poniżej opowiadamy o najczęstszych:

1. Obliczenia przeprowadza się, biorąc pod uwagę charakterystykę rezystancji i wartości przewodności. Dzięki temu możliwe jest uzyskanie rzeczywistych danych o temperaturze każdego elementu obiegu grzewczego i dokładnym przepływie wody.

1. Obliczenia przeprowadza się dla określonej straty ciśnienia. Rezultatem jest wyraźny fizyczny obraz procesu, który pokazuje rzeczywisty rozkład oporu w rurociągu.

Kalkulacja hydrauliczna dwururowego systemu grzewczego umożliwia w końcu poznanie dokładnych parametrów temperatury, a także przepływu płynu chłodzącego w dowolnej części obwodu. Będzie to podstawą do zorganizowania planu ogrzewania budynku.

Zgromadzenie

Instalacja 2-rurowego systemu grzewczego rozpoczyna się po obliczeniach, sporządzeniu dokładnego schematu obwodu i nabyciu niezbędnego wyposażenia.

Poniżej dowiesz się o kolejności jego realizacji:

1. Zainstaluj kocioł grzewczy. Najlepszym rozwiązaniem jest małe oddzielne pomieszczenie, w którym wentylacja jest odpowiednio wyposażona, co usunie produkty spalania. Zaleca się, aby podłoga i ściany zostały specjalnie zaprojektowane z materiałów ogniotrwałych. Ustaw kocioł z dala od ścian, z wygodnym podejściem do konserwacji.

1. Zabezpieczyć pompę cyrkulacyjną na rurociągu i kolektorze dystrybucyjnym, jeśli przewiduje to plan.

1. Przeprowadź rurociąg od kotła do grzejników. W ścianach wykonujemy małe otwory, które następnie uszczelniamy zaprawą cementową. Połączenia zależą od składu materiału rury.

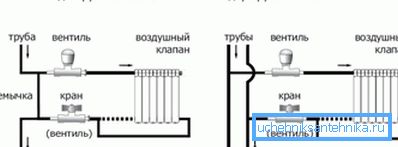

1. Podłącz grzejniki. Obwód grzewczy każdej baterii powinien składać się z dwóch rur - górna z gorącą, dolna z chłodzonym nośnikiem ciepła. Zainstaluj grzejniki własnymi rękami pod oknami, używając specjalnych wsporników.

Optymalna odległość od:

• grzejniki - 100 mm;
• podłoga - około 120 mm;
• ściany - 20-50 mm.

Zainstalować elementy sterowania i bramy na wejściu i wyjściu. Czujniki termiczne pomogą Ci łatwo ustawić komfortową temperaturę w pomieszczeniu.

1. Wykonaj sprawdzenie systemu po zakończeniu wszystkich prac.

Wniosek

Z tego artykułu dowiedziałeś się, jaki poziomy poziomy dwururowy system grzewczy, jak również pionowy, są dziś szeroko stosowane, aby stworzyć komfortową temperaturę w budynkach mieszkalnych i przemysłowych. Dzięki niezaprzeczalnym zaletom stała się bardzo atrakcyjna dla konsumentów.

Ponad 2/3 gospodarstw domowych i przedsiębiorstw wybrało go na układ ogrzewania. Planując to, należy przeprowadzić właściwe obliczenia hydrauliczne.

Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
