Jak zainstalować grzejniki własnymi rękami: przygotowanie

Podczas renowacji kolejnych mieszkań wielu właścicieli domów wcześniej czy później musi całkowicie lub częściowo wymienić instalację grzewczą, której jednym z najważniejszych elementów jest grzejnik wodny. Składa się z zestawu przepływających kanałów wodnych, przez które cyrkuluje ogrzany płyn chłodzący, zapewniając proces wymiany ciepła między ciepłą wodą a otaczającym powietrzem.

Podczas pracy kanały przepływowe od wewnątrz stopniowo zarastają osadem soli i są zatkane cząstkami rdzy, więc od czasu do czasu takie urządzenia wymagają całkowitej wymiany.

Cechy instalacji i podłączenia grzejników

Obecnie można znaleźć dużą liczbę kompaktowych i lekkich grzejników na sprzedaż, które, jeśli to konieczne, każdy właściciel mieszkania będzie mógł zastąpić własnymi rękami przy użyciu zwykłego zestawu narzędzi domowych, bez korzystania z pomocy profesjonalnych hydraulików.

Jako czytelny przewodnik, niniejszy artykuł zawiera ilustrowaną instrukcję, która szczegółowo opisuje proces samodzielnej wymiany grzejników w mieszkaniu.

Przygotowanie miejsca instalacji

Przed instalacją grzejników należy całkowicie odciąć dopływ wody do systemu.

Jeśli w pobliżu każdej baterii znajduje się zawór odcinający, można to zrobić bezpośrednio w mieszkaniu, a jeśli nie ma takiej możliwości, konieczne jest zamknięcie wspólnego zaworu odcinającego całego pionu, który zwykle znajduje się w piwnicy budynku mieszkalnego.

1. Upewniając się, że w układzie nie ma ciśnienia, konieczne jest demontaż starych baterii, po czym każda rura wlotowa powinna być przygotowana do zainstalowania zaworów odcinających;
2. Zmontuj nową baterię z wymaganej liczby sekcji i przygotuj dla niej tymczasowe podpory. Aby wiedzieć, jak zainstalować grzejniki na ścianie pod oknem, postępuj zgodnie z poniższymi zaleceniami;

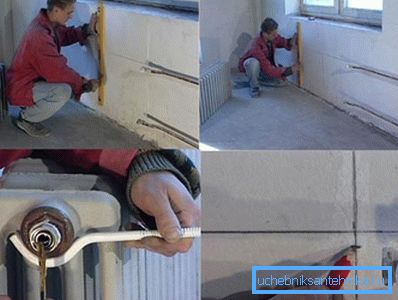

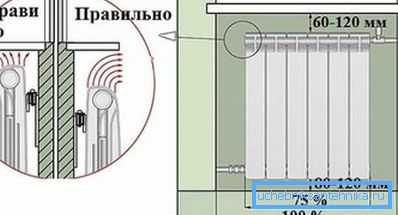

1. Zmierz całkowitą długość niszy niższego rzędu i narysuj pionową linię ściśle wzdłuż środka, a następnie znajdź środek osi wzdłużnej grzejnika i ustaw ją naprzeciwko narysowanej linii;
2. Na poziomie na ścianie narysuj poziomą linię znajdującą się w odległości 60-120 mm od dolnej krawędzi progu, która będzie odpowiadać górnej granicy baterii;
3. Zgodnie z rysowanymi liniami, zamontuj grzejnik na tymczasowych podporach i wykonuj oznaczenia na ścianie, wskazując miejsce mocowania wsporników montażowych. Jednocześnie należy się upewnić, że odległość akumulatora od podłogi wynosi co najmniej 85-120 mm, a odległość do ściany wynosi około 35-50 mm.

Wskazówka! Po wyłączeniu powszechnego zaworu odcinającego, wystarczająca ilość ciepła pozostaje na górnych piętrach napełnionego układu grzewczego, dlatego przed demontażem starej baterii należy przygotować odpowiednie puste pojemniki, aby zebrać odprowadzaną wodę.

Wybierz typ połączenia z systemem

W nowoczesnych mieszkalnych systemach grzewczych stosuje się kilka rodzajów połączeń baterii wodnej, z których każda jest wykorzystywana w zależności od konkretnych warunków.

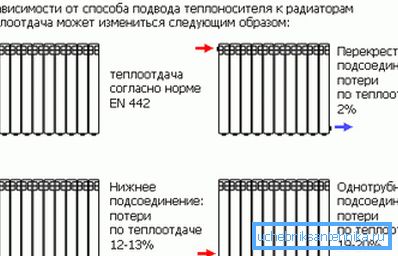

Aby każdy właściciel domu miał pojęcie, jak prawidłowo zainstalować grzejniki w swoim mieszkaniu, trzy najczęściej używane opcje połączeń zostaną wymienione poniżej.

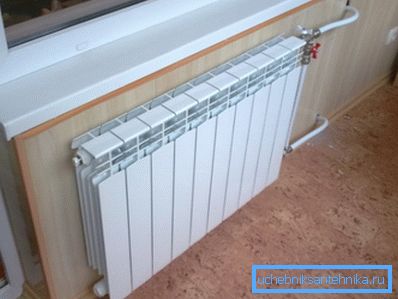

1. Jednokierunkowe połączenie boczne zapewnia najlepszy transfer ciepła, ale nadaje się tylko do pojedynczych grzejników, składających się z nie więcej niż 12 oddzielnych sekcji. W tym przypadku zasilanie chłodziwa jest podłączone do górnego wlotu i wylotu do dolnego wylotu z jednej strony baterii;

1. Metoda połączenia ukośnego lub krzyżowego pozwala na stałe łączenie w jednym szeregu kilku grzejników do ogrzewania dużego pomieszczenia. W tym przypadku gorąca woda jest wprowadzana przez górną dyszę z jednej strony, a wylot przez dolną dyszę z tyłu baterii;

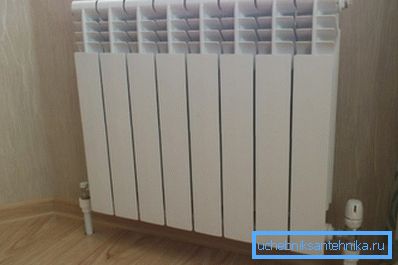

2. Metoda połączenia dolnego pozwala ukryć całą komunikację pod listwą lub w przestrzeni podziemnej, jednak znacznie zmniejsza to promiennik ciepła. W tym schemacie podgrzewana woda z jednej strony dociera do dolnej dyszy i wychodzi z dolnej dyszy po drugiej stronie akumulatora.

Wskazówka! Zaleca się zainstalowanie termostatu mechanicznego z regulatorem temperatury na wlocie każdej baterii. Na pierwszy rzut oka cena tego urządzenia może wydawać się wysoka, ale jego użycie pozwala na bardziej efektywne wykorzystanie ciepła, a tym samym zmniejsza średnie roczne koszty ogrzewania.

Montaż i instalacja grzejników

W wielu sklepach ze sprzętem można kupić całą baterię wybranego typu i rozmiaru, która jest już zmontowana z wymaganej liczby sekcji i jest całkowicie gotowa do instalacji, ale zanim samodzielnie zainstalujesz grzejnik i podłączysz go do systemu wodnego, musisz go wyposażyć w zestaw zaworów odcinających i sterujących.

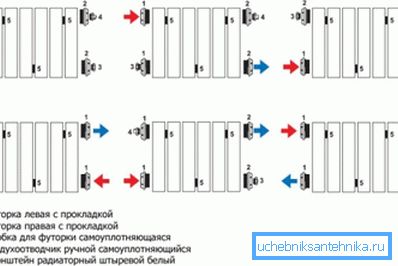

1. W zależności od wybranego schematu okablowania, obróć dwie zaślepki (futorki) do wymaganych otworów grzejnika, które będą używane do łączenia połączeń wlotowych i wylotowych;
2. Owiń trzeci przez wtyczkę (futorka), w której znajduje się górny otwór wzdłuż górnej części chłodziwa, w której musisz zainstalować zawór Mayevsky'ego niezbędny do uwolnienia nagromadzonego powietrza i owinąć ślepą wtyczkę w pozostały wolny otwór;

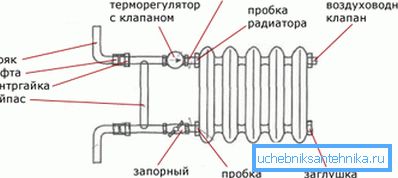

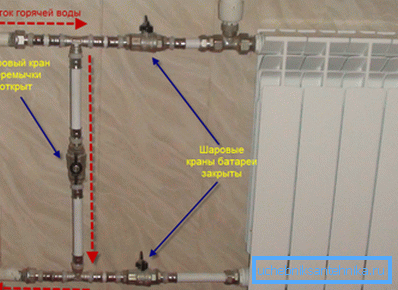

3. Zainstalować pojedynczy zawór kulowy na rurociągu zasilającym i powrotnym, a przed nimi, za pomocą dwóch trójników, zamontować obejście za pomocą odcinającego zaworu kulowego, który należy otworzyć podczas zamykania lub demontażu akumulatora;

1. Zgodnie z wcześniej utworzonymi oznakowaniami, zamontuj wsporniki łożyska na ścianie, zainstaluj na nich grzejnik i zamocuj go za pomocą standardowego sprzętu, który jest dostarczany w zestawie;

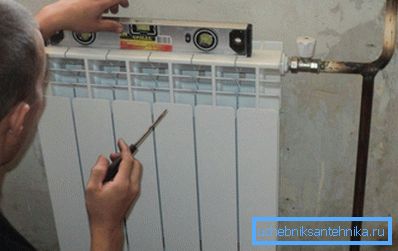

2. Podczas montażu wsporników na poziomie, należy pamiętać, że krawędź baterii, na której zainstalowany jest zawór odpowietrzający Mayevsky powinna być lekko podniesiona;

1. Podłącz zawory wlotowe i powrotne za pomocą łącznika "American" z kołnierzem i nakrętką kołpakową do odpowiedniej tulei na grzejniku;
2. Upewniając się, że połączenie jest prawidłowe i ostatecznie dokręcając wszystkie połączenia gwintowane, należy otworzyć zawór wlotowy na pionie, a także zawory kulowe na rurociągach i napełnić układ płynem chłodzącym;
3. Jeśli istnieje autonomiczne ogrzewanie elektryczne lub gazowe, wykonaj próbny rozruch systemu i pozwól mu działać przez jakiś czas w maksymalnych warunkach, a następnie dokładnie sprawdź, czy nie ma wycieków.

Wskazówka! Podczas montażu wszystkich połączeń gwintowanych konieczne jest zainstalowanie gumowych lub silikonowych uszczelek, które są zawarte w standardowym zestawie instalacyjnym do podłączenia grzejników wodnych, które można kupić w dowolnym sklepie z narzędziami.

Wniosek

Wymiana baterii w mieszkaniach wysokich budynków najlepiej wykonywać w okresie wiosenno-letnim, po zakończeniu sezonu grzewczego. Ponieważ w tym czasie nie ma ciśnienia gorącej wody w systemie grzewczym, ryzyko poparzenia jest całkowicie wyeliminowane, a prawdopodobieństwo zalania jego i sąsiedniego mieszkania wodą spada.

Uważnie zapoznając się z załączonym wideo w tym artykule, można uzyskać wizualny przewodnik dotyczący instalacji i podłączenia domowych grzejników wody.
