Jak zainstalować pompę cyrkulacyjną w systemie
Właściciele prywatnych domów mają czasami problemy z ogrzewaniem. Faktem jest, że w chwili obecnej istnieją dwie zasady jego instalacji: samospływające i wymuszone. Pierwsze prace wynikają z naturalnej różnicy temperatur między przepływem a powrotem. Ciepła woda ma tendencję do wypierania zimna, więc porusza się w określonym kierunku bez dodatkowego wysiłku. Druga zasada opiera się na wymuszonym przyspieszeniu ruchu chłodziwa za pomocą pompy.
Gdy pojawiają się problemy z grawitacyjnym systemem ogrzewania, ludzie zaczynają myśleć o tym, jak można rozwiązać te problemy. Dlaczego mówimy o systemie grawitacyjnym? Tak, ponieważ pompa jest już uwzględniona w wymuszonym systemie ogrzewania. A jeśli grzejniki zaczęły źle się nagrzewać, to stara pompa powinna zostać po prostu zmieniona na nową. Zrozumiemy, jak zainstalować pompę obiegową w systemie grzewczym.
Dlaczego konieczne jest zainstalowanie
Jednym z głównych problemów samozasilającego się układu grzewczego jest słabe nagrzewanie się tego ostatniego na odgałęzieniu grzejników lub słaba cyrkulacja chłodziwa przez niego, a w rezultacie złe ogrzewanie wszystkich grzejników wchodzących w skład systemu. Aby naprawić sytuację można zainstalować w systemie grzewczym pompy obiegowej. Szybkość ruchu wody wzrasta, poprawia się krążenie i lepiej jest ogrzewać nie tylko baterie dalekiego zasięgu.
Wybór pompy
Ponieważ pompa obiegowa musi skutecznie przepychać płyn chłodzący przez system, jego moc nie powinna być ani niedoceniana, ani przeszacowana. Powinno być optymalne. Istnieją bardzo szczegółowe kryteria jego obliczania. Zależy to od wydajności nagrzewnicy, objętości i długości sieci grzewczej, przepływu chłodziwa. Wszystkie niezbędne obliczone dane można uzyskać z dokumentacji instrumentów i grzejników, a objętość wody w rurach oblicza się za pomocą wzorów matematycznych (objętość cylindra). Natężenie przepływu chłodziwa jest równe mocy kotła. Na przykład moc urządzeń systemu grzewczego wynosi 30 kW, co oznacza, że natężenie przepływu jest takie samo, tylko w litrach na minutę. Aby przepompować chłodziwo przez dziesięciometrowy rurociąg, wymagana jest głowica pompy o ciśnieniu 0,5 atm.

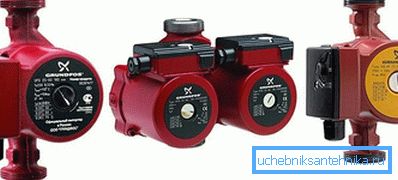

Po określeniu wydajności pompy należy wybrać producenta. Na obecnym rynku głównymi producentami są Chiny, Niemcy, Polska. Różnią się one jakością. Najbardziej niezawodne i trwałe - niemieckie, a także Chiny i Polska będą trwać od roku do trzech lat. Ale ceny różnią się znacznie: niemiecka pompa kosztuje znacznie więcej.
Instalacja

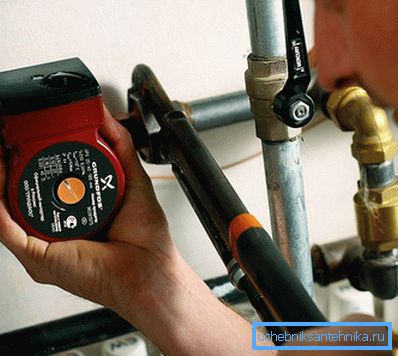

Oczywiście konieczne jest zainstalowanie pompy obiegowej w układzie w taki sposób, aby jej praca przynosiła maksymalną korzyść. Dysponując wystarczającym doświadczeniem w posiadaniu narzędzi i pomysłem na pracę, możesz zrobić to sam. Na początek określimy miejsce instalacji. Tutaj każdy specjalista ma swoją wyraźną pozycję.
Niektórzy uważają, że pompa powinna stać po kotle na przepływie, inni - to przed kotłem na linii powrotnej. To tylko część prawdy. Z punktu widzenia fizyki zachodzących procesów można zainstalować pompę zarówno przy przepływie jak i przy powrocie - bez różnicy, ale tylko w przypadku wymuszonego ogrzewania. Jeśli właściciele chcą się ubezpieczyć i pozostawić system ogrzewania grawitacyjnego jako alternatywę dla wymuszonego, gdy światła są wyłączone, pompa cyrkulacyjna jest umieszczana tylko w zasilaniu.
Podczas instalacji pompy powinieneś wiedzieć, jak podłączyć ją poprawnie. Aby to zrobić, musisz przestrzegać pewnych zasad:

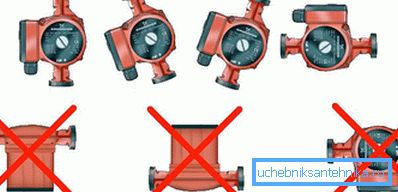

- Ponieważ większość domowych pomp obiegowych pracuje tylko z systemem grzewczym wypełnionym wodą (po prostu wypalają się bez wody), muszą być zainstalowane poziomo lub pionowo, obserwując kierunek ruchu wody (wskazany przez strzałkę na korpusie), wirnik musi być umieszczony poziomo. Jeśli pompa znajduje się w innym położeniu, gdy woda wycieka, jej część elektryczna może zostać zalana lub w środku będzie niedostateczny poziom wody, a urządzenie będzie się palić.
- Dla wygody obsługi urządzenia zawory są instalowane przed nim i za nim, a sama pompa jest montowana na składanych połączeniach. W razie potrzeby można go usunąć bez odprowadzania wody z systemu grzewczego. Przed pompą po zaworze zainstalowany jest filtr gruboziarnisty, aby opóźnić podziałkę, piasek i inne nierozpuszczalne zanieczyszczenia (szczególnie ważne, jeśli grzejniki są stare, a rury metalowe). Konieczne jest również doprowadzenie energii elektrycznej do miejsca instalacji pompy.

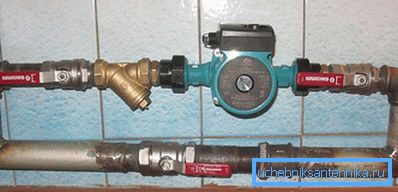

- Jeżeli pompa obiegowa jest zainstalowana z zachowaniem grawitacyjnego systemu ogrzewania, wówczas musi być zainstalowana na linii obejściowej. Schemat jest następujący: rury obejściowe są przyspawane do bezpośredniego przewodu zasilającego o średnicy mniejszej niż główna rura. Pomiędzy punktami połączenia montuje się zawór lub zawór do grawitacyjnego grzania (bypass). Jeśli jest elektryczność, zawór na głównym rurociągu zamyka zawór, a pompa jest otwarta, pompa jest włączona i system jest zmuszony do pracy. Kiedy zasilanie jest wyłączone, zawory na pompie są zamknięte, a na bezpośrednim rurociągu są otwierane, a system działa grawitacyjnie. Jeśli zainstalowany jest zawór, przejście do systemu grawitacyjnego następuje automatycznie.
- Przed rozpoczęciem instalacji pompy konieczne jest ochłodzenie i odprowadzenie chłodziwa. Poziom rozładowania zależy od miejsca instalacji pompy.
- Pierwsze uruchomienie: napełnij system wodą, odkręć zewnętrzną nakrętkę na rotorze i użyj śrubokrętu, aby kilkakrotnie obrócić wał, aby uniknąć przyklejenia, dokręć nakrętkę i włącz pompę w sieci.
Jak widać, instalacja pompy cyrkulacyjnej w systemie grzewczym nie jest tak trudna (na pierwszy rzut oka), ale niedoświadczona osoba, nawet przy szczegółowych instrukcjach instalacji, może popełnić poważne błędy. Lepiej powierzyć te prace specjalistom, zwłaszcza, że koszt takiej poprawy jakości systemu grzewczego jest znacznie niższy niż całkowite przeróbki z wymianą rur i grzejników, nawet jeśli płacisz nie tylko za materiały i sprzęt, ale także za pracę.
