Jak zainstalować pompę w wymuszonym systemie grzewczym

W wymuszonym systemie grzewczym pompa umożliwia cyrkulację płynu chłodzącego przez rurociągi, dostarczając go z minimalnymi stratami do najbardziej ekstremalnego grzejnika. Pozwala to zmniejszyć średnice rur, a także ukryć je w ścianie lub podłodze, tym samym uszlachetniając wnętrze. Naszym zadaniem jest dziś powiedzieć, gdzie i jak prawidłowo zainstalować pompę obiegową, aby równomiernie rozprowadzała chłodziwo przez system.

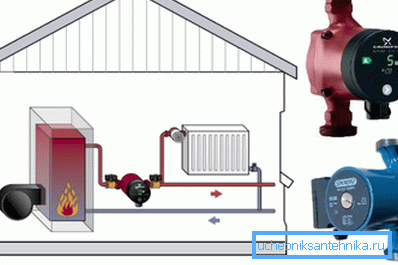

Wymuszony obieg

W przeciwieństwie do naturalnego, w którym chłodziwo porusza się z powodów fizycznych - gorący płyn zastępowany jest przez zimno, w tym przypadku wszystko zależy od ruchu wirnika.

Wskazówka: jeśli po włączeniu pompy większość obwodów pozostaje zimna, a wtyczki powietrza nie zostaną wykryte, nie ma sensu zwiększać jego pojemności. Najlepszym rozwiązaniem jest zastąpienie go, ponieważ urządzenie nie może już wytworzyć wymaganego ciśnienia płynu.

Zaleta:

• w systemie jest wyrównana temperatura;
• eliminuje powstawanie zatyczek powietrznych zapobiegających swobodnemu ruchowi chłodziwa;
• znacznie zwiększa długość obiegu grzewczego.

Jak wybrać pompę cyrkulacyjną

W przypadku zwykłego mieszkania nie ma sensu nabywać potężnego urządzenia, ponieważ długość rurociągu rzadko przekracza 25 metrów. Jednak jego cena zależy od producenta i materiałów, z których została wykonana.

Wybierając jednostkę cyrkulacyjną, trzeba znać tylko kilka parametrów, spośród których prędkość chłodziwa nie jest najważniejsza. Wręcz przeciwnie, powinien poruszać się płynnie, stosunkowo wolno. Ponadto, im większe urządzenie, tym więcej hałasu zrobi, co nie jest zbyt przyjemne.

Wskazówka: w przypadku dużego i skomplikowanego domu najlepszym rozwiązaniem byłoby skorzystanie z pomocy profesjonalistów, którzy wykonają wszystkie obliczenia w krótkim czasie.

W przypadku zwykłego wiejskiego domu możesz skorzystać z poniższej tabeli:

Zgodnie z tabelą istnieje bezpośrednia zależność dystrybucji chłodziwa w rurociągu od jego średnicy. Należy również zauważyć, że standardowa prędkość płynu w układzie grzewczym wynosi 1,5 m / s.

Należy również wziąć pod uwagę, że przejście chłodziwa w ciągu jednej minuty jest równe mocy kotła. Na przykład, jeśli wynosi 25 kW dla urządzenia grzewczego, oznacza to, że 25 litrów powinno przejść przez ciecz w ciągu jednej minuty.

Przy wyborze pompy nie należy zapominać, że jej moc jest proporcjonalna do długości rurociągu. Na przykład dla konturu o długości 100 m potrzebne jest ciśnienie 6 m.

Rodzaje urządzeń

Obecnie do pompowania chłodziwa stosowane są 2 rodzaje pomp:

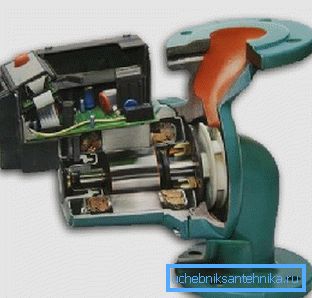

• "Mokre" - część robocza styka się z czynnikiem chłodzącym, dlatego są używane w pomieszczeniach mieszkalnych, ponieważ jest prawie bezgłośna;
• "Dry" - wirnik nie ma kontaktu z chłodziwem, urządzenia są zwykle używane w pomieszczeniach niemieszkalnych, ponieważ mają zwiększony hałas w pracy.

Wykonaj obie wersje urządzenia z materiałów, które nie są podatne na korozję:

• korpus - mosiądz lub brąz;
• inne części są wykonane z tworzywa sztucznego, ceramiki lub stali nierdzewnej.

W urządzeniach "mokrych" praktycznie nie występuje zacinanie się urządzenia, ponieważ podczas jego ruchu środek chłodzący smaruje jego części.

Przygotowanie do instalacji

Poniżej znajduje się krótki przewodnik z zaleceniami:

1. Zalecamy zakup produktu z odłączanymi wątkami, dzięki czemu możesz maksymalnie uprościć swoją pracę. W przeciwnym razie będziesz musiał osobiście odebrać adaptery.
2. Natychmiast kupić filtr na grubą rurę, zawór zwrotny, który wykona pracę pompy wysokociśnieniowej.
3. Będziesz potrzebował innego obejścia i zaworów o wymaganej średnicy.
4. Nie zapomnij kluczyków do orzechów.

Wybierz miejsce, do którego chcesz się powiązać

1. Pożądane jest zapewnienie swobodnego dostępu do urządzenia w celu jego okresowej konserwacji.
2. W pobliżu powinien być dostęp do prądu. W przeciwnym razie będziesz musiał wyciągnąć kabel zasilający do punktu instalacji urządzenia.
3. Wcześniej zalecano instalację pompy na linii powrotnej, dziś ich konstrukcja pozwala na wykonanie jej w dowolnym miejscu.
4. Aby zwiększyć ciśnienie w punkcie ssania, lepiej jest zainstalować urządzenie w rurze zasilającej. Szczególnie dobrze, jeśli znajduje się w pobliżu miejsca wejścia do systemu grzewczego zbiornika wyrównawczego. W tym przypadku gwarantowana jest wysoka temperatura.

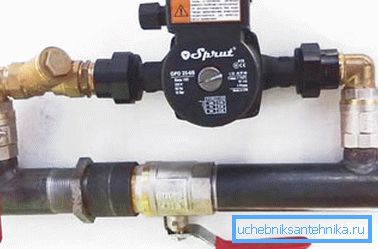

Jeśli urządzenie jest zainstalowane w systemie grzewczym z membranowym zbiornikiem, lepiej jest ominąć go ze zbiornikiem. Zalecamy go jak najbliżej miejsca montażu zbiornika wyrównawczego.

Wskazówka: jeśli zainstalowanie obejścia z pompą na rurze powrotnej utrudni dostęp do pompy, istnieje możliwość zamocowania zasilania, ale pionowy zawór zwrotny musi być włożony pionowo.

Zasady instalacji:

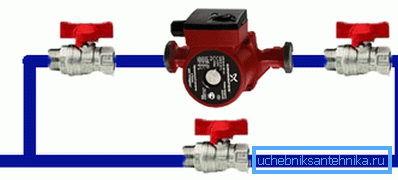

1. Zamocuj zawory kulowe na bokach urządzenia. Pozwoli to na szybkie rozłożenie go bez odprowadzania chłodziwa z układu.

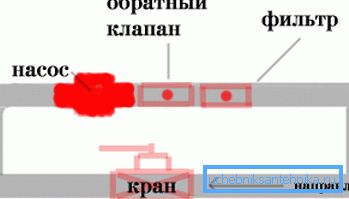

2. Bezpośrednio przed pompą należy wyciąć filtr, który chroni sprzęt przed zabrudzeniami i cząstkami znajdującymi się w cieczy chłodzącej
3. W górnej części obejścia należy zainstalować automatyczny lub ręczny zawór odpowietrzający. Dzięki temu możesz szybko pozbyć się powietrza w systemie, nagromadzonego tam z różnych powodów.
4. Instalację pompy należy przeprowadzić w kierunku płynu chłodzącego, na urządzeniu znajduje się odpowiednia strzałka.

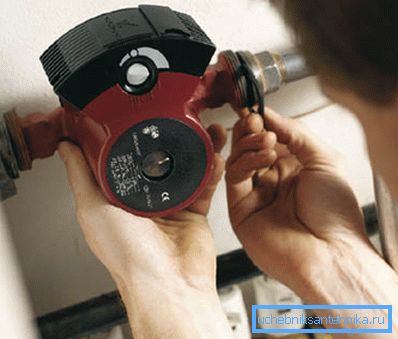

5. Gwintowane połączenia powinny być pokryte masą uszczelniającą, owinięte taśmą fum, a także zainstalowane uszczelki między współpracującymi częściami, tak aby nie było wycieków w układzie.

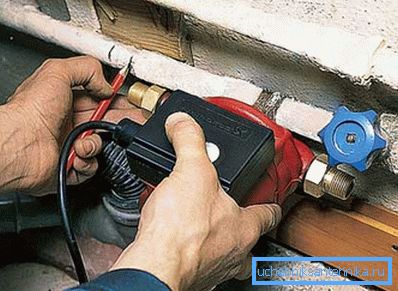

Wskazówka: gniazdo pompy musi być uziemione, aby zapewnić bezpieczeństwo użytkowania.

Proces instalacji

1. Spuść płyn chłodzący z systemu, jeśli instalacja zostanie wykonana w istniejącej sieci. W przypadku nowej pompy lepiej jest użyć nowego płynu chłodzącego, a jednocześnie można przepłukać rurociągi i grzejniki z ewentualnych zanieczyszczeń.
2. Zamontuj zawory i pompy zgodnie z powyższymi regułami..
3. Po zakończeniu cyklu instalacji napełnij układ świeżym płynem chłodzącym..

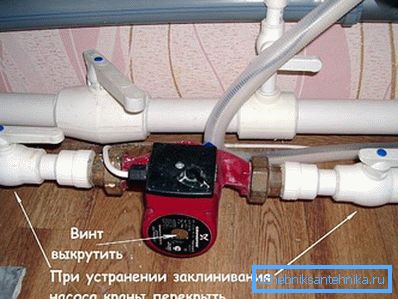

1. Przed uruchomieniem pompy należy odkręcić środkową śrubę na obudowie za pomocą śrubokrętu i usunąć nadmiar powietrza z urządzenia, po pojawieniu się wody mocno dokręcić.

Wniosek

Zainstalowanie pompy cyrkulacyjnej w systemie grzewczym pozwala zaoszczędzić paliwo, powodując szybkie nagrzewanie się płynu chłodzącego, przez co temperatura pomieszczenia jest komfortowa przez krótki czas.

Praca jest prosta, łatwo wykonana ręcznie, ale wymaga przestrzegania pewnych zasad. Będziesz musiał tylko wybrać odpowiednie urządzenie, które zapewni ogrzewanie domu. Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
