Jak zainstalować przekaźnik termiczny do ogrzewania własnymi

Artykuł dotyczy metod automatycznej regulacji ogrzewania elektrycznego. Musimy zapoznać się z typami termostatów oferowanych przez współczesny rynek i dowiedzieć się, jak prawidłowo podłączyć je do obciążenia i gdzie umieścić czujnik temperatury. Więc zaczynajmy.

Dlaczego tego potrzebujesz

Główny motyw jest dość zrozumiały: oszczędzanie energii elektrycznej. Jest najdroższym źródłem energii cieplnej; Grzejniki elektryczne są używane tylko tam, gdzie nie jest możliwe użycie głównego gazu, pelletu, węgla lub drewna opałowego.

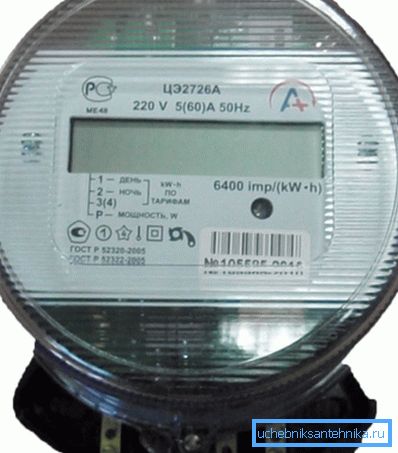

Nawiasem mówiąc: korzystanie z taryf nocnych może obniżyć koszt ogrzewania za pomocą energii elektrycznej o 20-30%.

Oprócz oszczędności nie zapominaj o wygodzie korzystania z ogrzewania elektrycznego. Pracując ze stałą mocą w ciepłe dni, mieszkańcy domu lub mieszkania będą musieli cierpieć z powodu upałów lub (przy otwartych oknach) przeciągów. Ręczna regulacja, z oczywistych powodów, będzie miała znaczącą bezwładność: zachęta do zmniejszenia stopnia ogrzewania występuje tylko wtedy, gdy temperatura odbiega od komfortu o 4-5 stopni.

Przekaźnik termostatyczny pozwala utrzymać optymalną temperaturę w pomieszczeniu z dokładnością 1-2 stopni.

Wybór termostatu

Wszystkie termostaty do ogrzewania można podzielić na trzy główne kategorie.

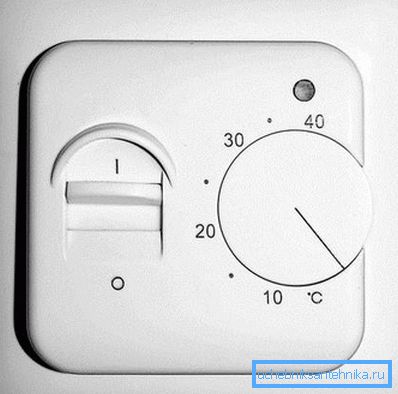

Elektromechaniczne

Ściśle mówiąc, tylko ten typ regulatora można nazwać przekaźnikiem: urządzenie elektromechaniczne, które fizycznie otwiera styki, jest faktycznie używane do zarządzania energią. Lista funkcji elektromechanicznych przełączników termicznych jest minimalna.

Mogą:

1. Włączanie i wyłączanie. W tym celu zwykle stosuje się oddzielny przełącznik mechaniczny.
2. Ustaw temperaturę za pomocą koła z wydrukowanymi wartościami lub kopertą.. Typowy zakres temperatur wynosi od +5 do +40. Oczywiste jest, że im wyższa temperatura, tym większe zużycie ciepła.

Aby wyjaśnić: zużycie energii elektrycznej w celu utrzymania temperatury jest ustalane, oczywiście, nie przez jej bezwzględną wartość, ale przez deltę temperatury wraz z ulicą. Koszt utrzymania + 30C w domu przy +15 na ulicy i +5 dla ulicy -10 będzie taki sam.

1. Automatycznie utrzymuj żądaną temperaturę, koncentrując się na wskazaniach zewnętrznego termopary.

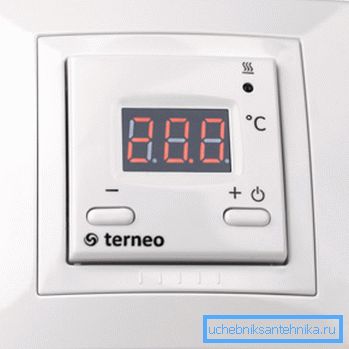

Cyfrowy

Funkcjonalność termostatów cyfrowych jest identyczna jak w poprzednim typie.

Tylko trzy różnice:

1. Zamiast liczb drukowanych na ręcznym regulatorze, używany jest ekran ciekłokrystaliczny.
2. Wyłączenie ogrzewania nie jest przypisane do przekaźnika, który ciągle kliknął, ale do bezszumowego zespołu tranzystora.
3. Aby ustawić temperaturę pracy, użyj klawiatury numerycznej.

Istnieje opinia, że ​​termostaty cyfrowe są bardziej precyzyjne niż mechaniczne. Jest to tylko częściowo prawdziwe: dzięki wyświetlaczowi cyfrowemu na nich łatwiej jest ustawić żądaną temperaturę. Jednak to, jak dokładnie jest ono utrzymywane, zależy od kalibracji urządzenia dla określonego czujnika termicznego i nie jest związane z typem regulatora.

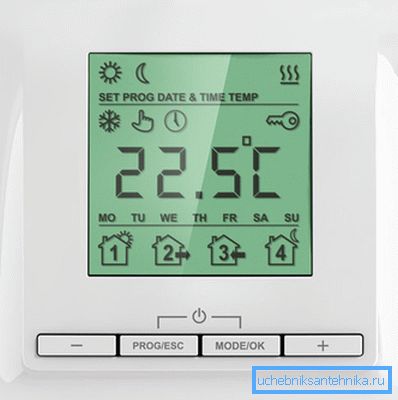

Programowalne

Do ustawień cyfrowych dodano jeszcze jedną funkcję: możliwość ustawienia dziennego i tygodniowego harmonogramu pracy. Na przykład w weekendy Twój dom może być utrzymywany w temperaturze + 20 ° C w dzień i +16 w nocy; w tym samym czasie pracy puste mieszkanie ogrzewa tylko do + 8 ° C.

Wydaje się, że wybór jest oczywisty: programowalny sterownik jest zdecydowanie bardziej korzystny niż inne przełączniki termiczne. Warto jednak wziąć pod uwagę koszt samych urządzeń:

Jeśli w trudnym klimacie bardziej ekonomiczne urządzenie się opłaca wystarczająco szybko, to przy miesięcznym zużyciu ciepła przez ogrzewanie elektryczne w kilkuset kilowatogodzinach, okres zwrotu inwestycji wzrośnie do kilkunastu lub dwóch lat.

Zgodne urządzenia

Jakie źródła ciepła można podłączyć do termostatu? Ogólnie rzecz biorąc, do jakichkolwiek urządzeń bezpośredniego ogrzewania bez własnych kontrolerów cyfrowych. Nie wszystkie elektroniczne układy sterujące prawidłowo reagują na trwałe przerwy w zasilaniu za pomocą zewnętrznego termostatu.

Na liście:

• Kablowe i foliowe ogrzewanie podłogowe. Jest to najbardziej ekonomiczny typ ogrzewania elektrycznego: dzięki optymalnemu rozkładowi temperatury w objętości ogrzewanego pomieszczenia może on obniżyć koszty w porównaniu do ogrzewania konwekcyjnego o 30-50 procent.
• Elektrokonektory.
• Grzejniki olejowe.

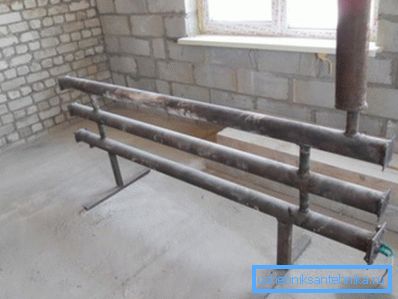

• Rejestry z wbudowanymi grzejnikami.

Jedynym ograniczającym czynnikiem jest energia elektryczna zużywana przez urządzenie. Typowy przekaźnik termiczny ma ograniczenie 3600 watów, co odpowiada obszarowi małego pokoju. Przy większym zużyciu stosuje się kilka niezależnych urządzeń grzewczych, z których każdy jest zasilany własnym termostatem.

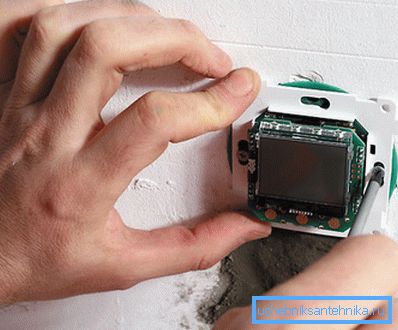

Zgromadzenie

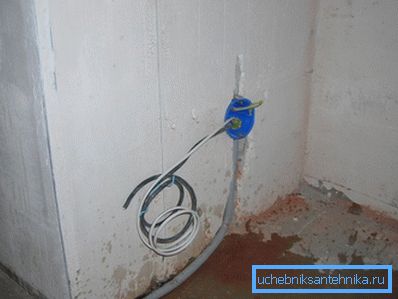

Wszystkie sprzedawane termostaty oznaczają ukrytą instalację w skrzynce przyłączeniowej. W betonowej lub ceglanej ścianie otwór jest wybierany koroną o wysokości 65 mm; skrzynia jest uszczelniona tynkiem cementowym lub gipsowym. Z płyt kartonowo-gipsowych używane specjalne pudełka, mocowania arkusza po obu stronach.

Czy możliwe jest otwarcie termostatu?

Tak, ale z kilkoma zastrzeżeniami.

1. Będziesz potrzebował specjalnej skrzynki adaptacyjnej, która jest przykręcona do ściany za pomocą zwykłej śruby ustalającej.
2. Lepiej jest usunąć przewody czujnika mocy i temperatury w kanale kablowym.

Ważny punkt: w budynkach wykonanych z materiałów palnych instrukcja przeciwpożarowa nakazuje instalowanie przewodów wysokiego napięcia w rurach stalowych.

Standardowa wysokość montażu termostatu jest taka sama jak w przypadku wyłączników, 90 cm od poziomu podłogi.

Połączenie

Łatwo podłączyć regulator własnymi rękami - wystarczy dokładnie przestudiować znakowanie wyników.

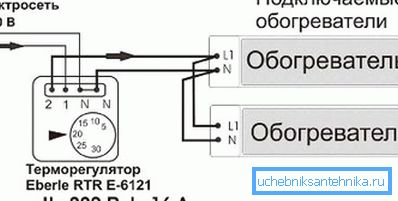

W razie potrzeby dwa elementy grzejne można podłączyć równolegle do jednej pary zacisków - jeżeli tylko ich całkowita moc nie przekracza możliwości przekaźnika termicznego.

Czujnik termiczny

Gdzie jest zamontowany czujnik temperatury?

Zależy to przede wszystkim od rodzaju elementu grzejnego.

1. W przypadku podłogi podgrzewanej kablem jest ona układana w jastrychu wewnątrz rury PCV, co pozwala na wymianę czujnika w przypadku awarii.
2. Z ciepłym podłożem termicznym czujnik temperatury pasuje do podłoża pod folią. Ponieważ zarówno sam czujnik, jak i drut do jego połączenia mają zazwyczaj imponujący przekrój, będą musieli wybrać dla nich rowek.
3. Z różnymi wysokotemperaturowymi elementami grzewczymi - konwektorami, rejestrami z ogrzewaniem itp. - czujnik jest zamontowany na ścianie i zamaskowany przez formowanie, półkę lub w jakikolwiek inny sposób.

Oczywiście przy wyborze miejsca na termoparę nie należy zapominać o zdrowym rozsądku.

• Ozdobne wykończenia nie powinny zakłócać swobodnej cyrkulacji powietrza w pobliżu czujnika temperatury.
• Znajduje się poza zasięgiem bezpośredniego światła słonecznego i przeciągów.
• Nie należy instalować czujnika w dolnym strumieniu ciepłego powietrza z urządzenia grzewczego. W tym przypadku jego zeznania będą dalekie od średniej temperatury w pokoju.
• Lepiej jest umieścić wysokość czujnika od podłogi w zakresie 90-120 cm, a następnie jego odczyty będą odpowiadały Twojej subiektywnej percepcji: +20 na poziomie podłogi może spowodować +28 na wysokości wzrostu człowieka.

Przy okazji: wiele programowalnych przełączników termicznych jest dostarczanych z własnymi czujnikami temperatury.

Wniosek

Mamy nadzieję, że rekomendacje przedstawione czytelnikowi przydadzą mu się przy instalacji własnego ogrzewania elektrycznego. Jak zwykle dołączony film zawiera dodatkowe materiały tematyczne. Sukcesy!
