Jak zbudować komin dla kotła gazowego: kolejność

Jednym z niezbędnych elementów każdego systemu ogrzewania w prywatnym domu jest kocioł. To urządzenie, niezależnie od użytego w nim paliwa, musi być zainstalowane zgodnie z pewnymi wymaganiami, co gwarantuje poprawność i bezpieczeństwo jego działania.

Zastanów się, jak wyposażyć komin na kocioł gazowy, ponieważ jego instrukcje montażowe mają pewne trudności i niuanse.

Funkcje konstrukcyjne

Przed zainstalowaniem kominów dla kotłów gazowych należy wybrać, zakupić i zainstalować urządzenie. Wymiary geometryczne i inne cechy komina zależą od parametrów technicznych urządzenia grzewczego (patrz również artykuł Rury i kształtki z polietylenu usieciowanego: charakterystyka techniczna i cechy instalacji).

Weź pod uwagę główne niuanse, które należy uwzględnić podczas projektowania:

1. Najczęstsze wzory okrągłe. Nikt jednak nie zabrania stosowania kominów dla kotłów o przekroju kwadratowym. Główny wymóg - wewnętrzna objętość komina musi być większa niż komora spalania kotła.

Jeśli zdecydujesz się pozostać na okrągłej rurze, to aby określić jej wewnętrzną objętość, musisz znać wewnętrzną średnicę produktu. Jeżeli nie jest to zaznaczone na oznaczeniu, to do jego obliczenia należy odjąć grubość ścianek rury od średnicy zewnętrznej.

Następnie otrzymane wartości zastępują formułę:

S =? * d_wewnętrzny * L

Gdzie d_wewnętrzny - wewnętrzna średnica używanej rury;

L to długość komina.

Zwróć uwagę! Rura kotła gazowego powinna być szersza niż jego wylot. W przeciwnym razie może być trudno dokować kocioł i układ wydechowy.

1. Wysokość komina zależy od odległości od grzbietu dachu.

Oto następująca relacja:

• odległość do 1,5 metra - górny odcinek rury musi być dłuższy o co najmniej 50 cm;
• odległość od 1,5 do 3 metrów - górny przekrój może znajdować się na równi z grzbietem lub wyżej;
• odległość większa niż 3 metry - w tym przypadku konieczne jest narysowanie linii, która będzie 10 stopni poniżej linii poziomej przebiegającej przez najwyższy punkt dachu (sekcja komina nie powinna być niższa od niej).

Jeśli po obliczeniu wewnętrznej objętości rury okazało się, że jego średnica nie wystarczy, nie powinieneś brać zbyt dużo szczegółów, ponieważ jego cena będzie znacznie wyższa. Bardziej wskazane jest jedynie nieznaczne zwiększenie długości konstrukcji.

Niezależna instalacja komina

Wybór opcji zakwaterowania

Kominy do kotłów gazowych nie są zbyt skomplikowanymi systemami, ale instalując je własnymi rękami, należy wziąć pod uwagę wiele niuansów. W przeciwnym razie kocioł nie będzie działał prawidłowo, co może prowadzić do jego awarii, a w niektórych przypadkach - do gromadzenia się spalin w pomieszczeniu i zatrucia ludzi.

Przed przystąpieniem do budowy lub instalacji należy wybrać miejsce, w którym zostanie ułożona rura.

Istnieją dwie główne opcje:

• w domu;
• na zewnątrz budynku.

Zarówno pierwsza, jak i druga opcja ma swoje zalety i wady.

Rozważ cechy instalacji wewnętrznej:

• jeśli komin kotła na paliwo stałe przechodzi przez ogrzewane pomieszczenia, nie trzeba go dalej ogrzewać;
• istnieje niebezpieczeństwo oddania gazów spalinowych i ich zapłonu;
• Elementy komina są trudniejsze do zainstalowania i naprawy w przypadku awarii.

Jeśli zdecydujesz się zainstalować układ wydechowy na zewnątrz domu, są również zalety i wady:

• taki komin jest całkowicie bezpieczny podczas pracy;
• jego konstrukcja jest mniej skomplikowana do zainstalowania;
• rura jest łatwa do naprawy w przypadku pęknięcia lub rozhermetyzowania;
• Wybierając tę ​​opcję, należy wcześniej zdecydować, co należy odizolować komin kotła, ponieważ jej zamrożenie w okresie zimowym nie powinno być w żadnym wypadku dozwolone.

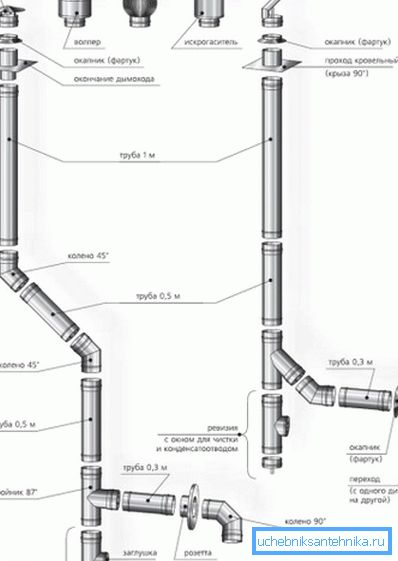

Komponenty komina

Rura do usuwania produktów spalania z kotła, pracująca na gazie ziemnym, składa się z następujących obowiązkowych części:

• adapter łączący wylot kotła z rurą odprowadzającą;
• trójnik z rewizją, wyposażony w kształtkę, niezbędną do usunięcia skondensowanej wilgoci;
• elementy złączne - zaciski i wsporniki;
• krany (jeśli konieczne) - muszą być zainstalowane w odległości co najmniej 2 metrów od elementu grzejnego, w przeciwnym razie możliwe jest zmniejszenie ciągu;
• rury przejściowe;
• rury;
• końcówka stożkowa.

Zwróć uwagę! Rura kotła gazowego musi mieć stożkowy koniec. Konwencjonalnych przegród i czapek nie można instalować. W skrajnych przypadkach cięcie może być całkowicie niechronione.

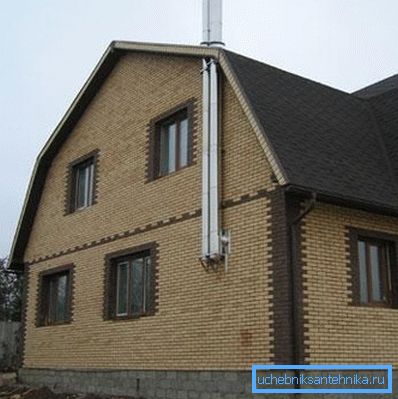

Instalacja zewnętrznego komina

Procedura montażu układu wydechowego znajdującego się poza domem wygląda następująco:

1. Na rurze kotła gazowego umieszcza się adapter, który przejdzie przez ścianę. Powinien pasować ciasno do muru, dlatego przed kilkakrotnym wykonaniem otworu dokładnie sprawdź wszystkie wymiary i zastosuj oznaczenia.
2. Przez ścianę komina jest wyświetlany na zewnątrz. Wszystkie elementy mające kontakt z cegłą (betonem) muszą być dokładnie izolowane.
3. Na zewnątrz wersja jest przymocowana do segmentu wyjściowego za pomocą kodu pośredniczącego.
4. Zamontowana rura o wymaganej wysokości. Aby to zrobić, użyj wymaganej liczby wcześniej zakupionych linków. Cała konstrukcja jest przymocowana do ściany domu za pomocą klamer z uchwytami. Odległość między sąsiednimi elementami złącznymi nie powinna być mniejsza niż 2 metry.
5. Gdy tylko komin osiągnie pożądaną wysokość, na ostatnim elemencie umieszczona jest końcówka w kształcie stożka.
6. Wszystkie połączenia należy dodatkowo dokręcić za pomocą zacisków węża lub drutu stalowego.
7. Zaleca się malowanie rury za pomocą farby, która chroni materiał przed korozją i nadaje rurce bardziej atrakcyjny wygląd.

Do montażu rurociągu pożądane jest stosowanie specjalnych rur wielowarstwowych, które nie wymagają dodatkowej izolacji. W przeciwnym razie należy samemu zadbać o izolację.

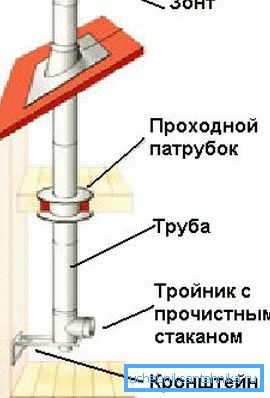

Instalacja wewnętrznego komina

W przeciwieństwie do poprzedniej konstrukcji, tutaj przed rozpoczęciem pracy konieczne jest przeprowadzenie pewnych działań przygotowawczych:

• zaznaczyć pokłady i dach w miejscach, gdzie minie przyszły komin;
• wyciąć otwory we właściwych miejscach (wszystkie wymiary powinny być starannie sprawdzone, aby rury adaptera były włożone tak ciasno, jak to możliwe).

Sam proces instalacji wygląda następująco:

1. Do wylotu kotła podłączamy specjalny adapter.
2. Do niej przymocowana jest wersja z przykrywką, która jest niezbędna do oczyszczenia komina, a następnie zamontowany jest główny wspornik z blachą, która posłuży za podstawę dla całej konstrukcji.
3. Montujemy rurę za pomocą bezpośrednich komponentów i innych niezbędnych adapterów (kolan).
4. W miejscach, w których rura przechodzi nakładają się, konieczne jest użycie specjalnych rur.
5. Punkty wejścia i wyjścia rur z sufitu powinny być zabezpieczone blachami, których średnica powinna być nieco większa niż średnica komina.
6. Wszystkie połączenia należy dodatkowo wzmocnić śrubami lub skręcić drutem stalowym.
7. Konstrukcja jest przymocowana do ściany za pomocą wsporników.

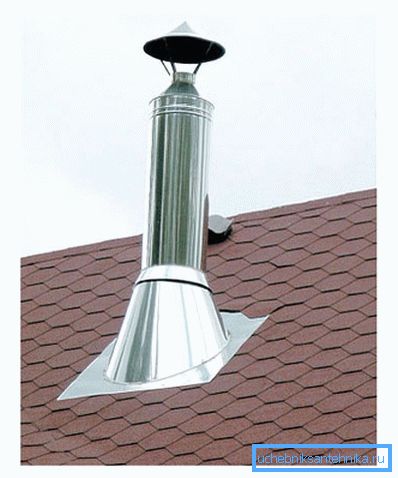

8. Górny odcinek rury musi być chroniony specjalną dyszą w kształcie stożka, która zapobiega przedostawaniu się opadów i wiatrowi do wnętrza rury.

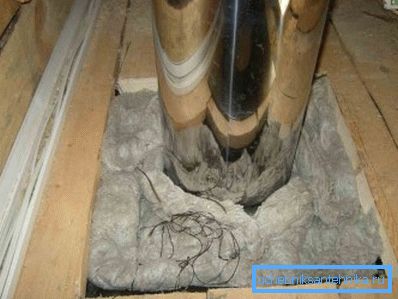

Pomiary izolacji kominowej

Miejsca, w których układ wydechowy styka się z materiałami, które mogą łatwo zapalić się, powinny być starannie izolowane. Aby to zrobić, używaną rurę należy ostrożnie pokryć ze wszystkich stron matą bazaltową, izolowaną folią metalową i mieszanką ogniotrwałą. Posadzki można dodatkowo zabezpieczyć wełną mineralną.

Nie zapomnij sprawdzić szczelności szwów. Aby to zrobić, możesz przygotować roztwór mydła i zastosować go do stawów. Pojawienie się bąbelków wskazuje na obecność dziur, które muszą zostać zapieczętowane.

Wniosek

Komin dla kotła gazowego w prywatnym domu to bardzo ważny szczegół. Zależy to nie tylko od poprawności i sprawności systemu grzewczego, ale także od bezpieczeństwa ludzi w domu (patrz również artykuł Sprzęgła do rur polietylenowych: 6 głównych typów).

Więcej szczegółów na temat instalacji różnych systemów wentylacji i układu wydechowego można znaleźć w wideo w tym artykule.
