Jak zbudować piec grzewczo-kuchenny własnymi rękami

Jeśli zdecydujesz się zainstalować w domu piec ceglany do ogrzewania, zalecamy wyposażenie go w płytę grzewczą i piekarnik. W takim przypadku otrzymasz nie tylko urządzenie grzewcze, które może być używane tylko w zimne dni, ale także miejsce, w którym możesz z powodzeniem przygotować różne potrawy. Gotowane w piekarniku lub na piecu jedzenie będzie trudne do porównania z czymś, ponieważ do tego używano żywego ognia.

Można oczywiście zaprosić specjalistę od pieców, ale poniżej opiszemy, jak samodzielnie wykonać urządzenie grzewcze i kuchenne. Ale zanim zaczniesz proces, dowiedz się, jak to działa.

Zasada działania

1. Wymiary urządzenia są tradycyjnie małe, ponieważ zwykle oblicza się je do ogrzewania domu, którego powierzchnia nie przekracza 50 m². Dziś rozważymy właśnie takie urządzenie, chociaż nikt nie będzie się starał podnieść jego rozmiaru i przystosować go do ogrzewania pomieszczenia, powiedzmy, do 100 metrów.².
2. Przenikanie ciepła zależy bezpośrednio od jego konstrukcji i zużytego paliwa.
3. Nasz będzie miał ścianę zewnętrzną z pół cegły, piec i skrzynkę grzewczą wody, a powierzchnia do gotowania będzie żeliwnym piecem, na którym zainstalujemy dwa palniki.
4. Będziemy blokować komorę paliwową żeliwnym grubym piecem, aby zwiększyć przenikanie ciepła, i zrobimy komorę gotowania nad nią w niszy, wyposażając ją w stalowe drzwi.

1. Piekarnik zostanie zainstalowany po lewej lub po prawej stronie paleniska, w zależności od warunków.
2. Mason jest obliczany na podstawie trybu działania:

• "Lato" - używana jest płyta kuchenna, w której można nie tylko gotować jedzenie, ale także wykonywać inne przydatne czynności. Urządzenie działa na tej zasadzie - gorący gaz i komora paliwowa przechodzą pod piecem do gotowania i ogrzewają go, a następnie piekarnik rozgrzewa się, a następnie opuszcza komin;
• "Zima" - proces jest taki sam, ale są różnice. Po podgrzaniu płyty i piekarnika, gaz wchodzi do zamkniętej górnej komory przez kanały grzewcze i podgrzewa ją, a dopiero potem jest usuwany.

Rozważ zalety urządzeń

Wzory mają wiele zalet, które pomogą Ci podjąć decyzję w sprawie wyboru:

Przygotowanie

Oprócz umiejętności, oprócz umiejętności, konieczne jest posiadanie dobrego narzędzia do układania urządzenia grzewczego i kuchennego z cegły.

Sprawdź stan:

• kielnia (kielnia) do układania i usuwania nadmiaru zaprawy;
• drewniane cegły do ​​pracy z cegłami - osadzhivanie i ich altana;
• poziom budynku, aby sprawdzić poziome ułożone rzędy;
• poziom wody, który często pomaga w wyrobie naroży;
• pion do sprawdzania pionowości muru;
• zasady;
• młot murarski do pracy z cegłami - odpryski;
• miernik taśmowy lub elastyczny miernik do pomiaru wymiarów liniowych.

Ponadto:

1. W pracy należy używać tylko czerwonej cegły ogniotrwałej, która powinna być nienaruszona i równa. Jego cena może nie być bardzo niska.

Wskazówka: nie używaj spalonych lub niespalonych cegieł, które są popękane lub pęknięte.

1. Nie używaj zaprawy cementowej, przygotuj mieszaninę gliny i piasku o gęstej konsystencji.

1. Przed pracą sprawdź jakość rozwiązania. Po co z ciasta pobierać próbki z różnych miejsc i robić małe kuleczki. Następnie osusz je i sprawdź, czy na ich powierzchni nie ma pęknięć.

Dodatkowe instrukcje weryfikacji - upuść je z wysokości 1 m na twardą powierzchnię. Nie powinny pękać, a jeśli są zapalone w wysokich temperaturach, powinny być rozproszone w pył. Jeśli testy zdały egzamin, takie rozwiązanie można wykorzystać do układania długich pieców grzewczych.

Materiał do gotowania

1. Urządzenie do małego pokoju wystarcza na 14 rzędów. To wystarczy, aby dom uzyskał wysokiej jakości ogrzewanie.
2. Ściany paleniska są gorące i intensywnie wydzielają ciepło. W związku z tym ogrzewanie będzie działało w sposób bardziej wydajny i higieniczny.
3. Duża i stała ilość ciepła nie jest wymagana dla płyty kuchennej.
4. Wykonaj zbiornik ciepłej wody i zbuduj szafę suszącą do różnych zadań, na przykład do suszenia ubrań.

Prosta konstrukcja o małych rozmiarach będzie wielofunkcyjna i wymagać będzie minimalnej ilości materiałów budowlanych:

• czerwona cegła - 225-250 szt. plus dodać 5-10% do bitwy;
• roztwór glinki - 200 kg;
• Rzeczny przesiany piasek drobnej frakcji - 200 kg;
• stal kątowa rozmiar 45x45x3 mm;
• taśma stalowa - 40x3 mm;
• wymiary drzwi przeciwpożarowych około 270x300 mm;
• dmuchanie drzwi - 130-150х270 mm;
• płyta grzewcza wykonana z żeliwa lub grubej stali z palnikami;
• brama rzutni;
• pudełko na ciepłą wodę - może 500x350x300 mm;
• Suszarka o wymiarach wolnych od 350x350x350 mm.

Wskazówka: w przypadku braku umiejętności i doświadczenia w układaniu przy zamawianiu zalecamy wykonanie gotowych rysunków znajdujących się na naszym portalu.

Wyjmij zamówienie na papier i trzymaj je prosto przed sobą, sprawdzając każdy rząd w pracy. Pamiętaj, że od sposobu układania cegieł poprawnie zależy wydajność urządzenia, jego długa praca, a także zdolność do działania w ogóle.

Kamieniarstwo

Nie będziemy opisywać krok po kroku każdej cegły i każdego rzędu. Powiemy tylko, że podstawa do budowy takiej masy musi być konieczna.

Lepiej skupimy się na głównych punktach:

1. Powinieneś całkowicie ułożyć 1. i 2. rzędy, zdecydowanie powinieneś mieć solidne cegły w pierwszym rzędzie na krawędziach, ale możesz też użyć walki w środku, ale jest to niepożądane. Ułóż drugi rząd tylko z całymi cegłami.

1. 3-5 rzędów zaprojektowano tak, by tworzyły komorę popiołu, więc tutaj trzeba zainstalować drzwi, po 5 z góry znajduje się zakładka i miejsce dla suszarki. Kontynuuj od wielkości pudełka przygotowanego dla suszarki.

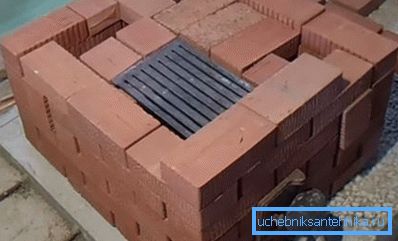

1. Budując urządzenie do wewnątrz, zacznij od szóstego rzędu, aby zainstalować ruszt.
2. Siódmego dnia ruszt jest układany jako pierwszy, a następnie - drzwi do pieca.

1. 8-10 rzędów - komora paliwowa, w tym samym czasie układana jest skrzynia susząca.

1. W 11. rzędzie, na górze pudełka, zainstaluj taśmy stalowe i pokryj je roztworem piasku i gliny.

Wskazówka: nie zapomnij zrobić miejsca na komin urządzenia.

1. 12. rząd - połóż cegłę na warstwie zaprawy i przygotuj miejsce na piec kuchenny. Jego wielkość zależy od wstępnie gotowanych materiałów eksploatacyjnych.

1. Umieść piec na szczycie trzynastego rzędu i zainstaluj zbiornik ciepłej wody, który częściowo zachodzi na komin.
2. Umieść komin w 14. rzędzie.

Wniosek

Piece grzewcze i kuchenne o długim wypalaniu mogą być wykonywane niezależnie, z wykorzystaniem rysunków i zamówienia. Aby to zrobić, konieczne jest przygotowanie narzędzi i materiałów zgodnie z przyszłymi wymiarami pieca. W tym artykule przyjrzeliśmy się wersji podstawowej, którą można później dostosować do wymiarów pomieszczenia.

Film wideo w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
