Jak zrobić ogrzewanie elektryczne domu na wsi: instalacja w

Aby móc zamontować ogrzewanie elektryczne w domu wiejskim, należy przede wszystkim ustanowić nieprzerwane źródło zasilania, w którym napięcie będzie zawsze wynosić co najmniej 210-230V. Jeśli mówimy o obiegu wody, takim jak grzejniki lub system ogrzewania podłogowego, tutaj jest już konieczne zapewnienie dostarczania wody pod ciśnieniem w celu terminowego dostarczania wody do systemu.

Ale często wymaga to również podłączenia pompy elektrycznej. Mówiąc najprościej, pewne warunki są konieczne i my (biorąc pod uwagę fakt, że one istnieją) powiemy Ci o ogrzewaniu Galen, o jego połączeniu i funkcjonowaniu, a także pokaż klip wideo na ten temat.

Galen

Co to jest

Warto zauważyć, że sam kocioł nie podgrzewa tutaj wody, jak to się dzieje na przykład z kotłem - temperatura cieczy wzrasta tutaj dzięki elektrodom biegunowym (instrukcja wymaga uziemienia - PUE i GOST 12.1.030-81). Jednak energia elektryczna dociera tutaj w ten sam sposób, jak również do elementu grzejnego.

Tylko w tym przypadku sieć jest zamykana nie przez cewkę grzewczą, ale przez ciecz, to znaczy źródłem ciepła w Galanu jest sama woda. Ten sposób ogrzewania jest bardziej skuteczny niż element grzejny - jego sprawność uzyskuje się powyżej około 20%.

Jeśli spojrzeć na proces z chemicznego punktu widzenia, można zauważyć, że ogrzewanie odbywa się nie przez elektrolizę, ale przez jonizację. Jeśli wyrazimy to wyraźniej, możemy powiedzieć, że obecna częstotliwość w naszej sieci wynosi 50 Hz, dlatego polaryzacja elektrod zmieni się 50 razy na sekundę.

Takie ostre krople o tej samej częstotliwości kierują jony do jednego lub drugiego - ruch wytwarza energię, która z kolei podnosi temperaturę wody.

Warto zauważyć, że wyciek płynu w takim kotle praktycznie nie wpływa na bezpieczeństwo - jeżeli zbiornik jest uszkodzony i woda wypływa z niego, wówczas nie ma przewodu do zamknięcia obwodu, dlatego system jest automatycznie wyłączany. Ten fizyczny wzór eliminuje możliwość powstania systemu ognia.

Zalecenie. Ciecz Argus-Galan jest wykorzystywana jako nośnik ciepła, a użycie płynów w systemie, których Galan nie zapewnia, nawet jeśli są to środki zapobiegające zamarzaniu w systemach grzewczych, gwarancja jest nieważna. Również elektrycznych kotłów grzewczych dla tego typu domu nie należy łączyć z automatyką, co nie jest zalecane przez producenta.

Tabela możliwych doboru kotłów według parametrów

Ostrzeżenie Obecnie elektryczne systemy ogrzewania domów z firmy Galan są ciągle modyfikowane. Dlatego w powyższej tabeli mogą występować niewielkie odchylenia od parametrów najnowszych modeli.

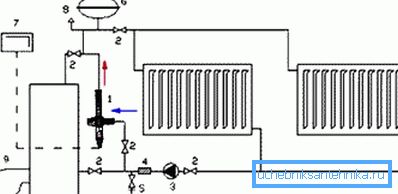

Zgromadzenie

Liczby oznaczają:

1. Kocioł elektryczny (grzałka lub elektroda).
2. Typ zaworu kulowego.
3. Pompa cyrkulacyjna
4. Filtruj
5. Zawór do zejścia.
6. Zdolność rozszerzenia.
7. Kontrola automatyczna.
8. Grupa ochrony

• Jeśli chcesz zainstalować dowolny system Galan własnymi rękami, oznacza to, że będziesz miał obwód dwu-rurowy (zasilanie i powrót) typu zamkniętego. Ponadto, instalacja kotłów elektrodowych może być wykonywana tylko w pozycji pionowej i tylko powyżej grzejników, ponieważ jest to pokazane na górnym schemacie. Ponadto średnica jednostki kotłowej i przekrój pionu powinny odpowiadać calowi i ćwiartce lub 32 mm.

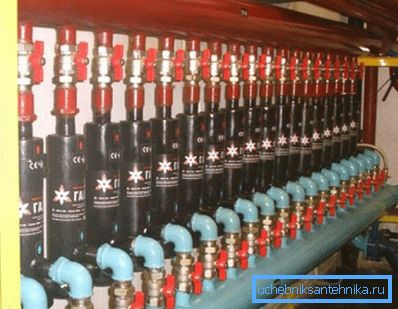

• W przypadkach, w których wykonywane jest modułowe lub równoległe połączenie kotłów, przekrój pionu powinien być obliczany indywidualnie dla każdego indywidualnego przypadku, w zależności od liczby modułów. Główne rury lub leżaki powinny w każdym przypadku mieć średnicę 25 mm, a wygięcia do grzejników powinny wynosić 20 mm (co oznacza zewnętrzną część polipropylenu).

Uwaga Pierwsze rury zasilające o średnicy 1200 mm muszą być nie galwanizowane, mieć średnicę 32 mm, a także mieć układ pionowy. Ta kombinacja zwiększa strefę jonizacji, co z kolei zwiększa sprawność kotła.

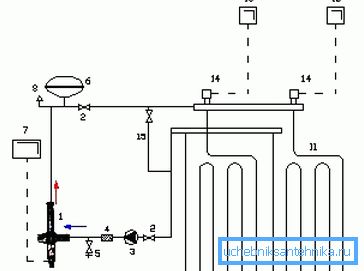

Objaśnienia:

1. Kocioł elektryczny do ogrzewania (ogrzewanie lub elektroda).
2. Typ zaworu kulowego.
3. Pompa cyrkulacyjna
4. Filtruj
5. Zawór do zejścia.
6. Zdolność rozszerzenia.
7. Kontrola automatyczna.
8. Grupa ochrony
9. -
10. -
11. Obieg wody grzewczej.
12. Automatyczne sterowanie konturem.
13. Termostat.
14. Obejście z zaworem zwrotnym i termostatem.

• Dodatkowo, elektryczne ogrzewanie domu drewnianego (cegły, bloku) może być wykonane za pomocą podgrzewanego wodnego systemu podłogowego, w którym chłodziwo będzie ogrzewane przez te same kotły elektrodowe. Schemat połączenia pozostaje taki sam jak w przypadku jednostki TENOV, ale koszty operacyjne znacznie spadną ze względu na wzrost wydajności.

Wniosek

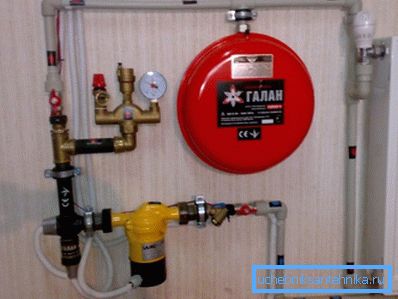

Można śmiało powiedzieć, że elektrowód w wiejskim domu z systemami Galan szybko zyskuje na popularności, mimo że do pewnego stopnia jest to nadal know-how. I nie jest to zaskakujące, ponieważ wszystkie dobre rzeczy są bardzo szybko wchłaniane przez rynek konsumencki.
